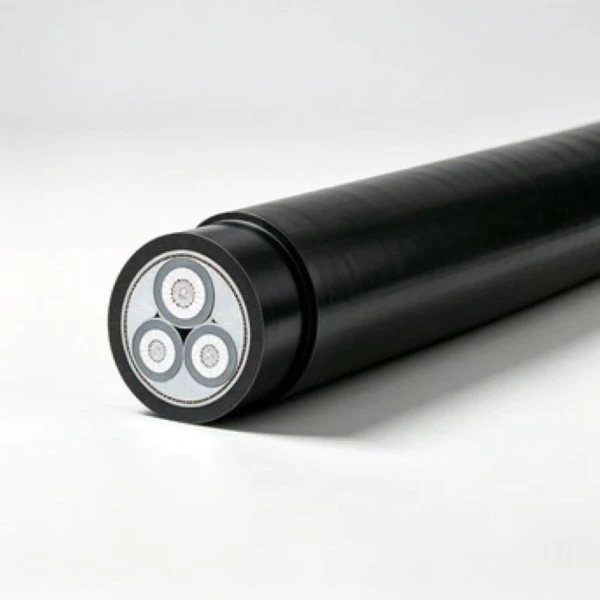

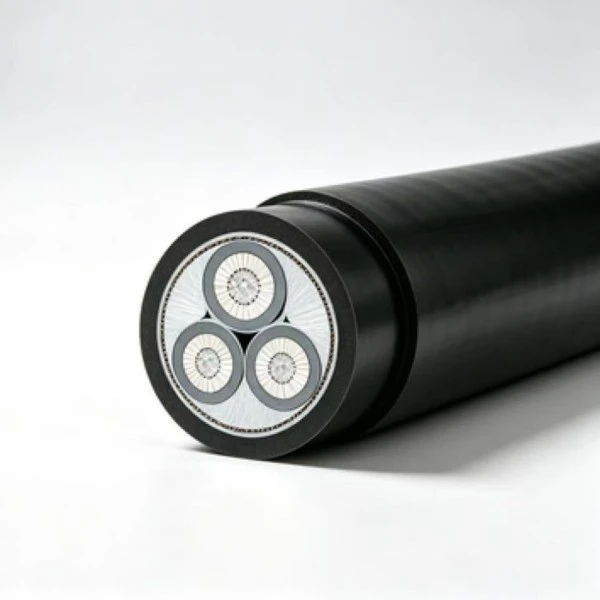

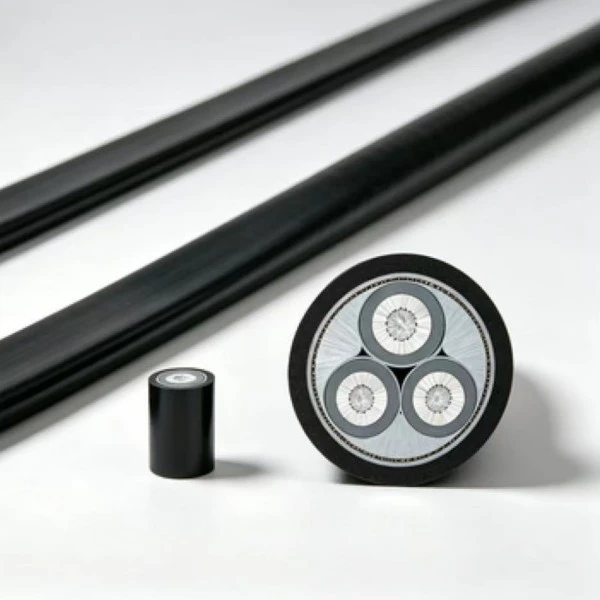

Καλώδιο τροφοδοσίας χαμηλής τάσης PVC από αλουμίνιο

Μοντέλα προϊόντων: VLV, VLV6(2)2, VLY, VLV6(2)3, κ.λπ.

Το καλώδιο τροφοδοσίας χαμηλής τάσης PVC από αλουμίνιο υιοθετεί αγωγούς αλουμινίου υψηλής καθαρότητας που διαθέτουν σταθερή αγωγιμότητα και μικρό βάρος για εύκολη εγκατάσταση, γεγονός που μειώνει σημαντικά το κόστος προμήθειας του έργου. Ονομάζεται για μετάδοση ισχύος χαμηλής τάσης 0,6/1kV, ταιριάζει σε πολλαπλές συνθήκες σταθερής τοποθέτησης, συμπεριλαμβανομένων εφαρμογών σε εσωτερικούς, εξωτερικούς χώρους και εφαρμογές καλωδιακής τάφρου.

Διαστάσεις προϊόντος και τεχνικές παράμετροι

Τεχνική Απόδοση

Ακτίνα κάμψης:

Επιτρεπόμενη ακτίνα κάμψης για μονοπύρηνα καλώδια: \(20\times(d+D)\pm5\%\)

Επιτρεπόμενη ακτίνα κάμψης για καλώδια πολλαπλών πυρήνων: \(15\times(d+D)\pm5\%\)

D = Πραγματική εξωτερική διάμετρος καλωδίου (mm)

d = Πραγματική διάμετρος αγωγού (mm)

Θερμοκρασία τοποθέτησης:

Η προθέρμανση πρέπει να εκτελείται πριν από την τοποθέτηση εάν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃.

Διαφορά ύψους τοποθέτησης:

Δεν υπάρχει περιορισμός στην κατακόρυφη διαφορά ύψους τοποθέτησης για το καλώδιο.

Συντελεστές διόρθωσης εμβέλειας κάτω από διαφορετικές θερμοκρασίες περιβάλλοντος

Σενάρια τοποθέτησης και εφαρμογής

Εσωτερική Σταθερή Τοποθέτηση σε Εργοστασιακές Εγκαταστάσεις

Χρησιμοποιείται ευρέως για κυκλώματα διανομής ισχύος χαμηλής τάσης εντός εργαστηρίων και αποθηκών εργοστασίων, δρομολογημένα κατά μήκος των τοίχων και των συρταριών καλωδίων. Με σταθερή δομή καλωδίου και αξιόπιστη προστασία μόνωσης από PVC, το καλώδιο τροφοδοσίας χαμηλής τάσης PVC από αλουμίνιο πληροί τις απαιτήσεις τροφοδοσίας για τον εργοστασιακό εξοπλισμό που λειτουργεί με ρεύμα. Διαθέτοντας βολική κατασκευή, είναι κατάλληλο για διανομή κύριας ισχύος σε εσωτερικούς χώρους σε μεγάλες αποστάσεις.

Τοποθέτηση σε εξωτερικό χώρο

Μπορεί να εγκατασταθεί από πάνω κατά μήκος των σύνθετων τοίχων του εργοστασίου και των στύλων κοινής ωφέλειας. Το εξωτερικό περίβλημα από PVC έχει εξαιρετική αντοχή στη γήρανση έναντι της ηλιακής ακτινοβολίας, του ανέμου και της βροχής. Εφαρμόζεται συνήθως για διανομή ηλεκτρικής ενέργειας σε δήμους και εξωτερικές κύριες γραμμές τροφοδοσίας βιομηχανικών πάρκων για τη μείωση του συνολικού κόστους προμήθειας του έργου.

Τοποθέτηση σε τάφρους καλωδίων / σήραγγες

Εγκατεστημένο σε υπόγειες τάφρους καλωδίων και ολοκληρωμένες σήραγγες κοινής ωφέλειας. Το αεριζόμενο περιβάλλον παρέχει ευνοϊκή απόδοση απαγωγής θερμότητας και διευκολύνει την επιθεώρηση και τη συντήρηση του κυκλώματος σε μεταγενέστερο στάδιο. Έχει υιοθετηθεί εκτενώς σε δημοτικές υποστηρικτικές εγκαταστάσεις και υπόγεια συστήματα διανομής ενέργειας βιομηχανικών πάρκων.

Άμεση θαμμένη Εδάφωση

Μπορεί να ταφεί απευθείας σε υπόγειο έδαφος με βασικά προστατευτικά μέτρα. Κατάλληλο για έργα προαστιακού οδικού δικτύου, ανακαίνιση αγροτικού δικτύου ηλεκτρικής ενέργειας και υπαίθριες γραμμές τροφοδοσίας βιομηχανικών πάρκων. Το ελαφρύ καλώδιο αγωγού αλουμινίου μειώνει τις δυσκολίες μεταφοράς και έλξης καλωδίων και ταιριάζει σε έργα υποδομής μεγάλης κλίμακας.

Νέα έργα ανακαίνισης αγροτικού ηλεκτρικού δικτύου

Προτιμώμενη επιλογή για αγροτικές κύριες γραμμές διανομής ηλεκτρικής ενέργειας με εξέχουσα απόδοση κόστους. Χρησιμοποιείται για μετάδοση ισχύος χαμηλής τάσης από μετασχηματιστές χωριού στους τελικούς χρήστες. Παρουσιάζει μεγάλα πλεονεκτήματα για μαζικές προμήθειες μεγάλου όγκου και είναι ένα ευρέως χρησιμοποιούμενο καλώδιο για έργα αναβάθμισης αγροτικών δικτύων ηλεκτρικής ενέργειας.

FAQ

Ε1: Ποια ονομαστική τάση ισχύει και μπορεί το καλώδιο να χρησιμοποιηθεί για έργα εξωτερικού χώρου;

Α: Το καλώδιο τροφοδοσίας χαμηλής τάσης PVC από αλουμίνιο έχει ονομαστική τάση 0,6/1 kV για συμβατική διανομή ισχύος χαμηλής τάσης. Ανάλογα με την κατασκευή του καλωδίου και τις συνθήκες του εργοταξίου, οι μέθοδοι εγκατάστασης μπορεί να περιλαμβάνουν υπαίθρια εναέρια δρομολόγηση, αυλάκια καλωδίων και ορισμένες εφαρμογές απευθείας θαμμένου. Το περίβλημα PVC παρέχει αντοχή στην κανονική έκθεση σε εξωτερικούς χώρους, αλλά η μακροχρόνια ηλιακή ακτινοβολία, η υγρασία, η θερμοκρασία και οι μηχανικές συνθήκες πρέπει να λαμβάνονται υπόψη κατά την επιλογή καλωδίου.

Ε2: Ποια είναι η ελάχιστη ακτίνα κάμψης; Μπορεί το καλώδιο να τοποθετηθεί σε χαμηλές θερμοκρασίες;

Α: Για καλώδια μονού πυρήνα, η καθορισμένη απαίτηση κάμψης είναι 20 × (d + D) ±5%, σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος. Όταν η θερμοκρασία περιβάλλοντος τοποθέτησης είναι κάτω από 0℃, θα πρέπει να πραγματοποιηθεί κατάλληλη προθέρμανση πριν από την εγκατάσταση. Η απευθείας εγκατάσταση χωρίς την απαιτούμενη επεξεργασία θερμοκρασίας θα πρέπει να αποφεύγεται επειδή το PVC σε χαμηλή θερμοκρασία μπορεί να γίνει λιγότερο εύκαμπτο και πιο ευαίσθητο σε μηχανικές βλάβες.

Ε3: Διατίθενται διαφορετικές διατομές αγωγού και προσαρμοσμένα μήκη καλωδίων;

A: Η αναφερόμενη σειρά προϊόντων καλύπτει διατομές αγωγών από 1,5 mm² έως 1000 mm². Οι τυπικές προδιαγραφές μπορούν να παρέχονται ανάλογα με τη διαθεσιμότητα της παραγωγής, ενώ οι απαιτήσεις κοπής σε μήκος και η σήμανση καλωδίων μπορούν να συζητηθούν για παραγγελίες έργου. Τόσο οι ποσότητες δειγμάτων όσο και οι μεγαλύτερες παραγγελίες στο εξωτερικό μπορούν να αναθεωρηθούν σύμφωνα με τις απαιτούμενες προδιαγραφές και ποσότητα.

Ε4: Ποια είναι τα πλεονεκτήματα των αγωγών αλουμινίου σε σύγκριση με τους χάλκινους αγωγούς;

Α: Το αλουμίνιο έχει χαμηλότερη πυκνότητα από τον χαλκό, επομένως ένα καλώδιο αγωγού αλουμινίου μπορεί να μειώσει το συνολικό βάρος του καλωδίου και να διευκολύνει τη μεταφορά και την εγκατάσταση. Το κόστος υλικού του μπορεί επίσης να είναι χαμηλότερο από τον χαλκό, κάτι που μπορεί να σχετίζεται με κυκλώματα μεγάλων αποστάσεων και μεγαλύτερες ποσότητες προμηθειών. Η επιλογή θα πρέπει να λαμβάνει υπόψη την τρέχουσα χωρητικότητα, την πτώση τάσης, το μήκος του καλωδίου, τη μέθοδο εγκατάστασης και το συνολικό κόστος του έργου.

Ε5: Μπορούν να παρέχονται εκθέσεις δοκιμών και τεχνικά έγγραφα στην αγγλική γλώσσα για έργα στο εξωτερικό;

Α: Τα αρχεία εργοστασιακών επιθεωρήσεων και οι σχετικές εκθέσεις ηλεκτρικών δοκιμών μπορούν να παρέχονται σύμφωνα με τις προδιαγραφές του προϊόντος και τις απαιτήσεις παραγγελίας. Έγγραφα στην αγγλική γλώσσα μπορούν επίσης να προετοιμαστούν για επανεξέταση έργων στο εξωτερικό ή τελωνειακή τεκμηρίωση όταν απαιτείται. Το ακριβές πακέτο πιστοποιητικού και αναφοράς δοκιμής θα πρέπει να επιβεβαιωθεί σύμφωνα με την αγορά προορισμού και τις απαιτήσεις αποδοχής του έργου.

Ε6: Απαιτείται πρόσθετη προστασία για εγκατάσταση απευθείας ενταφιασμού;

Α: Η άμεση ταφή μπορεί να ληφθεί υπόψη όταν οι συνθήκες εδάφους και εγκατάστασης βρίσκονται εντός του καθορισμένου εύρους εφαρμογής. Συνιστώνται πρόσθετα προστατευτικά χιτώνια ή αγωγοί όπου το καλώδιο μπορεί να εκτεθεί σε ισχυρές όξινες-αλκαλικές συνθήκες, υπερβολική υγρασία, μηχανικές κρούσεις ή άλλους μη φυσιολογικούς περιβαλλοντικούς παράγοντες. Το βάθος ταφής, η αποστράγγιση και η μηχανική προστασία θα πρέπει επίσης να ακολουθούν τις ισχύουσες απαιτήσεις εγκατάστασης.

Ε7: Ποιοι παράγοντες καθορίζουν το χρόνο παράδοσης; Είναι δυνατή η ταχεία παραγωγή;

Α: Ο χρόνος παράδοσης εξαρτάται από την προδιαγραφή καλωδίου, τη διατομή του αγωγού, την ποσότητα παραγγελίας, το χρονοδιάγραμμα παραγωγής και τις απαιτήσεις συσκευασίας ή τεκμηρίωσης. Οι τυπικές προδιαγραφές ενδέχεται να έχουν μικρότερους χρόνους παράδοσης όταν είναι διαθέσιμα η παραγωγική ικανότητα και τα υλικά. Για προσαρμοσμένες ή μεγάλου όγκου παραγγελίες, η απαιτούμενη ποσότητα και η στοχευόμενη ημερομηνία παράδοσης θα πρέπει να επιβεβαιώνονται εκ των προτέρων, ώστε να μπορεί να διευθετηθεί ανάλογα το χρονοδιάγραμμα παραγωγής.

Ε8: Πώς επηρεάζει η θερμοκρασία περιβάλλοντος τη μακροπρόθεσμη ικανότητα μεταφοράς ρεύματος;

Α: Το επιτρεπόμενο ρεύμα μειώνεται καθώς αυξάνεται η θερμοκρασία περιβάλλοντος επειδή η απαγωγή θερμότητας γίνεται λιγότερο αποτελεσματική. Επομένως, ο ισχύων συντελεστής διόρθωσης θερμοκρασίας θα πρέπει να λαμβάνεται υπόψη κατά την επιλογή του μεγέθους του αγωγού και της μεθόδου εγκατάστασης. Για κλειστούς ή ανεπαρκώς αεριζόμενους χώρους όπου η θερμοκρασία περιβάλλοντος παραμένει πάνω από 40℃, ενδέχεται να απαιτείται πρόσθετη θερμική εκτίμηση πριν από την τελική επιλογή καλωδίου.
