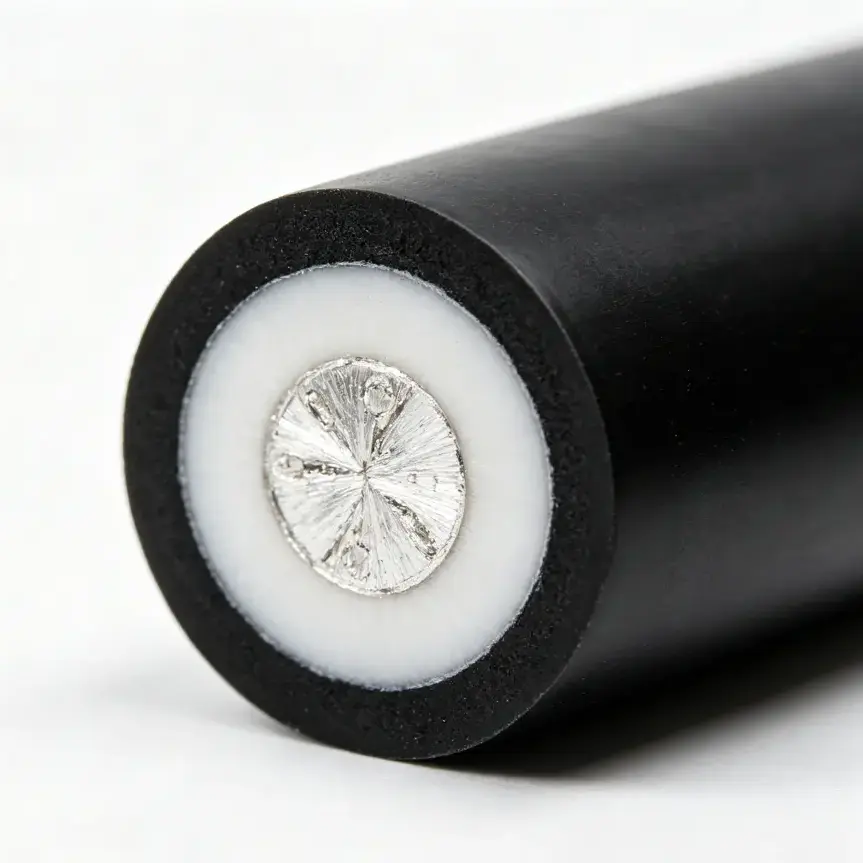

Qiancheng, ένας κατασκευαστής καλωδίων από την Κίνα, προμήθειεςΣτρογγυλό σύρμα με μόνωση PVC από αλουμίνιογια σταθερές εφαρμογές διανομής ισχύος χαμηλής τάσης και καλωδιώσεις κατασκευής. Με αγωγό αλουμινίου, μόνωση PVC και προστατευτικό εξωτερικό περίβλημα, αυτό το καλώδιο συνδυάζει την ελαφριά κατασκευή με την πρακτική ηλεκτρική μόνωση. Η κατανόηση των προδιαγραφών, των απαιτήσεων εγκατάστασης και των χαρακτηριστικών απόδοσης βοηθά τους μηχανικούς, τους εργολάβους και τις ομάδες προμηθειών να επιλέξουν το σωστό καλώδιο για αξιόπιστα ηλεκτρικά συστήματα.
Το στρογγυλό καλώδιο με μόνωση PVC από αλουμίνιο έχει σχεδιαστεί για σταθερές ηλεκτρικές εγκαταστάσεις όπου το βάρος του αγωγού, η προστασία της μόνωσης και το κόστος του έργου είναι σημαντικά ζητήματα. Το μοντέλο BLVV της Qiancheng διαθέτει αγωγό αλουμινίου μονού πυρήνα με μόνωση PVC και εξωτερικό περίβλημα PVC, με ονομαστική τάση 300/500V. Οι διαθέσιμες διατομές αγωγού κυμαίνονται από 2,5 mm² έως 70 mm² στις αναφερόμενες προδιαγραφές. Αυτός ο οδηγός εξηγεί την κατασκευή του καλωδίου, τις τεχνικές παραμέτρους, τα βασικά πλεονεκτήματα, τα σενάρια εφαρμογής, τα κριτήρια επιλογής και τις προφυλάξεις εγκατάστασης για να βοηθήσουν τους αγοραστές να λαμβάνουν τεκμηριωμένες αποφάσεις.
Το στρογγυλό σύρμα με μόνωση από αλουμίνιο PVC είναι ένα ηλεκτρικό καλώδιο που χρησιμοποιεί αλουμίνιο ως αγώγιμο υλικό και πολυβινυλοχλωρίδιο (PVC) ως μόνωση. Στην κατασκευή BLVV που προσφέρει η Qiancheng, μια εξωτερική θήκη PVC παρέχει ένα πρόσθετο προστατευτικό στρώμα γύρω από τον μονωμένο αγωγό.
Το καλώδιο είναι σχεδιασμένο για σταθερές ηλεκτρικές εγκαταστάσεις χαμηλής τάσης. Η ονομαστική του τάση είναι 300/500V, καθιστώντας τη σωστή εφαρμογή και τη συμμόρφωση με τους τοπικούς ηλεκτρικούς κανονισμούς απαραίτητες κατά τον καθορισμό του για ένα έργο.
Ο συνδυασμός αλουμινίου και PVC καλύπτει πολλές πρακτικές απαιτήσεις:
Είναι σημαντικό να διακρίνετε αυτό το προϊόν από τα καλώδια αλουμινίου με μόνωση XLPE, θωρακισμένα καλώδια τροφοδοσίας και εύκαμπτα καλώδια. Οι ηλεκτρικές ονομασίες, τα όρια θερμοκρασίας, τα μηχανικά χαρακτηριστικά και οι μέθοδοι εγκατάστασης ενδέχεται να διαφέρουν σημαντικά.
Για πληροφορίες σχετικά με το προϊόν, επισκεφθείτε τη σελίδα προϊόντος Qiancheng από αλουμίνιο PVC με μόνωση στρογγυλού σύρματος.
Η απόδοση του καλωδίου εξαρτάται από την αλληλεπίδραση μεταξύ του αγωγού, της μόνωσης και του εξωτερικού περιβλήματος. Κάθε εξάρτημα εξυπηρετεί διαφορετική λειτουργία και η πλήρης δομή πρέπει να πληροί τις απαιτήσεις της προβλεπόμενης εγκατάστασης.
Ο αγωγός αλουμινίου μεταφέρει ηλεκτρικό ρεύμα μέσω του κυκλώματος. Σε σύγκριση με τον χαλκό, το αλουμίνιο είναι ελαφρύτερο σε όγκο, κάτι που μπορεί να είναι ευεργετικό όταν χειρίζεστε μεγάλες διαδρομές καλωδίων ή μεταφέρετε σημαντικές ποσότητες καλωδίων. Ωστόσο, το αλουμίνιο έχει υψηλότερη ηλεκτρική αντίσταση από τον χαλκό, επομένως το μέγεθος του αγωγού πρέπει να λαμβάνει υπόψη το ρεύμα, την πτώση τάσης και τις συνθήκες εγκατάστασης.
Η κύρια μόνωση PVC περιβάλλει τον αγωγό και παρέχει ηλεκτρικό διαχωρισμό. Το πάχος του πρέπει να αντιστοιχεί στον καθορισμένο σχεδιασμό καλωδίου και στο ισχύον πρότυπο προϊόντος. Η κατεστραμμένη μόνωση, οι ακατάλληλες θερμοκρασίες λειτουργίας ή η εσφαλμένη εγκατάσταση μπορεί να θέσουν σε κίνδυνο την ηλεκτρική ασφάλεια.
Η εξωτερική θήκη PVC προσθέτει ένα στρώμα προστασίας από τη συνηθισμένη μηχανική επαφή και την έκθεση στο περιβάλλον. Αν και το PVC μπορεί να προσφέρει χρήσιμη αντοχή στην υγρασία και την τριβή, το πραγματικό επίπεδο προστασίας εξαρτάται από τη σύνθεση του υλικού, τον σχεδιασμό του καλωδίου και το περιβάλλον λειτουργίας. Ένα συνηθισμένο περίβλημα PVC δεν θα πρέπει αυτόματα να θεωρείται ότι παρέχει αντοχή στην υπεριώδη ακτινοβολία, επιβραδυντική φλόγα ή καταλληλότητα για άμεση ταφή.
Η προκύπτουσα μονοπύρηνη, στρογγυλή κατασκευή προορίζεται για κατάλληλες εφαρμογές σταθερής καλωδίωσης αντί για απεριόριστη χρήση σε κάθε εσωτερικό ή εξωτερικό περιβάλλον.
Τα τεχνικά δεδομένα θα πρέπει να ελέγχονται πριν παραγγείλετε οποιοδήποτε ηλεκτρικό καλώδιο. Ο παρακάτω πίνακας συνοψίζει τις προδιαγραφές BLVV που δημοσιεύονται από την Qiancheng. Οι τιμές είναι διαστάσεις αναφοράς προϊόντος, όχι καθολικές αξιολογήσεις για κάθε καλώδιο PVC από αλουμίνιο.
| Ονομαστική Διατομή | Ελάχιστος αριθμός καλωδίων αγωγού | Πάχος μόνωσης (mm) | Πάχος θήκης (mm) | Μέγιστη εξωτερική διάμετρος (mm) | Βάρος αναφοράς (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Σημαντική σημείωση προδιαγραφών:Ο δημοσιευμένος πίνακας προσδιορίζει τον ελάχιστο αριθμό καλωδίων αγωγών για κάθε μέγεθος. Οι αγοραστές θα πρέπει να επιβεβαιώσουν την ακριβή κατασκευή του αγωγού, τα ισχύοντα πρότυπα, την ονομαστική θερμοκρασία λειτουργίας, την ικανότητα μεταφοράς ρεύματος και τυχόν απαιτούμενες αναφορές δοκιμών με τον προμηθευτή πριν υποβάλουν μια παραγγελία.
Για παράδειγμα, η εξωτερική διάμετρος και το βάρος αναφοράς είναι χρήσιμα για την εκτίμηση του χώρου δρομολόγησης των καλωδίων, των φορτίων μεταφοράς και των ποσοτήτων υλικών. Δεν καθορίζουν ανεξάρτητα εάν ένα καλώδιο μπορεί να μεταφέρει με ασφάλεια ένα συγκεκριμένο ηλεκτρικό φορτίο.
Η χαμηλή πυκνότητα του αλουμινίου είναι ένα πρακτικό πλεονέκτημα σε έργα που περιλαμβάνουν μεγάλες ποσότητες καλωδίων. Σε σύγκριση με έναν χάλκινο αγωγό ισοδύναμης ηλεκτρικής λειτουργίας, ένας αγωγός αλουμινίου κατάλληλου μεγέθους μπορεί να μειώσει το βάρος του αγωγού. Η τελική σύγκριση βάρους καλωδίου πρέπει να χρησιμοποιεί ηλεκτρικά κατάλληλα μεγέθη αγωγών αντί να συγκρίνει απλώς ίσες επιφάνειες διατομής.
Η μόνωση και το εξωτερικό περίβλημα εκτελούν συμπληρωματικές λειτουργίες. Η κύρια μόνωση παρέχει ηλεκτρικό διαχωρισμό, ενώ η θήκη προσθέτει εξωτερική προστασία. Αυτή η διάταξη μπορεί να είναι χρήσιμη σε σταθερές εγκαταστάσεις όπου το καλώδιο είναι εγκατεστημένο σύμφωνα με τις ονομαστικές του συνθήκες και προστατεύεται από υπερβολική μηχανική καταπόνηση.
Η αναφερόμενη περιοχή από 2,5 mm² έως 70 mm² παρέχει στους αγοραστές πολλές επιλογές για διαφορετικές απαιτήσεις κυκλώματος. Ένας μικρότερος αγωγός μπορεί να ταιριάζει σε ένα κύκλωμα σχετικά χαμηλού φορτίου, ενώ ένας μεγαλύτερος αγωγός μπορεί να εξεταστεί για μεγαλύτερα φορτία ή μεγαλύτερες διαδρομές καλωδίων. Η τελική επιλογή πρέπει να βασίζεται σε μηχανικούς υπολογισμούς και σε ισχύοντες κανονισμούς.
Οι επιλογές κανονικού μεγέθους μπορούν να απλοποιήσουν τις συγκρίσεις προδιαγραφών και τον σχεδιασμό υλικών. Για έργα που απαιτούν συγκεκριμένα μήκη, ποσότητες, συσκευασία ή επιλογές επιβραδυντικού φλόγας, οι αγοραστές θα πρέπει να επιβεβαιώσουν τη διαθεσιμότητα και τις τεχνικές απαιτήσεις με την Qiancheng πριν από την παραγωγή ή την αποστολή.
Αυτά τα πλεονεκτήματα είναι πιο σημαντικά όταν το καλώδιο ταιριάζει με την προβλεπόμενη εφαρμογή. Κανένα υλικό αγωγού ή μονωτική δομή δεν μπορεί να αντισταθμίσει το λανθασμένο μέγεθος, τις κακές συνδέσεις ή τις ακατάλληλες συνθήκες εγκατάστασης.
Το καλώδιο BLVV της Qiancheng προορίζεται για κατάλληλες εφαρμογές σταθερής καλωδίωσης χαμηλής τάσης. Ανάλογα με τους ισχύοντες κανονισμούς και τις επιβεβαιωμένες προδιαγραφές του προϊόντος, οι πιθανές χρήσεις περιλαμβάνουν:
Πριν καθορίσετε το καλώδιο για υπαίθριες εγκαταστάσεις, ελέγξτε εάν η συγκεκριμένη σύνθεση PVC και ο σχεδιασμός του καλωδίου είναι εγκεκριμένα για την αναμενόμενη έκθεση. Για άμεση ταφή, περιβάλλοντα υψηλής πρόσκρουσης, επικίνδυνες τοποθεσίες ή εφαρμογές που απαιτούν συγκεκριμένη ταξινόμηση πυρασφάλειας, μπορεί να είναι απαραίτητο ένα ειδικά σχεδιασμένο και κατάλληλα πιστοποιημένο καλώδιο.
Η επιλογή ενός κατάλληλου καλωδίου απαιτεί περισσότερα από την αντιστοίχιση μιας ονομαστικής περιοχής διατομής σε ένα αναμενόμενο ρεύμα. Μια αξιόπιστη διαδικασία επιλογής λαμβάνει υπόψη το πλήρες ηλεκτρικό κύκλωμα και το περιβάλλον εγκατάστασής του.
Βεβαιωθείτε ότι η ονομαστική τάση 300/500V είναι κατάλληλη για το κύκλωμα και τον ισχύοντα ηλεκτρικό κώδικα. Μην υποθέτετε ότι ένα καλώδιο είναι κατάλληλο για διαφορετική κατηγορία τάσης απλώς και μόνο επειδή η φυσική του κατασκευή μοιάζει παρόμοια.
Προσδιορίστε το αναμενόμενο ρεύμα φορτίου, το μήκος κυκλώματος, τη θερμοκρασία περιβάλλοντος, τη μέθοδο εγκατάστασης, την ομαδοποίηση με άλλα καλώδια και την επιτρεπόμενη πτώση τάσης. Η ηλεκτρική αντίσταση του αλουμινίου είναι υψηλότερη από αυτή του χαλκού, επομένως μια άμεση αντικατάσταση μεγέθους προς μέγεθος μπορεί να μην είναι κατάλληλη.
Προσδιορίστε πιθανή έκθεση σε υγρασία, ηλιακό φως, χημικές ουσίες, τριβή, κρούση και θερμότητα. Επιβεβαιώστε εάν απαιτείται πρόσθετος αγωγός, κορμός, υποστήριξη ή μηχανική προστασία.
Οι αγωγοί αλουμινίου απαιτούν ακροδέκτες και συνδέσμους ειδικά κατάλληλους για αλουμίνιο. Επιβεβαιώστε το επιτρεπόμενο μέγεθος αγωγού, το υλικό ακροδεκτών, τη μέθοδο προετοιμασίας και τη ροπή σύσφιξης. Οι λανθασμένες συνδέσεις μπορεί να προκαλέσουν υπερβολική αντίσταση και υπερθέρμανση.
Πριν επιβεβαιώσετε μια παραγγελία, ζητήστε το φύλλο τεχνικών δεδομένων, τα ισχύοντα πρότυπα προϊόντος, την τεκμηρίωση δοκιμών, τις λεπτομέρειες συσκευασίας και το χρονοδιάγραμμα παράδοσης. Για μεγαλύτερα έργα, επιβεβαιώστε ότι η παρεχόμενη σήμανση καλωδίων και η τεκμηρίωση παρτίδας ταιριάζουν με τις εγκεκριμένες προδιαγραφές.
Η σωστή εγκατάσταση είναι απαραίτητη για την επίτευξη αξιόπιστης ηλεκτρικής απόδοσης. Ακόμη και ένα καλώδιο που έχει κατασκευαστεί με τις σωστές προδιαγραφές μπορεί να γίνει επικίνδυνο εάν εγκατασταθεί ή τερματιστεί σωστά.
Όταν οι αγωγοί αλουμινίου συνδέονται με χάλκινους αγωγούς, χρησιμοποιήστε εγκεκριμένους συνδετήρες σχεδιασμένους για τον συγκεκριμένο συνδυασμό υλικών. Η μέθοδος σύνδεσης πρέπει να καλύπτει τη συμβατότητα, την αντίσταση επαφής και τυχόν απαιτήσεις προετοιμασίας που καθορίζονται από τον κατασκευαστή του συνδετήρα.
Για έργα με απαιτητικές απαιτήσεις πυρασφάλειας, επιβεβαιώστε την ακριβή ταξινόμηση επιβραδυντικών φλόγας και τα υποστηρικτικά στοιχεία δοκιμών. Μια θήκη PVC από μόνη της δεν αποδεικνύει ότι το καλώδιο πληροί ένα συγκεκριμένο πρότυπο πυρασφάλειας.
Η δημοσιευμένη περιγραφή προϊόντος καθορίζει μια ονομαστική τάση 300/500V. Ελέγχετε πάντα τη σήμανση και την τεκμηρίωση του προϊόντος σύμφωνα με τις απαιτήσεις του προβλεπόμενου κυκλώματος πριν από την εγκατάσταση.
Το αλουμίνιο προσφέρει χαμηλότερη πυκνότητα και μπορεί να μειώσει το βάρος του αγωγού, το οποίο είναι χρήσιμο για το χειρισμό και τη μεταφορά. Ωστόσο, το αλουμίνιο έχει υψηλότερη ηλεκτρική αντίσταση από τον χαλκό. Το μέγεθος του αγωγού, η συμβατότητα των ακροδεκτών και οι απαιτήσεις εγκατάστασης πρέπει επομένως να αξιολογηθούν προσεκτικά.
Ο δημοσιευμένος πίνακας προδιαγραφών BLVV της Qiancheng παραθέτει ονομαστικές διατομές 2,5, 4, 6, 10, 16, 25, 35, 50 και 70 mm². Επιβεβαιώστε την τρέχουσα διαθεσιμότητα και τυχόν ειδικές απαιτήσεις μεγέθους ή μήκους απευθείας με τον προμηθευτή.
Μπορεί να είναι κατάλληλο για ορισμένες εφαρμογές σταθερής καλωδίωσης εξωτερικού χώρου όταν το επιτρέπουν οι προδιαγραφές του προϊόντος και οι συνθήκες εγκατάστασης. Το άμεσο ηλιακό φως, η έκθεση στο νερό, η θερμοκρασία και οι μηχανικές βλάβες πρέπει να αξιολογούνται. Μην υποθέτετε ότι όλα τα καλώδια με επένδυση από PVC είναι κατάλληλα για παρατεταμένη έκθεση στην υπεριώδη ακτινοβολία ή άμεση ταφή.
Όχι. Η απόδοση του επιβραδυντικού φλόγας εξαρτάται από τη σύνθεση του συγκεκριμένου υλικού, τον σχεδιασμό του καλωδίου και το ισχύον πρότυπο δοκιμής. Εάν απαιτείται επιβραδυντική φλόγα, ζητήστε επιβεβαίωση της παρεχόμενης έκδοσης και της υποστηρικτικής τεκμηρίωσης δοκιμής.
Η επιλογή πρέπει να λαμβάνει υπόψη το ρεύμα φορτίου, το μήκος του καλωδίου, την πτώση τάσης, τη θερμοκρασία περιβάλλοντος, τη μέθοδο εγκατάστασης, την ομαδοποίηση καλωδίων και τις τοπικές ηλεκτρικές απαιτήσεις. Ένας εξειδικευμένος ηλεκτρολόγος θα πρέπει να επαληθεύει το τελικό μέγεθος αγωγού αντί να βασίζεται μόνο στην ονομαστική διατομή.
Δώστε το μοντέλο καλωδίου, την ονομαστική τάση, τη διατομή του αγωγού, το απαιτούμενο μήκος, τη συνολική ποσότητα, το περιβάλλον εγκατάστασης, το ισχύον πρότυπο, την αγορά προορισμού, τις απαιτήσεις συσκευασίας και τυχόν ειδικές απαιτήσεις απόδοσης. Αυτές οι πληροφορίες βοηθούν τον προμηθευτή να αξιολογήσει τη συμβατότητα των προδιαγραφών και να προετοιμάσει μια πιο ακριβή προσφορά.
Το στρογγυλό σύρμα με μόνωση PVC από αλουμίνιο είναι μια πρακτική επιλογή για κατάλληλες σταθερές εγκαταστάσεις χαμηλής τάσης που απαιτούν έναν ελαφρύ αγωγό και μια προστατευτική δομή μόνωσης και θήκης PVC. Η επιτυχής προδιαγραφή εξαρτάται από κάτι περισσότερο από την τιμή: η ονομαστική τάση, το μέγεθος του αγωγού, η συμβατότητα σύνδεσης, η περιβαλλοντική έκθεση και η τεκμηρίωση συμμόρφωσης επηρεάζουν τη μακροπρόθεσμη απόδοση.
Το Qiancheng παρέχει προδιαγραφές καλωδίων BLVV για αξιολόγηση έργου, με αναφερόμενα μεγέθη αγωγών από 2,5 mm² έως 70 mm². Εάν προμηθεύεστε καλώδιο για ένα έργο διανομής κτιρίου, εργοστασίου ή ηλεκτρικής ενέργειας, ελέγξτε τις τεχνικές απαιτήσεις σας πριν επιλέξετε το τελικό μοντέλο. Επισκεφτείτε τη σελίδα προϊόντος Στρογγυλό σύρμα με μόνωση από αλουμίνιο PVC για να διαβάσετε τις διαθέσιμες πληροφορίεςεπικοινωνήστε μαζί μαςμε το απαιτούμενο μέγεθος, τάση, ποσότητα, συνθήκες εγκατάστασης και προορισμό παράδοσης. Η ομάδα του Qiancheng μπορεί να σας βοηθήσει να συζητήσετε τις κατάλληλες προδιαγραφές και λεπτομέρειες προσφοράς για το έργο σας.
