Τα καλώδια ρεύματος μέσης τάσης χρησιμοποιούνται για μεταφορά και διανομή ηλεκτρικής ενέργειας σε δίκτυα μέσης τάσης, συμπεριλαμβανομένων των δικτύων κοινής ωφέλειας, των βιομηχανικών εγκαταστάσεων και των εγκαταστάσεων ανανεώσιμων πηγών ενέργειας. Η Qiancheng παρέχει καλώδια με μόνωση XLPE6/10 kVκαι12/20 kVονομασίες, με αγωγούς χαλκού ή αλουμινίου και διαφορετικές διαμορφώσεις πυρήνα και θωράκισης.

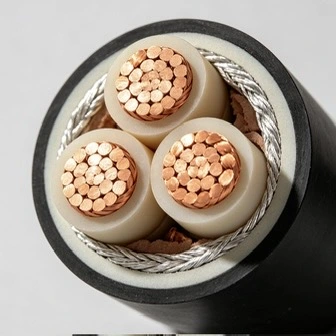

Ένα τυπικό καλώδιο μέσης τάσης αποτελείται από αγωγό, σήτα αγωγού, μόνωση XLPE και μόνωση. Οι οθόνες ημιαγωγών βοηθούν στον έλεγχο του ηλεκτρικού πεδίου γύρω από τη μόνωση, ενώ το στρώμα XLPE παρέχει την κύρια ηλεκτρική μόνωση. Μπορεί να προστεθεί χαλύβδινη ταινία ή θωράκιση από χαλύβδινο σύρμα όπου απαιτείται πρόσθετη μηχανική προστασία.
Οι αγωγοί χαλκού και αλουμινίου είναι διαθέσιμοι για διαφορετικές ηλεκτρικές απαιτήσεις και απαιτήσεις εγκατάστασης. Ο χαλκός προσφέρει υψηλότερη ηλεκτρική αγωγιμότητα, ενώ το αλουμίνιο παρέχει χαμηλότερο βάρος αγωγού και μπορεί να είναι κατάλληλο όπου το βάρος του καλωδίου και το κόστος υλικού είναι σημαντικά ζητήματα.
| Όνομα προϊόντος | Διαθέσιμες προδιαγραφές | Αξιολογήσεις τάσης | Διαμορφώσεις |
|---|---|---|---|
| Καλώδιο τροφοδοσίας μέσης τάσης | 16/25/35/50/70/95/120/150/185/240/300/400/500/630/800 mm² | 6/10 kV, 12/20 kV | Μονόπυρηνο, 3-πύρηνο, θωρακισμένη ταινία χάλυβα, θωρακισμένο σύρμα από χάλυβα, μη θωρακισμένο, αγωγός χαλκού / αλουμινίου |
Ο αγωγός είναι κατασκευασμένος από κολλημένο χαλκό ή αλουμίνιο και καλύπτεται από σήτα αγωγού, μόνωση XLPE και μόνωση. Αυτή η θωρακισμένη κατασκευή βοηθά στον έλεγχο του ηλεκτρικού πεδίου γύρω από τη μόνωση και παρέχει την ηλεκτρική μόνωση που απαιτείται για λειτουργία μέσης τάσης.
Για ισχύοντα σχέδια καλωδίων XLPE, η θερμοκρασία λειτουργίας του αγωγού μπορεί να φτάσει έως και τους 90°C υπό κανονικές συνθήκες λειτουργίας, με επιτρεπόμενη θερμοκρασία αγωγού βραχυκυκλώματος έως 250°C για την καθορισμένη διάρκεια βραχυκυκλώματος.
Το καλώδιο μπορεί να παραδοθεί με ή χωρίς θωράκιση. Η χαλύβδινη ταινία και το χαλύβδινο σύρμα παρέχουν διαφορετικά επίπεδα μηχανικής προστασίας και επιλέγονται σύμφωνα με τις απαιτήσεις σχεδιασμού και εγκατάστασης καλωδίων.
Τα καλώδια μέσης τάσης χρησιμοποιούνται για τη σύνδεση υποσταθμών, εξοπλισμού διανομής και ηλεκτρικών φορτίων σε συστήματα μέσης τάσης. Οι τυπικές εφαρμογές περιλαμβάνουν:
Η κατασκευή του καλωδίου πρέπει να ταιριάζει με τις μηχανικές και περιβαλλοντικές συνθήκες στο χώρο εγκατάστασης. Τα μη θωρακισμένα καλώδια μπορούν να χρησιμοποιηθούν όπου το σύστημα εγκατάστασης παρέχει επαρκή μηχανική προστασία, όπως κατάλληλους δίσκους καλωδίων ή αγωγούς. Οι θωρακισμένες κατασκευές χρησιμοποιούνται όπου το καλώδιο εκτίθεται σε μεγαλύτερη μηχανική καταπόνηση ή απαιτεί πρόσθετη προστασία.
Για υπόγειες, απευθείας ενταφιασμένες εγκαταστάσεις σε σήραγγα και δίσκους, η επιλογή καλωδίων θα πρέπει να λαμβάνει υπόψη την ακτίνα κάμψης, την απόσταση των καλωδίων, τη θερμοκρασία περιβάλλοντος, τις θερμικές συνθήκες και τα μηχανικά φορτία. Ο απαιτούμενος τύπος θωράκισης εξαρτάται από τη μέθοδο εγκατάστασης και το επίπεδο της διαθέσιμης εξωτερικής προστασίας.
Το ισχύον πρότυπο εξαρτάται από τον σχεδιασμό του καλωδίου, την ονομαστική τάση, την αγορά προορισμού και τις απαιτήσεις του έργου. Τα σχετικά πρότυπα για τη σειρά καλωδίων μέσης τάσης περιλαμβάνουν:
| Προϊόν | Ισχύοντα Πρότυπα |
|---|---|
| Καλώδια ρεύματος μέσης τάσης | IEC 60502-2, BS 7835, AS/NZS 1429.1 |
Όταν ένα έργο απαιτεί συγκεκριμένο εθνικό ή διεθνές πρότυπο, η κατασκευή του καλωδίου και οι αντίστοιχες απαιτήσεις δοκιμής θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
Τα τελειωμένα καλώδια μέσης τάσης υποβάλλονται σε διαστασιολογικούς και ηλεκτρικούς ελέγχους σύμφωνα με τις ισχύουσες απαιτήσεις του προϊόντος. Το Qiancheng εκτελεί επιθεώρηση διαστάσεων, δοκιμή μερικής εκφόρτισης και δοκιμή τάσης αντοχής στη συχνότητα ισχύος για τα σχετικά προϊόντα πριν από την αποστολή.
Η δοκιμή μερικής εκφόρτισης χρησιμοποιείται για τον έλεγχο του συστήματος μόνωσης για τοπική ηλεκτρική εκφόρτιση, ενώ η δοκιμή αντοχής στη συχνότητα ισχύος επαληθεύει τη μόνωση κάτω από την καθορισμένη τάση δοκιμής. Η μέθοδος δοκιμής και οι απαιτήσεις αποδοχής εξαρτώνται από το ισχύον πρότυπο καλωδίου και τις προδιαγραφές του προϊόντος.
Η πιστοποίηση CE και οι σχετικές εκθέσεις δοκιμών από πιστοποιημένους οργανισμούς δοκιμών μπορούν να παρέχονται για τα ισχύοντα προϊόντα σύμφωνα με τις απαιτήσεις του έργου ή της αγοράς.
Η επιλογή του καλωδίου θα πρέπει να βασίζεται στο ηλεκτρικό σύστημα και τις συνθήκες εγκατάστασης και όχι μόνο στην ονομαστική τάση. Οι κύριοι παράγοντες περιλαμβάνουν την ονομαστική τάση, το υλικό του αγωγού, τη διατομή του αγωγού, τη διαμόρφωση του πυρήνα, το ρεύμα φορτίου, τις απαιτήσεις βραχυκυκλώματος, τη μέθοδο εγκατάστασης και τις περιβαλλοντικές συνθήκες.
Ο χαλκός ή το αλουμίνιο θα πρέπει να επιλέγονται σύμφωνα με τις ηλεκτρικές απαιτήσεις, το βάρος του καλωδίου και το κόστος του έργου. Η διατομή του αγωγού πρέπει να ελέγχεται ως προς την ικανότητα μεταφοράς ρεύματος, την επιτρεπόμενη πτώση τάσης και τις συνθήκες εγκατάστασης. Για υπόγειες ή απευθείας ενταφιασμένες εφαρμογές, πρέπει επίσης να ληφθούν υπόψη οι θερμικές συνθήκες και η μηχανική προστασία.
Η θωρακισμένη ή μη θωρακισμένη κατασκευή θα πρέπει να επιλέγεται σύμφωνα με το επίπεδο μηχανικής προστασίας που απαιτείται στο χώρο εγκατάστασης. Η τελική προδιαγραφή θα πρέπει επίσης να ελεγχθεί σε σχέση με το ισχύον εθνικό ή διεθνές πρότυπο πριν από την παραγωγή.
Τα καλώδια μέσης τάσης με μόνωση XLPE μπορούν να παρέχουν μακροχρόνια υπηρεσία όταν επιλεγούν σωστά, εγκατασταθούν και λειτουργούν εντός των καθορισμένων ηλεκτρικών και περιβαλλοντικών ορίων τους. Υπό κατάλληλες συνθήκες τοποθέτησης και επιτρεπόμενα φορτία λειτουργίας, μπορεί να επιτευχθεί διάρκεια ζωής περίπου 40–50 ετών. Η πραγματική διάρκεια ζωής εξαρτάται από τη θερμοκρασία λειτουργίας, το προφίλ φορτίου, το περιβάλλον εγκατάστασης, την υγρασία, τη μηχανική καταπόνηση και την ποιότητα εγκατάστασης.
Qianchengπαρέχει 15ετή εγγύηση ποιότητας για κανονική χρήση υπό τις ισχύουσες συνθήκες προϊόντος και εγκατάστασης.
