Καλώδιο τροφοδοσίας με μόνωση 12/20kV XLPE

Οι παγκόσμιοι αγοραστές μηχανικής μπορούν να επιλέξουν μονωμένο καλώδιο τροφοδοσίας Qiancheng 12/20kV XLPE, το οποίο παρέχεται από επαγγελματία Κινέζο κατασκευαστή. Η προσαρμογή χαμηλής κατανάλωσης καπνού χωρίς αλογόνο υποστηρίζεται για συστήματα διανομής ισχύος 20 kV σε υποσταθμούς μεγάλης κλίμακας και έργα νέας ενέργειας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

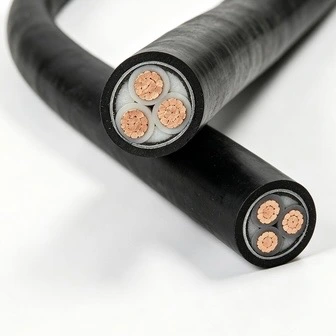

Το μονωμένο καλώδιο τροφοδοσίας Qiancheng 12/20kV XLPE εφαρμόζεται για έργα νέας κατασκευής και ανακαίνισης διαφόρων μετάδοσης ισχύος μέσης τάσης 20 kV. Παρέχει δύο μεγάλες σειρές: μονοπύρηνο & τριπύρηνο χάλκινου πυρήνα YJV και πυρήνα αλουμινίου YJLV, με προαιρετική θήκη χαμηλού καπνού χωρίς αλογόνο LSZH. Χρησιμοποιείται ευρέως σε έργα υποδομής νέας ενέργειας και ηλεκτρικού δικτύου στο εσωτερικό και στο εξωτερικό. Τα μετρημένα δεδομένα λειτουργίας και οι περιπτώσεις έργων είναι διαθέσιμα για επαλήθευση.

12/20kV XLPE Insulated Power Cable

Προδιαγραφές Προϊόντος και Τεχνικές Παράμετροι

Ονομαστική περιοχή διατομής αγωγού (mm²)	Πάχος μόνωσης (mm)	Πάχος θήκης (mm)	Κατά προσέγγιση εξωτερική διάμετρος καλωδίου (mm)	Αντίσταση DC Cu (Ω/km)	Αντίσταση DC Al (Ω/km)	Δοκιμαστική τάση (kV/5min)	Ampacity-Cu in Air (A)	Ampacity-Al in Air (A)	Ampacity-Cu σε απευθείας θαμμένο έδαφος (A)	Ampacity-Al σε απευθείας θαμμένο έδαφος (A)
1×35	5.5	2.0	27	≤0,524	≤0,868	42	170	135	180	135
1×50	5.5	2.0	29	≤0,387	≤0,641	42	205	160	215	160
1×70	5.5	2.0	30	≤0,268	≤0,443	42	260	200	265	200
1×95	5.5	2.0	32	≤0,193	≤0,320	42	315	245	315	240
1×120	5.5	2.0	34	≤0,153	≤0,253	42	360	280	360	270
1×150	5.5	2.0	35	≤0,124	≤0,206	42	410	320	405	305
1×185	5.5	2.5	38	≤0,0991	≤0,164	42	470	365	455	345
1×240	5.5	2.5	40	≤0,0754	≤0,125	42	555	435	530	400
1×300	5.5	2.5	43	≤0,0601	≤0,100	42	640	500	585	455
1×400	5.5	2.5	45	≤0,0470	≤0,0778	42	745	585	650	520
1×500	5.5	2.5	48	≤0,0366	≤0,0605	42	885	680	765	595
1×630	5.5	2.6	49	≤0,0283	≤0,0469	42	980	790	860	680
1×800	5.5	2.8	57	≤0,0221	≤0,0367	42	1100	910	950	765
1×1000	5.5	2.9	61	≤0,0176	≤0,0291	42	1230	1030	1040	850
1×1200	5.5	3.1	65	≤0,0151	≤0,0247	42	1320	1120	1100	910
3×35	5.5	3.0	57	≤0,524	≤0,868	42	140	110	155	120
3×50	5.5	3.0	60	≤0,387	≤0,641	42	165	130	180	140
3×70	5.5	3.0	63	≤0,268	≤0,443	42	210	165	220	170
3×95	5.5	3.5	67	≤0,193	≤0,320	42	255	200	235	210
3×120	5.5	3.5	71	≤0,153	≤0,253	42	290	225	260	235
3×150	5.5	3.5	74	≤0,124	≤0,206	42	330	255	300	260
3×185	5.5	3.5	78	≤0,0991	≤0,164	42	395	295	350	300
3×240	5.5	3.5	84	≤0,0754	≤0,125	42	455	345	435	345
3×300	5.5	4.0	89	≤0,0601	≤0,100	42	565	390	485	390
3×400	5.5	4.1	96	≤0,0470	≤0,0778	42	640	450	520	440

Πλεονεκτήματα σε σύγκριση με ομότιμα προϊόντα

Ισχυρότερη μόνωση XLPE με μακροχρόνια αντίσταση στη γήρανση

Σε σύγκριση με τα συνηθισμένα καλώδια, διαθέτει χαμηλή διηλεκτρική απώλεια μόνωσης και εξαιρετική αντοχή στη γήρανση του δέντρου στο νερό. Η ανοχή στο πάχος της μόνωσης ελέγχεται εντός ±0,05 mm για να αποφευχθούν οι κίνδυνοι βλάβης που προκαλούνται από τη συγκέντρωση ηλεκτρικού πεδίου. Η σχεδιασμένη διάρκεια ζωής του σε εξωτερικούς χώρους φτάνει τα 40 χρόνια.

Υψηλών προδιαγραφών Μεταλλικό Σύστημα Θωράκισης διπλής στρώσης

Ποσοστό γύρου ασπίδας ≥25%. Έχει περάσει αυστηρές δοκιμές αντοχής υψηλής τάσης με επίπεδο μερικής εκφόρτισης χαμηλότερο από 10 pC. Αντιμετωπίζει τις διακυμάνσεις του φορτίου του δικτύου ηλεκτρικής ενέργειας και μειώνει σημαντικά τις απροσδόκητες διακοπές ρεύματος.

Προαιρετική ειδική θήκη LSZH, χωρίς αλογόνο, χαμηλού καπνού

Ατμοί χαμηλού καπνού, μη τοξικοί και χωρίς διάβρωση υπό συνθήκες πυρκαγιάς με διαπερατότητα φωτός ≥70%. Πλήρη σετ πιστοποιητικών δοκιμών IEC στα Κινεζικά και Αγγλικά είναι διαθέσιμα για εύκολη αποδοχή πυρασφάλειας δημόσιων έργων.

Ευέλικτες λύσεις αγωγών χαλκού-αλουμινίου για έλεγχο κόστους

Οι τύποι πυρήνων χαλκού παρέχουν χαμηλή απώλεια γραμμής για σενάρια βαρέως φορτίου σε μικρές αποστάσεις. Το YJLV με πυρήνα αλουμινίου μειώνει το αυτο-βάρος κατά 30%, μειώνοντας αποτελεσματικά το συνολικό κόστος του έργου για μετάδοση ισχύος σε μεγάλες αποστάσεις.

Ανεξάρτητος ποιοτικός έλεγχος πλήρους διεργασίας με ιχνηλασιμότητα παρτίδας

Η επιχείρηση διαθέτει ένα διαπιστευμένο εργαστήριο CNAS. Τα πλήρη δοκιμαστικά βίντεο αρχειοθετούνται για κάθε παρτίδα μονωμένου καλωδίου τροφοδοσίας Qiancheng 12/20kV XLPE. Τα καλώδια συνδέονται με ανιχνεύσιμους κωδικούς QR και υποστηρίζεται η επιτόπια επιθεώρηση πελατών.

12/20kV XLPE Insulated Power Cable

Απόδοση Ασφαλείας

Ηλεκτρική Ασφάλεια

Η σταθερή δομή μόνωσης αντιστέκεται στη βλάβη που προκαλείται από την υγρασία κατά τη μακροχρόνια λειτουργία. Διατηρεί σταθερή αντίσταση μόνωσης ακόμη και σε υγρές συνθήκες ορυχείων και χημικών εγκαταστάσεων και μειώνει τις αστοχίες βραχυκυκλώματος.

Απόδοση πυρασφάλειας

Οι συμβατικές εκδόσεις επιβραδυντικών φλόγας περιορίζουν την εξάπλωση της φλόγας. Οι προσαρμοσμένες παραλλαγές χαμηλού καπνού χωρίς αλογόνο δεν παράγουν ιδιαίτερα τοξικούς διαβρωτικούς ατμούς στη φωτιά, διασφαλίζοντας ορατότητα για τις διόδους εκκένωσης προσωπικού και κατάλληλες για πυκνοκατοικημένες περιοχές.

Ασφάλεια μηχανικής λειτουργίας

Οι θωρακισμένοι τύποι αντιστέκονται στην εξώθηση και στην κρούση πέτρας. Το εξωτερικό περίβλημα είναι ανθεκτικό στην υπεριώδη ακτινοβολία και ανθεκτικό στη διάβρωση στα οξέα-αλκάλια, αποτρέποντας ζημιές σε υπαίθριες και υπόγειες επενδύσεις και εξαλείφοντας τους κινδύνους διαρροής ηλεκτρικού ρεύματος.

Σενάρια εφαρμογής

Κύρια Έργα Ενέργειας Νέας Ενέργειας

Επιτόπιες γραμμές μεταφοράς ηλεκτρικής ενέργειας 20 kV για υποσταθμούς αναβάθμισης φωτοβολταϊκών και αιολικής ενέργειας.

Αστικές υποδομές ηλεκτρικού δικτύου

Γραμμές τροφοδοσίας μέσης τάσης για περιφερειακούς υποσταθμούς και αναβάθμιση και ανακαίνιση αστικού δικτύου ηλεκτρικής ενέργειας.

Βιομηχανικές & Μεταλλευτικές Επιχειρήσεις μεγάλης κλίμακας

Επιτόπια συστήματα διανομής ισχύος 20 kV για χημικά εργοστάσια και μεγάλα βιομηχανικά πάρκα.

Αστικές Δημόσιες Υποδομές Σιδηροδρομικές μεταφορές, υπόγειες ολοκληρωμένες σήραγγες κοινής ωφέλειας, νοσοκομεία μεγάλης κλίμακας και εμπορικά συγκροτήματα. Για κλειστούς υπόγειους χώρους προτιμώνται οι τύποι χαμηλού καπνού χωρίς αλογόνο.

Προδιαγραφές εγκατάστασης και τοποθέτησης

Μέθοδοι τοποθέτησης

Το μονωμένο καλώδιο τροφοδοσίας Qiancheng 12/20kV XLPE μπορεί να τοποθετηθεί σε δίσκους καλωδίων, σε αυλάκια καλωδίων, σήραγγες και προστατευτικούς αγωγούς. Οι θωρακισμένοι τύποι συνιστώνται για ελαφριά άμεση ταφή σε χαλαρό έδαφος.

Βασικές Κατασκευαστικές Σημειώσεις

Προθερμάνετε τα καλώδια πάνω από 5℃ πριν την τοποθέτηση όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃ για να αποτρέψετε το εύθραυστο ράγισμα της μόνωσης σε χαμηλή θερμοκρασία.

Κρατήστε την καλωδίωση μακριά από αιχμηρές άκρες και γωνίες για να αποφύγετε το ξύσιμο του περιβλήματος και την είσοδο νερού που πυροδοτεί τη γήρανση των δέντρων του νερού.

Τα μονοπύρηνα καλώδια εναλλασσόμενου ρεύματος δεν πρέπει ποτέ να τοποθετούνται μόνο μέσα σε χαλύβδινους αγωγούς, για να αποφευχθεί η θέρμανση δινορευμάτων που επιταχύνει τη γήρανση του καλωδίου.

12/20kV XLPE Insulated Power Cable

FAQ

Ε1: Μπορεί η μεταλλική θωράκιση διπλής στρώσης του καλωδίου τροφοδοσίας με μόνωση 12/20 kV XLPE να χειριστεί τις διακυμάνσεις του φορτίου του δικτύου ισχύος;

Α: Η μεταλλική θωράκιση διπλής στρώσης έχει σχεδιαστεί με ρυθμό περιστροφής ≥25%, ενώ η μερική εκφόρτιση ελέγχεται κάτω από 10 pC. Σε συνδυασμό με τη δοκιμή αντοχής σε υψηλή τάση, η δομή θωράκισης συμβάλλει στη βελτίωση της ηλεκτρικής σταθερότητας και στη μείωση του κινδύνου αστοχιών που σχετίζονται με τη μόνωση κατά τη λειτουργία.

Ε2: Πώς η μόνωση XLPE βοηθά στη μείωση της γήρανσης των δέντρων του νερού;

Α: Η μόνωση XLPE διαθέτει χαμηλή διηλεκτρική απώλεια και σταθερή ηλεκτρική απόδοση. Η ανοχή πάχους μόνωσης ελέγχεται εντός ±0,05 mm για να διατηρείται ένα ομοιόμορφο ηλεκτρικό πεδίο και να μειώνεται ο κίνδυνος τοπικής καταπόνησης. Οι σωστές πρακτικές εγκατάστασης, συμπεριλαμβανομένης της πρόληψης ζημιάς στο περίβλημα και εισροής νερού, βελτιώνουν περαιτέρω τη μακροπρόθεσμη αξιοπιστία.

Ε3: Μπορεί αυτό το καλώδιο να εφαρμοστεί σε υποσταθμούς φωτοβολταϊκών και αιολικής ενέργειας;

Α: Ναι. Είναι κατάλληλο για συστήματα μεταφοράς ισχύος μέσης τάσης σε φωτοβολταϊκά και αιολικά έργα. Οι εκδόσεις χάλκινων αγωγών μπορούν να επιλεγούν για εφαρμογές υψηλού φορτίου, ενώ οι εκδόσεις αγωγών αλουμινίου YJLV είναι κατάλληλες για μεγαλύτερες αποστάσεις μετάδοσης όπου ο έλεγχος του βάρους και του κόστους είναι σημαντικοί.

Ε4: Ποια είναι η διαφορά μεταξύ των συμβατικών επιβραδυντικών φλόγας και των εκδόσεων χαμηλού καπνού χωρίς αλογόνο;

Α: Τα συμβατικά επιβραδυντικά φλόγας καλώδια εστιάζουν κυρίως στον περιορισμό της εξάπλωσης της φλόγας. Οι εκδόσεις χαμηλού καπνού χωρίς αλογόνο παρέχουν πρόσθετα πλεονεκτήματα, όπως μειωμένη εκπομπή καπνού, μη διαβρωτικά αέρια καύσης και διαπερατότητα φωτός ≥70%, καθιστώντας τις κατάλληλες για κλειστούς χώρους όπως τούνελ και δημόσιες εγκαταστάσεις.

Ε5: Πώς λειτουργεί το καλώδιο σε υγρά ορυχεία και περιβάλλοντα χημικών εγκαταστάσεων;

Α: Η σταθερή δομή μόνωσης βοηθά στη διατήρηση της αντίστασης μόνωσης σε συνθήκες υγρασίας και μειώνει την πιθανότητα ηλεκτρικών βλαβών. Οι θωρακισμένες εκδόσεις παρέχουν πρόσθετη μηχανική προστασία από εξωτερική πίεση και κρούση σε απαιτητικά περιβάλλοντα εγκατάστασης.

Ε6: Πότε πρέπει να επιλέγονται οι θωρακισμένες και οι μη θωρακισμένες εκδόσεις;

Α: Οι μη θωρακισμένοι τύποι χρησιμοποιούνται γενικά σε δίσκους καλωδίων, χαρακώματα, σήραγγες και προστατευτικούς αγωγούς όπου υπάρχει διαθέσιμη μηχανική προστασία. Οι θωρακισμένοι τύποι συνιστώνται για άμεση ταφή ή περιοχές με υψηλότερη μηχανική καταπόνηση για βελτίωση της αντοχής έναντι εξωτερικών ζημιών.

Ε7: Ποιες εφαρμογές είναι κατάλληλες για εκδόσεις αγωγών αλουμινίου YJLV;

Α: Οι εκδόσεις αγωγών αλουμινίου χρησιμοποιούνται συνήθως σε έργα μεταφοράς μεγάλων αποστάσεων λόγω του χαμηλότερου βάρους και των πλεονεκτημάτων κόστους τους. Οι εκδόσεις χάλκινων αγωγών προτιμώνται για εφαρμογές που απαιτούν υψηλότερη αγωγιμότητα ή συγκεντρωμένη ικανότητα φορτίου.

Ε8: Ποιες προφυλάξεις χρειάζονται κατά την εγκατάσταση του καλωδίου σε συνθήκες χαμηλής θερμοκρασίας;

Α: Σε θερμοκρασίες κάτω από 0℃, συνιστάται η προθέρμανση του καλωδίου πάνω από 5℃ πριν από την εγκατάσταση για να μειωθεί ο κίνδυνος ρωγμών της μόνωσης. Κατά την τοποθέτηση, αποφύγετε την υπερβολική κάμψη, τις αιχμηρές άκρες και τη μηχανική βλάβη για να διατηρήσετε την απόδοση του καλωδίου.
