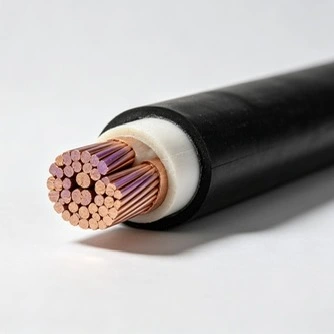

Για εγχώρια και διεθνή έργα υποδομής, το μονωμένο καλώδιο τροφοδοσίας Qiancheng 6/10kV XLPE έχει σχεδιαστεί για εφαρμογές διανομής ρεύματος μέσης τάσης. Το προϊόν διατίθεται με αγωγούς χαλκού ή αλουμινίου και μπορεί να καθοριστεί για διαφορετικά μεγέθη αγωγών και συνθήκες εγκατάστασης. Η Qiancheng διατηρεί αρχεία παραγωγής και δοκιμών για να υποστηρίζει τον ποιοτικό έλεγχο σε επίπεδο παρτίδας και την ιχνηλασιμότητα του προϊόντος.
|
Ονομαστική περιοχή διατομής αγωγού (mm²) |
Πάχος μόνωσης (mm) |
Πάχος θήκης (mm) |
Κατά προσέγγιση εξωτερική διάμετρος καλωδίου (mm) |
Αντίσταση DC Cu (Ω/km) |
Αντίσταση DC Al (Ω/km) |
Δοκιμαστική τάση (kV/5min) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu σε απευθείας θαμμένο έδαφος (A) |
Ampacity-Al σε απευθείας θαμμένο έδαφος (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
Το σύστημα μόνωσης XLPE παρέχει σταθερή ηλεκτρική μόνωση για διανομή μέσης τάσης. Η απόδοσή του εξαρτάται από την ποιότητα μόνωσης, τον σχεδιασμό του αγωγού, τη δομή θωράκισης και τη σωστή εγκατάσταση. Η προδιαγραφή καλωδίου θα πρέπει να επιλέγεται σύμφωνα με την ονομαστική τάση, το ρεύμα λειτουργίας, το περιβάλλον εγκατάστασης και το ισχύον πρότυπο καλωδίου.
Το μεταλλικό στρώμα θωράκισης παρέχει μια ελεγχόμενη ηλεκτρική διαδρομή γύρω από τον μονωμένο αγωγό και υποστηρίζει το συνολικό σύστημα μόνωσης. Η σωστή θωράκιση, η σύνδεση και ο τερματισμός είναι σημαντικά για τη διατήρηση της ηλεκτρικής απόδοσης μετά την εγκατάσταση, ιδιαίτερα σε δίκτυα διανομής μέσης τάσης.
Διατίθενται αγωγοί χαλκού και αλουμινίου για διαφορετικές απαιτήσεις έργου. Ο χαλκός προσφέρει υψηλότερη ηλεκτρική αγωγιμότητα, ενώ το αλουμίνιο έχει χαμηλότερη πυκνότητα και μπορεί να μειώσει το βάρος του καλωδίου. Η επιλογή του αγωγού θα πρέπει να λαμβάνει υπόψη την τρέχουσα χωρητικότητα, την πτώση τάσης, τον χώρο εγκατάστασης, το βάρος του καλωδίου και το κόστος του έργου και όχι μόνο το υλικό του αγωγού.
Τα αναφερόμενα μεγέθη καλύπτουν διαφορετικές απαιτήσεις φορτίου και συνθήκες εγκατάστασης. Η τελική επιλογή θα πρέπει να βασίζεται στο υπολογισμένο ρεύμα λειτουργίας, την επιτρεπόμενη πτώση τάσης, τις απαιτήσεις αντοχής σε βραχυκύκλωμα, τις συνθήκες περιβάλλοντος, τη μέθοδο τοποθέτησης και τις ισχύουσες απαιτήσεις ηλεκτρικού σχεδιασμού.
Για υπόγειες σήραγγες κοινής ωφέλειας, νοσοκομεία, εγκαταστάσεις σιδηροδρομικής διέλευσης και άλλες κλειστές τοποθεσίες, οι απαιτήσεις απόδοσης πυρκαγιάς καλωδίων θα πρέπει να επιβεβαιώνονται κατά το στάδιο του ηλεκτρικού σχεδιασμού. Μπορούν να καθοριστούν κατασκευές χαμηλού καπνού χωρίς αλογόνο όπου το έργο απαιτεί χαμηλότερη εκπομπή καπνού και μειωμένα διαβρωτικά αέρια. Η απαιτούμενη κατασκευή θα πρέπει να επιβεβαιωθεί σύμφωνα με το ισχύον τοπικό πρότυπο και τις προδιαγραφές του έργου.
Για τη διανομή ισχύος σε μεγάλες αποστάσεις, το βάρος του καλωδίου και οι συνθήκες εγκατάστασης μπορεί να είναι σημαντικοί παράγοντες στην επιλογή αγωγού. Οι αγωγοί αλουμινίου μπορούν να μειώσουν το συνολικό βάρος του καλωδίου, ενώ ο χαλκός μπορεί να επιλεγεί όπου απαιτείται υψηλότερη αγωγιμότητα ή πιο συμπαγής διάταξη αγωγού. Η τελική επιλογή θα πρέπει να βασίζεται στον ηλεκτρικό υπολογισμό και τις συνθήκες εγκατάστασης.
Για έργα υποδομής και εξαγωγών, τα αρχεία παραγωγής και η τεκμηρίωση δοκιμών βοηθούν στην παροχή ιχνηλασιμότητας από την κατασκευή έως την παράδοση. Η Qiancheng διατηρεί αρχεία παραγωγής και δοκιμών που σχετίζονται με παρτίδες, τα οποία μπορούν να υποστηρίξουν την επιθεώρηση πελατών και την τεκμηρίωση ποιότητας έργου σύμφωνα με τις απαιτήσεις της παραγγελίας.
Τα έργα εξαγωγής ενδέχεται να απαιτούν πιστοποιητικά εργοστασίου, αρχεία επιθεώρησης, τεχνικές προδιαγραφές και άλλα δικαιολογητικά. Οι απαιτήσεις τεκμηρίωσης θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή, έτσι ώστε τα παρεχόμενα έγγραφα να ταιριάζουν με τις απαιτήσεις της σύμβασης, της διαδικασίας επιθεώρησης και της αγοράς προορισμού.
Το προϊόν μπορεί να χρησιμοποιηθεί σε συστήματα διανομής ηλεκτρικής ενέργειας μέσης τάσης 6/10kV που εξυπηρετούν βιομηχανικά πάρκα, εγκαταστάσεις εξόρυξης, σήραγγες δημοτικών υπηρεσιών κοινής ωφέλειας, υποδομές σιδηροδρομικών μεταφορών, νοσοκομεία και αστικούς υποσταθμούς. Η κατασκευή του καλωδίου και το μέγεθος του αγωγού πρέπει να επιλέγονται σύμφωνα με το συγκεκριμένο περιβάλλον εγκατάστασης και το ηλεκτρικό φορτίο.
Όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃, η εγκατάσταση πρέπει να ακολουθεί την καθορισμένη θερμοκρασία χειρισμού του κατασκευαστή. Όπου απαιτείται προθέρμανση, το καλώδιο θα πρέπει να είναι πάνω από 5℃ πριν από την τοποθέτηση. Κατά την εγκατάσταση, αποφύγετε την υπερβολική κάμψη, την πρόσκρουση και την επαφή με αιχμηρές άκρες που θα μπορούσαν να καταστρέψουν το περίβλημα ή τη μόνωση.
Οι θήκες καλωδίων πρέπει να προστατεύονται από κοψίματα, τριβές και μηχανικές κρούσεις κατά τη μεταφορά και την τοποθέτηση. Για υπόγειες εγκαταστάσεις, απαιτούνται κατάλληλες διαδικασίες στεγανοποίησης, αρμών και τερματισμού για τον περιορισμό της εισροής νερού. Η καθορισμένη ακτίνα κάμψης και η τάση έλξης πρέπει επίσης να τηρούνται κατά την εγκατάσταση.
Τα μονοπύρηνα καλώδια εναλλασσόμενου ρεύματος δεν πρέπει να περνούν μεμονωμένα μέσω σιδηρομαγνητικών χαλύβδινων αγωγών, επειδή τα επαγόμενα ρεύματα μπορούν να προκαλέσουν πρόσθετη θέρμανση. Όπου απαιτείται προστασία του αγωγού, η διάταξη των καλωδίων θα πρέπει να σχεδιάζεται σύμφωνα με τις ισχύουσες απαιτήσεις ηλεκτρικής εγκατάστασης.
Το πακέτο παράδοσης μπορεί να περιλαμβάνει εργοστασιακά πιστοποιητικά, αρχεία επιθεώρησης, τεχνικές προδιαγραφές και πληροφορίες ιχνηλασιμότητας παρτίδων σύμφωνα με τις απαιτήσεις της παραγγελίας. Για έργα στο εξωτερικό, μπορεί να προετοιμαστεί κινεζο-αγγλική τεκμηρίωση όταν απαιτείται για τελωνείο, επιθεώρηση ή παράδοση έργου.
Για την επιλογή προδιαγραφών, οι πελάτες μπορούν να παρέχουν το απαιτούμενο επίπεδο τάσης, υλικό αγωγού, επιφάνεια διατομής, μήκος καλωδίου, μέθοδο εγκατάστασης και συνθήκες εφαρμογής. Η Qiancheng μπορεί να ελέγξει αυτές τις απαιτήσεις και να παράσχει το αντίστοιχο προϊόν και την τεχνική τεκμηρίωση για την παραγγελία.
Α: Είναι κατάλληλο για συστήματα διανομής ηλεκτρικής ενέργειας μέσης τάσης σε βιομηχανικά πάρκα, εγκαταστάσεις εξόρυξης, σήραγγες δημοτικών υπηρεσιών κοινής ωφέλειας, υποδομές σιδηροδρομικών μεταφορών, νοσοκομεία και αστικούς υποσταθμούς. Η συγκεκριμένη κατασκευή θα πρέπει να επιλέγεται σύμφωνα με το περιβάλλον εγκατάστασης, τις απαιτήσεις φορτίου και τα ισχύοντα πρότυπα.
Α: Μια κατασκευή χαμηλής καπνού χωρίς αλογόνο μπορεί να καθοριστεί όταν απαιτείται από το έργο. Οι απαιτήσεις πυρασφάλειας θα πρέπει να επιβεβαιώνονται με βάση το ισχύον πρότυπο καλωδίων, τον τοπικό κώδικα πυρκαγιάς και τις προδιαγραφές του έργου πριν από την παραγωγή.
Α: Η επιλογή εξαρτάται από την τρέχουσα χωρητικότητα, την πτώση τάσης, το μέγεθος του αγωγού, το βάρος του καλωδίου, τις συνθήκες εγκατάστασης και το κόστος του έργου. Ο χαλκός θεωρείται γενικά όπου απαιτείται υψηλότερη αγωγιμότητα, ενώ το αλουμίνιο μπορεί να ληφθεί υπόψη όταν το χαμηλότερο βάρος καλωδίου είναι ένας σημαντικός παράγοντας έργου.
Α: Η ποιότητα παραγωγής ελέγχεται μέσω επιθεώρησης υλικού, ελέγχου διαδικασίας κατασκευής και δοκιμών τελικού προϊόντος. Τα αρχεία παραγωγής και δοκιμών που σχετίζονται με παρτίδες διατηρούνται για την υποστήριξη των απαιτήσεων ιχνηλασιμότητας και επιθεώρησης πελατών.
Α: Η εγκατάσταση πρέπει να ακολουθεί την καθορισμένη ελάχιστη θερμοκρασία χειρισμού και τις οδηγίες του κατασκευαστή. Όταν οι θερμοκρασίες περιβάλλοντος είναι κάτω από 0℃, μπορεί να απαιτείται προθέρμανση πάνω από 5℃ πριν από την τοποθέτηση. Το καλώδιο θα πρέπει επίσης να προστατεύεται από υπερβολική κάμψη, κρούση και αιχμηρές άκρες.
Α: Αυτή η διάταξη πρέπει γενικά να αποφεύγεται επειδή ένα μονοπύρηνο καλώδιο AC μέσα σε έναν σιδηρομαγνητικό αγωγό χάλυβα μπορεί να δημιουργήσει επαγόμενα ρεύματα και πρόσθετη θερμότητα. Η διάταξη του αγωγού και η ομαδοποίηση των καλωδίων θα πρέπει να σχεδιάζονται σύμφωνα με τις ισχύουσες απαιτήσεις εγκατάστασης.
