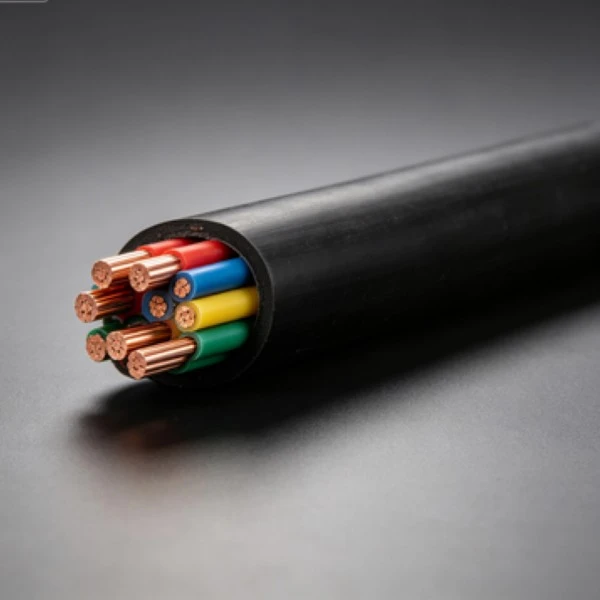

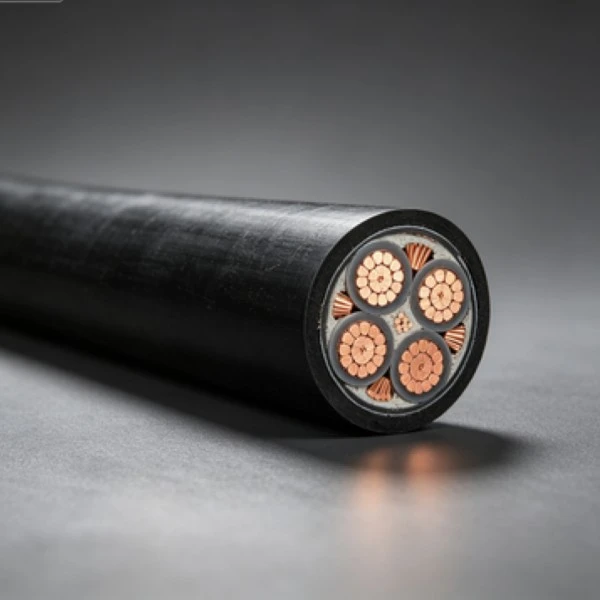

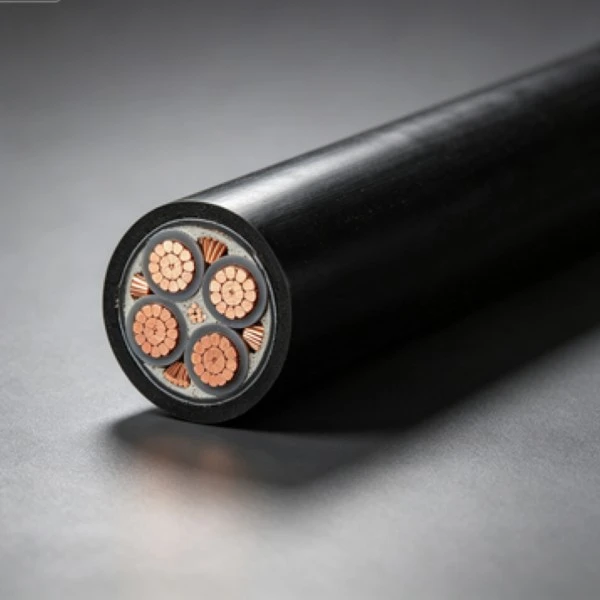

Το καλώδιο τροφοδοσίας χαμηλής τάσης από χαλκό PVC είναι μια κατασκευή καλωδίου τροφοδοσίας χαμηλής τάσης που χρησιμοποιεί χάλκινους αγωγούς με μόνωση PVC. Η Qiancheng κατασκευάζει αυτόν τον τύπο καλωδίου σε διαφορετικά μεγέθη αγωγών και διαμορφώσεις για διανομή ισχύος κτιρίων, συνδέσεις εξοπλισμού και άλλα σταθερά κυκλώματα χαμηλής τάσης. Η απαιτούμενη διατομή αγωγού, η μέθοδος εγκατάστασης, το μήκος καλωδίου και το περιβάλλον λειτουργίας πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
Το Qiancheng μπορεί να κανονίσει την παραγωγή σύμφωνα με την απαιτούμενη διατομή αγωγού, μήκος καλωδίου, ποσότητα και κατασκευή καλωδίου. Τα κοινά μεγέθη αγωγών καλύπτουν εφαρμογές από κυκλώματα μικρών διακλαδώσεων έως διανομή χαμηλής τάσης υψηλότερου ρεύματος. Για παραγγελίες έργου, οι προδιαγραφές, η συσκευασία, η σήμανση του περιβλήματος και οι απαιτήσεις παράδοσης μπορούν να επιβεβαιωθούν πριν από την παραγωγή.
Οι διαθέσιμες προδιαγραφές μπορούν να επιλεγούν σύμφωνα με το απαιτούμενο μέγεθος αγωγού και τις συνθήκες εγκατάστασης. Η ταυτοποίηση τροφοδοσίας και περιβλήματος μπορεί να συζητηθεί για έργα που απαιτούν συγκεκριμένα μήκη καλωδίων ή πληροφορίες αναγνώρισης.

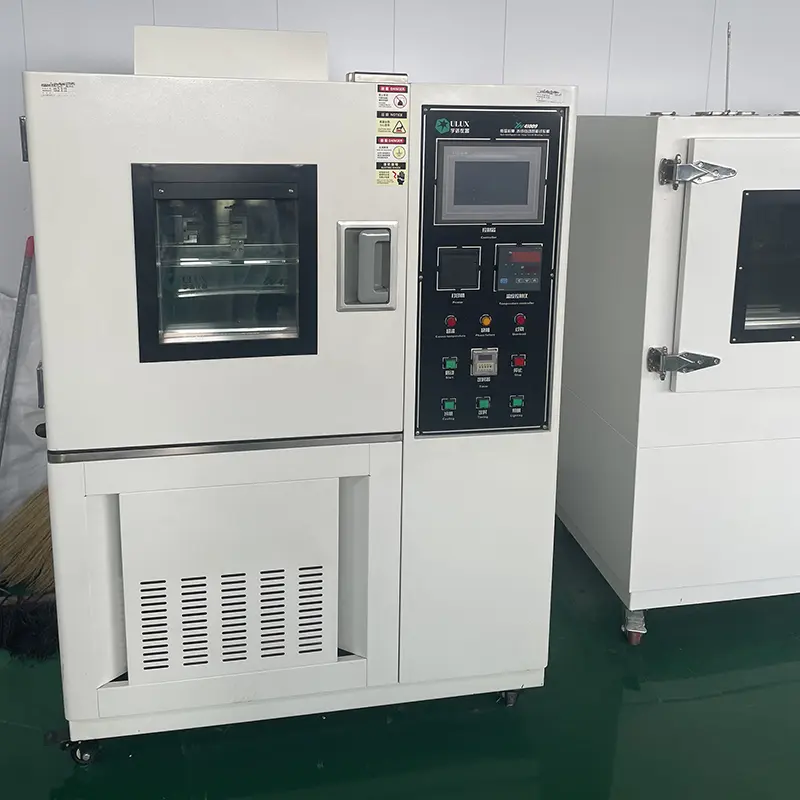

Τα τελειωμένα καλώδια μπορούν να επιθεωρηθούν για αντίσταση αγωγού, κατάσταση μόνωσης, συνοχή διαστάσεων και άλλες ισχύουσες απαιτήσεις. Τα αρχεία επιθεώρησης και τα τεχνικά έγγραφα μπορούν να παρέχονται σύμφωνα με τις προδιαγραφές του προϊόντος και τις απαιτήσεις του έργου.
Ο έλεγχος παραγωγής καλύπτει την επεξεργασία αγωγών, την εξώθηση μόνωσης PVC και την επιθεώρηση τελικού καλωδίου. Οι βασικές διαστάσεις όπως η διάμετρος του αγωγού, το πάχος της μόνωσης και η τελική εξωτερική διάμετρος ελέγχονται σε σχέση με τις ισχύουσες τεχνικές απαιτήσεις για τη διατήρηση της συνέπειας μεταξύ των παρτίδων παραγωγής.
Το μέγεθος και η κατασκευή του αγωγού πρέπει να ταιριάζουν με το αναμενόμενο φορτίο, το επίπεδο τάσης, τη μέθοδο τοποθέτησης, τη θερμοκρασία περιβάλλοντος και τις μηχανικές συνθήκες. Η σταθερή καλωδίωση εσωτερικού χώρου, ο αγωγός καλωδίων, οι συνδέσεις εξοπλισμού και άλλες εφαρμογές χαμηλής τάσης ενδέχεται να απαιτούν διαφορετικές προδιαγραφές ακόμα και όταν η ονομαστική τάση είναι η ίδια.
|
Ονομαστική ενότητα (mm²) |
Ελάχιστος αριθμός καλωδίων αγωγών |
Εξωτερική διάμετρος αγωγού (mm) |
Ονομαστικό πάχος μόνωσης PVC/mm |
Κατά προσέγγιση εξωτερική διάμετρος μόνωσης/mm |
Μέγιστη αντίσταση αγωγού στα 20℃(Ω/km) χαλκός |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (Β) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5 (Β) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (Β) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (Β) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Οι χάλκινοι αγωγοί παρέχουν τη διαδρομή μεταφοράς ρεύματος, ενώ η μόνωση PVC διαχωρίζει τον αγωγό από το περιβάλλον. Η πραγματική ικανότητα μεταφοράς ρεύματος και η επιτρεπόμενη θερμοκρασία λειτουργίας εξαρτώνται από το μέγεθος του αγωγού, τη μέθοδο εγκατάστασης, τις συνθήκες περιβάλλοντος και τις ισχύουσες προδιαγραφές καλωδίου.
Οι ενώσεις PVC μπορούν να παρέχουν χαρακτηριστικά επιβραδυντικά φλόγας ανάλογα με την επιλεγμένη σύνθεση υλικού και το ισχύον πρότυπο προϊόντος. Όταν ένα έργο προσδιορίζει μια συγκεκριμένη ταξινόμηση επιβραδυντικού φλόγας, ο απαιτούμενος βαθμός θα πρέπει να επιβεβαιώνεται με βάση την τεχνική τεκμηρίωση του καλωδίου αντί να λαμβάνεται μόνο από το υλικό PVC.
Η μόνωση και το περίβλημα PVC παρέχουν προστασία από τον κανονικό χειρισμό και την έκθεση στο περιβάλλον που συναντάται κατά την κατάλληλη εγκατάσταση. Κατά τη διάρκεια της κατασκευής, το καλώδιο θα πρέπει ακόμα να προστατεύεται από υπερβολική δύναμη έλξης, αιχμηρές άκρες, σύνθλιψη και κάμψη πέρα από τα καθορισμένα όρια.
Το καλώδιο μπορεί να ληφθεί υπόψη για κοινές εσωτερικές και εξωτερικές εγκαταστάσεις χαμηλής τάσης όταν η επιλεγμένη κατασκευή PVC ταιριάζει με τις περιβαλλοντικές συνθήκες. Η υγρασία, η θερμοκρασία, το ηλιακό φως, η χημική έκθεση και η μηχανική φόρτιση θα πρέπει να αξιολογούνται για εγκαταστάσεις εκτός των κανονικών συνθηκών καλωδίωσης του κτιρίου.
Το σωστό μέγεθος αγωγού, η προστασία του κυκλώματος και η μέθοδος εγκατάστασης είναι σημαντικά για την ασφαλή λειτουργία. Η επιλογή καλωδίου θα πρέπει να λαμβάνει υπόψη το αναμενόμενο ρεύμα φορτίου, την πτώση τάσης, τη θερμοκρασία περιβάλλοντος, τις συνθήκες ομαδοποίησης και την επιτρεπόμενη μέθοδο εγκατάστασης. Η κρυφή εγκατάσταση θα πρέπει επίσης να ακολουθεί τον ισχύοντα τοπικό ηλεκτρικό κώδικα.
Το καλώδιο τροφοδοσίας χαμηλής τάσης από χαλκό PVC μπορεί να καθοριστεί για κυκλώματα χαμηλής τάσης σε σπίτια, διαμερίσματα και άλλα κτίρια, συμπεριλαμβανομένων των κυκλωμάτων φωτισμού, πρίζας και διακλάδωσης εξοπλισμού. Ο τύπος του αγωγού, το μέγεθος του αγωγού και οι συνθήκες εγκατάστασης θα πρέπει να επιβεβαιώνονται σύμφωνα με τον ηλεκτρικό σχεδιασμό.
Οι τυπικές εφαρμογές περιλαμβάνουν καταστήματα, γραφεία, ξενοδοχεία, σχολεία, νοσοκομεία και άλλα εμπορικά ή δημόσια κτίρια όπου απαιτούνται κυκλώματα ισχύος χαμηλής τάσης. Η προδιαγραφή του καλωδίου πρέπει να ταιριάζει με το φορτίο κυκλώματος, τη μέθοδο δρομολόγησης και τις τοπικές ηλεκτρικές απαιτήσεις.
Το καλώδιο μπορεί να χρησιμοποιηθεί για κατάλληλα προσωρινά ή μόνιμα κυκλώματα χαμηλής τάσης σε εργοτάξια, προκατασκευασμένα κτίρια και εργοταξιακές εγκαταστάσεις. Όταν τα καλώδια εκτίθενται σε επαναλαμβανόμενες κινήσεις, πρόσκρουση ή έλξη, θα πρέπει να λαμβάνεται υπόψη μια κατασκευή που προορίζεται ειδικά για ευέλικτη εξυπηρέτηση.
Τα κυκλώματα χαμηλής τάσης σε συνεργεία, αποθήκες, εγκαταστάσεις logistics και άλλα ελαφρά βιομηχανικά περιβάλλοντα μπορούν να χρησιμοποιούν αυτόν τον τύπο καλωδίου για φωτισμό, συνδέσεις εξοπλισμού και διανομή ρεύματος. Η σκόνη, η θερμοκρασία, το λάδι και η έκθεση σε χημικά θα πρέπει να εξετάζονται κατά τον καθορισμό της κατάλληλης θήκης και μεθόδου εγκατάστασης.
Applications can include rural buildings, agricultural facilities, farm lighting and other low-voltage infrastructure. Outdoor or humid locations require attention to moisture protection, UV exposure, mechanical protection and the applicable installation method.
Το καλώδιο μπορεί να χρησιμοποιηθεί σε κατάλληλα κυκλώματα χαμηλής τάσης για φωτισμό, εξοπλισμό παρακολούθησης και υποστήριξη ηλεκτρικών εγκαταστάσεων σε κοινότητες, χώρους στάθμευσης, πάρκα και άλλα δημοτικά περιβάλλοντα. Η επιλεγμένη προδιαγραφή θα πρέπει να αντιστοιχεί στις πραγματικές συνθήκες δρομολόγησης και περιβάλλοντος.
Για έργα στο εξωτερικό, η κατασκευή καλωδίων και η τεκμηρίωση θα πρέπει να ελέγχονται με βάση τα ηλεκτρολογικά πρότυπα και τις απαιτήσεις πιστοποίησης που ισχύουν στην αγορά προορισμού. Το μέγεθος του αγωγού, η ονομαστική τάση, τα χαρακτηριστικά μόνωσης και θήκης, η συσκευασία, η σήμανση και η τεκμηρίωση δοκιμής μπορούν να επιβεβαιωθούν πριν από την αποστολή.
Το καλώδιο μπορεί επίσης να θεωρηθεί για κατάλληλες συνδέσεις εξοπλισμού χαμηλής τάσης, κυκλώματα διακλάδωσης και ηλεκτρικά συστήματα υποστήριξης. Εφαρμογές που περιλαμβάνουν συνεχή κίνηση, υψηλή μηχανική καταπόνηση, υψηλή θερμοκρασία ή εξειδικευμένες απαιτήσεις πυρασφάλειας ενδέχεται να απαιτούν διαφορετική κατασκευή καλωδίου.
Α: Η διατομή του αγωγού πρέπει να επιλέγεται σύμφωνα με το αναμενόμενο ρεύμα φορτίου, την επιτρεπόμενη πτώση τάσης, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος και το μήκος κυκλώματος. Οι τιμές που αναφέρονται στον τεχνικό πίνακα παρέχουν δεδομένα διαστάσεων αγωγού και αντίστασης, αλλά δεν πρέπει να χρησιμοποιούνται μόνα τους για τον προσδιορισμό του επιτρεπόμενου ρεύματος για μια συγκεκριμένη εγκατάσταση.
Α: Ο τεχνικός πίνακας περιλαμβάνει συμπαγείς και στροβιλιζόμενες κατασκευές για ορισμένα μικρότερα μεγέθη αγωγών, όπως 1,5 mm², 2,5 mm², 4 mm² και 6 mm². Η κατάλληλη κατασκευή εξαρτάται από την απαιτούμενη ευελιξία, τον τρόπο εγκατάστασης και τις ισχύουσες προδιαγραφές.
Α: Τα τυπικά στοιχεία επιθεώρησης μπορεί να περιλαμβάνουν αντίσταση DC αγωγού, κατάσταση μόνωσης, μετρήσεις διαστάσεων και δοκιμή αντοχής τάσης σύμφωνα με το ισχύον πρότυπο προϊόντος και τις προδιαγραφές αγοράς. Εάν ένα έργο απαιτεί συγκεκριμένες εκθέσεις επιθεώρησης ή αρχεία δοκιμών, αυτές οι απαιτήσεις θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
Α: Οι παραγγελίες στο εξωτερικό μπορούν να αναθεωρηθούν σύμφωνα με την τάση, το πρότυπο καλωδίου, τη σήμανση, τη συσκευασία και τις απαιτήσεις τεκμηρίωσης της αγοράς προορισμού. Το ισχύον πρότυπο θα πρέπει να προσδιορίζεται εκ των προτέρων, επειδή οι απαιτήσεις καλωδίων χαμηλής τάσης διαφέρουν μεταξύ των αγορών.
Α: Το μήκος του καλωδίου, η σήμανση αναγνώρισης και η συσκευασία μπορούν να συζητηθούν σύμφωνα με τις προδιαγραφές παραγωγής και την ποσότητα παραγγελίας. Για προσαρμοσμένες απαιτήσεις, οι απαιτούμενες πληροφορίες σήμανσης, η ανοχή μήκους, η μέθοδος συσκευασίας και η ποσότητα παράδοσης θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
Α: Παρέχετε την απαιτούμενη διατομή αγωγού, κατασκευή καλωδίου, ονομαστική τάση, συνολικό μήκος, ποσότητα παραγγελίας, εφαρμογή, μέθοδο εγκατάστασης και προορισμό παράδοσης. Για παραγγελίες έργων, θα πρέπει επίσης να περιλαμβάνονται το απαιτούμενο πρότυπο, τα έγγραφα επιθεώρησης, η σήμανση του περιβλήματος και οι προδιαγραφές συσκευασίας.
Α: Οι τυπικές κατασκευές καλωδίων τροφοδοσίας χαμηλής τάσης PVC επιλέγονται γενικά σύμφωνα με την καθορισμένη μέθοδο εγκατάστασης. Όταν το καλώδιο θα υποστεί συνεχή έλξη, επαναλαμβανόμενη κάμψη ή στρέψη, θα πρέπει να ληφθεί υπόψη ένα εύκαμπτο καλώδιο ειδικά σχεδιασμένο για κινητή υπηρεσία.
Α: Επιβεβαιώστε το μοντέλο καλωδίου, το μέγεθος του αγωγού, την ονομαστική τάση, το μήκος του καλωδίου και το ισχύον πρότυπο σύμφωνα με τις προδιαγραφές του έργου. Κατά την εγκατάσταση, τηρήστε την απαιτούμενη ακτίνα κάμψης και τις συνθήκες έλξης και προστατέψτε το καλώδιο από υπερβολική μηχανική δύναμη, αιχμηρές άκρες και ακατάλληλη περιβαλλοντική έκθεση.
Για μια προσφορά καλωδίου τροφοδοσίας χαμηλής τάσης από χαλκό PVC, δώστε το απαιτούμενο μέγεθος αγωγού, επίπεδο τάσης, ποσότητα, μήκος καλωδίου, μέθοδο εγκατάστασης και προορισμό. Το Qiancheng μπορεί να ελέγξει τις προδιαγραφές και να επιβεβαιώσει τις ισχύουσες απαιτήσεις παραγωγής και τεκμηρίωσης πριν από την τοποθέτηση της παραγγελίας.
