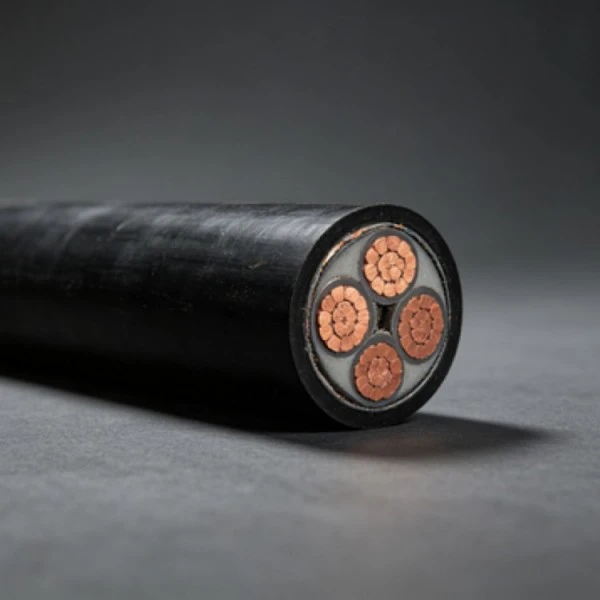

Το καλώδιο τροφοδοσίας χαμηλής τάσης Copper XLPE συνδυάζει χάλκινους αγωγούς με μόνωση διασυνδεδεμένου πολυαιθυλενίου (XLPE) για μετάδοση και διανομή ισχύος χαμηλής τάσης. Τα διαθέσιμα μεγέθη αγωγών καλύπτουν κοινές εφαρμογές κτιρίου, εξοπλισμού και διανομής, με κατασκευές συμπαγούς και λανθάνοντος αγωγού που περιλαμβάνονται στις αναφερόμενες προδιαγραφές. Το μέγεθος του καλωδίου, η μέθοδος εγκατάστασης και οι απαιτήσεις του έργου θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
| Ονομαστική τομή (mm²) | Ελάχ. καλώδια αγωγών | Αγωγός OD (mm) | Πάχος μόνωσης XLPE (mm) | Περίπου μόνωση OD (mm) | Μέγ. αντίσταση αγωγού στους 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (Β) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (Β) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (Β) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (Β) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

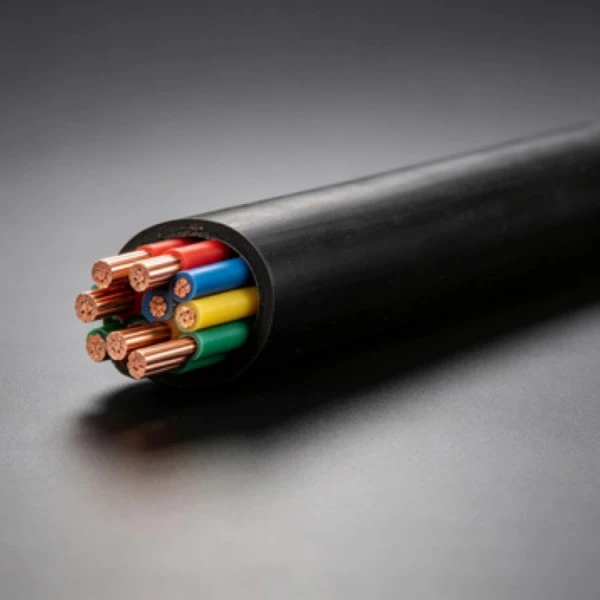

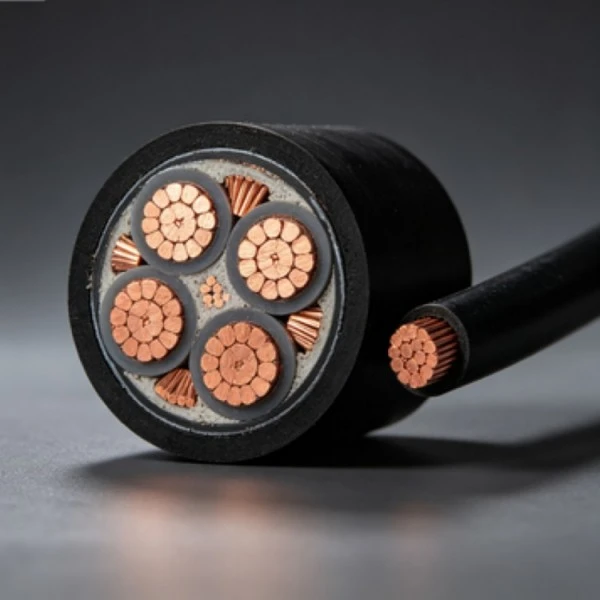

Ο αγωγός παρέχει την κύρια διαδρομή μεταφοράς ρεύματος του καλωδίου. Οι παρεχόμενες προδιαγραφές περιλαμβάνουν τόσο συμπαγείς όσο και στροβιλιζόμενες κατασκευές σε μικρότερες διατομές, ενώ τα μεγαλύτερα μεγέθη χρησιμοποιούν αγωγούς πολλαπλών συρμάτων. Οι τιμές αντίστασης αγωγού στους 20℃ παρατίθενται στον τεχνικό πίνακα για επαλήθευση προδιαγραφών.
Το διασταυρωμένο πολυαιθυλένιο παρέχει την κύρια ηλεκτρική μόνωση γύρω από τον χάλκινο αγωγό. Σε σύγκριση με το συνηθισμένο θερμοπλαστικό πολυαιθυλένιο, το XLPE επιλέγεται συνήθως για καλώδια τροφοδοσίας όπου απαιτούνται υψηλότερη θερμική ικανότητα και σταθερές ιδιότητες μόνωσης. Τα πραγματικά όρια θερμοκρασίας λειτουργίας πρέπει να ακολουθούν τις ισχύουσες προδιαγραφές προϊόντος.
Η διάμετρος του αγωγού, το πάχος της μόνωσης και η κατά προσέγγιση μονωμένη διάμετρος ποικίλλουν ανάλογα με την ονομαστική διατομή. Αυτές οι τιμές είναι σημαντικές κατά τον έλεγχο της συμβατότητας των καλωδίων με ακροδέκτες, αγωγούς, δίσκους καλωδίων και άλλα εξαρτήματα εγκατάστασης.
Η μόνωση παρέχει προστασία από τον κανονικό χειρισμό κατά την εγκατάσταση του καλωδίου. Ωστόσο, το καλώδιο δεν πρέπει να αντιμετωπίζεται ως υποκατάστατο μιας ειδικής εύκαμπτης ή θωρακισμένης κατασκευής όπου η εγκατάσταση περιλαμβάνει συνεχή κίνηση, σοβαρές μηχανικές κρούσεις, υπερβολική δύναμη έλξης ή άλλες ειδικές συνθήκες.
Ο συνδυασμός ενός χάλκινου αγωγού και της μόνωσης XLPE παρέχει μια συμβατική κατασκευή καλωδίου ισχύος χαμηλής τάσης για ηλεκτρική διανομή. Η αντίσταση του αγωγού, οι διαστάσεις μόνωσης και οι απαιτήσεις αντοχής σε τάση θα πρέπει να επαληθεύονται σύμφωνα με το ισχύον πρότυπο και τις προδιαγραφές του έργου πριν από την αποδοχή.
Το καλώδιο τροφοδοσίας χαμηλής τάσης Copper XLPE μπορεί να καθοριστεί σύμφωνα με το ηλεκτρικό φορτίο, το περιβάλλον εγκατάστασης και την απαιτούμενη κατασκευή αγωγού αντί να επιλέγει απλώς μια διατομή με βάση το ονομαστικό ρεύμα.
Οι διαστάσεις του τελειωμένου καλωδίου θα πρέπει να ελέγχονται με βάση τις ισχύουσες προδιαγραφές προϊόντος. Για την παρεχόμενη απαίτηση δοκιμής τάσης AC, το καλώδιο αντέχει3,5 kV για 5 λεπτάχωρίς διάσπαση σε θερμοκρασία περιβάλλοντος. Η ισχύουσα διαδικασία δοκιμής και τα κριτήρια αποδοχής θα πρέπει να επιβεβαιώνονται με βάση το σχετικό πρότυπο για το παραγγελθέν καλώδιο.
Η συνεχής αναγνώριση μπορεί να περιλαμβάνει το όνομα του κατασκευαστή, το μοντέλο του προϊόντος και την ονομαστική τάση, σύμφωνα με τις ισχύουσες απαιτήσεις σήμανσης. Το συγκεκριμένο περιεχόμενο σήμανσης μπορεί να επιβεβαιωθεί πριν από την παραγωγή, όταν το καλώδιο παρέχεται για εφαρμογή στο εξωτερικό ή για συγκεκριμένο έργο.
Η επιθεώρηση μπορεί να καλύψει την αντίσταση του αγωγού, τις μετρήσεις διαστάσεων, την κατάσταση μόνωσης και τις καθορισμένες ηλεκτρικές δοκιμές. Όταν το έργο απαιτεί αρχεία εργοστασιακών επιθεωρήσεων ή πρόσθετη τεκμηρίωση δοκιμών, αυτές οι απαιτήσεις θα πρέπει να επιβεβαιώνονται κατά την υποβολή της παραγγελίας.
Οι δίσκοι καλωδίων μπορούν να χρησιμοποιηθούν για διανομή ρεύματος σε κτίρια, εργοστάσια, υπόγεια και παρόμοιες εγκαταστάσεις. Τα καλώδια τροφοδοσίας και ελέγχου πρέπει να διατάσσονται σύμφωνα με τον ηλεκτρικό σχεδιασμό, με επαρκή χώρο για απαγωγή θερμότητας και πρόσβαση για επιθεώρηση. Τα στηρίγματα, τα διαστήματα στερέωσης και ο διαχωρισμός των καλωδίων θα πρέπει να ακολουθούν τις ισχύουσες προδιαγραφές εγκατάστασης.
Για την άμεση ταφή, η διαδρομή του καλωδίου, το βάθος ταφής, οι συνθήκες του εδάφους και η μηχανική προστασία θα πρέπει να προσδιορίζονται σύμφωνα με το σχέδιο του έργου. Κατά την τοποθέτηση πρέπει να αποφεύγονται αιχμηρά αντικείμενα και υπερβολική μηχανική καταπόνηση. Όταν η εγκατάσταση μπορεί να εκτεθεί σε εκσκαφή ή εξωτερική κρούση, θα πρέπει να λαμβάνεται υπόψη η πρόσθετη μηχανική προστασία.
Η εγκατάσταση αγωγών μπορεί να χρησιμοποιηθεί για κρυφή καλωδίωση σε διαχωριστικά τοιχώματα, κατασκευές δαπέδου και άλλες προστατευμένες διαδρομές. Το εσωτερικό του αγωγού θα πρέπει να είναι απαλλαγμένο από υπολείμματα και αιχμηρές άκρες και το τράβηγμα του καλωδίου πρέπει να παραμένει εντός των επιτρεπόμενων μηχανικών ορίων. Οι αρμοί καλωδίων θα πρέπει να βρίσκονται σε προσβάσιμα κουτιά διακλάδωσης ή εξοπλισμό διανομής και όχι μέσα σε κρυφά τμήματα αγωγών.
Οι κατακόρυφες εγκαταστάσεις με ψηλό ύψος απαιτούν προσοχή στο βάρος του καλωδίου και στη διάταξη στερέωσης. Τα καλώδια πρέπει να στηρίζονται σε κατάλληλα διαστήματα αντί να επιτρέπεται στο πλήρες βάρος τους να ενεργεί σε ένα μόνο σημείο σύνδεσης. Το σύστημα στερέωσης θα πρέπει επίσης να αποτρέπει την υπερβολική κίνηση και τη μηχανική καταπόνηση κατά τη διάρκεια του σέρβις.
Η εγκατάσταση σε εξωτερικούς χώρους απαιτεί προσοχή στο ηλιακό φως, τη θερμοκρασία, την υγρασία, τη μηχανική προστασία και την κατασκευή του περιβλήματος του καλωδίου. Για την εναέρια δρομολόγηση, θα πρέπει να παρέχονται κατάλληλα στηρίγματα και κενά. Όταν το καλώδιο εκτίθεται σε συνθήκες εκτός του ονομαστικού εύρους εφαρμογής, μπορεί να απαιτείται εναλλακτική θήκη ή κατασκευή καλωδίου.
Οι αναφερόμενες προδιαγραφές κυμαίνονται από 1,5 mm² έως 400 mm². Τα μικρότερα μεγέθη περιλαμβάνουν επιλογές συμπαγούς και αδρανούς αγωγού, ενώ τα μεγαλύτερα μεγέθη χρησιμοποιούν κατασκευές πολλαπλών συρμάτων. Το απαιτούμενο μέγεθος πρέπει να επιλέγεται σύμφωνα με το ρεύμα φορτίου, την πτώση τάσης, τη μέθοδο εγκατάστασης και τις ισχύουσες ηλεκτρικές απαιτήσεις.
Οι συμπαγείς αγωγοί χρησιμοποιούν ένα μόνο αγωγό σύρμα, ενώ οι λανθάνουσες κατασκευές αποτελούνται από πολλαπλά καλώδια. Οι συμπαγείς αγωγοί μπορεί να είναι κατάλληλοι για σταθερή καλωδίωση όπου η ευελιξία δεν είναι σημαντική απαίτηση. Οι λανθάνοντες αγωγοί παρέχουν ευκολότερο χειρισμό όπου το καλώδιο πρέπει να δρομολογηθεί γύρω από τον εξοπλισμό ή μέσω πιο περίπλοκων διαδρομών εγκατάστασης.
Δώστε τη διατομή του αγωγού, την κατασκευή του αγωγού, την ονομαστική τάση, το απαιτούμενο μήκος καλωδίου, την ποσότητα, τη μέθοδο εγκατάστασης και τον προορισμό παράδοσης. Για παραγγελίες έργων, το ισχύον πρότυπο, τα έγγραφα επιθεώρησης, οι απαιτήσεις σήμανσης και οι προδιαγραφές συσκευασίας θα πρέπει επίσης να επιβεβαιωθούν.
Τα προσαρμοσμένα μήκη καλωδίων και η σήμανση αναγνώρισης μπορούν να συζητηθούν σύμφωνα με τις προδιαγραφές παραγωγής και την ποσότητα παραγγελίας. Για προσαρμοσμένες παραγγελίες, δώστε το απαιτούμενο μήκος, την ανοχή, το περιεχόμενο σήμανσης, τη μέθοδο συσκευασίας και το χρονοδιάγραμμα παράδοσης, ώστε αυτές οι λεπτομέρειες να μπορούν να αναθεωρηθούν πριν από την παραγωγή.
Ανάλογα με το ισχύον πρότυπο προϊόντος και τις προδιαγραφές αγοράς, η επιθεώρηση μπορεί να περιλαμβάνει αντίσταση αγωγού, μετρήσεις διαστάσεων, ελέγχους που σχετίζονται με τη μόνωση και δοκιμή αντοχής τάσης AC. Εάν ένα έργο απαιτεί συγκεκριμένη εργοστασιακή έκθεση δοκιμής ή μορφή επιθεώρησης, αυτό θα πρέπει να δηλώνεται πριν από την παραγωγή.
Μπορεί να θεωρηθεί για εξωτερικές ή υπόγειες εφαρμογές όταν η επιλεγμένη κατασκευή καλωδίου και το περίβλημα είναι κατάλληλα για το περιβάλλον εγκατάστασης. Οι συνθήκες του εδάφους, η υγρασία, το ηλιακό φως, η μηχανική φόρτιση και η θερμοκρασία εγκατάστασης θα πρέπει να επανεξεταστούν πριν από την επιβεβαίωση των προδιαγραφών.
Μια τυπική κατασκευή καλωδίου ισχύος χαμηλής τάσης δεν θα πρέπει να καθορίζεται αυτόματα για συνεχή έλξη, επαναλαμβανόμενη κάμψη ή στρεπτική κίνηση. Ο εξοπλισμός με αυτές τις απαιτήσεις απαιτεί συνήθως μια ευέλικτη κατασκευή καλωδίου ειδικά σχεδιασμένη για υπηρεσίες κινητής τηλεφωνίας.
Επιβεβαιώστε το μοντέλο προϊόντος, τη διατομή του αγωγού, την κατασκευή του αγωγού, τις διαστάσεις μόνωσης, το μήκος του καλωδίου, τη σήμανση και το ισχύον πρότυπο. Για επαναλαμβανόμενα έργα, η διατήρηση αυτών των προδιαγραφών συνεπής συμβάλλει στη μείωση των διαφορών μεταξύ των παρτίδων παραγωγής και απλοποιεί την εισερχόμενη επιθεώρηση.
Παρέχετε το απαιτούμενο μέγεθος αγωγού, κατασκευή, μήκος καλωδίου, ποσότητα, μέθοδο εγκατάστασης και προορισμό.Qianchengμπορεί να εξετάσει τις τεχνικές απαιτήσεις και να επιβεβαιώσει τις διαθέσιμες προδιαγραφές και τεκμηρίωση πριν από την παραγωγή.
