Qianchengπαρέχει Καλώδια τροφοδοσίας χαμηλής τάσης με ονομαστική τάση 0,6/1kV για διανομή ρεύματος χαμηλής τάσης και σύνδεση εξοπλισμού. Η σειρά περιλαμβάνει κατασκευές αγωγών από χαλκό και αλουμίνιο με XLPE, PVC και ειδικές επιλογές μόνωσης ή επένδυσης. Ανάλογα με το έργο, τα καλώδια μπορούν να παρέχονται σε μονοπύρηνες ή πολλαπλές διαμορφώσεις για σταθερή εγκατάσταση σε κτίρια, βιομηχανικές εγκαταστάσεις, έργα υποδομής και συστήματα ανανεώσιμων πηγών ενέργειας.
Οι κύριοι παράγοντες επιλογής περιλαμβάνουν το υλικό του αγωγού, τη διατομή του αγωγού, τον αριθμό των πυρήνων, τη μόνωση και την κατασκευή του περιβλήματος, τη μέθοδο εγκατάστασης και το ηλεκτρικό φορτίο του κυκλώματος. Για εφαρμογές με πρόσθετες απαιτήσεις πυρασφάλειας, μπορούν να επιλεγούν οι ισχύουσες επιλογές επιβραδυντικού φλόγας, πυρίμαχης ή χαμηλής καπνού σύμφωνα με τις απαιτούμενες προδιαγραφές και το περιβάλλον εγκατάστασης.
| Όνομα προϊόντος | Διαθέσιμες προδιαγραφές | Εκτίμηση τάσης | Διαμορφώσεις |
|---|---|---|---|
| Καλώδια τροφοδοσίας χαμηλής τάσης | Cu/Al XLPE, FR, LSZH, μόνωση PVC | 0,6/1kV | Αγωγός μονοπύρηνων / πολλαπλών πυρήνων, χαλκού ή αλουμινίου |

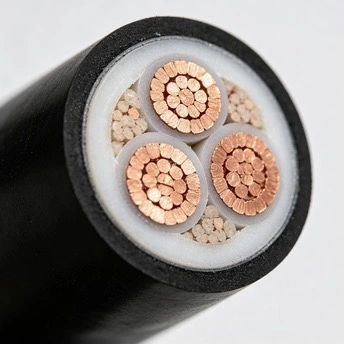

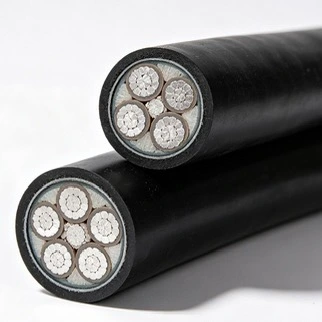

Οι αγωγοί χαλκού και αλουμινίου είναι διαθέσιμοι για διαφορετικές ηλεκτρικές απαιτήσεις και απαιτήσεις εγκατάστασης. Ο χαλκός επιλέγεται συνήθως όπου απαιτείται υψηλότερη αγωγιμότητα και μεγαλύτερη ευελιξία του αγωγού, ενώ το αλουμίνιο μπορεί να μειώσει το βάρος του αγωγού και το κόστος υλικού για κατάλληλες εφαρμογές διανομής ισχύος. Η τελική διατομή του αγωγού πρέπει να προσδιορίζεται σύμφωνα με τις απαιτήσεις μεταφοράς ρεύματος, τις συνθήκες εγκατάστασης, την επιτρεπόμενη πτώση τάσης και τα ισχύοντα πρότυπα.
Η μόνωση XLPE χρησιμοποιείται συνήθως για μετάδοση ισχύος χαμηλής τάσης λόγω των ιδιοτήτων ηλεκτρικής της μόνωσης και της υψηλότερης θερμοκρασίας συνεχούς λειτουργίας σε σύγκριση με τη συμβατική μόνωση PVC. Για τις εφαρμοστέες κατασκευές καλωδίων, η θερμοκρασία λειτουργίας του αγωγού μπορεί να φτάσει έως και τους 90°C υπό τις καθορισμένες συνθήκες, ενώ η θερμοκρασία βραχυκυκλώματος μπορεί να φτάσει έως και τους 250°C για το σχετικό σύστημα μόνωσης XLPE.

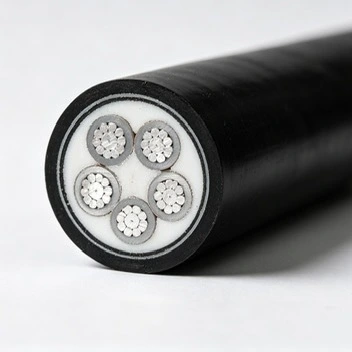

Οι κατασκευές με μόνωση PVC είναι επίσης διαθέσιμες για εφαρμογές όπου οι απαιτούμενες ηλεκτρικές, μηχανικές και περιβαλλοντικές συνθήκες είναι κατάλληλες. Η επιλογή μεταξύ κατασκευών XLPE, PVC, πυρασφάλειας και χαμηλής καπνού θα πρέπει να βασίζεται στο περιβάλλον εγκατάστασης και όχι μόνο στον τύπο υλικού.
Τα καλώδια μονού πυρήνα χρησιμοποιούνται συνήθως για κυκλώματα υψηλότερου ρεύματος και συγκεκριμένες ρυθμίσεις εγκατάστασης, ενώ τα καλώδια πολλαπλών πυρήνων μπορούν να απλοποιήσουν την κατανομή πολλαπλών κυκλωμάτων στο ίδιο συγκρότημα καλωδίων. Οι τυπικές διαμορφώσεις περιλαμβάνουν κατασκευές ενός πυρήνα και από 2 έως 5 πυρήνες, με την επιφύλαξη των ειδικών προδιαγραφών του προϊόντος.
Για εγκαταστάσεις όπου η συμπεριφορά της πυρκαγιάς και η παραγωγή καπνού αποτελούν σημαντικά ζητήματα σχεδιασμού, η Qiancheng μπορεί να παρέχει κατάλληλες επιλογές καλωδίων FR και LSZH. Οι επιβραδυντικές ή πυρίμαχες κατασκευές θα πρέπει να επιλέγονται σύμφωνα με το απαιτούμενο επίπεδο πυρασφάλειας και τις προδιαγραφές του έργου, ενώ οι κατασκευές LSZH θεωρούνται γενικά για κλειστά ή δημόσια περιβάλλοντα όπου πρέπει να ελέγχονται οι εκπομπές καπνού και αλογόνου.
Αυτές οι επιλογές δεν είναι εναλλάξιμες. Ένα καλώδιο επιβραδυντικό φλόγας, ένα καλώδιο ανθεκτικό στη φωτιά και ένα καλώδιο LSZH καλύπτουν διαφορετικές απαιτήσεις απόδοσης, επομένως η απαιτούμενη κατασκευή θα πρέπει να επιβεβαιωθεί σύμφωνα με το ισχύον πρότυπο έργου, το περιβάλλον εγκατάστασης και τις απαιτήσεις δοκιμών.
Το ισχύον πρότυπο εξαρτάται από την κατασκευή του καλωδίου και τις απαιτήσεις του έργου. Η γκάμα προϊόντων μπορεί να κατασκευαστεί και να δοκιμαστεί σύμφωνα με σχετικά κινεζικά, διεθνή και περιφερειακά πρότυπα, συμπεριλαμβανομένων των ακόλουθων προτύπων που καθορίζονται για τα ισχύοντα προϊόντα:
| Πρότυπο / Πιστοποίηση | Καθέκαστα |
|---|---|
| Κινεζικό Πρότυπο | GB/T 12706-2020 |
| Διεθνές Πρότυπο | IEC 60502 |
| Ευρωπαϊκό Πρότυπο | HD 620 |
| British Standard | BS 7870 |
| Πρότυπα πυρασφάλειας | NF C32-320, IEC 60332 |
Πριν από την αποστολή, τα σχετικά προϊόντα υποβάλλονται σε ποιοτικούς ελέγχους που καλύπτουν βασικά χαρακτηριστικά καλωδίων. Οι τυπικοί έλεγχοι περιλαμβάνουν την αντίσταση του αγωγού, τις διαστάσεις μόνωσης και την απόδοση ηλεκτρικής αντοχής. Η πιστοποίηση CE και οι σχετικές εκθέσεις δοκιμών μπορούν να παρέχονται για τα ισχύοντα προϊόντα όπου απαιτείται από την αγορά προορισμού ή την τεκμηρίωση του έργου.
Το καλώδιο τροφοδοσίας χαμηλής τάσης χρησιμοποιείται για συνδέσεις διανομής ρεύματος και εξοπλισμού όπου η τάση του συστήματος εμπίπτει στην ισχύουσα ονομαστική τιμή 0,6/1kV. Οι κοινές εφαρμογές περιλαμβάνουν:
Η κατάλληλη προδιαγραφή καλωδίου θα πρέπει να καθορίζεται από τις πραγματικές ηλεκτρικές συνθήκες και τις συνθήκες εγκατάστασης. Οι βασικοί παράγοντες περιλαμβάνουν την απαιτούμενη ικανότητα μεταφοράς ρεύματος, το υλικό του αγωγού, τη διατομή του αγωγού, τον αριθμό των πυρήνων, την πτώση τάσης, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος και την απαιτούμενη απόδοση πυρκαγιάς ή καπνού.
Για υπόγεια, αγωγό, εσωτερική ή εξωτερική εγκατάσταση, η κατασκευή του καλωδίου θα πρέπει επίσης να ελεγχθεί για τις σχετικές μηχανικές, θερμικές και περιβαλλοντικές συνθήκες. Όταν ένα έργο προσδιορίζει ένα συγκεκριμένο πρότυπο ή πιστοποίηση, ο σχεδιασμός του καλωδίου και η διαθέσιμη τεκμηρίωση δοκιμής θα πρέπει να επιβεβαιώνονται πριν από την παραγγελία.
Το Qiancheng μπορεί να αναθεωρήσει την απαιτούμενη τάση, το υλικό αγωγού, τη διαμόρφωση του πυρήνα, τη μέθοδο εγκατάστασης και το ισχύον πρότυπο για να βοηθήσει στον προσδιορισμό της κατάλληλης προδιαγραφής καλωδίου χαμηλής τάσης για την προβλεπόμενη εφαρμογή.
