Το καλώδιο τροφοδοσίας χαμηλής τάσης Qiancheng Aluminium XLPE LSZH διαθέτει δομή ανθεκτική στη θερμότητα και αντοχή στην υγρασία για αξιόπιστη μετάδοση ισχύος. Είναι επιβραδυντικό φλόγας, χαμηλής κατανάλωσης καπνού και μη τοξικό και δεν παράγει διαβρωτικούς ατμούς κατά τη διάρκεια της πυρκαγιάς. Ο ελαφρύς σχεδιασμός μειώνει το κόστος του έργου. Είναι κατάλληλο για σενάρια διανομής ισχύος με υψηλές απαιτήσεις πυρασφάλειας και περιβαλλοντικής προστασίας, όπως δημόσια κτίρια, σιδηροδρομικές μεταφορές και υπόγειοι χώροι.
|
Ονομαστική περιοχή διατομής αγωγού (mm²) |
Πάχος μόνωσης (mm) |
Πάχος θήκης (mm) |
Κατά προσέγγιση εξωτερική διάμετρος καλωδίου (mm) |
DC Αντίσταση αγωγού Al (Ω/km) |
Δοκιμαστική τάση (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al σε απευθείας θαμμένο έδαφος (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Το καλώδιο τροφοδοσίας χαμηλής τάσης Qiancheng Aluminium XLPE LSZH υιοθετεί πρώτες ύλες χωρίς αλογόνο. Παρέχει υψηλή διαπερατότητα καπνού κατά την καύση χωρίς τοξικά διαβρωτικά αέρια, διευκολύνοντας την εκκένωση του προσωπικού. Πληροί υψηλής ποιότητας προδιαγραφές πυρασφάλειας για σιδηροδρομικές μεταφορές, νοσοκομεία και ούτω καθεξής, με άφθονα αρχεία αποδοχής δημοσίων κατασκευαστικών έργων στο εξωτερικό ως αποδεικτικά στοιχεία.
Σε σύγκριση με καλώδια με πυρήνα χαλκού της ίδιας προδιαγραφής, το αυτο-βάρος μειώνεται κατά περίπου. 30%, μειώνοντας το κόστος της πρώτης ύλης, της θαλάσσιας μεταφοράς και της χειρωνακτικής τοποθέτησης. Παρουσιάζει αξιοσημείωτα πλεονεκτήματα για έργα δημοτικών κεντρικών γραμμών μεγάλων αποστάσεων. Διαφορετικά από τα κατώτερα καλώδια αλουμινίου στην αγορά, αυτό το προϊόν χρησιμοποιεί ολοκαίνουργια ράβδο αλουμινίου υψηλής καθαρότητας, αποφεύγοντας την υπερβολική αντίσταση και τους κινδύνους υπερθέρμανσης που προκαλούνται από το ανακυκλωμένο ακάθαρτο αλουμίνιο.
Η μόνωση XLPE επιτρέπει τη μακροχρόνια θερμοκρασία λειτουργίας 90℃. Διαθέτει αντοχή στη γήρανση, αντοχή σε οξέα-αλκάλια και αντοχή στην υγρασία. Αντιστέκεται στο ράγισμα και τη γήρανση για μακροχρόνια τοποθέτηση σε εξωτερικούς χώρους ή σε αυλάκια καλωδίων, υπερτερώντας των καλωδίων με μόνωση PVC και μειώνοντας τα έξοδα συντήρησης-αντικατάστασης σε μεταγενέστερο στάδιο.

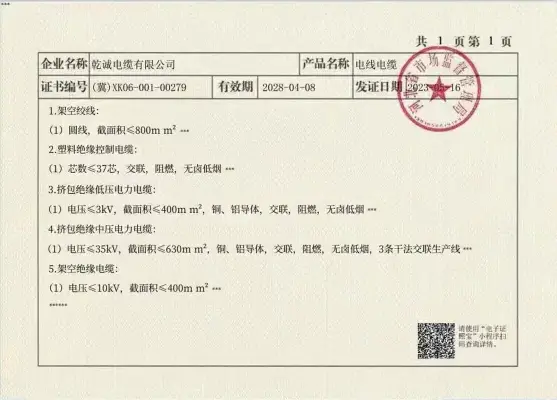

Για κάθε παρτίδα καλωδίου χαμηλής τάσης Qiancheng Aluminium XLPE LSZH, τα αρχεία δοκιμών που περιλαμβάνουν τη δοκιμή καύσης, τη δοκιμή αντοχής σε τάση και τη δοκιμή αντίστασης διατηρούνται για 5 χρόνια. Υποστηρίζεται η επανέλεγχος δειγματοληψίας επί τόπου πελάτη. Διαθέτουμε ένα διαπιστευμένο από το CNAS εργαστήριο. όλες οι δοκιμές ολοκληρώνονται εσωτερικά χωρίς εξωτερική ανάθεση.
Κατασκευή χωρίς αλογόνο και χωρίς βαρέα μέταλλα. Μόνο μια μικρή ποσότητα ελαφρού καπνού δημιουργείται στη φωτιά χωρίς εξαιρετικά τοξικά διαβρωτικά αέρια, διατηρώντας την ορατότητα για εκκένωση από τη σκηνή και μειώνοντας τους κινδύνους ασφυξίας και δηλητηρίασης. Είναι επιβραδυντικό της φλόγας να συγκρατεί τη συνεχή εξάπλωση της φλόγας κατά μήκος των καλωδίων και να αποτρέπει την ταχεία κλιμάκωση της πυρκαγιάς.
Σταθερή ειδική αντίσταση αγωγού αλουμινίου υψηλής καθαρότητας με αντίσταση 20℃ DC που συμμορφώνεται με τα πρότυπα. Η αύξηση της θερμοκρασίας είναι ελεγχόμενη κατά τη μακροχρόνια λειτουργία. Η μόνωση XLPE ομοιόμορφου πάχους περνά δοκιμές αντοχής τάσης-συχνότητας ισχύος για όλα τα τελειωμένα καλώδια. Η απόδοση της μόνωσης παραμένει σταθερή σε πολύπλοκα περιβάλλοντα, όπως τάφρους καλωδίων με υγρασία και υπόγειες σήραγγες κοινής ωφελείας, μειώνοντας τους κινδύνους διαρροής και βραχυκυκλώματος ηλεκτρικής ενέργειας. Οι πραγματικές μετρήσεις από πολλά έργα δημοτικών στο εξωτερικό δείχνουν πολύ χαμηλότερο ποσοστό αστοχίας από τα μη τυπικά καλώδια.
Η εύκαμπτη και ανθεκτική στη φθορά θήκη αντιστέκεται σε ζημιές από σύρσιμο και κάμψη κατά την κατασκευή για να μειώσει τους κινδύνους ηλεκτροπληξίας. Οι πρώτες ύλες δεν περιέχουν επιβλαβείς ουσίες αλογόνου χωρίς καυστική οσμή για εγκατάσταση σε κλειστούς χώρους, διασφαλίζοντας μακροχρόνια ασφαλή τροφοδοσία ρεύματος για πυκνοκατοικημένες τοποθεσίες.
Διανομή ρεύματος χαμηλής τάσης για σήραγγες μετρό, πλατφόρμες ελαφρών σιδηροδρομικών γραμμών και υπόγειες διαβάσεις.
Κυκλώματα διανομής ρεύματος για θαλάμους και χώρους έκτακτης ανάγκης σε νοσοκομεία και κέντρα υγείας.
Πυρασφάλεια και γενική διανομή ενέργειας για εκθεσιακά κέντρα, πολυώροφα κτίρια γραφείων, σχολεία και εμπορικά κέντρα.
Ολοκληρωμένες σήραγγες κοινής ωφέλειας, υπόγεια γκαράζ στάθμευσης και έργα πολιτικής αεράμυνας.
Εξωτερικές ελαφριές, φιλικές προς το περιβάλλον γραμμές κορμού διανομής ισχύος για νέες αστικές περιοχές και βιομηχανικά πάρκα.
Η ελάχιστη θερμοκρασία περιβάλλοντος τοποθέτησης δεν πρέπει να είναι χαμηλότερη από 0℃. Η προθέρμανση των καλωδίων συνιστάται για κατασκευή σε συνθήκες χαμηλής θερμοκρασίας για την αποφυγή εύθραυστων ρωγμών του περιβλήματος.
Ελάχιστη ακτίνα κάμψης ≥ 15 φορές την εξωτερική διάμετρο του καλωδίου. Κρατήστε το μακριά από αιχμηρές άκρες και γωνίες για να αποφύγετε τις γρατσουνιές στο μονωτικό στρώμα.
Κατάλληλο για εσωτερική δρομολόγηση δίσκου καλωδίων, υπαίθρια εναέρια εγκατάσταση και τοποθέτηση τάφρων καλωδίων. Απαγορεύεται η μακροχρόνια βύθιση στο νερό.
Πρέπει να υιοθετηθούν ειδικοί ακροδέκτες αλουμινίου για συνδέσεις αλουμινίου-αγωγού, με ταιριαστά εξαρτήματα πυροπροστασίας για αρμούς.
Κρατήστε την καλωδίωση μακριά από πηγές θερμότητας υψηλής θερμοκρασίας όσο το δυνατόν περισσότερο για να παρατείνετε τη διάρκεια ζωής του καλωδίου.

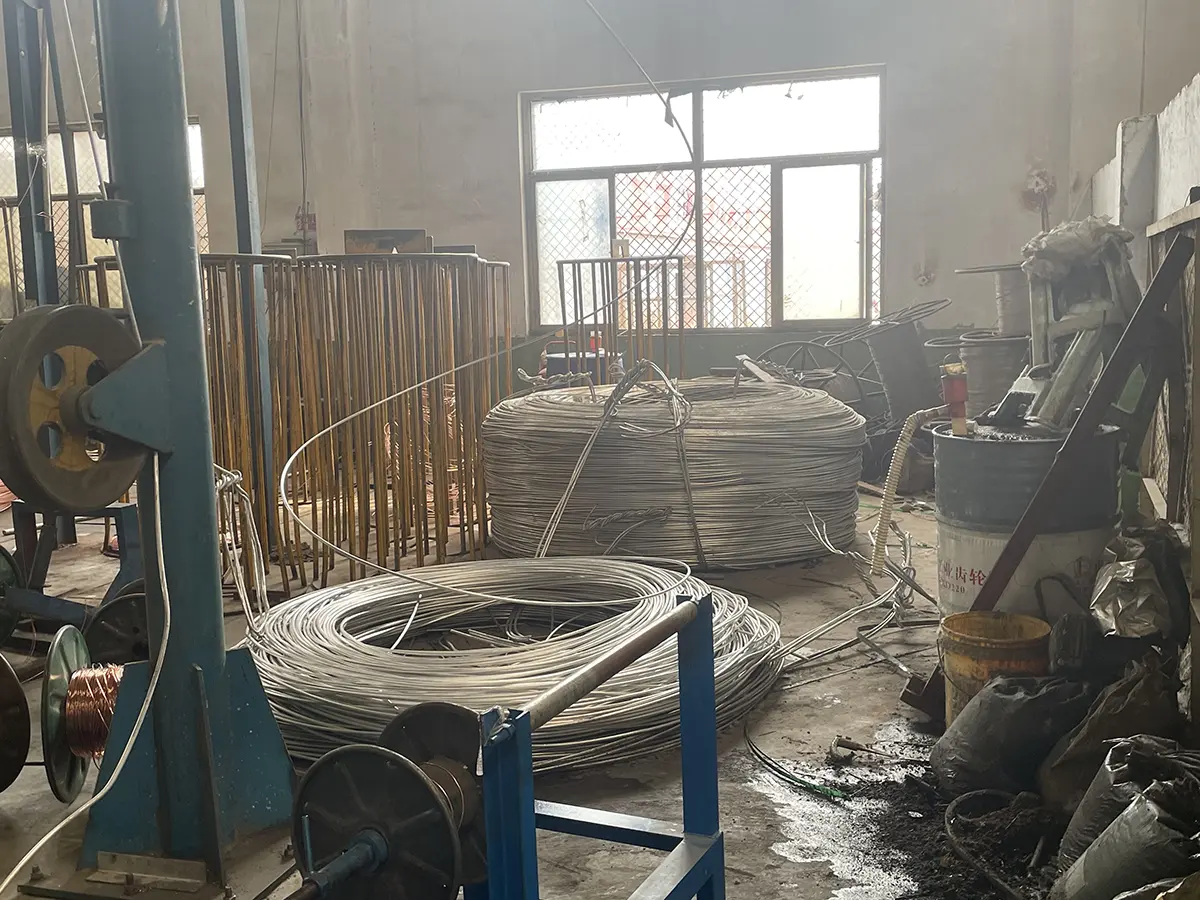

Η Qiancheng είναι μια μεγάλης κλίμακας κατασκευαστής φυσικών καλωδίων. Οι πληροφορίες σχετικά με τις εγκαταστάσεις του εργοστασίου, τις γραμμές παραγωγής και τα εργαστήρια δοκιμών είναι επαληθεύσιμες. Έχουμε αναλάβει πολλά έργα υποδομής στο εξωτερικό. Το καλώδιο τροφοδοσίας χαμηλής τάσης Qiancheng Aluminium XLPE LSZH υποστηρίζει κοπή μήκους και προσαρμοσμένη σήμανση καλωδίων. Διατίθενται πλήρη σετ πιστοποιητικών δοκιμών κινεζικής-αγγλικής γλώσσας για να βοηθήσουν στην αποδοχή του έργου και τον εκτελωνισμό.
Α: Αυτό το προϊόν πληροί προδιαγραφές πυρασφάλειας υψηλής ποιότητας για σιδηροδρομική μεταφορά. Έχουμε περιπτώσεις αποδοχής πολλαπλών έργων σιδηροδρομικής διαμετακόμισης δημόσιας κατασκευής στο εξωτερικό. Παρέχονται πλήρη έγγραφα δοκιμής και υποστηρίζεται η επανέλεγχος τρίτων για να διευκολυνθεί η ομαλή αποδοχή του έργου.
Α: Ο πυρήνας αλουμινίου διαθέτει μικρότερο βάρος και χαμηλότερο κόστος για υλικό, θαλάσσιο φορτίο και τοποθέτηση, κατάλληλο για γραμμές κορμού μεγάλων αποστάσεων. Ωστόσο, η ικανότητα μεταφοράς ρεύματος είναι κατώτερη από τον πυρήνα χαλκού. Οι παραλλαγές με πυρήνα χαλκού προτιμώνται για βρόχους μικρής απόστασης υψηλού ρεύματος.
Α: Δεν συνιστάται η άμεση χρήση συνηθισμένων χάλκινων τερματικών. Πρέπει να χρησιμοποιούνται ειδικοί ακροδέκτες αλουμινίου για τις συνδέσεις αλουμινίου-αγωγού και εξαρτήματα πυροπροστασίας πρέπει να εγκαθίστανται στους αρμούς για την αποφυγή αστοχιών υπερθέρμανσης που προκαλούνται από κακή επαφή.
Α: Η μόνωση XLPE είναι ανθεκτική στην υγρασία και ανθεκτική στα αλκάλια. Όλα τα τελειωμένα καλώδια περνούν δοκιμές αντοχής τάσης-συχνότητας ισχύος και παρέχουν σταθερή απόδοση μόνωσης υπό συνθήκες λειτουργίας σήραγγας. Ωστόσο, η μακροχρόνια βύθιση στο νερό θα απαγορεύεται αυστηρά. Διαφορετικά, η γήρανση του περιβλήματος θα συνεχίσει να επιταχύνεται.
Α: Η θερμοκρασία περιβάλλοντος τοποθέτησης δεν πρέπει να πέσει κάτω από 0℃. Προθερμάνετε τα καλώδια σε συνθήκες εργασίας χαμηλής θερμοκρασίας. Η αναγκαστική έλξη και η κάμψη απαγορεύονται για την αποφυγή εύθραυστης ρωγμής της θήκης σε συνθήκες χαμηλής θερμοκρασίας.
Α: Κρατήστε την καλωδίωση μακριά από αιχμηρές άκρες εξαρτημάτων για να αποφύγετε το ξύσιμο της θήκης και της μόνωσης. Εν τω μεταξύ, κρατήστε τα καλώδια μακριά από πηγές θερμότητας υψηλής θερμοκρασίας για να παρατείνετε τη διάρκεια ζωής.
