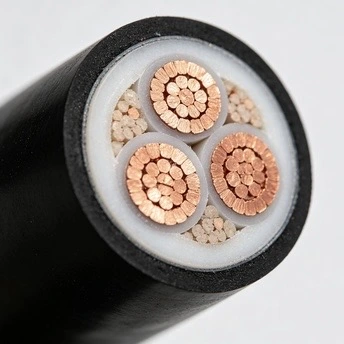

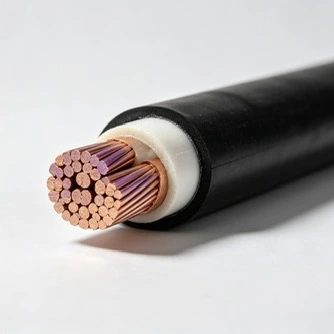

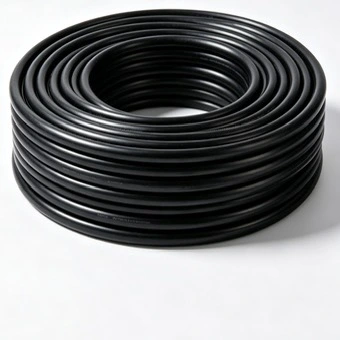

Το καλώδιο τροφοδοσίας χαμηλής τάσης Qiancheng Copper XLPE LSZH έχει σχεδιαστεί για διανομή ισχύος χαμηλής τάσης σε κτίρια και υποδομές όπου καθορίζεται η κατασκευή καλωδίων μειωμένου καπνού και χωρίς αλογόνο. Μπορεί να χρησιμοποιηθεί σε εγκαταστάσεις μετρό, νοσοκομεία, κτίρια γραφείων, σήραγγες κοινής ωφέλειας και άλλους κλειστούς χώρους, με μεγέθη αγωγών που επιλέγονται σύμφωνα με το απαιτούμενο φορτίο, τη μέθοδο εγκατάστασης και τις προδιαγραφές του έργου.
|
Ονομαστική διατομή αγωγού (mm²) |
Ελάχιστος αριθμός καλωδίων αγωγών |
Εξωτερική διάμετρος αγωγού (mm) |
Ονομαστικό πάχος μόνωσης XLPE (mm) |
Κατά προσέγγιση εξωτερική διάμετρος μόνωσης (mm) |
Μέγ. Αντίσταση αγωγού σε 20℃ χαλκό (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (Β) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (Β) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (Β) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (Β) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Το καλώδιο τροφοδοσίας χαμηλής τάσης Copper XLPE LSZH χρησιμοποιεί μόνωση XLPE για τον ηλεκτρικό διαχωρισμό μεταξύ του αγωγού και των γύρω εξαρτημάτων του καλωδίου. Το XLPE παρέχει υψηλότερη κανονική θερμοκρασία λειτουργίας από τη συμβατική μόνωση PVC και επιλέγεται συνήθως όπου απαιτούνται θερμική απόδοση, σταθερότητα μόνωσης και μακροπρόθεσμη ηλεκτρική αξιοπιστία. Τα πραγματικά όρια λειτουργίας πρέπει να ακολουθούν το ισχύον πρότυπο καλωδίων και τις προδιαγραφές του έργου.
Η κατασκευή LSZH προορίζεται για εγκαταστάσεις όπου πρέπει να ελέγχεται η παραγωγή καπνού και τα προϊόντα καύσης που περιέχουν αλογόνο. Η πυκνότητα καπνού και το αέριο οξέος αλογόνου είναι ξεχωριστά χαρακτηριστικά απόδοσης και θα πρέπει να επαληθεύονται σε σχέση με τα ισχύοντα πρότυπα δοκιμών και τις απαιτήσεις του έργου. Το IEC 61034 καλύπτει τη μέτρηση εκπομπών καπνού, ενώ το IEC 60754-1 καθορίζει μια μέθοδο για τον προσδιορισμό της περιεκτικότητας σε αέριο οξέος αλογόνου.
Το καλώδιο χρησιμοποιεί χάλκινους αγωγούς για μετάδοση ισχύος χαμηλής τάσης. Η αντίσταση του αγωγού είναι μια σημαντική παράμετρος για την εκτίμηση της πτώσης τάσης και των απωλειών λειτουργίας, ενώ η διατομή του αγωγού πρέπει να επιλέγεται σύμφωνα με την ικανότητα μεταφοράς ρεύματος, τις συνθήκες εγκατάστασης, τη θερμοκρασία περιβάλλοντος, την ομαδοποίηση και την επιτρεπόμενη πτώση τάσης.
Τα διαθέσιμα μεγέθη αγωγών στον τεχνικό πίνακα καλύπτουν μικρές απαιτήσεις ελέγχου και κυκλώματος διακλάδωσης καθώς και μεγαλύτερες εφαρμογές διανομής ισχύος χαμηλής τάσης. Η τελική επιλογή θα πρέπει να λαμβάνει υπόψη το συνδεδεμένο φορτίο, το μήκος κυκλώματος, τη μέθοδο εγκατάστασης, τις συνθήκες βραχυκυκλώματος και τις ισχύουσες τοπικές ηλεκτρικές απαιτήσεις και όχι μόνο τη διατομή του αγωγού.

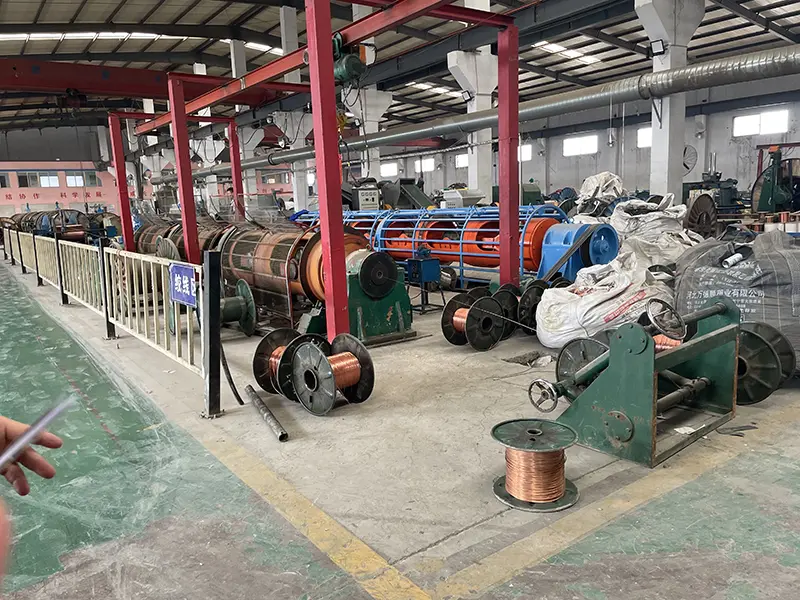

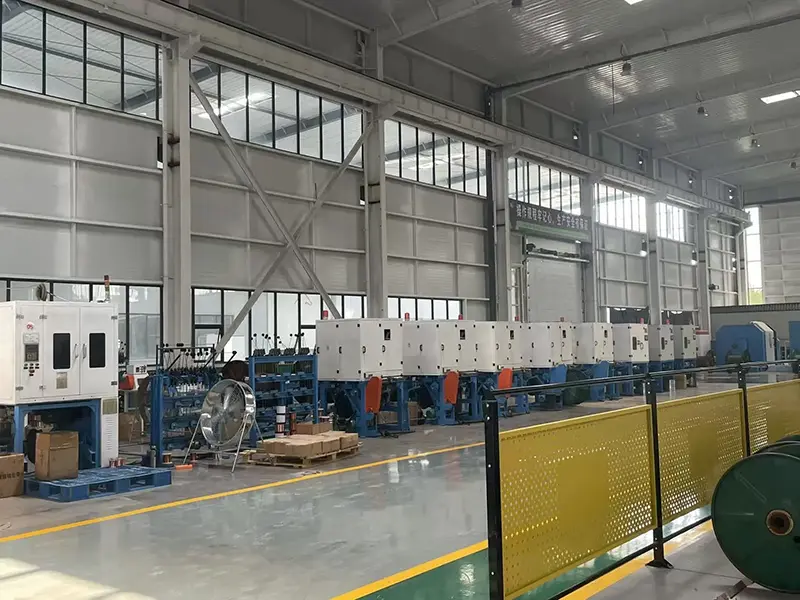

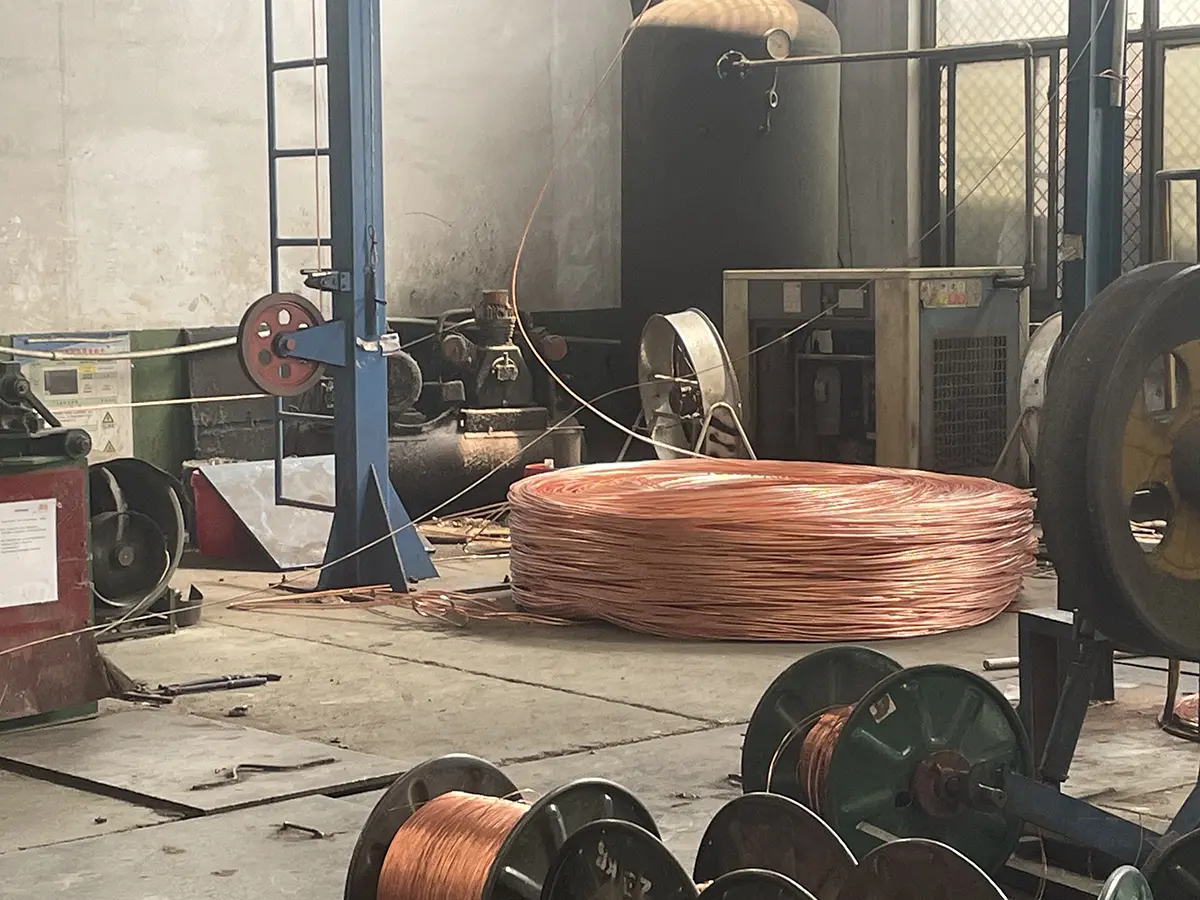

Η Qiancheng λειτουργεί τις δικές της εγκαταστάσεις παραγωγής με εξοπλισμό διέλασης και δοκιμών καλωδίων για την κατασκευή και τον συνήθη ποιοτικό έλεγχο. Τα αρχεία παραγωγής, η επιθεώρηση πρώτων υλών και τα αποτελέσματα δοκιμών ηλεκτρικών ή σχετικών με την καύση μπορούν να διατηρηθούν σύμφωνα με τις απαιτήσεις τεκμηρίωσης του έργου. Για έργα που απαιτούν πρόσθετη επαλήθευση, μπορούν να διευθετηθούν επισκέψεις στο εργοστάσιο και δειγματοληψία από τρίτους, υπό τους όρους του έργου.
Το υλικό αγωγού, η μονωτική ένωση, το υλικό θήκης, οι διαστάσεις του αγωγού και το πάχος της μόνωσης ελέγχονται κατά την παραγωγή σύμφωνα με τις ισχύουσες προδιαγραφές. Οι έλεγχοι διαστάσεων και οι ηλεκτρικές δοκιμές παρέχουν πρακτικά σημεία ελέγχου πριν απελευθερωθεί το τελικό καλώδιο για παράδοση.
Η τεκμηρίωση σε επίπεδο παρτίδας μπορεί να χρησιμοποιηθεί για τη σύνδεση του τελικού καλωδίου με τα αρχεία παραγωγής και επιθεώρησης. Όπου η τεκμηρίωση του έργου απαιτεί αναγνώριση τροχού, εκθέσεις δοκιμών ή αρχεία υλικού, οι απαιτούμενες πληροφορίες μπορούν να προετοιμαστούν με την αποστολή.
Για έργα εξαγωγών και υποδομών με ανεξάρτητες απαιτήσεις ποιοτικού ελέγχου, η επιθεώρηση ή η δειγματοληψία τρίτων μπορεί να συντονιστεί πριν από την αποστολή. Το εύρος της επιθεώρησης μπορεί να οριστεί σύμφωνα με τις προδιαγραφές αγοράς, τα ισχύοντα πρότυπα και τις απαιτήσεις αποδοχής.
Όπου καθορίζεται η δοκιμή IEC 60332, η σχετική κατασκευή καλωδίου μπορεί να αξιολογηθεί για τη διάδοση της φλόγας σύμφωνα με το εφαρμοστέο μέρος της σειράς IEC 60332. Το ακριβές επίπεδο δοκιμής θα πρέπει να επιβεβαιωθεί σε σχέση με τις προδιαγραφές του έργου, επειδή διαφορετικές κατασκευές καλωδίων και ρυθμίσεις εγκατάστασης ενδέχεται να απαιτούν διαφορετικές μεθόδους δοκιμής.
Η απόδοση χαμηλής κατανάλωσης καπνού είναι ιδιαίτερα σημαντική σε κλειστούς χώρους όπου ο καπνός μπορεί να επηρεάσει την ορατότητα, την εκκένωση και την πρόσβαση της πυροσβεστικής υπηρεσίας. Το IEC 61034 παρέχει μεθόδους δοκιμής για τη μέτρηση της πυκνότητας καπνού υπό καθορισμένες συνθήκες καύσης, επομένως η τεκμηρίωση του έργου θα πρέπει να προσδιορίζει την απαιτούμενη μέθοδο δοκιμής και το επίπεδο αποδοχής αντί να βασίζεται μόνο στον όρο "χαμηλός καπνός".
Για έργα που καθορίζουν υλικά χωρίς αλογόνο, οι σχετικές απαιτήσεις κατασκευής καλωδίων και δοκιμής υλικού θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή. Το IEC 60754-1 ασχολείται με τον προσδιορισμό του αερίου οξέος αλογόνου που προέρχεται από υλικά καλωδίων κατά την καύση, παρέχοντας ένα ξεχωριστό σημείο επαλήθευσης από τη διάδοση της φλόγας και τη δοκιμή πυκνότητας καπνού.
Το καλώδιο τροφοδοσίας χαμηλής τάσης Copper XLPE LSZH μπορεί να καθοριστεί για κυκλώματα διανομής χαμηλής τάσης σε σταθμούς μετρό, κτίρια σιδηροδρομικών μεταφορών, πλατφόρμες, χώρους εξυπηρέτησης και άλλες κλειστές υποδομές όπου τα έγγραφα έργου απαιτούν κατασκευή καλωδίων χαμηλής κατανάλωσης καπνού και αλογόνου.
Οι εφαρμογές μπορεί να περιλαμβάνουν κυκλώματα διανομής ισχύος που εξυπηρετούν θαλάμους, χώρους λειτουργίας, τμήματα έκτακτης ανάγκης, δημόσιους χώρους και υποστηρικτικές εγκαταστάσεις. Η επιλογή του καλωδίου θα πρέπει να ακολουθεί την ηλεκτρική σχεδίαση, τις προδιαγραφές πυρασφάλειας και τις απαιτήσεις εγκατάστασης του κτιρίου.
Το καλώδιο είναι κατάλληλο για διανομή χαμηλής τάσης σε κτίρια γραφείων, εμπορικά κέντρα, σχολεία, εκθεσιακές εγκαταστάσεις και άλλα δημόσια κτίρια όπου οι απαιτήσεις καπνού και προϊόντων καύσης αποτελούν μέρος των ηλεκτρικών προδιαγραφών.
Τυπικές εφαρμογές περιλαμβάνουν υπόγειους χώρους στάθμευσης, σήραγγες κοινής ωφέλειας, δωμάτια εξοπλισμού και άλλες κλειστές υποδομές υπηρεσιών. Ο σχεδιασμός της εγκατάστασης θα πρέπει να λαμβάνει υπόψη την ομαδοποίηση των καλωδίων, την απαγωγή θερμότητας, τη μηχανική προστασία και την πρόσβαση για συντήρηση.
Αεροδρόμια, σιδηροδρομικές εγκαταστάσεις, αίθουσες επικοινωνίας και άλλα τεχνικά κτίρια ενδέχεται να προσδιορίζουν κατασκευές καλωδίων LSZH για επιλεγμένα κυκλώματα χαμηλής τάσης. Ο τελικός τύπος καλωδίου θα πρέπει να ταιριάζει με τις απαιτήσεις λειτουργίας του κυκλώματος και πυρασφάλειας του έργου.
Το μέγεθος του καλωδίου θα πρέπει να ξεκινά με το ρεύμα σχεδιασμού και στη συνέχεια να ελέγχεται σε σχέση με τη μέθοδο εγκατάστασης, τις συνθήκες περιβάλλοντος, την ομάδα αγωγών και την επιτρεπόμενη θερμοκρασία. Η αντίσταση του αγωγού σε πίνακα μπορεί επίσης να χρησιμοποιηθεί ως μέρος των υπολογισμών πτώσης τάσης και απώλειας.
Για αγωγό, δίσκο ή άλλη κλειστή εγκατάσταση, ο διαθέσιμος χώρος, η ακτίνα κάμψης, η απαγωγή θερμότητας και οι συνθήκες έλξης θα πρέπει να ληφθούν υπόψη πριν από την παραγγελία. Οι μεγάλες διαδρομές καλωδίων ενδέχεται να απαιτούν πρόσθετη αναθεώρηση της πτώσης τάσης και της τάσης εγκατάστασης.
Οι εσωτερικές, υπόγειες και μερικώς εκτεθειμένες εγκαταστάσεις μπορεί να έχουν διαφορετικές απαιτήσεις για υγρασία, μηχανική προστασία, θερμοκρασία και έκθεση σε χημικά. Επομένως, η κατασκευή του καλωδίου θα πρέπει να επιβεβαιώνεται σε σχέση με το πραγματικό περιβάλλον εγκατάστασης και όχι να επιλέγεται μόνο από την τάση και το μέγεθος του αγωγού.
Για παραγγελίες υποδομής και εξαγωγής, τα έγγραφα προμήθειας μπορεί να περιλαμβάνουν φύλλα τεχνικών δεδομένων, αρχεία δοκιμών ρουτίνας, εκθέσεις επιθεώρησης, πληροφορίες συσκευασίας και ταυτοποίηση καρουλιού. Η παροχή αυτών των απαιτήσεων πριν από την παραγωγή βοηθά στην ευθυγράμμιση της κατασκευής και της επιθεώρησης με τη διαδικασία αποδοχής του έργου.
Για αναθεώρηση προδιαγραφών, οι πελάτες μπορούν να παρέχουν την ονομαστική τάση, το μέγεθος του αγωγού, το απαιτούμενο μήκος καλωδίου, τη μέθοδο εγκατάστασης, το αναμενόμενο φορτίο και το πρότυπο έργου. Το Qiancheng μπορεί να χρησιμοποιήσει αυτές τις λεπτομέρειες για να επιβεβαιώσει την κατάλληλη κατασκευή του καλωδίου τροφοδοσίας χαμηλής τάσης Copper XLPE LSZH και να προετοιμάσει την αντίστοιχη τεχνική τεκμηρίωση.
Για παραγγελίες έργου, είναι επίσης χρήσιμο να επιβεβαιωθούν τα απαιτούμενα επίπεδα δοκιμής επιβραδυντικού φλόγας, εκπομπών καπνού και αλογόνου πριν από την παραγωγή. Όπου ισχύουν επιθεωρήσεις από τρίτους ή ειδικές απαιτήσεις σήμανσης και τεκμηρίωσης ρολού, αυτές μπορούν να συμπεριληφθούν στην τεχνική συμφωνία και στις προδιαγραφές αγοράς.
Α: Η κατασκευή καλωδίου LSZH έχει σχεδιαστεί για να περιορίζει την παραγωγή καπνού και τα προϊόντα καύσης που περιέχουν αλογόνο όταν πληρούνται τα καθορισμένα υλικά και οι απαιτήσεις δοκιμής. Το συμβατικό καλώδιο PVC χρησιμοποιεί ένα πολυμερές σύστημα που περιέχει αλογόνο. Η σωστή επιλογή εξαρτάται από τις προδιαγραφές πυρασφάλειας και τα ισχύοντα πρότυπα για την εγκατάσταση.
Α: Το XLPE παρέχει ηλεκτρική μόνωση με υψηλότερη ικανότητα κανονικής θερμοκρασίας λειτουργίας από τη συμβατική μόνωση PVC. Χρησιμοποιείται συνήθως όπου απαιτείται σταθερή απόδοση μόνωσης και θερμική αντίσταση. Η επιτρεπόμενη θερμοκρασία λειτουργίας πρέπει να επιβεβαιώνεται από την ισχύουσα προδιαγραφή καλωδίου.
Α: Οι κύριοι παράγοντες περιλαμβάνουν το ρεύμα σχεδιασμού, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος, την ομαδοποίηση των καλωδίων, το μήκος κυκλώματος, την πτώση τάσης και τις συνθήκες βραχυκυκλώματος. Το μέγεθος του αγωγού θα πρέπει να καθορίζεται από τον πλήρη ηλεκτρικό σχεδιασμό και όχι μόνο από την ονομαστική τιμή ρεύματος.
Α: Μπορεί να θεωρηθεί για αυτές τις εφαρμογές όπου η προδιαγραφή του έργου απαιτεί ένα καλώδιο χαλκού χαμηλής τάσης με μόνωση XLPE και κατασκευή LSZH. Τα απαιτούμενα επίπεδα δοκιμής χωρίς φλόγα, καπνό και αλογόνο θα πρέπει να επιβεβαιωθούν σύμφωνα με το ισχύον πρότυπο του έργου πριν από την παραγγελία.
Α: Ανάλογα με τις απαιτήσεις της παραγγελίας, η τεκμηρίωση μπορεί να περιλαμβάνει τεχνικές προδιαγραφές, αρχεία επιθεώρησης ή δοκιμών, αναγνώριση τροχού, πληροφορίες συσκευασίας και άλλα συμφωνημένα έγγραφα ποιότητας. Η επιθεώρηση από τρίτους μπορεί επίσης να συντονιστεί όταν απαιτείται από το έργο.
Α: Ναι. Οι επισκέψεις στο εργοστάσιο και η δειγματοληψία ή η επιθεώρηση τρίτων μπορούν να συντονιστούν σύμφωνα με την παραγγελία και το σχέδιο επιθεώρησης. Το εύρος της επιθεώρησης θα πρέπει να συμφωνηθεί εκ των προτέρων, ώστε να είναι διαθέσιμα τα απαιτούμενα αρχεία παραγωγής, τα δείγματα και τα είδη δοκιμής.
Α: Οι χρήσιμες πληροφορίες περιλαμβάνουν το μέγεθος του αγωγού, τον αριθμό των πυρήνων, το απαιτούμενο μήκος καλωδίου, τη στάθμη τάσης, τη μέθοδο εγκατάστασης, τον προορισμό, το ισχύον πρότυπο και τυχόν συγκεκριμένες απαιτήσεις χωρίς φλόγα, καπνό ή αλογόνο. Εάν η τελική προδιαγραφή δεν έχει ακόμη καθοριστεί, η εφαρμογή του έργου και το ηλεκτρικό φορτίο μπορούν να παρασχεθούν για αρχικό τεχνικό έλεγχο.
