Το καλώδιο τροφοδοσίας χαμηλής τάσης Qiancheng Aluminium XLPE FR Fire Resistant Low Voltage είναι σχεδιασμένο για διανομή ισχύος χαμηλής τάσης, όπου η αντοχή στη φωτιά, η επιβραδυντική φλόγα και το βάρος εγκατάστασης πρέπει να ληφθούν υπόψη μαζί. Το καλώδιο χρησιμοποιεί έναν αγωγό αλουμινίου, μόνωση XLPE, ένα πυρίμαχο στρώμα μαρμαρυγίας και ένα εξωτερικό περίβλημα που επιβραδύνει τη φλόγα για εφαρμογές συμπεριλαμβανομένων συστημάτων ισχύος κτιρίων, τάφρων καλωδίων, δημοτικών δικτύων και βιομηχανικών εγκαταστάσεων.
|
Ονομαστική περιοχή διατομής αγωγού (mm²) |
Πάχος μόνωσης (mm) |
Πάχος θήκης (mm) |
Κατά προσέγγιση εξωτερική διάμετρος καλωδίου (mm) |
DC Αντίσταση αγωγού Al (Ω/km) |
Δοκιμαστική τάση (kV/5min) |
Ampacity-Al in Air (A) |
Ampacity-Al σε απευθείας θαμμένο έδαφος (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Ο αγωγός χρησιμοποιεί αλουμίνιο ως υλικό μεταφοράς ρεύματος. Σε σύγκριση με έναν χάλκινο αγωγό ισοδύναμου ηλεκτρικού σχεδιασμού, το αλουμίνιο μπορεί να μειώσει τη μάζα του καλωδίου, κάτι που μπορεί να είναι σχετικό για μεγάλες διαδρομές καλωδίων, φόρτωση δίσκου καλωδίων και χειρισμό εγκατάστασης. Η διατομή του αγωγού πρέπει να επιλέγεται σύμφωνα με την ικανότητα μεταφοράς ρεύματος, την πτώση τάσης, τις συνθήκες εγκατάστασης και το ισχύον ηλεκτρικό πρότυπο.
Το διασταυρωμένο πολυαιθυλένιο παρέχει την κύρια ηλεκτρική μόνωση γύρω από τον αγωγό. Σε σύγκριση με τη συμβατική μόνωση PVC, το XLPE επιλέγεται γενικά για την υψηλότερη επιτρεπόμενη θερμοκρασία λειτουργίας και την αντοχή στη θερμική γήρανση. Η πραγματική θερμοκρασία λειτουργίας, οι συνθήκες βραχυκυκλώματος και το περιβάλλον σέρβις θα πρέπει να ακολουθούν τις ισχύουσες προδιαγραφές προϊόντος και το πρότυπο εγκατάστασης.
Ένα πυρίμαχο στρώμα με βάση τη μαρμαρυγία είναι ενσωματωμένο στην κατασκευή του καλωδίου για να βοηθήσει στη διατήρηση της μόνωσης και της ακεραιότητας του κυκλώματος όταν εκτίθεται σε καθορισμένες συνθήκες πυρκαγιάς. Η αντοχή στη φωτιά και η επιβράδυνση φλόγας είναι ξεχωριστές ιδιότητες απόδοσης, επομένως η απαιτούμενη μέθοδος δοκιμής, η διάρκεια και τα κριτήρια αποδοχής θα πρέπει να επιβεβαιώνονται με βάση τις προδιαγραφές του έργου και τη διαθέσιμη τεκμηρίωση δοκιμής.
Το εξωτερικό περίβλημα παρέχει μηχανική προστασία και συμβάλλει στην επιβραδυντική φλόγα. Η καταλληλότητά του για εγκατάσταση σε εξωτερικούς χώρους ή σε τάφρο εξαρτάται από την καθορισμένη σύνθεση του περιβλήματος, την έκθεση στην υπεριώδη ακτινοβολία, την υγρασία, τη θερμοκρασία και τις μηχανικές συνθήκες. Θα πρέπει να λαμβάνεται υπόψη η προστασία της εγκατάστασης όταν το καλώδιο εκτίθεται σε σοβαρή περιβαλλοντική ή μηχανική καταπόνηση.

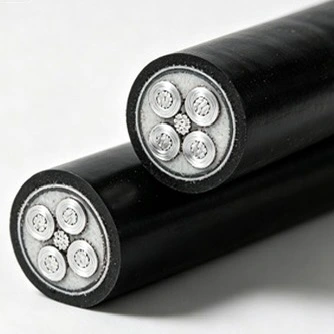

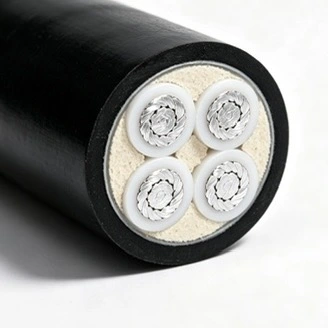

Το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχο αλουμινίου XLPE FR συνδυάζει έναν αγωγό αλουμινίου με μόνωση XLPE, ένα πυρίμαχο στρώμα και ένα επιβραδυντικό φλόγας θήκη. Αυτή η κατασκευή επιτρέπει να εξετάζονται χωριστά οι απαιτήσεις ηλεκτρικής, θερμικής και πυροσβεστικής απόδοσης του έργου αντί να βασίζονται σε μια ενιαία ιδιότητα υλικού.
Η πυρίμαχη κατασκευή προορίζεται να υποστηρίζει τη συνέχεια του κυκλώματος υπό καθορισμένες συνθήκες δοκιμής πυρκαγιάς. Η επαληθευμένη διάρκεια και η θερμοκρασία θα πρέπει να λαμβάνονται από την αντίστοιχη αναφορά δοκιμής αντί να αντιμετωπίζονται ως γενική εγγύηση λειτουργίας για κάθε σενάριο πυρκαγιάς.
Η επιβράδυνση φλόγας αφορά την ικανότητα της κατασκευής του καλωδίου να περιορίζει τη διάδοση της φλόγας κάτω από μια καθορισμένη δοκιμή. Διαφέρει από την αντίσταση στη φωτιά, η οποία αφορά τη διατήρηση της ακεραιότητας του κυκλώματος για μια καθορισμένη περίοδο υπό συγκεκριμένες συνθήκες πυρκαγιάς. Για την αποδοχή του έργου, και οι δύο απαιτήσεις θα πρέπει να ελέγχονται σε σχέση με τα ισχύοντα πρότυπα και τα έγγραφα δοκιμών.

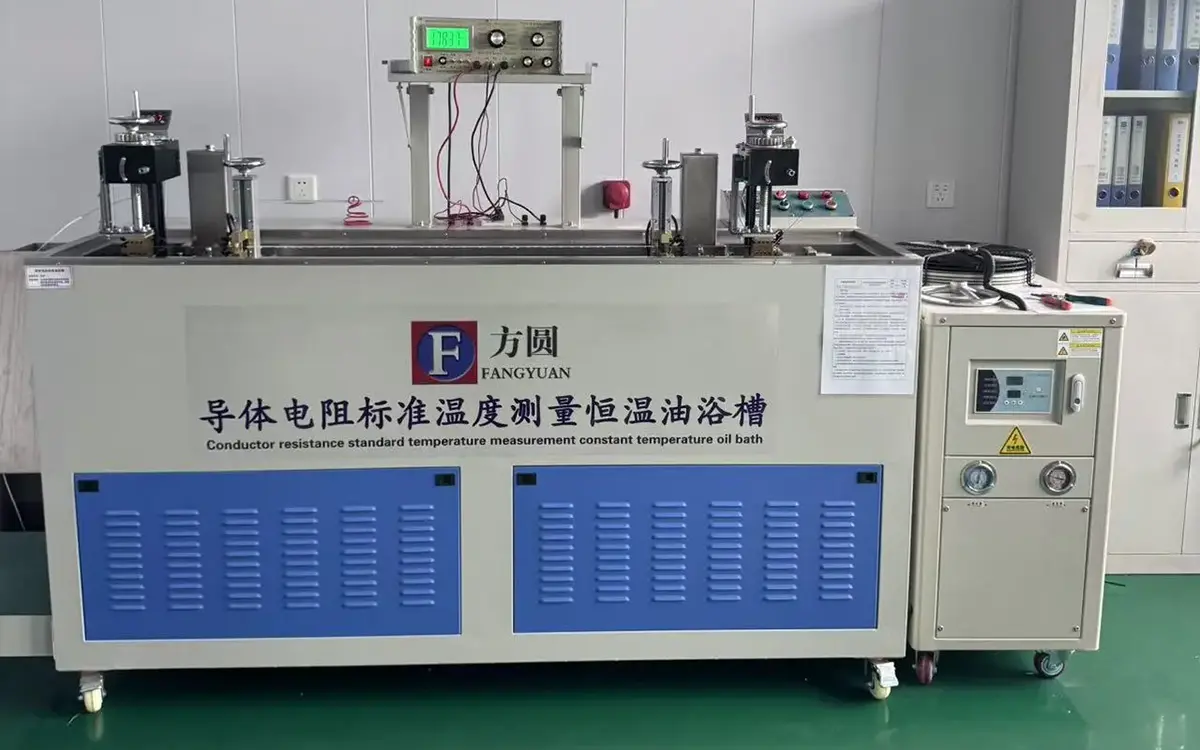

Η μόνωση XLPE διαχωρίζει τον αγωγό από τα εξωτερικά προστατευτικά στρώματα και παρέχει ηλεκτρική μόνωση κατά την κανονική λειτουργία. Η επιθεώρηση τελικού καλωδίου μπορεί να περιλαμβάνει ελέγχους διαστάσεων, αντίσταση αγωγού, δοκιμές που σχετίζονται με τη μόνωση και δοκιμή αντοχής σε τάση σύμφωνα με τις παραγγελθείσες προδιαγραφές και τις ισχύουσες απαιτήσεις δοκιμής.

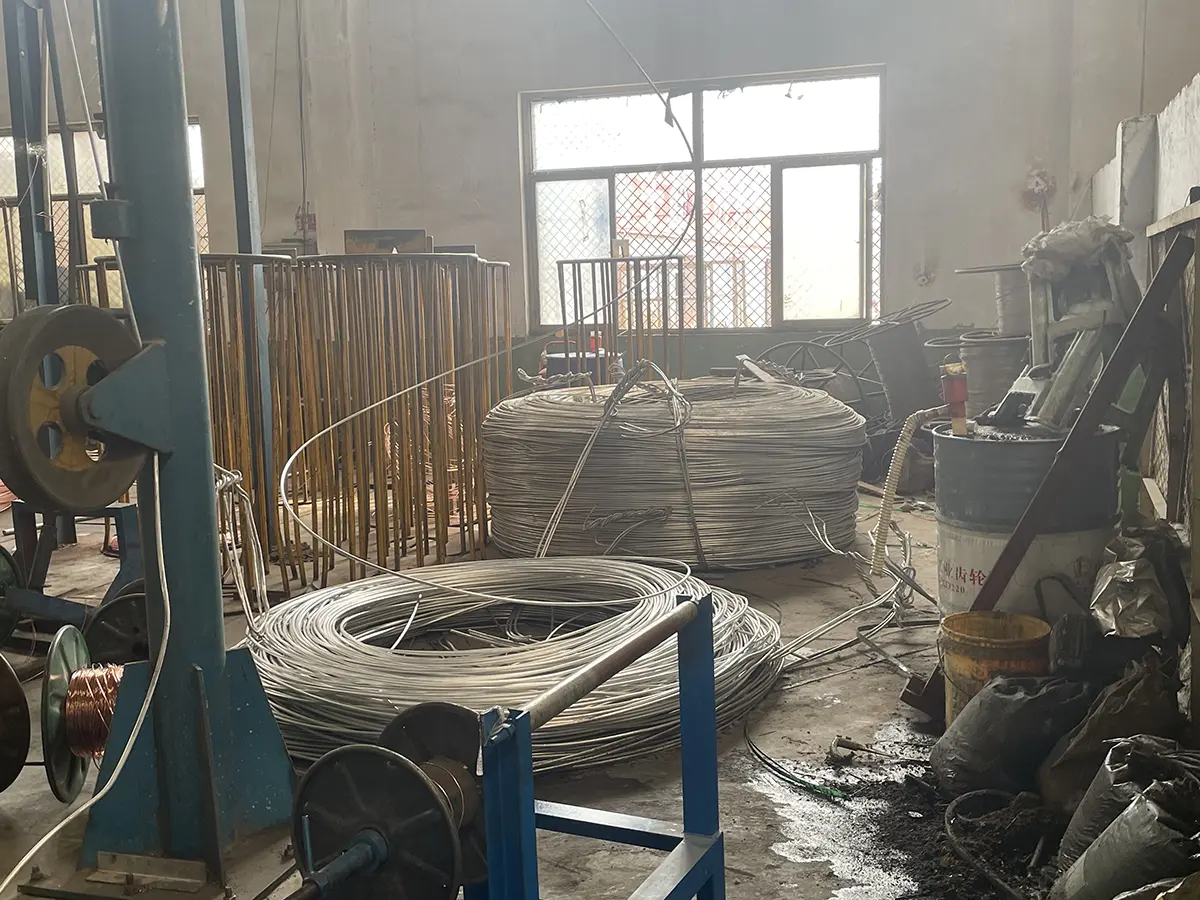

Το υλικό του αγωγού αλουμινίου θα πρέπει να ελέγχεται για τις απαιτούμενες ηλεκτρικές και διαστατικές ιδιότητες πριν από την παραγωγή καλωδίων. Τα αρχεία παραγωγής και τα αποτελέσματα δοκιμών τελικού καλωδίου παρέχουν μια βάση για την ιχνηλασιμότητα παρτίδων. Όπου απαιτείται από μια σύμβαση έργου, μπορεί να διευθετηθεί επιθεώρηση εργοστασίου ή δειγματοληψία από τρίτους σύμφωνα με ένα συμφωνημένο πεδίο επιθεώρησης.
Η επιλογή καλωδίων θα πρέπει να λαμβάνει υπόψη το ρεύμα φορτίου, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος, την ομαδοποίηση των καλωδίων, την πτώση τάσης και τις συνθήκες βραχυκυκλώματος. Οι τιμές εμβέλειας στον πίνακα είναι δεδομένα αναφοράς για τις διαμορφώσεις που αναφέρονται. το τελικό μέγεθος αγωγού θα πρέπει να επιβεβαιωθεί χρησιμοποιώντας τη μέθοδο υπολογισμού και τους συντελεστές διόρθωσης που απαιτούνται από το πρότυπο του έργου.
Για καλώδια με μόνωση PVC, θήκη PVC ή θήκη επιβραδυντικής φλόγας χωρίς αλογόνο, η θερμοκρασία περιβάλλοντος εγκατάστασης δεν πρέπει να είναι χαμηλότερη από 0 ℃. Η εγκατάσταση σε χαμηλές θερμοκρασίες θα πρέπει να πραγματοποιείται μόνο όταν η κατασκευή και η διαδικασία εγκατάστασης του καλωδίου το επιτρέπουν.
|
Είδος |
Καλώδιο μονού πυρήνα |
|
Καλώδιο πολλαπλών πυρήνων |
|
|
|
Μη θωρακισμένο |
Θωρακισμένος |
Μη θωρακισμένο |
Θωρακισμένος |
|
Ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση |
20Δ |
15Δ |
15Δ |
12Δ |
|
Ελάχιστη ακτίνα κάμψης κοντά σε κιβώτια σύνδεσης και ακροδέκτες (η κάμψη πρέπει να ελέγχεται προσεκτικά, π.χ. σχηματίζοντας πλάκες οδήγησης) |
15Δ |
12Δ |
12Δ |
10Δ |
Μετά την ολοκλήρωση της τοποθέτησης του καλωδίου, θα πραγματοποιηθεί δοκιμή αντοχής σε τάση για 15 λεπτά σε τάση δοκιμής 3,5 kV.
Το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχο αλουμινίου XLPE FR μπορεί να χρησιμοποιηθεί για διανομή ηλεκτρικής ενέργειας πυρασφάλειας χαμηλής τάσης σε νοσοκομεία, σχολεία, εμπορικά κτίρια, βιομηχανικές εγκαταστάσεις, δημοτικά δίκτυα σωληνώσεων και παρόμοια έργα. Η επιλογή πρέπει να βασίζεται στο απαιτούμενο φορτίο, την τάση, τη μέθοδο εγκατάστασης, τις περιβαλλοντικές συνθήκες και τις απαιτήσεις πυρασφάλειας.
Κατάλληλο για κυκλώματα ισχύος χαμηλής τάσης που είναι εγκατεστημένα σε εσωτερικούς δίσκους καλωδίων όπου οι απαιτήσεις πυρασφάλειας αποτελούν μέρος της προδιαγραφής του έργου. Κατά την εγκατάσταση θα πρέπει να λαμβάνονται υπόψη η απόσταση στήριξης καλωδίων, η ομαδοποίηση και η απαγωγή θερμότητας.
Το καλώδιο μπορεί να χρησιμοποιηθεί για υπαίθρια εναέρια εγκατάσταση και ορύγματα καλωδίων όταν η κατασκευή του περιβλήματος και οι περιβαλλοντικές συνθήκες είναι κατάλληλες. Η έκθεση στην υπεριώδη ακτινοβολία, η υγρασία, οι αλλαγές θερμοκρασίας και η μηχανική προστασία θα πρέπει να αξιολογούνται πριν από την εγκατάσταση.
Μπορεί να εξεταστεί το ενδεχόμενο ελαφριάς άμεσης ταφής όπου η κατασκευή του καλωδίου και οι απαιτήσεις του έργου το επιτρέπουν. Οι συνθήκες του εδάφους, η υγρασία, η διάβρωση, το βάθος ταφής και η μηχανική προστασία θα πρέπει να αξιολογούνται πριν επιβεβαιωθεί η μέθοδος εγκατάστασης.
Απαγορεύεται η μακροχρόνια βύθιση στο νερό. Για τοποθεσίες με συνεχή έκθεση σε νερό, σοβαρή χημική μόλυνση, εξαιρετική μηχανική φόρτιση ή άλλες ειδικές συνθήκες, θα πρέπει να επιλεγεί μια κατασκευή καλωδίου ειδικά σχεδιασμένη για αυτές τις συνθήκες.
Η Qiancheng διατηρεί αρχεία παραγωγής και επιθεωρήσεων για την κατασκευή καλωδίων και τις δοκιμές τελικού προϊόντος. Ανάλογα με τη διαμόρφωση του προϊόντος και τις απαιτήσεις του έργου, η τεκμηρίωση μπορεί να περιλαμβάνει προδιαγραφές προϊόντος, αρχεία εργοστασιακών δοκιμών, αποτελέσματα δοκιμών αντοχής σε τάση, αναφορές δοκιμών πυρκαγιάς και πληροφορίες ιχνηλασιμότητας παρτίδας.
Για έργα εξαγωγής, οι πελάτες μπορούν να παρέχουν εκ των προτέρων το απαιτούμενο μέγεθος αγωγού, μήκος καλωδίου, μέθοδο εγκατάστασης, απαιτήσεις πυροπροστασίας και ισχύοντα πρότυπα. Αυτές οι πληροφορίες βοηθούν στον προσδιορισμό της κατάλληλης κατασκευής καλωδίου και πακέτο τεκμηρίωσης πριν από την παραγωγή.
Επισκέψεις στο εργοστάσιο πελατών, συμφωνημένες διαδικασίες επιθεώρησης και ανεξάρτητη δειγματοληψία από τρίτους μπορούν να διευθετηθούν όταν απαιτείται από τη σύμβαση. Η κοπή μήκους και η σήμανση επιφάνειας μπορούν επίσης να συζητηθούν σύμφωνα με τις προδιαγραφές παραγγελίας.
Α: Το αλουμίνιο μειώνει τη μάζα του αγωγού σε σύγκριση με τον χαλκό υπό συγκρίσιμες συνθήκες ηλεκτρικού σχεδιασμού. Η πραγματική διαφορά στο βάρος και το κόστος του καλωδίου εξαρτάται από το μέγεθος του αγωγού, την κατασκευή του καλωδίου, τη μέθοδο εγκατάστασης και τις απαιτήσεις του έργου. Το μέγεθος του αγωγού δεν πρέπει να βασίζεται μόνο στο βάρος.
Α: Το στρώμα μαρμαρυγίας λειτουργεί ως πυρίμαχο φράγμα γύρω από τον αγωγό. Κάτω από μια ειδική δοκιμή πυρκαγιάς, βοηθά στη διατήρηση της ηλεκτρικής μόνωσης και της ακεραιότητας του κυκλώματος για την καθορισμένη διάρκεια δοκιμής. Η επαληθευμένη απόδοση πρέπει να λαμβάνεται από τη σχετική έκθεση δοκιμής.
A: Το XLPE επιλέγεται συνήθως όπου απαιτείται υψηλότερη ικανότητα θερμοκρασίας λειτουργίας και αντοχή στη θερμική γήρανση. Το κατάλληλο σύστημα μόνωσης εξακολουθεί να εξαρτάται από το επίπεδο τάσης, τις συνθήκες περιβάλλοντος, τη μέθοδο εγκατάστασης και το ισχύον πρότυπο.
Α: Η επιλογή πρέπει να λαμβάνει υπόψη το ρεύμα φορτίου, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος, την ομαδοποίηση, την πτώση τάσης και τις συνθήκες βραχυκυκλώματος. Οι τιμές ισχύος που εμφανίζονται στον πίνακα προδιαγραφών θα πρέπει να χρησιμοποιούνται μαζί με τους ισχύοντες συντελεστές υπολογισμού και διόρθωσης σχεδιασμού.
A: Κατά την εγκατάσταση, η ελάχιστη ακτίνα κάμψης είναι 20D για μη θωρακισμένο μονοπύρηνο καλώδιο, 15D για θωρακισμένο μονοπύρηνο καλώδιο, 15D για μη θωρακισμένο καλώδιο πολλαπλών πυρήνων και 12D για θωρακισμένο καλώδιο πολλαπλών πυρήνων. Κοντά σε κουτιά σύνδεσης και ακροδέκτες, οι καθορισμένες τιμές είναι 15D, 12D, 12D και 10D αντίστοιχα.
Α: Σύμφωνα με τις παρεχόμενες απαιτήσεις εγκατάστασης, θα πραγματοποιηθεί δοκιμή αντοχής σε τάση μετά από τοποθέτηση στα 3,5 kV για 15 λεπτά. Η πραγματική διαδικασία δοκιμής θα πρέπει να ακολουθεί τις ισχύουσες προδιαγραφές του έργου και τις απαιτήσεις ασφάλειας.
Α: Η υπαίθρια εναέρια εγκατάσταση, η εγκατάσταση τάφρου καλωδίων και η ελαφριά άμεση ταφή μπορούν να ληφθούν υπόψη όταν οι περιβαλλοντικές συνθήκες και οι συνθήκες εγκατάστασης είναι κατάλληλες. Απαγορεύεται η μακροχρόνια βύθιση στο νερό. Η έκθεση στην υπεριώδη ακτινοβολία, η υγρασία, οι συνθήκες του εδάφους και η μηχανική προστασία θα πρέπει να αξιολογούνται πριν από την εγκατάσταση.
Α: Ανάλογα με τη διαμόρφωση του προϊόντος και τη σύμβαση, τα διαθέσιμα έγγραφα μπορεί να περιλαμβάνουν προδιαγραφές προϊόντος, αρχεία εργοστασιακών δοκιμών, αποτελέσματα δοκιμών αντοχής σε τάση, αναφορές δοκιμών πυρκαγιάς και αρχεία ιχνηλασιμότητας παρτίδων. Η απαιτούμενη τεκμηρίωση θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή.
