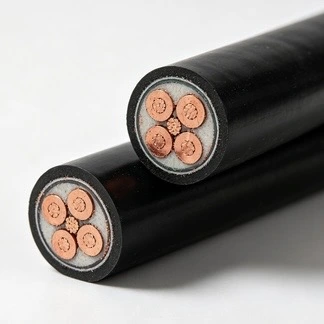

Για κυκλώματα ισχύος χαμηλής τάσης που πρέπει να διατηρήσουν την ηλεκτρική συνέχεια κάτω από καθορισμένες συνθήκες πυρκαγιάς, το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχο από χαλκό PVC FR χρησιμοποιεί έναν χάλκινο αγωγό με πυρίμαχη προστασία από μαρμαρυγία και μόνωση και επένδυση PVC επιβραδυντικό φλόγας. Η κατασκευή προορίζεται για διανομή ρεύματος έκτακτης ανάγκης πυρκαγιάς και άλλες εγκαταστάσεις όπου η ακεραιότητα του κυκλώματος και ο έλεγχος διάδοσης της φλόγας λαμβάνονται υπόψη στην επιλογή καλωδίου.
|
Ονομαστική τομή (mm²) |
Ελάχιστος αριθμός καλωδίων αγωγών |
Εξωτερική διάμετρος αγωγού (mm) |
Ονομαστικό πάχος μόνωσης PVC /mm |
Κατά προσέγγιση εξωτερική διάμετρος μόνωσης/mm |
Μέγιστη αντίσταση αγωγού στα 20 ℃ (Ω/km) χαλκός |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (Β) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5 (Β) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (Β) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (Β) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Ο αγωγός είναι κατασκευασμένος από χαλκό και διατίθεται σε συμπαγείς ή λανθάνουσες κατασκευές σύμφωνα με το αναγραφόμενο μέγεθος αγωγού. Οι διαστάσεις του αγωγού και οι μέγιστες τιμές αντίστασης παρέχονται στον τεχνικό πίνακα για αναφορά κατά την επιλογή και την επιθεώρηση προϊόντος.
Ένα πυρίμαχο στρώμα με βάση τη μαρμαρυγία είναι ενσωματωμένο γύρω από τον μονωμένο αγωγό για να παρέχει θερμική προστασία κατά τη διάρκεια μιας καθορισμένης έκθεσης στη φωτιά. Η λειτουργία του είναι να βοηθά στη διατήρηση της ηλεκτρικής μόνωσης και της ακεραιότητας του κυκλώματος για τη διάρκεια που καθορίζεται από την ισχύουσα δοκιμή πυραντίστασης.
Η μόνωση PVC παρέχει ηλεκτρικό διαχωρισμό μεταξύ του χάλκινου αγωγού και των εξωτερικών στρωμάτων. Το πάχος της μόνωσης ποικίλλει ανάλογα με το μέγεθος του αγωγού, όπως φαίνεται στα δεδομένα του προϊόντος. Ο έλεγχος κατασκευής επικεντρώνεται στη σταθερή μόνωση και στις απαιτούμενες ηλεκτρικές ιδιότητες.
Το εξωτερικό περίβλημα παρέχει μηχανική προστασία και συμβάλλει στην επιβραδυντική φλόγα. Για εγκατάσταση σε εξωτερικό χώρο, δίσκο ή τάφρο, θα πρέπει να λαμβάνονται υπόψη οι πραγματικές περιβαλλοντικές συνθήκες, συμπεριλαμβανομένης της θερμοκρασίας, της υγρασίας, της έκθεσης στην υπεριώδη ακτινοβολία και της μηχανικής φόρτισης.
Το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχο από χαλκό PVC FR χρησιμοποιεί ξεχωριστά λειτουργικά στρώματα για μετάδοση ρεύματος, ηλεκτρική μόνωση, πυραντίσταση και εξωτερική προστασία. Αυτή η κατασκευή επιτρέπει την αξιολόγηση του καλωδίου σύμφωνα με τις ειδικές απαιτήσεις ηλεκτρικής και πυροσβεστικής απόδοσης ενός έργου.
Οι χάλκινες ράβδοι επεξεργάζονται μέσω εξοπλισμού έλξης καλωδίων για να ληφθούν αγωγοί με την απαιτούμενη διάμετρο και ηλεκτρικές ιδιότητες. Η αντίσταση του αγωγού και οι απαιτήσεις διαστάσεων ελέγχονται κατά την παραγωγή σύμφωνα με τις παραγγελθείσες προδιαγραφές.
Η συνεχής ανόπτηση χρησιμοποιείται όπου απαιτείται για τη ρύθμιση της ευκαμψίας του αγωγού και την ανακούφιση της εσωτερικής πίεσης μετά το τράβηγμα. Η θερμοκρασία διεργασίας και οι συνθήκες γραμμής ελέγχονται σύμφωνα με τις προδιαγραφές του αγωγού αντί να αντιμετωπίζονται ως καθολική σταθερή τιμή για κάθε κατασκευή καλωδίου.
Για τους αγώγιμους αγωγούς, μεμονωμένα σύρματα σχηματίζονται στην καθορισμένη δομή αγωγού. Η διαδικασία δέσμευσης ελέγχει το μήκος στρώσης και τη γεωμετρία του αγωγού για να παρέχει μια σταθερή διατομή για επακόλουθη μόνωση και επεξεργασία στρώματος ανθεκτικής στη φωτιά.
Η πυρίμαχη ταινία μαρμαρυγίας εφαρμόζεται γύρω από τον αγωγό ή τον μονωμένο πυρήνα χρησιμοποιώντας ελεγχόμενη τάση περιτύλιξης και επικάλυψη. Η σταθερή κάλυψη είναι σημαντική επειδή τα κενά ή τα κατεστραμμένα τμήματα μπορούν να επηρεάσουν το πυρίμαχο στρώμα κατά τη διάρκεια των επόμενων δοκιμών.
Η μόνωση PVC εξωθείται γύρω από τον προετοιμασμένο αγωγό. Ο έλεγχος γραμμής περιλαμβάνει διαστάσεις μόνωσης, κατάσταση επιφάνειας και ηλεκτρική ακεραιότητα. Όπου καθορίζεται, η δοκιμή σπινθήρα σε απευθείας σύνδεση μπορεί να χρησιμοποιηθεί για τον εντοπισμό ελαττωμάτων μόνωσης κατά την εξώθηση.
Η on-line δοκιμή σπινθήρα παρέχει συνεχή παρακολούθηση της ακεραιότητας της μόνωσης κατά την εξώθηση. Τα ελαττωματικά τμήματα μπορούν να εντοπιστούν και να επισημανθούν για περαιτέρω έλεγχο πριν το καλώδιο προχωρήσει σε μεταγενέστερα στάδια κατασκευής.
Για τις κατάλληλες κατασκευές καλωδίων, τα υλικά πλήρωσης χρησιμοποιούνται για τη διατήρηση της επιδιωκόμενης εσωτερικής γεωμετρίας και την υποστήριξη της απαιτούμενης κατασκευής πυροπροστασίας. Η διαδικασία καλωδίωσης ελέγχεται ώστε οι διαστάσεις του τελικού καλωδίου να διατηρούνται εντός του καθορισμένου εύρους.
Το επιβραδυντικό φλόγας εξωτερικό περίβλημα από PVC εξωθείται πάνω από το συγκρότημα καλωδίων για να παρέχει μηχανική και περιβαλλοντική προστασία. Οι διαστάσεις του περιβλήματος, η κατάσταση της επιφάνειας και η τελική εξωτερική διάμετρος ελέγχονται σύμφωνα με τις προδιαγραφές του προϊόντος.
Πριν από την αποστολή, τα τελειωμένα καλώδια μπορούν να ελεγχθούν για διαστάσεις, αντίσταση αγωγού, ακεραιότητα μόνωσης, αντοχή σε τάση και ισχύουσες απαιτήσεις πυρασφάλειας. Τα αρχεία δοκιμών διατηρούνται σύμφωνα με τις απαιτήσεις παραγωγής και παραγγελίας.
Οι εισερχόμενες χάλκινες ράβδοι, η πυρίμαχη ταινία μαρμαρυγίας και τα υλικά PVC ελέγχονται σύμφωνα με τις απαιτούμενες προδιαγραφές υλικού και παραγωγής πριν από τη χρήση. Τα σχετικά εισερχόμενα αρχεία επιθεώρησης μπορούν να διατηρηθούν ως μέρος του ελέγχου παρτίδας.
Η επιθεώρηση παραγωγής καλύπτει διαστάσεις αγωγού, εξώθηση μόνωσης, περιτύλιξη ταινίας μαρμαρυγίας, γεωμετρία καλωδίου και άλλες παραμέτρους διεργασίας που σχετίζονται με την κατασκευή του προϊόντος. Οι ηλεκτρικοί έλεγχοι πραγματοποιούνται στα στάδια που καθορίζονται από τις διαδικασίες παραγωγής και ποιοτικού ελέγχου.
Η δοκιμή τελικού καλωδίου μπορεί να περιλαμβάνει δοκιμές πυραντίστασης, δοκιμές επιβράδυνσης φλόγας, δοκιμές αντοχής τάσης συχνότητας ισχύος και δοκιμές αντοχής μόνωσης σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος και τις απαιτήσεις του έργου. Οι επαληθευμένες συνθήκες και τα αποτελέσματα της δοκιμής πρέπει να αναφέρονται από τα αντίστοιχα αρχεία δοκιμών.
Οι πληροφορίες παραγωγής και επιθεώρησης μπορούν να συνδεθούν με τη σχετική παρτίδα καλωδίων ή καρούλι. Όπου απαιτείται για την αποδοχή του έργου, μπορούν να παρέχονται υποστηρικτικά αρχεία δοκιμών και πληροφορίες ιχνηλασιμότητας σύμφωνα με το συμφωνημένο πεδίο τεκμηρίωσης.
Το πυρίμαχο στρώμα μαρμαρυγίας προορίζεται για τη διατήρηση της ακεραιότητας του κυκλώματος όταν το καλώδιο υπόκειται σε καθορισμένες συνθήκες πυρκαγιάς. Η διάρκεια της πυραντοχής είναι ένα αποτέλεσμα δοκιμής και όχι μια γενική εγγύηση λειτουργίας, επομένως η ισχύουσα μέθοδος δοκιμής, η θερμοκρασία, η διάρκεια και τα κριτήρια αποδοχής θα πρέπει να επιβεβαιώνονται για κάθε έργο.
Η επιβράδυνση φλόγας και η αντοχή στη φωτιά περιγράφουν διαφορετικές ιδιότητες καλωδίων. Η απόδοση επιβραδυντικής φλόγας αφορά τον περιορισμό της διάδοσης της φλόγας κάτω από μια καθορισμένη δοκιμή, ενώ η αντίσταση στη φωτιά αφορά τη διατήρηση της λειτουργίας του κυκλώματος για μια καθορισμένη περίοδο υπό καθορισμένη έκθεση στη φωτιά. Και οι δύο απαιτήσεις θα πρέπει να αξιολογούνται χωριστά κατά την επιλογή καλωδίου.
Η μόνωση PVC παρέχει το κύριο ηλεκτρικό φράγμα γύρω από τον αγωγό. Το ομοιόμορφο πάχος μόνωσης και οι ηλεκτρικές δοκιμές είναι σημαντικές για τη διατήρηση της ακεραιότητας της μόνωσης κατά την κανονική λειτουργία. Η απαιτούμενη τάση δοκιμής και η μέθοδος επιθεώρησης πρέπει να ακολουθούν τις προδιαγραφές του προϊόντος και το ισχύον πρότυπο.
Το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχο από χαλκό PVC FR επιλέγεται επομένως όχι μόνο από το μέγεθος του αγωγού, αλλά και από το απαιτούμενο επίπεδο απόδοσης πυρκαγιάς, το περιβάλλον εγκατάστασης, το ρεύμα φορτίου, την απαίτηση πτώσης τάσης και τα ισχύοντα ηλεκτρικά πρότυπα.
Αυτό το καλώδιο μπορεί να καθοριστεί για κυκλώματα ισχύος χαμηλής τάσης που εξυπηρετούν φωτισμό έκτακτης ανάγκης, αντλίες πυρκαγιάς, εξοπλισμό συναγερμού και άλλα φορτία πυρασφάλειας όπου το έργο απαιτεί πυρίμαχη κατασκευή καλωδίου. Ο τελικός τύπος καλωδίου θα πρέπει να ακολουθεί τον σχεδιασμό του κτιρίου και τις ισχύουσες απαιτήσεις πυρασφάλειας.
Σε βιομηχανικές εγκαταστάσεις, το καλώδιο μπορεί να χρησιμοποιηθεί για κυκλώματα ισχύος σε περιοχές όπου οι επιβραδυντικές φλόγας και οι πυρίμαχες ιδιότητες αποτελούν μέρος του ηλεκτρικού σχεδιασμού. Η διάταξη του δίσκου καλωδίων, η θερμοκρασία περιβάλλοντος, η ομαδοποίηση και η μηχανική προστασία πρέπει να λαμβάνονται υπόψη κατά την εγκατάσταση.
Το καλώδιο μπορεί να χρησιμοποιηθεί σε δημοτικά έργα διανομής ηλεκτρικής ενέργειας και καλωδιακής τάφρου όπου η κατασκευή του είναι κατάλληλη για τις τοπικές περιβαλλοντικές συνθήκες. Οι συνθήκες υγρασίας, θερμοκρασίας, μηχανικής φόρτισης και αποστράγγισης πρέπει να εξετάζονται πριν από την επιλογή της μεθόδου εγκατάστασης.
Οι εσωτερικοί δίσκοι καλωδίων, η εξωτερική εναέρια εγκατάσταση και οι αυλακώσεις καλωδίων μπορούν να ληφθούν υπόψη σύμφωνα με την κατασκευή καλωδίων και τις απαιτήσεις του έργου. Η μακροχρόνια τοποθέτηση υποβρύχιας βύθισης δεν συνιστάται για αυτό το προϊόν εκτός εάν έχει καθοριστεί μια κατασκευή ειδικά σχεδιασμένη για συνεχή έκθεση στο νερό.
Για καλώδια με μόνωση PVC, θήκη PVC ή θήκη επιβραδυντικής φλόγας χωρίς αλογόνο, η θερμοκρασία περιβάλλοντος εγκατάστασης δεν πρέπει να είναι χαμηλότερη από 0 ℃. Οι διαδικασίες εγκατάστασης θα πρέπει επίσης να λαμβάνουν υπόψη το χειρισμό των καλωδίων και τις περιβαλλοντικές συνθήκες στο εργοτάξιο.
|
Είδος |
Καλώδιο μονού πυρήνα |
|
Καλώδιο πολλαπλών πυρήνων |
|
|
|
Μη θωρακισμένο |
Θωρακισμένος |
Μη θωρακισμένο |
Θωρακισμένος |
|
Ελάχιστη ακτίνα κάμψης κατά την εγκατάσταση |
20Δ |
15Δ |
15Δ |
12Δ |
|
Ελάχιστη ακτίνα κάμψης κοντά σε κιβώτια σύνδεσης και ακροδέκτες (η κάμψη πρέπει να ελέγχεται προσεκτικά, π.χ. σχηματίζοντας πλάκες οδήγησης) |
15Δ |
12Δ |
12Δ |
10Δ |
Μετά την ολοκλήρωση της τοποθέτησης του καλωδίου, θα πραγματοποιηθεί δοκιμή αντοχής σε τάση για 15 λεπτά σε τάση δοκιμής 3,5 kV.
Για την αξιολόγηση του έργου, η Qiancheng μπορεί να παράσχει προδιαγραφές προϊόντος, διαθέσιμα αρχεία εργοστασιακών δοκιμών και άλλα δικαιολογητικά έγγραφα σύμφωνα με την παραγγελία κατασκευής καλωδίων και τις απαιτήσεις της σύμβασης. Οι πελάτες μπορούν να υποβάλουν το μέγεθος του αγωγού, το μήκος του καλωδίου, τη μέθοδο εγκατάστασης, το απαιτούμενο επίπεδο πυρασφάλειας και τα ισχύοντα πρότυπα για τεχνικό έλεγχο πριν από την παραγωγή.
Για έργα στο εξωτερικό, οι απαιτήσεις τεκμηρίωσης μπορούν να επιβεβαιωθούν πριν από την παραγωγή, έτσι ώστε τα σχετικά δεδομένα προϊόντος, τα αρχεία επιθεώρησης και τα έγγραφα δοκιμών να προετοιμάζονται με την παραγγελία. Τα τεχνικά έγγραφα της αγγλικής γλώσσας μπορούν να παρέχονται όπου είναι διαθέσιμα και ισχύουν για το καθορισμένο προϊόν.
Α: Η επιβράδυνση φλόγας αφορά την ικανότητα ενός καλωδίου να περιορίζει τη διάδοση της φλόγας κάτω από μια καθορισμένη δοκιμή. Η αντίσταση στη φωτιά αφορά τη διατήρηση της ακεραιότητας του κυκλώματος για μια καθορισμένη περίοδο υπό συγκεκριμένες συνθήκες πυρκαγιάς. Είναι ξεχωριστές απαιτήσεις απόδοσης και δεν πρέπει να αντιμετωπίζονται ως εναλλάξιμοι όροι.
Α: Το στρώμα μαρμαρυγίας αποτελεί μέρος της πυρίμαχης κατασκευής γύρω από τον αγωγό ή τον μονωμένο πυρήνα. Κατά τη διάρκεια μιας καθορισμένης δοκιμής πυρκαγιάς, βοηθά στην προστασία της μόνωσης και της ακεραιότητας του κυκλώματος στήριξης για την επαληθευμένη διάρκεια δοκιμής.
Α: Ο τεχνικός πίνακας περιλαμβάνει διαμορφώσεις συμπαγούς και λυγισμένου αγωγού για ορισμένες μικρότερες διατομές, ενώ τα μεγαλύτερα μεγέθη χρησιμοποιούν δομές με κλώνους. Η δομή του αγωγού πρέπει να επιβεβαιωθεί σύμφωνα με την απαιτούμενη διατομή και προδιαγραφές προϊόντος.
Α: Η επιλογή πρέπει να λαμβάνει υπόψη το ρεύμα φορτίου, τη μέθοδο εγκατάστασης, τη θερμοκρασία περιβάλλοντος, την ομαδοποίηση των καλωδίων, την πτώση τάσης και τις συνθήκες βραχυκυκλώματος. Οι διαστάσεις και οι τιμές αντίστασης στον πίνακα παρέχουν δεδομένα προϊόντος, ενώ το τελικό μέγεθος πρέπει να ακολουθεί το ισχύον πρότυπο ηλεκτρικού σχεδιασμού.
Α: Η καθορισμένη ελάχιστη θερμοκρασία περιβάλλοντος εγκατάστασης είναι 0 ℃. Η ελάχιστη ακτίνα κάμψης είναι 20D για μη θωρακισμένο μονοπύρηνο καλώδιο, 15D για θωρακισμένο μονοπύρηνο καλώδιο, 15D για μη θωρακισμένο καλώδιο πολλαπλών πυρήνων και 12D για θωρακισμένο καλώδιο πολλαπλών πυρήνων. Πιο περιοριστικές τιμές ισχύουν κοντά στα κουτιά σύνδεσης και στους ακροδέκτες όπως αναφέρονται στον πίνακα εγκατάστασης.
Α: Σύμφωνα με τις παρεχόμενες απαιτήσεις εγκατάστασης, θα εκτελεστεί δοκιμή αντοχής σε τάση μετά από τοποθέτηση στα 3,5 kV για 15 λεπτά. Η πραγματική διαδικασία δοκιμής θα πρέπει να ακολουθεί τις ισχύουσες προδιαγραφές του έργου και τις απαιτήσεις ηλεκτρικής ασφάλειας.
Α: Η εγκατάσταση σε εξωτερικό χώρο και τάφρο καλωδίων μπορεί να ληφθεί υπόψη όταν η κατασκευή του καλωδίου είναι κατάλληλη για την πραγματική θερμοκρασία, την υγρασία, την έκθεση στην υπεριώδη ακτινοβολία και τις μηχανικές συνθήκες. Η μακροχρόνια βύθιση στο νερό δεν συνιστάται για αυτό το προϊόν.
A: Ανάλογα με τη διαμόρφωση του προϊόντος και το συμβόλαιο, η διαθέσιμη τεκμηρίωση μπορεί να περιλαμβάνει προδιαγραφές προϊόντος, αρχεία εργοστασιακών δοκιμών, αποτελέσματα δοκιμών αντοχής σε τάση, αναφορές δοκιμών πυρκαγιάς και πληροφορίες ιχνηλασιμότητας που σχετίζονται με παρτίδες. Τα απαιτούμενα έγγραφα θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.
