Καλώδιο τροφοδοσίας με μόνωση 26/35kV XLPE

Αυτό το μονωμένο καλώδιο τροφοδοσίας 26/35 kV XLPE κατασκευάζεται από το εργοστάσιο Qiancheng στην Κίνα. Είναι διαθέσιμο για προμήθεια από το δίκτυο ηλεκτρικής ενέργειας και τα έργα νέας ενέργειας στο εσωτερικό και στο εξωτερικό. Οι ερωτήσεις είναι ευπρόσδεκτες!

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το μονωμένο καλώδιο τροφοδοσίας Qiancheng 26/35kV XLPE είναι η προτιμώμενη επιλογή για προμήθειες μηχανικής. Διαθέτει σταθερή ποιότητα, πλήρη συμμόρφωση και υψηλή αξιοπιστία. Εφαρμόζεται ευρέως για νεόδμητες κατασκευές κύριων δικτύων ισχύος 35 kV καθώς και για ανακαίνιση και αναβάθμιση υφιστάμενων γραμμών τροφοδοσίας.

Πίνακας προδιαγραφών προϊόντος και τεχνικών παραμέτρων

Ονομαστική περιοχή διατομής αγωγού (mm²)	Πάχος μόνωσης (mm)	Πάχος θήκης (mm)	Κατά προσέγγιση εξωτερική διάμετρος καλωδίου (mm)	Αντίσταση συνεχούς ρεύματος αγωγού Cu (Ω/km)	DC Αντίσταση αγωγού Al (Ω/km)	Δοκιμαστική τάση (kV/5min)	Αντοχή Cu στον αέρα (A)	Αντοχή του Al in Air (A)	Η εμβέλεια του Cu σε απευθείας θαμμένο έδαφος (A)	Η εμβέλεια του Al σε απευθείας θαμμένο έδαφος (A)
1×50	10.5	2.2	39	≤0,3870	≤0,6411	91	220	170	215	165
1×70	10.5	2.4	41	≤0,2680	≤0,4431	91	270	210	265	200
1×95	10.5	2.4	43	≤0,1930	≤0,3201	91	330	255	315	240
1×120	10.5	2.4	44	≤0,1530	≤0,2530	91	375	290	360	270
1×150	10.5	2.5	46	≤0,1240	≤0,2060	91	425	330	400	305
1×185	10.5	2.5	48	≤0,0991	≤0,1640	91	485	380	455	345
1×240	10.5	2.6	50	≤0,0754	≤0,1250	91	560	435	525	400
1×300	10.5	2.7	53	≤0,0601	≤0,1000	91	650	510	595	455
1×400	10.5	2.8	56	≤0,0470	≤0,0778	91	760	595	680	525
1×500	10.5	2.9	59	≤0,0366	≤0,0605	91	875	690	775	600
1×630	10.5	3.0	63	≤0,0283	≤0,0469	91	1000	800	875	685
1×800	10.5	3.1	68	≤0,0221	≤0,0367	91	1130	920	970	770
1×1000	10.5	3.3	72	≤0,0176	≤0,0291	91	1250	1040	1060	860
1×1200	10.5	3.4	76	≤0,0151	≤0,0247	91	1350	1130	1120	920
3×50	10.5	3.4	81	≤0,3870	≤0,6410	91	185	145	200	170
3×70	10.5	3.5	84	≤0,2680	≤0,4430	91	230	190	250	190
3×95	10.5	3.6	88	≤0,1930	≤0,3200	91	280	215	300	230
3×120	10.5	3.8	93	≤0,1530	≤0,2530	91	310	245	330	255
3×150	10.5	3.9	96	≤0,124	≤0,2060	91	360	280	380	295
3×185	10.5	4.0	100	≤0,0991	≤0,1640	91	400	310	425	330
3×240	10.5	4.1	105	≤0,0754	≤0,1250	91	470	365	490	380
3×300	10.5	4.4	108	≤0,0601	≤0,1000	91	540	430	555	435
3×400	10.5	4.5	116	≤0,0470	≤0,0778	91	610	485	625	500

Τεχνική Απόδοση

Ακτίνα κάμψης

Επιτρεπόμενη ακτίνα κάμψης για μονοπύρηνο καλώδιο: 20 (d+D) ±5%

Επιτρεπόμενη ακτίνα κάμψης για καλώδιο πολλαπλών πυρήνων: 15 (d+D) ±5%

D = Πραγματική εξωτερική διάμετρος καλωδίου (mm)

d = Πραγματική διάμετρος αγωγού (mm)

Θερμοκρασία τοποθέτησης

Η προθέρμανση είναι υποχρεωτική εάν η τοποθέτηση πραγματοποιείται κάτω από 0℃.

Διαφορά ύψους τοποθέτησης

Κανένας περιορισμός στην κατακόρυφη διαφορά ύψους για την τοποθέτηση καλωδίων.

Απόδοση Ασφαλείας

Ασφάλεια Ηλεκτρικής Λειτουργίας

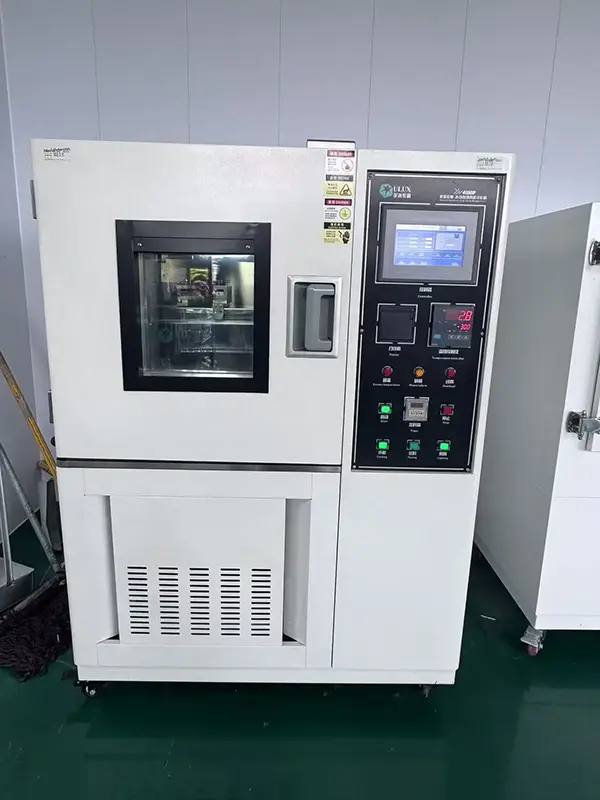

Όλα τα μονωμένα καλώδια τροφοδοσίας Qiancheng 26/35kV XLPE ολοκληρώνουν τις δοκιμές πλήρους σετ πριν από την παράδοση. Όλα τα αποτελέσματα εργαστηριακών δοκιμών πληρούν σταθερά πρότυπα, εξαλείφοντας τους κρυφούς κινδύνους βλάβης της μόνωσης και πυρκαγιάς βραχυκυκλώματος κατά τη μακροχρόνια λειτουργία.

Ασφάλεια πυροπροστασίας

Οι επιβραδυντικές της φλόγας εκδόσεις περιορίζουν αποτελεσματικά τη διαμήκη εξάπλωση της φλόγας. Για τύπους χαμηλού καπνού χωρίς αλογόνο, η διαπερατότητα του φωτός κατά την καύση υπερβαίνει το 75% χωρίς τοξικούς και διαβρωτικούς ατμούς αλογονιδίων. Πολλαπλά έργα αστικής υπόγειας σήραγγας κοινής ωφελείας έχουν περάσει την αποδοχή επίβλεψης πυρκαγιάς με μία κίνηση με αυτό το καλώδιο.

Ασφάλεια μηχανικής προστασίας

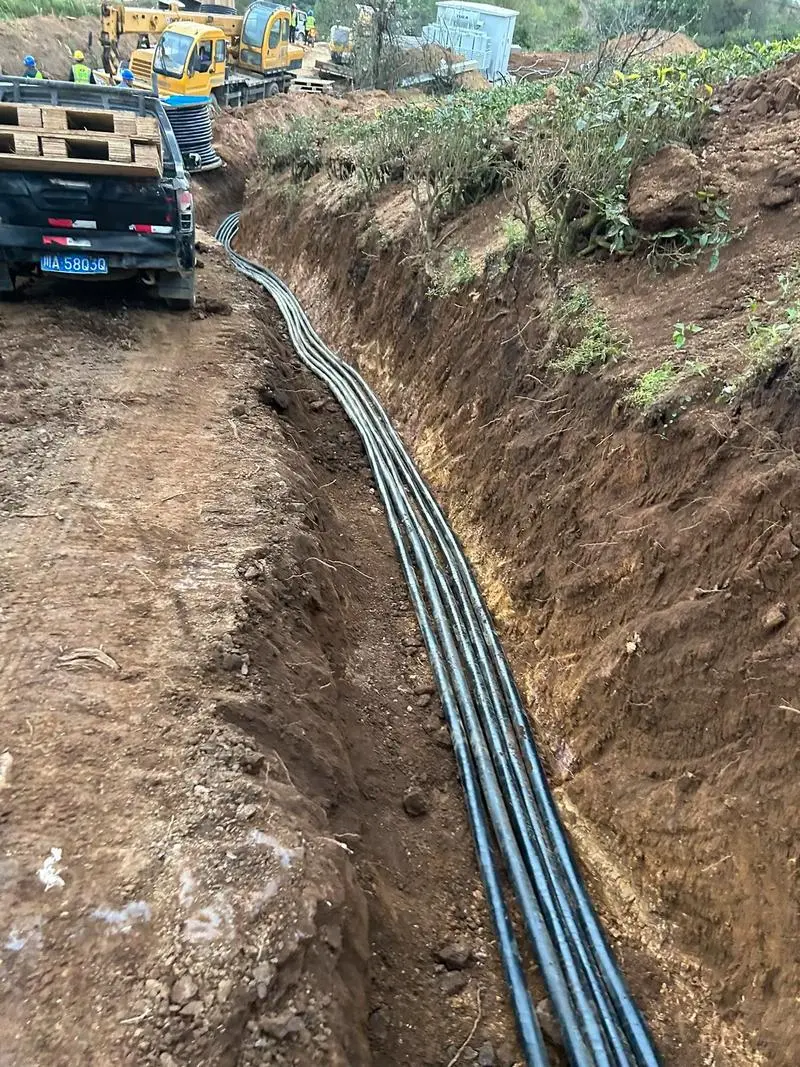

Η θωρακισμένη κατασκευή αντιστέκεται στη σύνθλιψη και τις γρατσουνιές από την εξωτερική δύναμη εκσκαφής. Το εξωτερικό περίβλημα υιοθετεί υλικό PVC/PE ανθεκτικό στις καιρικές συνθήκες. Για υπαίθρια εγκατάσταση σε εξωτερικό χώρο και απευθείας θαμμένη, παρέχει αντοχή στην υπεριώδη ακτινοβολία και τη διάβρωση του εδάφους οξέων-αλκαλίων, μειώνοντας τη συχνότητα επιτόπιων επιθεωρήσεων και συντήρησης.

26/35kV XLPE Insulated Power Cable

Σενάρια εφαρμογής

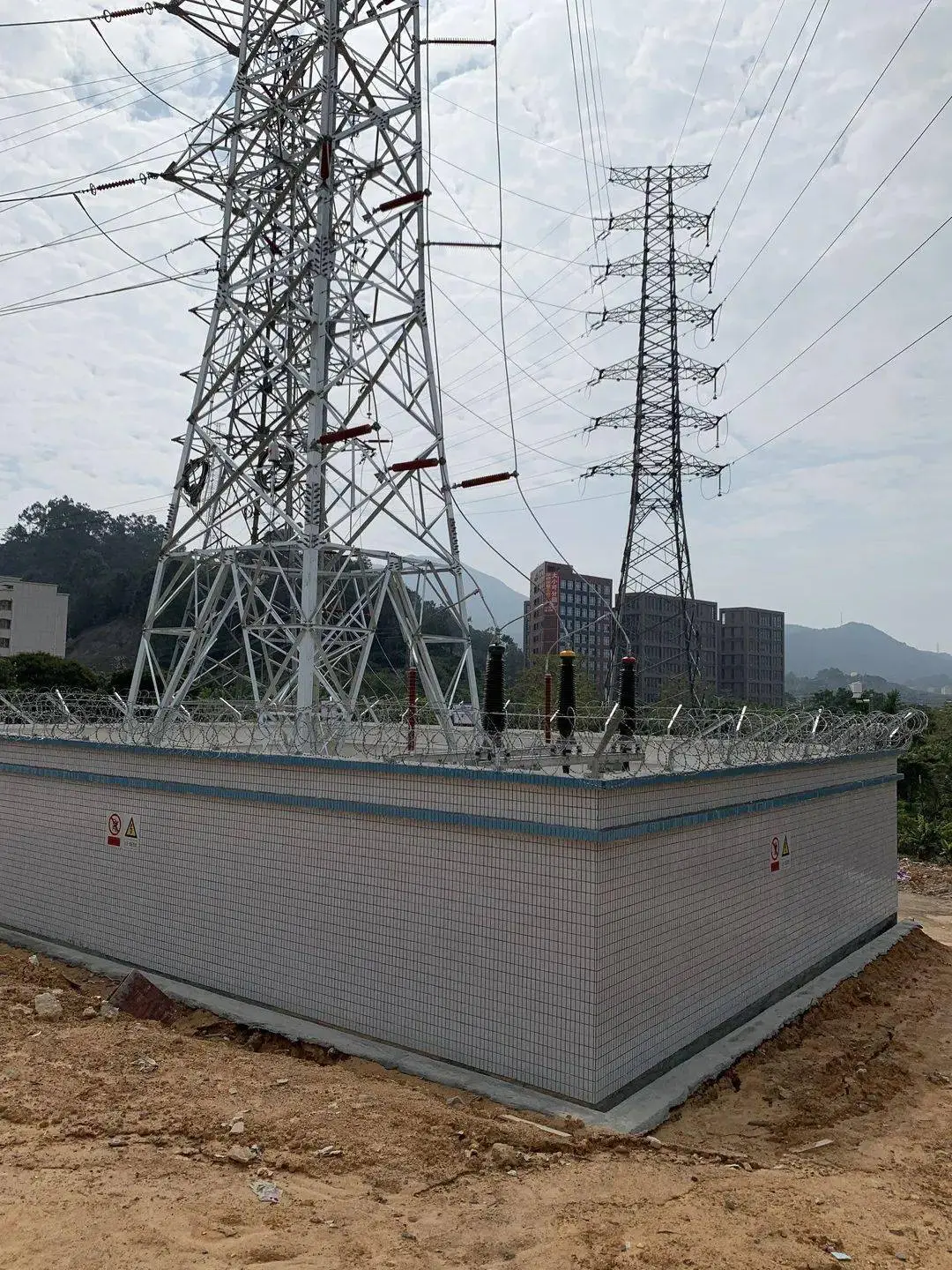

Τομέας νέας ενέργειας: Κύρια καλώδια μεταφοράς εντός υποσταθμών 35 kV για έργα αιολικής ενέργειας και φωτοβολταϊκών.

Δημοτικό Δίκτυο Ηλεκτρικής Ενέργειας: Δικτύωση αστικών υποσταθμών 35kV και αναβάθμιση παλαιών γραμμών υψηλής τάσης.

Βιομηχανικές εγκαταστάσεις: Ειδικές γραμμές παροχής ρεύματος υψηλής τάσης για βάσεις μεταλλουργίας, χημικών και ορυχείων μεγάλης κλίμακας.

Δημοτική υποδομή: Διανομή ηλεκτρικής ενέργειας για περιορισμένους χώρους, όπως υπόγειες σήραγγες κοινής ωφέλειας, σιδηροδρομικές μεταφορές και μεγάλης κλίμακας βιομηχανικά πάρκα κόμβων.

26/35kV XLPE Insulated Power Cable

FAQ

Ε1: Η τοποθέτηση καλωδίου τροφοδοσίας με μόνωση 26/35 kV XLPE περιορίζεται από κάθετη διαφορά ύψους;

Α: Δεν υπάρχει συγκεκριμένος περιορισμός στη διαφορά ύψους κάθετης τοποθέτησης για αυτό το καλώδιο. Μπορεί να ληφθεί υπόψη για εγκαταστάσεις με σημαντικές υψομετρικές αλλαγές, συμπεριλαμβανομένων των φρεάτων, των πρανών και των ορεινών περιοχών, υπό την προϋπόθεση ότι η επιλεγμένη κατασκευή πληροί τις απαιτήσεις του έργου.

Ε2: Ποιες είναι οι διαφορές μεταξύ των επιβραδυντικών φλόγας και των εκδόσεων χαμηλού καπνού χωρίς αλογόνο;

Α: Η έκδοση χαμηλού καπνού χωρίς αλογόνο παράγει λιγότερο καπνό κατά την καύση και δεν απελευθερώνει διαβρωτικούς ατμούς που περιέχουν αλογόνο. Η οπτική του ορατότητα και τα χαρακτηριστικά χαμηλού καπνού μπορεί να είναι επωφελής σε κλειστούς χώρους όπως υπόγειες σήραγγες κοινής ωφελείας όπου οι απαιτήσεις πυρκαγιάς και καπνού είναι πιο απαιτητικές.

Ε3: Τι προστασία παρέχει μια θωρακισμένη κατασκευή για εξωτερικές εφαρμογές και εφαρμογές απευθείας θαμμένου;

Α: Η θωρακισμένη κατασκευή παρέχει πρόσθετη μηχανική προστασία από σύνθλιψη, κρούση και ζημιά κατά την εκσκαφή. Ανάλογα με το επιλεγμένο υλικό θήκης, το καλώδιο μπορεί επίσης να παρέχει αντίσταση στην έκθεση στην υπεριώδη ακτινοβολία και στις όξινες αλκαλικές συνθήκες στο έδαφος, καθιστώντας το κατάλληλο για υπαίθριες εγκαταστάσεις και εγκαταστάσεις απευθείας θαμμένου όπου υπάρχουν αυτές οι συνθήκες.

Ε4: Ποιες ηλεκτρικές δοκιμές πραγματοποιούνται πριν από την παράδοση;

Α: Τα τελειωμένα καλώδια υποβάλλονται στις σχετικές ηλεκτρικές δοκιμές που καθορίζονται για το προϊόν και τις απαιτήσεις του έργου. Τα στοιχεία δοκιμής μπορεί να περιλαμβάνουν μόνωση και απόδοση αντοχής τάσης, βοηθώντας στην επαλήθευση της ηλεκτρικής κατάστασης του καλωδίου πριν από την αποστολή και την εγκατάσταση.

Ε5: Ποιες εφαρμογές έργων νέας ενέργειας μπορούν να χρησιμοποιήσουν αυτό το καλώδιο;

Α: Τυπικές εφαρμογές περιλαμβάνουν κύρια κυκλώματα μεταφοράς ισχύος εντός υποσταθμών 35 kV για έργα αιολικής και φωτοβολταϊκής ενέργειας. Το καλώδιο μπορεί επίσης να ληφθεί υπόψη για δίκτυα αστικών υποσταθμών, ανακαίνιση γραμμών υψηλής τάσης και ειδικά κυκλώματα τροφοδοσίας για εγκαταστάσεις εξόρυξης και χημικών.

Ε6: Τι πρέπει να λαμβάνεται υπόψη κατά την εγκατάσταση του καλωδίου σε χαμηλές θερμοκρασίες;

Α: Δεν συνιστάται η άμεση τοποθέτηση όταν η θερμοκρασία περιβάλλοντος είναι κάτω από 0℃. Όπου η εγκατάσταση σε χαμηλή θερμοκρασία είναι αναπόφευκτη, το καλώδιο θα πρέπει να προθερμαίνεται σύμφωνα με τις ισχύουσες απαιτήσεις εγκατάστασης για να μειωθεί ο κίνδυνος ρωγμών ή μηχανικής βλάβης στη μόνωση και το περίβλημα.

Ε7: Ποιες εφαρμογές διανομής ισχύος σε περιορισμένο χώρο είναι δυνατές;

Α: Το καλώδιο μπορεί να χρησιμοποιηθεί για διανομή ισχύος σε κλειστά μηχανολογικά περιβάλλοντα, όπως υπόγειες σήραγγες κοινής ωφέλειας, εγκαταστάσεις σιδηροδρομικής μεταφοράς και μεγάλα βιομηχανικά πάρκα. Η κατάλληλη κατασκευή καλωδίου θα πρέπει να επιλεγεί σύμφωνα με τις απαιτήσεις πυρασφάλειας, εγκατάστασης και περιβάλλοντος του έργου.
