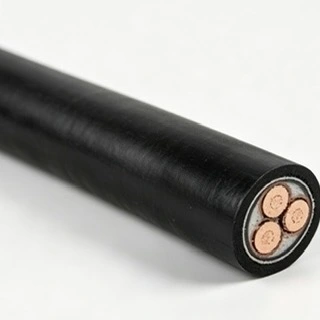

Καλώδιο τροφοδοσίας με μόνωση 18/30kV XLPE

Για έργα μηχανικής διανομής ηλεκτρικής ενέργειας υψηλής τάσης, το μονωμένο καλώδιο τροφοδοσίας Qiancheng 18/30kV XLPE είναι η προτιμώμενη επιλογή. Πληροί τις κατασκευαστικές απαιτήσεις έργων μεταφοράς και διανομής ηλεκτρικής ενέργειας κατηγορίας 30 kV.

Πίνακας προδιαγραφών προϊόντος και τεχνικών παραμέτρων

Πλεονεκτήματα σε σύγκριση με ομότιμα ​​προϊόντα

Κορυφαία τεχνολογία μόνωσης

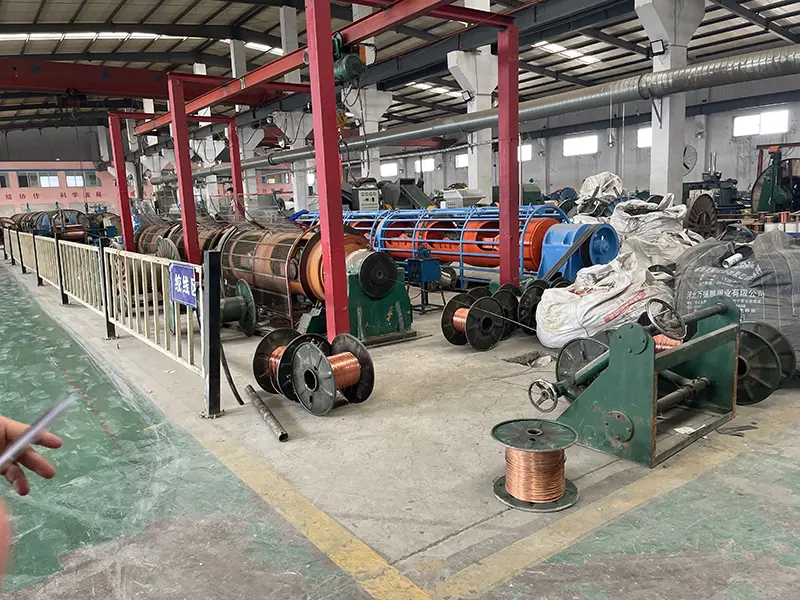

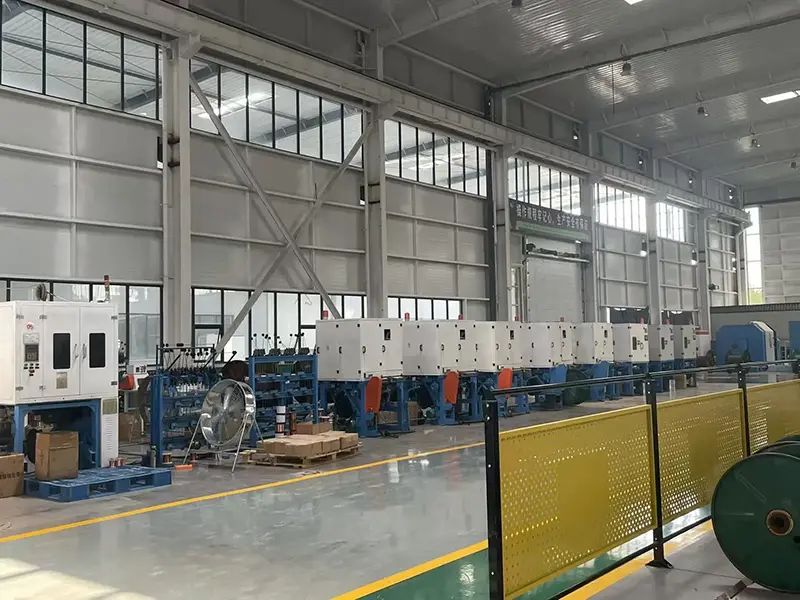

Υιοθετείται υψηλής ποιότητας μόνωση πολυαιθυλενίου με σταυροειδείς δεσμούς XLPE, εξοπλισμένη με γραμμή παραγωγής τριπλής συνεξώθησης και ηλεκτρονική μέτρηση πάχους λέιζερ για τη διασφάλιση ομοιόμορφου πάχους μόνωσης και την παρεμπόδιση της δημιουργίας δέντρων νερού. Σε σύγκριση με τα συνηθισμένα καλώδια, παρέχει χαμηλότερες διηλεκτρικές απώλειες, με σχεδιασμένη διάρκεια ζωής σε εξωτερικούς χώρους έως και 40 χρόνια.

Βελτιστοποιημένη δομή ασπίδας διπλής στρώσης

Διπλό κάλυμμα χάλκινης ταινίας με ρυθμό περιστροφής ≥25%. Έχει περάσει αυστηρές δοκιμές αντοχής τάσης και μερικής εκφόρτισης, ικανό να αντιμετωπίσει μεγάλης κλίμακας διακυμάνσεις φορτίου του δικτύου ηλεκτρικής ενέργειας και να μειώσει τους κινδύνους απροσδόκητης βλάβης και διακοπής ρεύματος.

Επιλογές ευέλικτου υλικού

Οι εκδόσεις με πυρήνα χαλκού διαθέτουν χαμηλές απώλειες γραμμής, κατάλληλες για υποσταθμούς βαρέως φορτίου μικρής απόστασης. Το YJLV με πυρήνα αλουμινίου μειώνει το αυτο-βάρος κατά 30%, μειώνοντας αποτελεσματικά το συνολικό κόστος μεταφοράς και τοποθέτησης για έργα μεταφοράς ισχύος σε μεγάλες αποστάσεις.

Ολοκληρωμένο Σύστημα Ιχνηλασιμότητας Ποιότητας

Κάθε παρτίδα μονωμένου καλωδίου τροφοδοσίας Qiancheng 18/30 kV XLPE υποβάλλεται σε ανεξάρτητη δοκιμή με αρχειοθετημένα βίντεο δοκιμής. Παρέχονται ανιχνεύσιμοι κωδικοί QR. Υποστηρίζεται η επιτόπια τυχαία επιθεώρηση πελατών για την αποφυγή ποιοτικών διαφορών μεταξύ των δειγμάτων και των προϊόντων μαζικής παραγωγής.

Προαιρετική LSZH Έκδοση Χαμηλού Καπνού χωρίς αλογόνο

Η παραλλαγή χαμηλού καπνού χωρίς αλογόνο παράγει λίγο μη τοξικό καπνό κατά την καύση. Διατίθενται ολοκληρωμένα σετ πιστοποιητικών δοκιμών IEC τόσο στα κινέζικα όσο και στα αγγλικά για εύκολη μετάδοση της αποδοχής πυρασφάλειας για δημόσια έργα υποδομής.

Απόδοση Ασφαλείας

Ηλεκτρική Ασφάλεια

Πριν από την παράδοση πραγματοποιούνται αυστηρές δοκιμές αντοχής και μερικής εκφόρτισης υψηλής τάσης. Λειτουργεί σταθερά σε υγρά ορυχεία και εγκαταστάσεις χημικών εργοστασίων, μειώνοντας τους κινδύνους αστοχίας βραχυκυκλώματος και βλάβης της μόνωσης.

Απόδοση πυρασφάλειας

Η προσαρμοσμένη έκδοση χαμηλού καπνού χωρίς αλογόνο σβήνει μόνο του στη φωτιά και δεν απελευθερώνει διαβρωτικούς τοξικούς αναθυμιάσεις, προστατεύει την εκκένωση του προσωπικού σε σενάρια πυρκαγιάς και ταιριάζει σε έργα μηχανικής με πυκνή κατοχή.

Ασφάλεια μακροπρόθεσμης λειτουργίας

Ανθεκτικό στη γήρανση και ανθεκτικό στην υπεριώδη ακτινοβολία. Αντιστέκεται στη φθορά και τη γήρανση κάτω από μακροχρόνια τοποθέτηση απευθείας ή υπαίθρια τοποθέτηση, μειώνοντας σημαντικά το κόστος για περιοδική επιθεώρηση και αντικατάσταση καλωδίου.

Σενάρια εφαρμογής

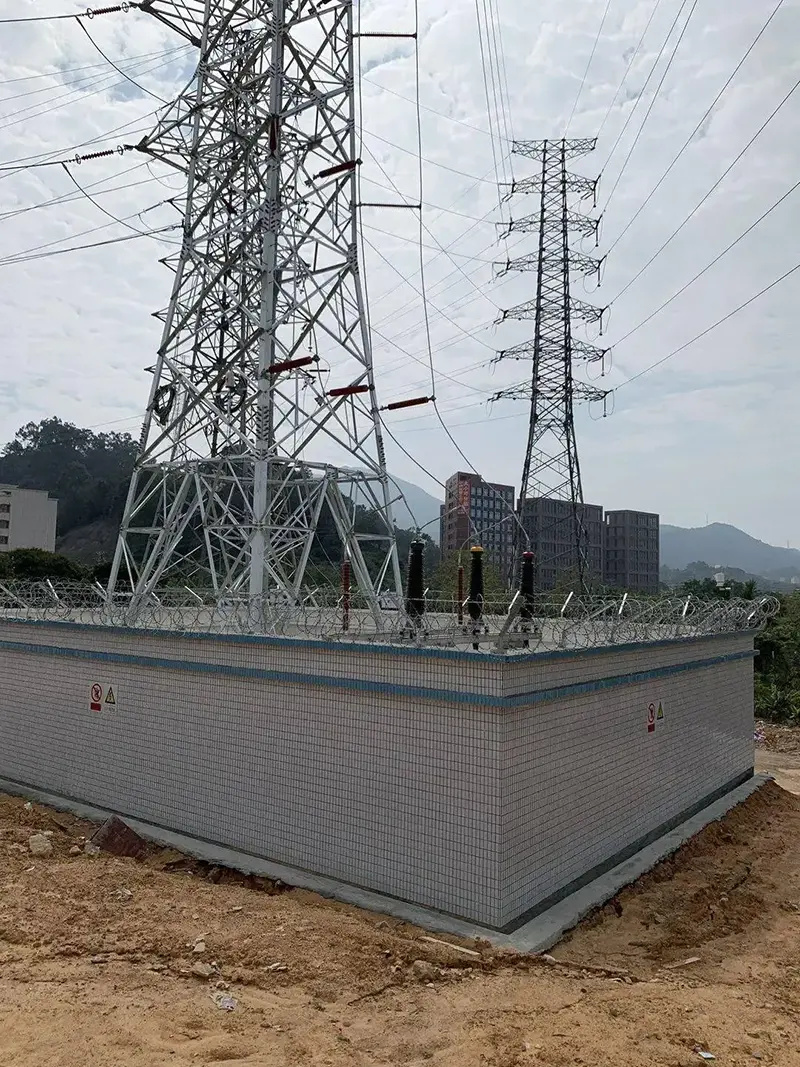

Αστικοί υποσταθμοί, μεγάλης κλίμακας βιομηχανικά πάρκα, βάσεις ορυχείων και χημικών, σιδηροδρομικές μεταφορές, υπόγειες ολοκληρωμένες σήραγγες κοινής ωφέλειας και υποστηρικτικές γραμμές μεταφοράς ηλεκτρικής ενέργειας για σταθμούς ηλεκτροπαραγωγής νέας ενέργειας.

Απαιτήσεις εγκατάστασης και τοποθέτησης

1.Η θερμοκρασία τοποθέτησης περιβάλλοντος δεν πρέπει να είναι χαμηλότερη από 0℃. Συνιστάται η προθέρμανση των καλωδίων πριν από την κατασκευή σε χαμηλές θερμοκρασίες για την αποφυγή εύθραυστων ρωγμών στη μόνωση.

2. Ακολουθήστε αυστηρά τις προδιαγραφές για την ελάχιστη ακτίνα κάμψης. Κρατήστε την καλωδίωση μακριά από αιχμηρές άκρες και γωνίες για να αποφύγετε το γδάρσιμο του περιβλήματος και την είσοδο νερού που μπορεί να προκαλέσει τη γήρανση της μόνωσης.

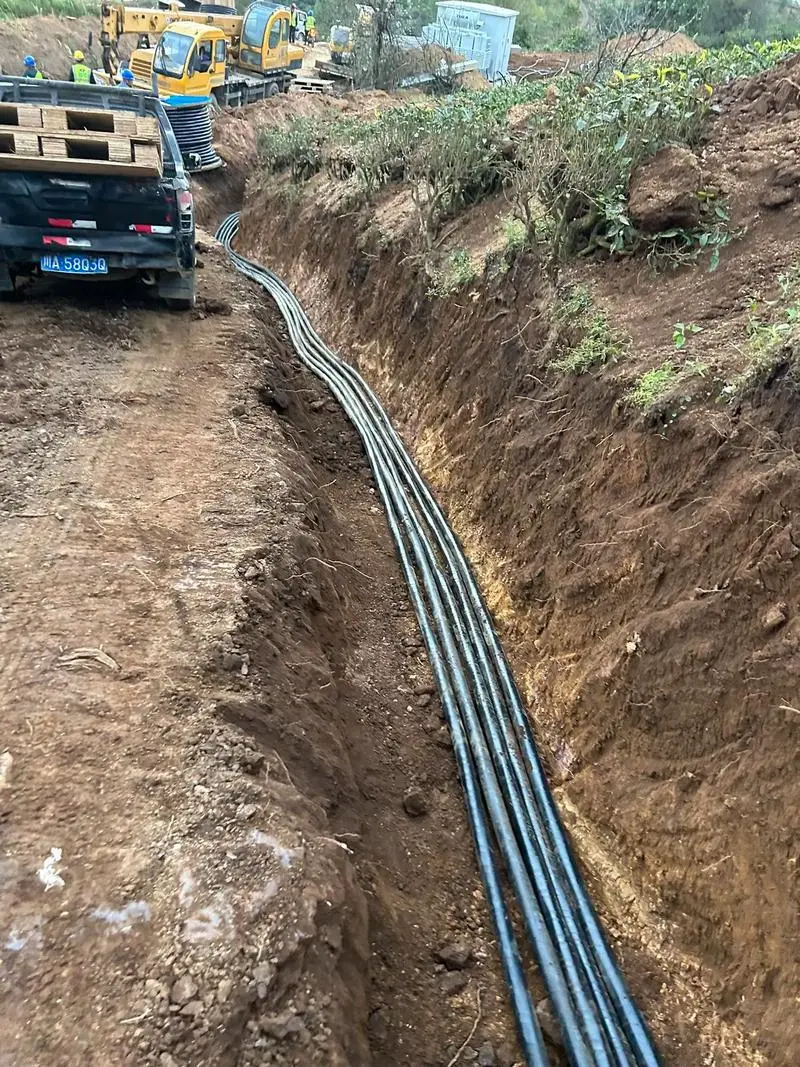

3. Οι αποδεκτές μέθοδοι τοποθέτησης περιλαμβάνουν τη δρομολόγηση εσωτερικού δίσκου καλωδίων, σήραγγες καλωδίων, αυλακώσεις καλωδίων, εγκατάσταση αγωγών και άμεση ταφή σε χαλαρό έδαφος. Τα θωρακισμένα καλώδια μπορούν να αντέξουν ήπιες μηχανικές εξωτερικές δυνάμεις.

4.Τα μονοπύρηνα καλώδια εναλλασσόμενου ρεύματος δεν πρέπει να περνούν μόνο μέσα σε χαλύβδινους αγωγούς, έτσι ώστε να αποφευχθεί η θέρμανση δινορευμάτων που επιταχύνει τη γήρανση του καλωδίου.

FAQ

Ε1: Το πάχος μόνωσης του μονωμένου καλωδίου τροφοδοσίας XLPE 18/30 kV είναι σχετικά παχύ. Πώς διατηρείται το ομοιόμορφο πάχος κατά την παραγωγή;

Α: Μια γραμμή παραγωγής τριπλής συνεξώθησης με ηλεκτρονική μέτρηση πάχους λέιζερ χρησιμοποιείται για την παρακολούθηση των διαστάσεων της μόνωσης κατά την παραγωγή. Αυτό βοηθά στη διατήρηση σταθερού πάχους μόνωσης XLPE και υποστηρίζει σταθερή διηλεκτρική απόδοση. Η αναφερόμενη διάρκεια ζωής σχεδιασμού για εφαρμογές εξωτερικού χώρου μπορεί να φτάσει τα 40 χρόνια υπό καθορισμένες συνθήκες λειτουργίας.

Ε2: Ποια προστατευτική λειτουργία παρέχει η θωράκιση διπλής ταινίας χαλκού υπό τις διακυμάνσεις του φορτίου του δικτύου ισχύος;

Α: Η θωράκιση χάλκινης ταινίας έχει καθορισμένο ρυθμό περιστροφής ≥25%. Το σύστημα θωράκισης, μαζί με τη δοκιμή αντοχής σε τάση και μερικής εκφόρτισης, βοηθά στον έλεγχο του ηλεκτρικού πεδίου και υποστηρίζει την απόδοση μόνωσης όταν το σύστημα ισχύος αντιμετωπίζει αλλαγές στο λειτουργικό φορτίο.

Ε3: Πώς πρέπει να επιλέγονται οι εκδόσεις με πυρήνα χαλκού και πυρήνα αλουμινίου για έργα υποσταθμών μεγάλων αποστάσεων;

Α: Η κατασκευή με πυρήνα χαλκού θεωρείται συνήθως όπου απαιτείται υψηλότερη αγωγιμότητα και μετάδοση μεγάλου φορτίου σε μικρότερες αποστάσεις. Η κατασκευή YJLV με πυρήνα αλουμινίου μπορεί να εξεταστεί για μεγαλύτερες διαδρομές μετάδοσης όπου το χαμηλότερο βάρος καλωδίου είναι σημαντικός παράγοντας. Η τελική επιλογή θα πρέπει επίσης να λαμβάνει υπόψη την τρέχουσα χωρητικότητα, την πτώση τάσης, τις συνθήκες εγκατάστασης και το συνολικό μήκος καλωδίου.

Ε4: Πώς λειτουργεί το καλώδιο σε υγρά περιβάλλοντα υψηλής τάσης, όπως ορυχεία και χημικά εργοστάσια;

Α: Οι σχετικές δοκιμές αντοχής υψηλής τάσης και μερικής εκφόρτισης πραγματοποιούνται σύμφωνα με τις ισχύουσες απαιτήσεις. Η μόνωση XLPE παρέχει το σύστημα ηλεκτρικής μόνωσης, ενώ η κατασκευή του καλωδίου θα πρέπει να επιλέγεται σύμφωνα με την έκθεση στην υγρασία, τη θερμοκρασία, την επαφή με χημικά και άλλες συνθήκες του χώρου σε ορυχεία ή χημικές εγκαταστάσεις.

Ε5: Τι πρέπει να λαμβάνεται υπόψη για μακροπρόθεσμη εγκατάσταση με άμεση θαφή και σε εξωτερικό χώρο;

Α: Η κατασκευή του καλωδίου παρέχει αντοχή στη γήρανση και την έκθεση στην υπεριώδη ακτινοβολία, ενώ οι θωρακισμένες εκδόσεις προσφέρουν πρόσθετη μηχανική προστασία για συνθήκες εγκατάστασης όπου το καλώδιο μπορεί να εκτεθεί σε εξωτερικές δυνάμεις. Για εφαρμογές απευθείας θαμμένου ή εξωτερικού χώρου, ο τύπος του περιβλήματος, οι συνθήκες του εδάφους, η έκθεση στο ηλιακό φως και η μηχανική προστασία θα πρέπει να επανεξεταστούν πριν από την εγκατάσταση.

Ε6: Τι πρέπει να λαμβάνεται υπόψη κατά την κάμψη του καλωδίου κατά την εγκατάσταση;

Α: Η καθορισμένη ελάχιστη ακτίνα κάμψης θα πρέπει να τηρείται σε όλη την εγκατάσταση. Οι αιχμηρές άκρες, η υπερβολική κάμψη και το αναγκαστικό τράβηγμα πρέπει να αποφεύγονται για να αποφευχθεί η ζημιά στη θήκη. Ο σωστός χειρισμός είναι ιδιαίτερα σημαντικός για συστήματα καλωδίων υψηλής τάσης, επειδή η μηχανική βλάβη μπορεί να επηρεάσει το σύστημα μόνωσης και τη μακροπρόθεσμη απόδοσή του.

Ε7: Πότε προτιμάται η έκδοση χαμηλού καπνού χωρίς αλογόνο έναντι ενός συμβατικού τύπου θήκης;

Α: Η έκδοση χαμηλού καπνού χωρίς αλογόνο προορίζεται να περιορίσει τις εκπομπές καπνού και διαβρωτικών που περιέχουν αλογόνο κατά την καύση. Μπορεί να θεωρηθεί για πυκνοκατοικημένη ή κλειστή υποδομή, συμπεριλαμβανομένων εγκαταστάσεων σιδηροδρομικής διέλευσης και υπόγειων σηράγγων κοινής ωφέλειας, όπου οι απαιτήσεις απόδοσης καπνού και πυρκαγιάς είναι πιο απαιτητικές.

Ε8: Ποιες προφυλάξεις απαιτούνται κατά την εγκατάσταση του καλωδίου σε χαμηλές θερμοκρασίες;

Α: Η συνιστώμενη θερμοκρασία περιβάλλοντος τοποθέτησης δεν πρέπει να είναι κάτω από 0℃ εκτός εάν η ισχύουσα διαδικασία εγκατάστασης ορίζει διαφορετικά. Όπου απαιτείται εγκατάσταση σε χαμηλή θερμοκρασία, θα πρέπει να ακολουθούνται κατάλληλα μέτρα προθέρμανσης για να μειωθεί ο κίνδυνος εύθραυστης ζημιάς στη μόνωση. Για καλώδια εναλλασσόμενου ρεύματος μονού πυρήνα, η εγκατάσταση εντός χαλύβδινων αγωγών θα πρέπει επίσης να ακολουθεί τις ισχύουσες απαιτήσεις για την αποφυγή υπερβολικής θέρμανσης δινορευμάτων.
