Για την προμήθεια έργων μηχανικής φωτοβολταϊκών νέας ενέργειας, το Qiancheng H1Z2Z2-K Photovoltaic Solar Cable είναι συμβατό με διάφορα έργα καλωδίωσης μετάδοσης φωτοβολταϊκών DC στο εσωτερικό και στο εξωτερικό.
Το Qiancheng H1Z2Z2-K Photovoltaic Solar Cable υιοθετεί αγωγούς από επικασσιτερωμένο χαλκό Κατηγορίας 5 με πολυολεφίνη διπλής στρώσης. Είναι κατάλληλο για συνθήκες εργασίας φωτοβολταϊκών DC 1,5 kV. Χωρίς αλογόνο, επιβραδυντικό φλόγας και πυρίμαχο. Διατίθενται πλήρη ιχνηλάσιμα έγγραφα δοκιμών CNAS για την εγγύηση της ποιότητας της προμήθειας.
|
Αριθμός πυρήνων × Ονομαστική περιοχή διατομής (mm²) |
Ονομαστικό πάχος μόνωσης (mm) |
Ονομαστικό πάχος περιβλήματος (mm) |
Μέγιστη μέση εξωτερική διάμετρος (mm) |
Ελάχιστη αντίσταση μόνωσης στα 20℃ (MΩ・km) |
Ελάχιστη αντίσταση μόνωσης στα 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Το Qiancheng H1Z2Z2-K Photovoltaic Solar Cable χρησιμοποιεί έναν επικασσιτερωμένο χάλκινο αγωγό υψηλής καθαρότητας για καλή ηλεκτρική αγωγιμότητα και ελεγχόμενη αύξηση θερμοκρασίας υπό κανονική λειτουργία πλήρους φορτίου. Το καλώδιο διαθέτει διασταυρούμενη ακτινοβολία, χωρίς αλογόνο, επιβραδυντική φλόγας κατασκευή με επιβραδυντική φλόγα κατηγορίας C, καθιστώντας το υλικό κατασκευή κατάλληλο για εφαρμογές φωτοβολταϊκών καλωδίων όπου λαμβάνονται υπόψη η συμπεριφορά φλόγας και τα χαρακτηριστικά χαμηλού καπνού.
Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -40℃ έως 90℃. Η κατασκευή του καλωδίου προορίζεται για υπαίθριες φωτοβολταϊκές εγκαταστάσεις εκτεθειμένες στο ηλιακό φως, τις αλλαγές θερμοκρασίας και άλλες συνήθεις περιβαλλοντικές συνθήκες. Οι δοκιμές γήρανσης UV και ψεκασμού αλατιού μπορούν να χρησιμοποιηθούν για την αξιολόγηση της αντοχής του στις καιρικές συνθήκες και στη διάβρωση, ενώ η δηλωμένη διάρκεια ζωής άνω των 25 ετών ισχύει υπό κανονικές συνθήκες λειτουργίας.
Η εύκαμπτη δομή αγωγού επιτρέπει την ευκολότερη δρομολόγηση, κάμψη και απογύμνωση κατά την εγκατάσταση. Το καλώδιο μπορεί να χρησιμοποιηθεί με συμβατούς φωτοβολταϊκούς συνδέσμους, υποστηρίζοντας τις εργασίες ρουτίνας επί τόπου σύνδεσης. Μπορούν να παρασχεθούν αναγνώριση προϊόντος και ιχνηλασιμότητα παρτίδων, με διαθέσιμα σχετικά αρχεία δοκιμών για επιθεώρηση και εκ νέου επαλήθευση προϊόντος σύμφωνα με τις απαιτήσεις του έργου.
Η θερμοκρασία περιβάλλοντος για την τοποθέτηση δεν πρέπει να είναι χαμηλότερη από -15℃. Μην τραβάτε ή λυγίζετε το Qiancheng H1Z2Z2-K Photovoltaic Solar Cable βίαια κάτω από συνθήκες χαμηλής θερμοκρασίας. Η ελάχιστη ακτίνα κάμψης κατά την κατασκευή θα είναι 4 φορές η εξωτερική διάμετρος του καλωδίου. Αποφύγετε την εξώθηση και το ξύσιμο του περιβλήματος.

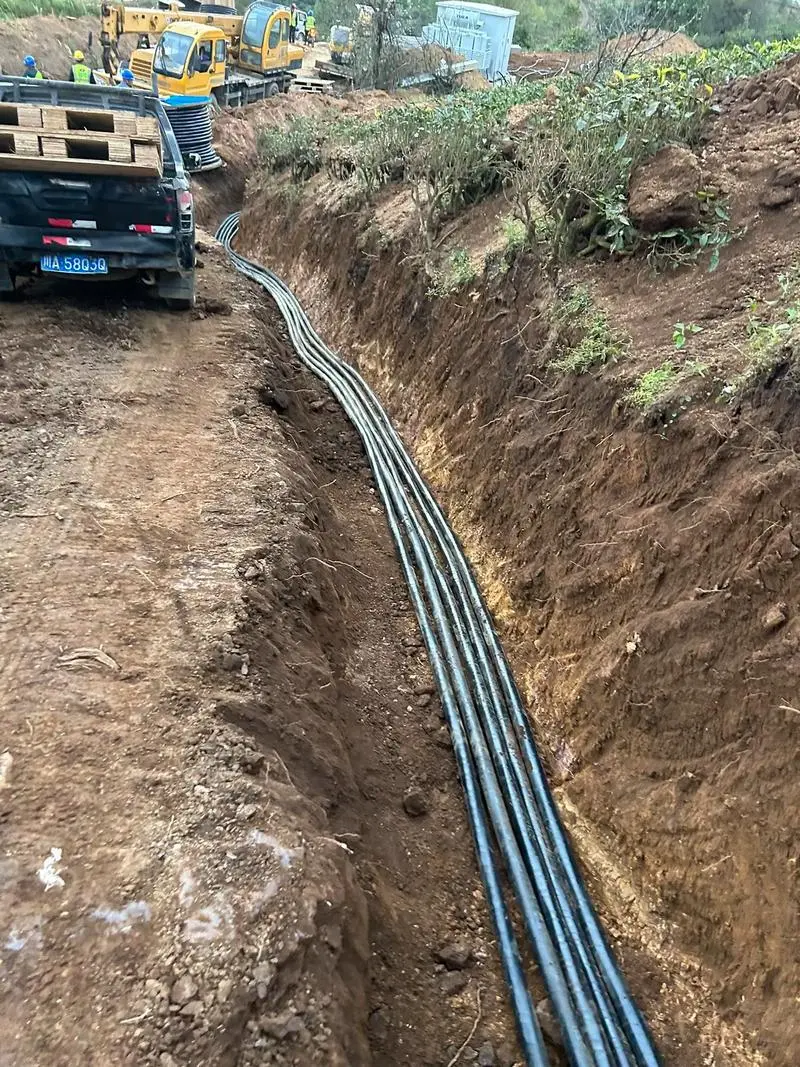

Κατάλληλο για υπαίθρια εναέρια εγκατάσταση, δρομολόγηση δίσκου καλωδίων, εγκατάσταση αγωγών και τοποθέτηση με φως. Ισχύει για επίγειους φωτοβολταϊκούς σταθμούς ηλεκτροπαραγωγής, κατανεμημένα φωτοβολταϊκά συστήματα στον τελευταίο όροφο, συμπληρωματικούς σταθμούς αλιείας-ηλιακής ενέργειας και άλλα σενάρια. Κρατήστε το μακριά από πηγές υψηλής θερμότητας και έντονα διαβρωτικές περιοχές για να παρατείνετε τη διάρκεια ζωής του καλωδίου.
Οι αρμοί καλωδίων θα πρέπει να σφραγίζονται κατάλληλα για στεγανοποίηση και μόνωση. Εγκαταστήστε αδιάβροχα κουτιά διακλάδωσης για εκτεθειμένους εξωτερικούς αρμούς για να αποφύγετε τη διαρροή ηλεκτρικής ενέργειας και τις βλάβες βραχυκυκλώματος που προκαλούνται από την είσοδο βρόχινου νερού. Μην δρομολογείτε καλώδια υψηλής τάσης μέσα στον ίδιο αγωγό για να αποτρέψετε ηλεκτρομαγνητικές παρεμβολές.
Α: Το καλώδιο είναι βαθμολογημένο για εφαρμογές φωτοβολταϊκών DC 1,5 kV και χρησιμοποιεί έναν αγωγό από επικασσιτερωμένο χαλκό υψηλής καθαρότητας, παρέχοντας καλή ηλεκτρική αγωγιμότητα και ελεγχόμενη αύξηση θερμοκρασίας κατά τη διάρκεια της κανονικής λειτουργίας πλήρους φορτίου.
Α: Το καθορισμένο εύρος θερμοκρασίας λειτουργίας είναι -40℃ έως 90℃. Υπό κανονικές συνθήκες λειτουργίας, το προϊόν προορίζεται για διάρκεια ζωής άνω των 25 ετών, με τη γήρανση της υπεριώδους ακτινοβολίας και την απόδοση διάβρωσης με ψεκασμό αλατιού να λαμβάνονται υπόψη κατά την αξιολόγηση του προϊόντος.
Α: Το καλώδιο χρησιμοποιεί διασταυρούμενη ακτινοβολία, χωρίς αλογόνο, επιβραδυντική φλόγας κατασκευή με επιβραδυντική φλόγα κατηγορίας C. Η κατασκευή του χωρίς αλογόνο προορίζεται να μειώσει τις επιβλαβείς εκπομπές κατά την καύση και να πληροί τις απαιτήσεις πυρασφάλειας των ισχυόντων φωτοβολταϊκών εγκαταστάσεων.
Α: Η ελάχιστη ακτίνα κάμψης τοποθέτησης δεν πρέπει να είναι μικρότερη από 4 φορές την εξωτερική διάμετρο του καλωδίου. Η συνιστώμενη θερμοκρασία περιβάλλοντος τοποθέτησης δεν πρέπει να είναι κάτω από -15℃. Θα πρέπει να αποφεύγεται το εξαναγκασμένο τράβηγμα ή η κάμψη σε χαμηλές θερμοκρασίες για να μειωθεί ο κίνδυνος βλάβης του περιβλήματος.
Α: Οι συνήθεις μέθοδοι εγκατάστασης περιλαμβάνουν την εξωτερική εναέρια δρομολόγηση, τους δίσκους καλωδίων, τους αγωγούς και την εγκατάσταση με φως. Η άμεση έκθεση σε πηγές θερμότητας υψηλής θερμοκρασίας και έντονα διαβρωτικά περιβάλλοντα θα πρέπει να αποφεύγεται εκτός εάν η επιλεγμένη κατασκευή έχει επαληθευτεί για αυτές τις συνθήκες.
Α: Οι αρμοί καλωδίων απαιτούν κατάλληλη επεξεργασία στεγανοποίησης και μόνωσης. Για εκτεθειμένες εξωτερικές συνδέσεις, θα πρέπει να χρησιμοποιούνται αδιάβροχα κουτιά διακλάδωσης ή συμβατά συστήματα σύνδεσης για τον περιορισμό της διείσδυσης του νερού της βροχής και τη μείωση του κινδύνου διαρροής ή βραχυκυκλώματος.
Α: Δεν πρέπει να εγκατασταθεί στον ίδιο προστατευτικό αγωγό με τα καλώδια υψηλής τάσης. Η ξεχωριστή δρομολόγηση βοηθά στη διατήρηση του κατάλληλου ηλεκτρικού διαχωρισμού και μειώνει την πιθανότητα παρεμβολών ή άλλων προβλημάτων που σχετίζονται με την εγκατάσταση σε φωτοβολταϊκά κυκλώματα συνεχούς ρεύματος.
Α: Η κατασκευή του εύκαμπτου αγωγού καθιστά το καλώδιο ευκολότερο στη δρομολόγηση και το χειρισμό κατά την εγκατάσταση, ενώ τα χαρακτηριστικά απογύμνωσής του υποστηρίζουν τις εργασίες σύνδεσης. Η συμβατότητα με κοινά χρησιμοποιούμενα φωτοβολταϊκά βύσματα μπορεί επίσης να απλοποιήσει την επιτόπια καλωδίωση.
