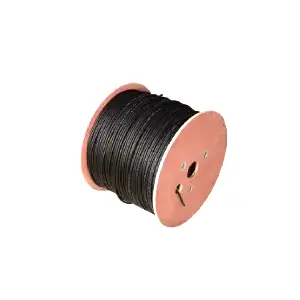

Το Qiancheng PV1-F Solar DC Cable προμηθεύεται για τη μηχανική φωτοβολταϊκών σταθμών παραγωγής ενέργειας, κατάλληλο για κατασκευή καλωδίωσης μετάδοσης DC στην πλευρά της φωτοβολταϊκής μονάδας. Παρέχει εξαιρετική αντοχή στην υπεριώδη ακτινοβολία, αντοχή σε υψηλές χαμηλές θερμοκρασίες, αντοχή στη διάβρωση οξέος-αλκαλίων, αντοχή σε υπερφόρτωση, αντοχή στη φθορά και αντιδιαβρωτική απόδοση. Προσαρμόσιμο σε διάφορες σκληρές συνθήκες εργασίας φωτοβολταϊκών, εξασφαλίζει ασφαλή και σταθερή λειτουργία του συστήματος με μεγάλη διάρκεια ζωής.
|
Αριθμός πυρήνων × Ονομαστική περιοχή διατομής (mm²) |
Ονομαστικό πάχος μόνωσης (mm) |
Ονομαστικό πάχος περιβλήματος (mm) |
Μέγιστη μέση εξωτερική διάμετρος (mm) |
Ελάχιστη αντίσταση μόνωσης στους 20℃ (MΩ・km) |
Ελάχιστη αντίσταση μόνωσης στους 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Το Qiancheng PV1-F Solar DC Cable υιοθετεί επικασσιτερωμένο εύκαμπτο χάλκινο αγωγό με αντίσταση καλύτερη από το εθνικό πρότυπο και χαμηλή άνοδο θερμοκρασίας υπό συνθήκες πλήρους φορτίου. Έχει περάσει το τεστ UV-γήρανσης για αντιγήρανση και αντοχή στις ρωγμές. Τα δεδομένα πρώτης ύλης και δοκιμών μπορούν να επαληθευτούν για την αποφυγή νοθείας.

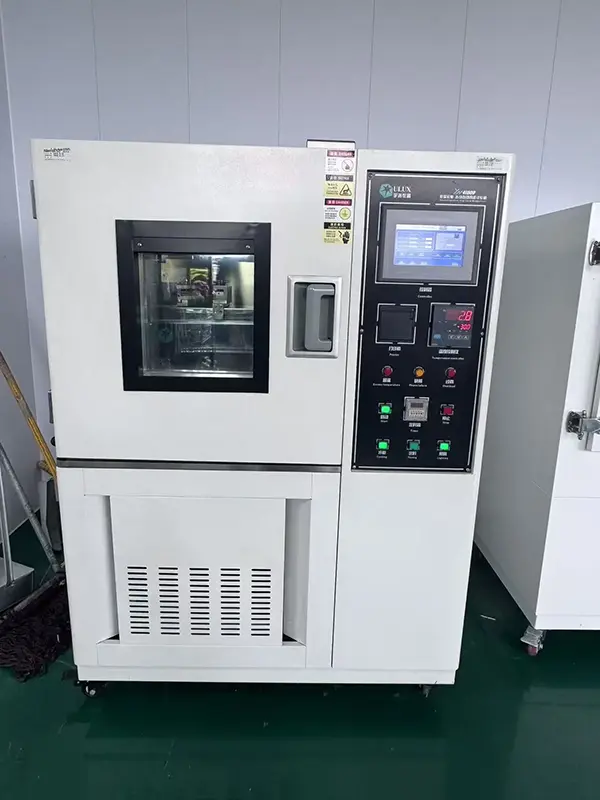

Τα συνηθισμένα φωτοβολταϊκά καλώδια τείνουν να ραγίζουν σε χαμηλές θερμοκρασίες. Αυτό το προϊόν έχει περάσει τη δοκιμή κάμψης -40℃ και αντιστέκεται στη ζημιά κατά την κατασκευή σε ψυχρές περιοχές. Το περίβλημα είναι ανθεκτικό στο όζον, ανθεκτικό στο λάδι και αντιδιαβρωτικό, κατάλληλο για σκληρά περιβάλλοντα όπως περιοχές με αλατούχο αλκάλιο και συνθήκες ψεκασμού παράκτιων αλάτων με χαμηλότερο ποσοστό αστοχίας.
Τα προϊόντα spot είναι διαθέσιμα για άμεση παράδοση. Για φωτοβολταϊκά έργα μεγάλων μεγαβάτ, μπορεί να παρέχεται προσαρμοσμένη ονομαστική επιφάνεια διατομής, βαθμός επιβραδυντικού φλόγας και μήκος πηνίου. Χωρίς σήμανση μεσαίου προσωπικού, παρέχοντας πλεονεκτήματα κόστους για προμήθειες μηχανικής μεγάλου όγκου.

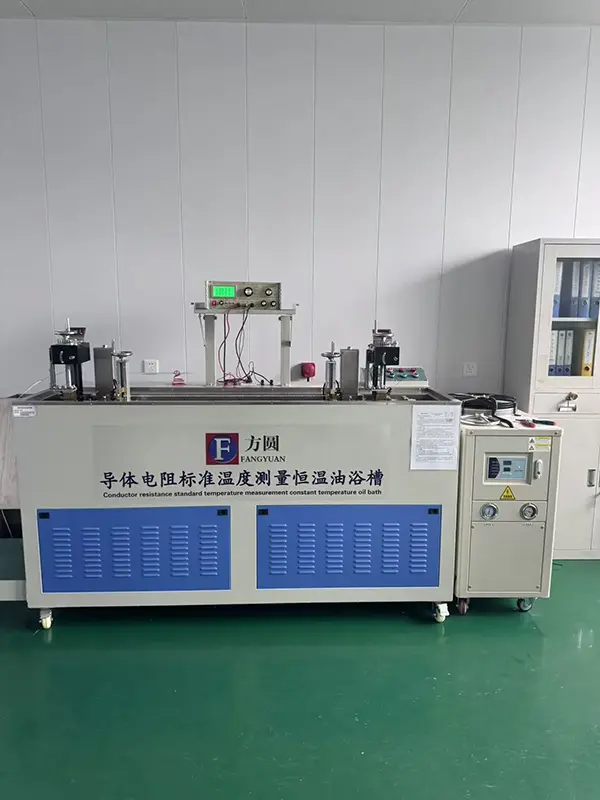

Όλα τα Qiancheng PV1-F Solar DC καλώδια υποβάλλονται σε δειγματοληψία για αντοχή σε τάση DC και αντίσταση μόνωσης πριν από την παράδοση. Μπορεί να αντισταθεί στην αντίστροφη κρούση υψηλής τάσης φωτοβολταϊκών συστημάτων και να αποτρέψει τους κινδύνους διαρροής, βλάβης και πυρκαγιάς σε κυκλώματα συνεχούς ρεύματος. Ανταποκρίνεται στην επιβράδυνση φλόγας κατηγορίας C για να συγκρατεί τη διάδοση της φλόγας κατά μήκος των καλωδίων.
Ανθεκτικό στην υπεριώδη ακτινοβολία για σταθερή μακροχρόνια λειτουργία εντός -40℃ ~ 90℃. Αντιστέκεται στη γήρανση και το ράγισμα κάτω από μακροχρόνια έκθεση σε εξωτερικούς χώρους. Ο τύπος χαμηλού καπνού χωρίς αλογόνο είναι προαιρετικός για τη μείωση του τοξικού καπνού κατά τη διάρκεια της πυρκαγιάς και την εγγύηση της ασφάλειας για φωτοβολταϊκές εφαρμογές εσωτερικού χώρου.
Η εξαιρετική ευελιξία του καλωδίου αποτρέπει τη φθορά του μονωτικού στρώματος που προκαλείται από σύρσιμο ή ελαφρύ συμπίεση κατά την κατασκευή, μειώνοντας τους κινδύνους επανεπεξεργασίας και το κόστος συντήρησης σε μεταγενέστερο στάδιο.
Το Qiancheng PV1-F Solar DC Cable είναι ειδικά σχεδιασμένο για καλωδίωση από την πλευρά DC των φωτοβολταϊκών συστημάτων παραγωγής ενέργειας:
- Καλωδίωση ράβδου διαύλου για μονάδες μεγάλης κλίμακας κεντρικών επίγειων φωτοβολταϊκών σταθμών παραγωγής ενέργειας.
- Διανεμημένοι φωτοβολταϊκοί σταθμοί ηλεκτροπαραγωγής σε στέγες βιομηχανικών και εμπορικών κτιρίων.
- Δίκτυα οικιακά κατανεμημένα φωτοβολταϊκά συστήματα.
- Έργα φωτοβολταϊκών υπό περίπλοκες συνθήκες, συμπεριλαμβανομένων των υβριδικών αλιευτικών-ηλιακών, γεωργο-ηλιακών υβριδικών, ορεινών και Γκόμπι.
Α: Ο αγωγός είναι κατασκευασμένος από επικασσιτερωμένο εύκαμπτο χαλκό, παρέχοντας καλή ηλεκτρική αγωγιμότητα και ευελιξία για συνεχή λειτουργία μεταφοράς ρεύματος σε φωτοβολταϊκά κυκλώματα συνεχούς ρεύματος. Η κατασκευή του αγωγού του βοηθά επίσης στον έλεγχο της αύξησης της θερμοκρασίας υπό κανονικές συνθήκες πλήρους φορτίου.
Α: Το καθορισμένο εύρος θερμοκρασίας συνεχούς λειτουργίας είναι -40℃ έως 90℃. Το καλώδιο έχει επίσης υποβληθεί σε δοκιμή κάμψης χαμηλής θερμοκρασίας στους -40℃ για να αξιολογηθεί η ευελιξία και η αντοχή του στο ράγισμα κατά την εγκατάσταση σε ψυχρά περιβάλλοντα.
Α: Το περίβλημα παρέχει αντοχή στο όζον, το λάδι, το σπρέι αλατιού και την έκθεση σε οξέα-αλκάλια. Αυτό καθιστά το καλώδιο εφαρμόσιμο σε φωτοβολταϊκές εγκαταστάσεις σε παράκτιες περιοχές, αλατούχα-αλκαλικά περιβάλλοντα και αλιευτικά-ηλιακά ή άλλα υβριδικά έργα εξωτερικού χώρου, ανάλογα με τις πραγματικές συνθήκες του χώρου.
Α: Τα τελειωμένα καλώδια μπορούν να ελεγχθούν για αντοχή σε τάση DC και αντίσταση μόνωσης σύμφωνα με τις ισχύουσες απαιτήσεις επιθεώρησης. Αυτές οι δοκιμές βοηθούν στην επαλήθευση της ακεραιότητας της μόνωσης και της ηλεκτρικής απόδοσης πριν από την αποστολή του καλωδίου.
Α: Το καλώδιο είναι κατηγορίας C για επιβραδυντικό φλόγας. Η κατασκευή του προορίζεται να περιορίσει τη διάδοση της φλόγας κατά μήκος του καλωδίου όταν εκτίθεται σε τοπική φωτιά, υποστηρίζοντας τις απαιτήσεις πυρασφάλειας των φωτοβολταϊκών καλωδίων συνεχούς ρεύματος.
Α: Η εύκαμπτη κατασκευή βοηθά το καλώδιο να αντέχει την κανονική δρομολόγηση, το τράβηγμα και τη μικρή συμπίεση κατά την εγκατάσταση. Ο σωστός χειρισμός και η συμμόρφωση με την καθορισμένη ακτίνα κάμψης εξακολουθούν να απαιτούνται για την αποφυγή μηχανικής βλάβης στη μόνωση ή το περίβλημα.
Α: Χρησιμοποιείται κυρίως για καλωδίωση από την πλευρά DC σε συστήματα παραγωγής φωτοβολταϊκών ενέργειας, συμπεριλαμβανομένων επίγειων σταθμών παραγωγής ενέργειας, εμπορικών και βιομηχανικών στεγών, οικιακών φωτοβολταϊκών συστημάτων, γεωργικών-ηλιακών έργων και αλιευτικών-ηλιακών εγκαταστάσεων.
Α: Η μόνωση χρησιμοποιεί πολυολεφίνη με διασταυρούμενη ακτινοβολία και έχει υποβληθεί σε δοκιμή γήρανσης με υπεριώδη ακτινοβολία. Η κατασκευή του υλικού παρέχει αντοχή στην έκθεση στην υπεριώδη ακτινοβολία και βοηθά στη διατήρηση των φυσικών ιδιοτήτων του καλωδίου κατά τη διάρκεια παρατεταμένης υπαίθριας υπηρεσίας.
