Χάλκινο καλώδιο ελέγχου XLPE

Μοντέλα προϊόντων: KYJV, KYJVP, KYJV22, KYJY, κ.λπ.

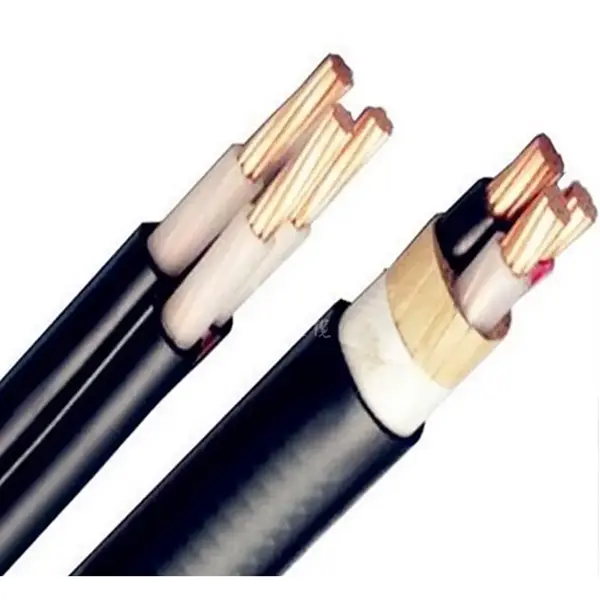

Το καλώδιο ελέγχου XLPE Copper χρησιμοποιείται για κυκλώματα ελέγχου χαμηλής τάσης, οργάνων και σήματος όπου το σύστημα μόνωσης πρέπει να δέχεται υψηλές θερμοκρασίες λειτουργίας. Η στάνταρ κατασκευή συνδυάζει χάλκινους αγωγούς υψηλής καθαρότητας χωρίς οξυγόνο με μόνωση XLPE και εξωτερικό περίβλημα PVC, με θωρακισμένες, θωρακισμένες και θωρακισμένες διαμορφώσεις από χάλυβα διαθέσιμες για διαφορετικές συνθήκες εγκατάστασης.

Τα παρεχόμενα τεχνικά δεδομένα προσδιορίζουν ονομαστική τάση 450/750 V, μέγιστη θερμοκρασία μακροχρόνιας λειτουργίας 90 °C και τυπικές διατομές αγωγού από 0,75 έως 6 mm². Ανάλογα με το κύκλωμα και τη μέθοδο τοποθέτησης, το καλώδιο μπορεί να παρέχεται με συμπαγείς ή εύκαμπτους αγωγούς, διαμορφώσεις πολλαπλών πυρήνων, θωράκιση, θωράκιση ή κατασκευή WDZ χαμηλής κατανάλωσης καπνού μηδενικού αλογόνου.

Πίνακας προδιαγραφών προϊόντος, διαστάσεων και τεχνικών παραμέτρων

Κατασκευαστικά και Ηλεκτρολογικά Χαρακτηριστικά

1. Μόνωση XLPE

Το διασταυρωμένο πολυαιθυλένιο σχηματίζει το κύριο μονωτικό στρώμα. Οι παρεχόμενες προδιαγραφές παρέχουν μέγιστη θερμοκρασία μακροπρόθεσμης λειτουργίας 90 °C και βραχυπρόθεσμη ανοχή υπερφόρτωσης 130 °C. Αυτό το εύρος θερμοκρασίας είναι ένας από τους κύριους λόγους για να εξετάσετε τη μόνωση XLPE όταν μια εγκατάσταση ελέγχου μπορεί να λειτουργεί πάνω από τις τυπικές συνθήκες καλωδίωσης γενικής χρήσης με μόνωση PVC.

2. Επιλογές χάλκινων αγωγών

Ο αγωγός ορίζεται ως χαλκός 99,99% υψηλής καθαρότητας χωρίς οξυγόνο. Το KYJV χρησιμοποιεί συμπαγή αγωγό Κατηγορίας 1, ενώ το KYJVR αναφέρεται με εύκαμπτο αγωγό Κλάσης 5. Η κατασκευή του αγωγού μπορεί επομένως να συνδυαστεί με σταθερές καλωδιώσεις ή εγκαταστάσεις όπου απαιτείται πρόσθετη ευελιξία.

3. Θήκη PVC και λειτουργικές παραλλαγές

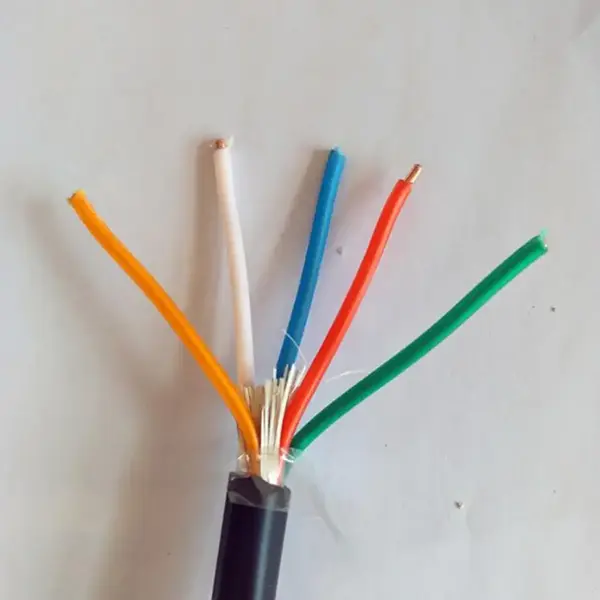

Η τυπική εξωτερική θήκη είναι PVC, με μια έκδοση WDZ χαμηλής κατανάλωσης καπνού μηδενικού αλογόνου διαθέσιμη ως αναβαθμισμένη επιλογή. Το Shielded KYJVP προσθέτει θωράκιση με πλέξη χαλκού, ενώ το KYJV22 χρησιμοποιεί θωράκιση από χαλύβδινη ταινία για εφαρμογές που απαιτούν πρόσθετη μηχανική προστασία. Αυτές οι παραλλαγές επιτρέπουν την αντιστοίχιση της κατασκευής του καλωδίου με τη γύρω εγκατάσταση αντί να χρησιμοποιείται μία διαμόρφωση για κάθε έργο.

Επιλέγοντας τη σωστή διαμόρφωση

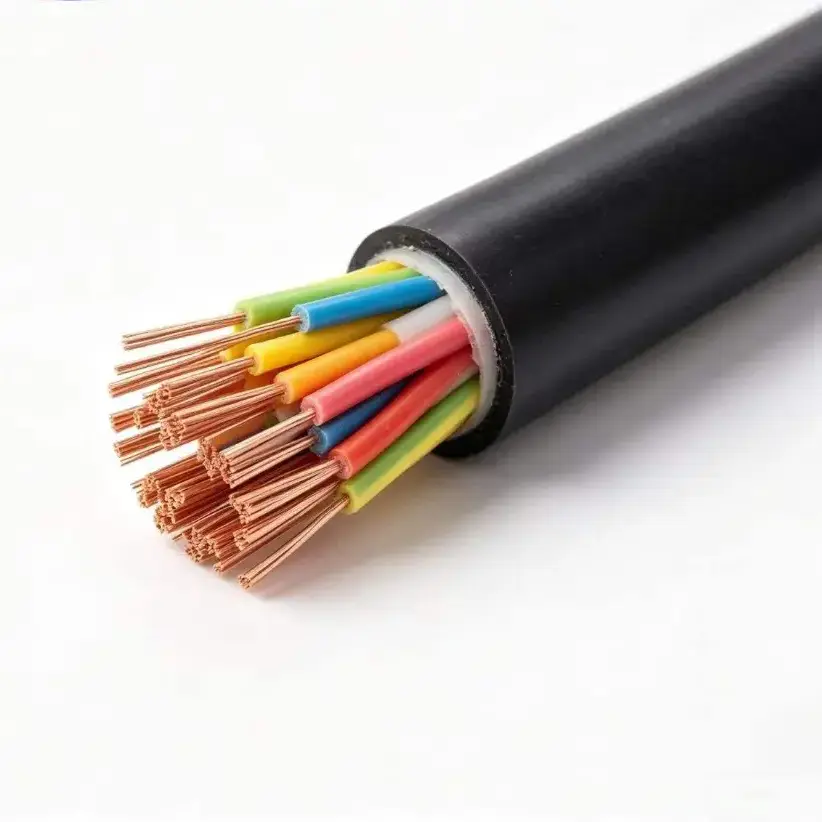

Η ποσότητα του πυρήνα πρέπει να αντιστοιχεί στον αριθμό των κυκλωμάτων ελέγχου, οργάνων ή προστασίας που εξυπηρετούνται από το καλώδιο. Η τυπική περιοχή καλύπτει 2 έως 61 πυρήνες, ενώ οι διατομές αγωγών κυμαίνονται από 0,75 έως 6 mm². Το απαιτούμενο μέγεθος αγωγού θα πρέπει να προσδιορίζεται από το φορτίο του κυκλώματος, την επιτρεπόμενη πτώση τάσης και τις συνθήκες εγκατάστασης και όχι να επιλέγεται αποκλειστικά από τον αριθμό των πυρήνων.

Οι συνθήκες εγκατάστασης καθορίζουν εάν απαιτείται πρόσθετη προστασία. Το Unarmored KYJV ή KYJVR προορίζεται για δίσκους καλωδίων, εσωτερικούς αγωγούς και σταθερή καλωδίωση τάφρου καλωδίων. Το KYJVP μπορεί να ληφθεί υπόψη όπου ανησυχούν οι ηλεκτρομαγνητικές παρεμβολές, ενώ το KYJV22 προορίζεται για συγκεκριμένες εγκαταστάσεις που απαιτούν θωράκιση από χαλύβδινη ταινία και μηχανική προστασία. Οι παρεχόμενες ελάχιστες τιμές ακτίνας κάμψης θα πρέπει επίσης να λαμβάνονται υπόψη κατά τη δρομολόγηση.

Τυπικές Εφαρμογές

1. Ενέργεια και Ηλεκτρικός Εξοπλισμός

Το καλώδιο μπορεί να χρησιμοποιηθεί για έλεγχο χαμηλής τάσης και καλωδίωση σήματος που σχετίζεται με φωτοβολταϊκό εξοπλισμό, συστήματα αποθήκευσης ενέργειας, μετατροπείς, ηλεκτρικά ερμάρια και σχετικό εξοπλισμό. Η μόνωση XLPE παρέχει το καθορισμένο εύρος θερμοκρασίας μακροπρόθεσμης λειτουργίας 90 °C για εγκαταστάσεις όπου οι θερμοκρασίες περιβάλλοντος ή εξοπλισμού απαιτούν αυτό το επίπεδο απόδοσης μόνωσης.

2. Βιομηχανικός Αυτοματισμός

Τα ερμάρια ελέγχου για εργαλειομηχανές, αντλίες, ανεμιστήρες, συστήματα PLC και εξοπλισμό διεργασίας ενδέχεται να απαιτούν καλωδίωση ελέγχου πολλαπλών πυρήνων με διαφορετικές διαμορφώσεις αγωγού και εγκατάστασης. Οι εκδόσεις ευέλικτων αγωγών μπορούν να απλοποιήσουν τη δρομολόγηση γύρω από τους ακροδέκτες και τα ερμάρια του εξοπλισμού, ενώ οι θωρακισμένες εκδόσεις είναι διαθέσιμες για κυκλώματα όπου πρέπει να αντιμετωπιστούν οι ηλεκτρομαγνητικές παρεμβολές.

3. Δημοτικές και Κτιριακές Υποδομές

Η σειρά καλωδίων μπορεί να χρησιμοποιηθεί σε υπόγειες σήραγγες κοινής ωφέλειας, τάφρους καλωδίων, ηλεκτρικά συστήματα κτιρίων και άλλες σταθερές εγκαταστάσεις ελέγχου χαμηλής τάσης. Όπου τα καλώδια εκτίθενται σε πρόσθετη μηχανική φόρτιση ή απαιτούν κατασκευή απευθείας ενταφιασμού, η διαμόρφωση θωρακισμένου KYJV22 παρέχει διαφορετική επιλογή εγκατάστασης.

4. Έλεγχος και προστασία συστήματος Power-System

Τα δευτερεύοντα κυκλώματα χαμηλής τάσης σε υποσταθμούς, σταθμούς παραγωγής ηλεκτρικής ενέργειας, χώρους διανομής και ηλεκτρικό εξοπλισμό μπορούν να χρησιμοποιούν καλώδια ελέγχου πολλαπλών πυρήνων για τη λήψη σήματος, τη διασύνδεση και τον έλεγχο του εξοπλισμού. Το τελικό μοντέλο θα πρέπει να ταιριάζει με τη λειτουργία κυκλώματος, το μέγεθος του αγωγού, την απαίτηση θωράκισης και τη μέθοδο εγκατάστασης.

5. Εξαγωγικά Έργα Εξοπλισμού και Μηχανικών

Για έργα ηλεκτρικού εξοπλισμού και μηχανολογικού εξοπλισμού με εξαγωγικό προσανατολισμό, η προδιαγραφή καλωδίου θα πρέπει να επιβεβαιώνεται σε σχέση με τις ισχύουσες απαιτήσεις του έργου πριν από την παραγωγή. Η τεκμηρίωση, το μήκος παράδοσης, ο τύπος μπομπίνας και τυχόν απαιτούμενα αρχεία επιθεώρησης μπορούν να καθοριστούν μαζί με το μοντέλο του καλωδίου και την κατασκευή.

Τεχνικοί έλεγχοι πριν από την παραγγελία

Για μια προσφορά έργου, οι βασικές πληροφορίες περιλαμβάνουν συνήθως το μοντέλο καλωδίου, την ονομαστική τάση, την κατηγορία αγωγού, τη διατομή, την ποσότητα πυρήνα και το απαιτούμενο μήκος. Εάν το καλώδιο θα δρομολογηθεί κοντά σε εξοπλισμό που δημιουργεί ηλεκτρομαγνητικές παρεμβολές, η απαίτηση θωράκισης θα πρέπει να αναφέρεται ξεχωριστά. Θα πρέπει επίσης να προσδιοριστεί η άμεση ταφή ή η εκτεθειμένη εγκατάσταση, ώστε να μπορεί να αξιολογηθεί η ανάγκη για θωράκιση.

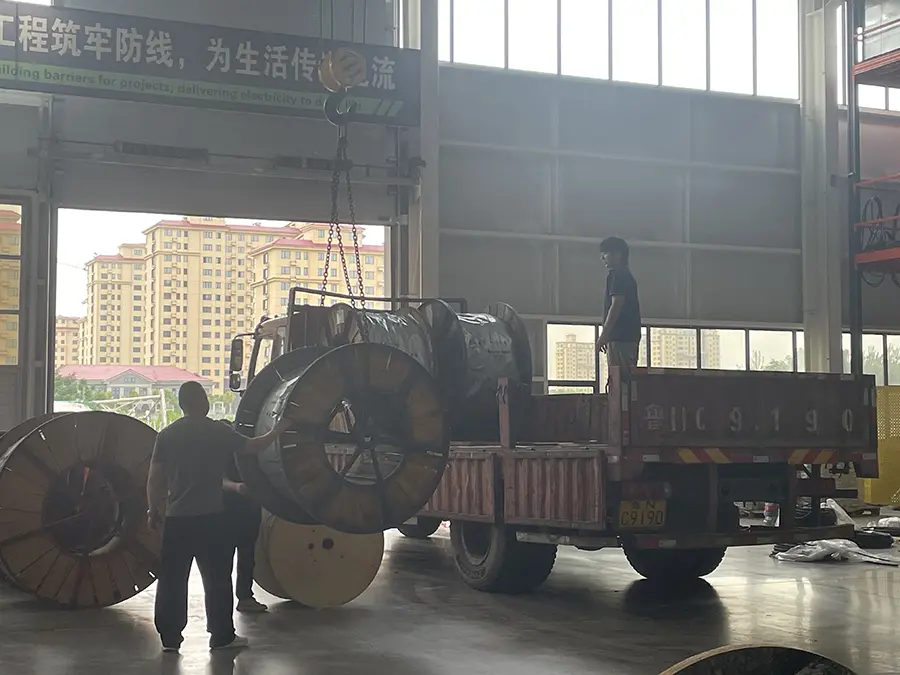

Για παραγγελίες εξαγωγής, η συσκευασία και η τεκμηρίωση θα πρέπει να επιβεβαιώνονται στο στάδιο της προσφοράς. Οι παρεχόμενες προδιαγραφές απαριθμούν πλαστικά καρούλια και υποκαπνισμένα ξύλινα καρούλια, μαζί με προσαρμοσμένα μήκη παράδοσης. Ειδικές απαιτήσεις όπως η κατασκευή μηδενικού αλογόνου χαμηλής κατανάλωσης WDZ ή εκδόσεις ανθεκτικές στο κρύο θα πρέπει επίσης να προσδιορίζονται πριν από την παραγωγή.

FAQ

1. Ποια πρότυπα καθορίζονται για αυτό το καλώδιο;

Τα παρεχόμενα δεδομένα προϊόντος αναφέρουν το GB/T 9330 ως το εθνικό πρότυπο. Εάν ένα έργο στο εξωτερικό απαιτεί πρόσθετα πρότυπα, πιστοποιητικά ή έγγραφα επιθεώρησης, αυτές οι απαιτήσεις θα πρέπει να επιβεβαιώνονται σύμφωνα με την αγορά προορισμού και τις προδιαγραφές του έργου.

2. Ποια μεγέθη αγωγών και ποσότητες πυρήνων είναι διαθέσιμα;

Οι τυπικές διατομές αγωγού είναι 0,75, 1,0, 1,5, 2,5, 4 και 6 mm². Οι τυπικές διαμορφώσεις πυρήνων κυμαίνονται από 2 έως 61 πυρήνες, συμπεριλαμβανομένων πολλαπλών μετρήσεων ενδιάμεσων πυρήνων. Ειδικές ποσότητες πυρήνα μπορούν να παραχθούν σύμφωνα με τις απαιτήσεις του έργου.

3. Ποια είναι η θερμοκρασία λειτουργίας της μόνωσης XLPE;

Τα παρεχόμενα τεχνικά δεδομένα καθορίζουν μέγιστη μακροπρόθεσμη θερμοκρασία λειτουργίας 90 °C και βραχυπρόθεσμη ανοχή υπερφόρτωσης 130 °C. Η τυπική ελάχιστη θερμοκρασία τοποθέτησης είναι ≥0 °C, ενώ μια ανθεκτική στο κρύο έκδοση αναφέρεται για άμεση εγκατάσταση στους -30 °C.

4. Πότε απαιτείται θωρακισμένη ή θωρακισμένη έκδοση;

Το θωρακισμένο KYJVP μπορεί να ληφθεί υπόψη όταν χρειάζεται να ελεγχθεί η ηλεκτρομαγνητική παρεμβολή στο κύκλωμα σήματος ή ελέγχου. Το θωρακισμένο KYJV22 προορίζεται για συνθήκες τοποθέτησης που απαιτούν πρόσθετη μηχανική προστασία, συμπεριλαμβανομένης της καθορισμένης άμεσης υπόγειας ταφής. Οι απαιτήσεις ελάχιστης ακτίνας κάμψης είναι διαφορετικές για μη θωρακισμένες, θωρακισμένες και θωρακισμένες κατασκευές.

5. Ποιες ηλεκτρικές δοκιμές καθορίζονται πριν από την παράδοση;

Οι παρεχόμενες προδιαγραφές αναφέρουν αντίσταση μόνωσης ≥1000 MΩ·km στους 20 °C και δοκιμή αντοχής τελικού προϊόντος 3000V/5 λεπτά χωρίς βλάβη. Ο πίνακας προσδιορίζει επίσης την πλήρη επιθεώρηση πριν από την παράδοση. Οποιεσδήποτε απαιτήσεις επιθεώρησης ή δοκιμής τρίτων για συγκεκριμένο έργο θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

6. Μπορεί το μήκος παράδοσης και η κατασκευή του καλωδίου να προσαρμοστεί;

Ναί. Τα παρεχόμενα δεδομένα παραθέτουν προσαρμοσμένα μήκη παράδοσης με δηλωμένη ανοχή μήκους ±0,5%. Ειδικές ποσότητες πυρήνα, κατασκευή εύκαμπτου αγωγού, θωράκιση, θωράκιση, κατασκευή μηδενικού αλογόνου χαμηλής κατανάλωσης WDZ και εκδόσεις ανθεκτικές στο κρύο μπορούν να καθοριστούν σύμφωνα με τις απαιτήσεις του έργου.
