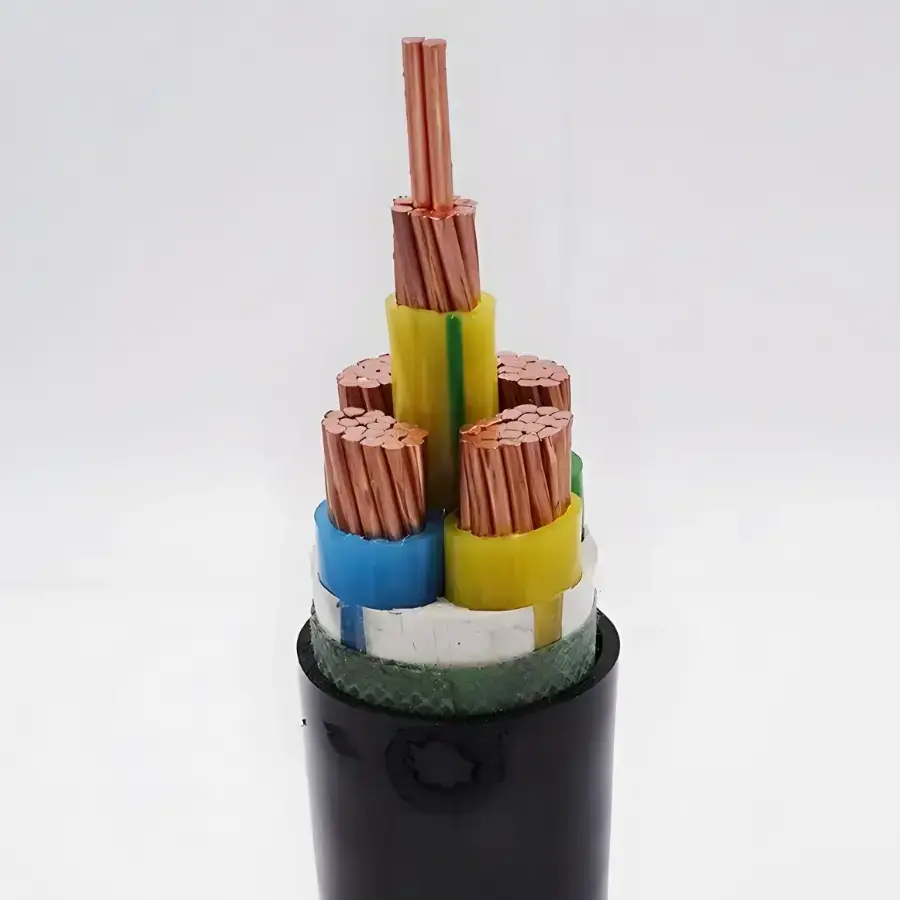

Χάλκινο καλώδιο ελέγχου πυράντοχο XLPE

Μοντέλα προϊόντων: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, κ.λπ.

Στα συστήματα πυροπροστασίας και ελέγχου έκτακτης ανάγκης, το καλώδιο ελέγχου πρέπει να συνεχίσει να μεταδίδει ηλεκτρικά σήματα όταν εκτίθεται σε ασυνήθιστη θερμότητα ή φωτιά. Το XLPE Fire Resistant Copper Control Cable προορίζεται για αυτά τα κυκλώματα χαμηλής τάσης, καλύπτοντας διαμορφώσεις για εσωτερική δρομολόγηση, θωρακισμένη καλωδίωση σήματος και μηχανικά προστατευμένες εγκαταστάσεις. Η γκάμα των προϊόντων της περιλαμβάνει μη θωρακισμένες, θωρακισμένες και θωρακισμένες κατασκευές που ταιριάζουν σε διαφορετικές συνθήκες τοποθέτησης.

Το καλώδιο ενσωματώνει έναν αγωγό χαλκού, μόνωση XLPE και μια συνθετική ταινία μαρμαρυγίας διπλής στρώσης πυρίμαχη δομή. Τα παρεχόμενα τεχνικά δεδομένα καθορίζουν μέγιστη θερμοκρασία μακροχρόνιας λειτουργίας 90℃ για τη μόνωση XLPE. Ο αριθμός πυρήνων, η διατομή αγωγού, η θωράκιση και η θωράκιση μπορούν να επιλεγούν σύμφωνα με το κύκλωμα ελέγχου, τη σύνδεση εξοπλισμού και τη μέθοδο εγκατάστασης.

Πίνακας προδιαγραφών προϊόντος, διαστάσεων και τεχνικών παραμέτρων

Κατασκευή και πυράντοχες επιδόσεις

Χάλκινος αγωγός υψηλής καθαρότητας

Οι παρεχόμενες προδιαγραφές προσδιορίζουν 99,99% χαλκό υψηλής καθαρότητας χωρίς οξυγόνο ως υλικό αγωγού. Οι συμπαγείς αγωγοί κατηγορίας 1 παρατίθενται για το N-KYJV, ενώ οι διαμορφώσεις εύκαμπτων αγωγών είναι διαθέσιμες για τα αντίστοιχα εύκαμπτα μοντέλα. Οι διατομές από 0,75 έως 6 mm² και οι ποσότητες πυρήνα από 2 έως 61 παρατίθενται, επιτρέποντας την αντιστοίχιση της διαμόρφωσης του καλωδίου με διαφορετικές διατάξεις κυκλωμάτων ελέγχου.

Μόνωση XLPE

Το διασταυρούμενο πολυαιθυλένιο XLPE σχηματίζει το κύριο μονωτικό στρώμα. Τα τεχνικά δεδομένα καθορίζουν μέγιστη μακροπρόθεσμη θερμοκρασία λειτουργίας 90℃ και βραχυπρόθεσμη ανοχή υπερφόρτωσης 130℃. Αυτό το εύρος θερμοκρασίας θα πρέπει να λαμβάνεται υπόψη μαζί με το φορτίο του αγωγού, τις συνθήκες περιβάλλοντος και το πραγματικό περιβάλλον εγκατάστασης κατά την επιλογή του καλωδίου.

Πυράντοχη δομή διπλής στρώσης Mica

Το πυρίμαχο στρώμα αποτελείται από συνθετική ταινία μαρμαρυγίας διπλής στρώσης. Σύμφωνα με τις παρεχόμενες προδιαγραφές, το καλώδιο μπορεί να παραμείνει ενεργοποιημένο για 90 λεπτά σε θερμοκρασία ανοιχτής φωτιάς όχι χαμηλότερη από 830℃. Το πυρίμαχο στρώμα είναι επομένως ένα βασικό μέρος της κατασκευής του καλωδίου για κυκλώματα ελέγχου έκτακτης ανάγκης και σήματος όπου καθορίζεται η συνεχής λειτουργία του κυκλώματος.

Εξωτερικό περίβλημα επιβραδυντικό φλόγας

Το εξωτερικό περίβλημα προσδιορίζεται ως επιβραδυντική φλόγας πολυολεφίνη. Εκτός από την προστασία της εσωτερικής δομής του καλωδίου κατά την εγκατάσταση και το σέρβις, η θήκη προορίζεται να περιορίσει τη διάδοση της φλόγας υπό τις αναφερόμενες συνθήκες πυρκαγιάς.

Μοντέλα για διαφορετικές συνθήκες εγκατάστασης

Η μη θωρακισμένη κατασκευή NH-KYJY/NH-KYJYR έχει ελάχιστη ακτίνα κάμψης 6 φορές την εξωτερική διάμετρο του καλωδίου και μπορεί να χρησιμοποιηθεί για σχάρες καλωδίων, εσωτερικούς αγωγούς και αυλάκια καλωδίων. Όπου ανησυχούν οι ηλεκτρομαγνητικές παρεμβολές, η θωρακισμένη διαμόρφωση NH-KYJYP παρέχει θωράκιση με πλέξη χαλκού με την καθορισμένη κάλυψη τουλάχιστον 80%.

Για διαδρομές που εκτίθενται σε μηχανική πίεση ή υπόγεια εγκατάσταση, τα N-KYJV22 και N-KYJY23 παρατίθενται με θωράκιση ταινίας από χάλυβα διπλής στρώσης και ελάχιστη ακτίνα κάμψης 12 φορές την εξωτερική διάμετρο του καλωδίου. Η μέθοδος εγκατάστασης, η μηχανική έκθεση, οι συνθήκες ταφής και το απαιτούμενο επίπεδο προστασίας θα πρέπει να επιβεβαιωθούν πριν από την επιλογή της θωρακισμένης κατασκευής.

Πού χρησιμοποιείται το καλώδιο

Συστήματα Πυροπροστασίας

Τα κυκλώματα ελέγχου και σήματος για συναγερμούς πυρκαγιάς, αντλίες καταιωνιστήρων, ανεμιστήρες εξαγωγής καπνού, ρολά πυροπροστασίας και φωτισμό έκτακτης ανάγκης μπορούν να χρησιμοποιήσουν το καλώδιο όπου η απαιτούμενη πυραντίσταση και οι ηλεκτρικές παράμετροι ταιριάζουν με τις προδιαγραφές του έργου.

Υπόγειες και κλειστές εγκαταστάσεις

Οι σήραγγες, οι εκτενείς βοηθητικοί διάδρομοι, οι υπόγειοι χώροι στάθμευσης και άλλοι κλειστοί χώροι ενδέχεται να απαιτούν πυρίμαχη καλωδίωση ελέγχου για εξοπλισμό έκτακτης ανάγκης και συστήματα σύνδεσης πυροπροστασίας.

Εγκαταστάσεις Νέας Ενέργειας

Οι φωτοβολταϊκοί σταθμοί παραγωγής ενέργειας, οι χώροι εξοπλισμού αποθήκευσης ενέργειας και η υποδομή φόρτισης μπορεί να περιλαμβάνουν κυκλώματα ελέγχου έκτακτης ανάγκης όπου η θερμοκρασία, η απόδοση πυρκαγιάς και οι συνθήκες εγκατάστασης πρέπει να λαμβάνονται υπόψη μαζί.

Δημόσια και Υψηλής Πληρότητας Κτίρια

Τα νοσοκομεία, τα σχολεία, τα εμπορικά κέντρα, τα αεροδρόμια και τα κτίρια γραφείων ενδέχεται να απαιτούν πυρίμαχα κυκλώματα ελέγχου για συστήματα έκτακτης ανάγκης και εξοπλισμό κτιρίων.

Βιομηχανικές Εγκαταστάσεις

Οι μεταλλουργικές, χημικές και άλλες βιομηχανικές εγκαταστάσεις μπορούν να χρησιμοποιούν πυρίμαχη καλωδίωση ελέγχου για διακοπή λειτουργίας εξοπλισμού, συναγερμό, εξαερισμό έκτακτης ανάγκης και συναφείς λειτουργίες ελέγχου, σύμφωνα με τις ισχύουσες απαιτήσεις του έργου.

Εξαγόμενος Ηλεκτρικός Εξοπλισμός

Το καλώδιο μπορεί να καθοριστεί ως μέρος ηλεκτρομηχανολογικού εξοπλισμού ή συστημάτων πυροπροστασίας που προορίζονται για έργα στο εξωτερικό, με τα απαιτούμενα πρότυπα, την τεκμηρίωση δοκιμών και τη συσκευασία να επιβεβαιώνονται σύμφωνα με την αγορά προορισμού.

Θέματα τεχνικής επαλήθευσης και προμήθειας

Για ένα πυρίμαχο καλώδιο ελέγχου, η επαλήθευση πρέπει να καλύπτει περισσότερα από το υλικό του αγωγού. Η διατομή του αγωγού, η ποσότητα του πυρήνα, η αντίσταση μόνωσης, το αποτέλεσμα αντοχής στην τάση, η πυρίμαχη στρώση, το υλικό θήκης και οι ισχύουσες συνθήκες εγκατάστασης θα πρέπει όλα να ανταποκρίνονται στις προδιαγραφές του έργου.

Τα παρεχόμενα δεδομένα καθορίζουν 3000V/5 λεπτά για τη δοκιμή αντοχής του τελικού προϊόντος και αντίσταση μόνωσης τουλάχιστον 1000 MΩ·km στους 20℃. Για την προμήθεια έργου, οι απαιτούμενες εκθέσεις δοκιμών, τα έγγραφα πιστοποίησης και τα ισχύοντα πρότυπα αγοράς προορισμού θα πρέπει να επιβεβαιώνονται με βάση το ακριβές μοντέλο καλωδίου και όχι με την κατηγορία προϊόντων ως σύνολο.

Για παραγγελίες εξαγωγής, η συσκευασία μπορεί να τακτοποιηθεί με περιτύλιγμα πλαστικής μεμβράνης και πλαστικά ή υποκαπνισμένα ξύλινα καρούλια σύμφωνα με τις παρεχόμενες προδιαγραφές. Η αναγνώριση του πυρήνα, το μήκος παράδοσης και τυχόν απαιτήσεις για θωράκιση, θωράκιση ή κατασκευή χωρίς αλογόνο χαμηλής κατανάλωσης καπνού θα πρέπει να περιλαμβάνονται στην προδιαγραφή παραγγελίας.

Πώς να καθορίσετε το καλώδιο για ένα έργο

Επιβεβαιώστε πρώτα την τάση του κυκλώματος ελέγχου και το απαιτούμενο επίπεδο απόδοσης πυρκαγιάς. Στη συνέχεια, προσδιορίστε τη διατομή του αγωγού και τον αριθμό των πυρήνων σύμφωνα με τον συνδεδεμένο εξοπλισμό και τη σχεδίαση του κυκλώματος. Εάν η διαδρομή του καλωδίου διέρχεται από μια περιοχή με ηλεκτρομαγνητικές παρεμβολές, μπορεί να εξεταστεί η ύπαρξη θωρακισμένης κατασκευής. Για απευθείας ταφές ή μηχανικά εκτεθειμένες διαδρομές, μπορεί να απαιτείται θωρακισμένο μοντέλο.

Η διαδρομή εγκατάστασης καθορίζει επίσης την ελάχιστη ακτίνα κάμψης. Οι μη θωρακισμένες εκδόσεις απαιτούν τουλάχιστον 6 φορές την εξωτερική διάμετρο του καλωδίου, οι θωρακισμένες εκδόσεις τουλάχιστον 8 φορές και οι αναγραφόμενες θωρακισμένες εκδόσεις τουλάχιστον 12 φορές. Για έργα που περιλαμβάνουν σήραγγες, νοσοκομεία, εμπορικά κέντρα ή άλλες τοποθεσίες υψηλής πληρότητας, η απαιτούμενη κατασκευή καλωδίου χωρίς αλογόνο χαμηλής κατανάλωσης ή άλλη ειδική κατασκευή καλωδίων θα πρέπει να επιβεβαιωθεί στις προδιαγραφές του έργου πριν από την παραγγελία.

FAQ

1. Τι πρότυπο καθορίζεται για αυτό το καλώδιο;

Ο παρεχόμενος τεχνικός πίνακας προσδιορίζει το GB/T 9330 ως το ισχύον πρότυπο για το προϊόν. Για έργα στο εξωτερικό, το απαιτούμενο διεθνές πρότυπο, τα έγγραφα πιστοποίησης και οι απαιτήσεις δοκιμών θα πρέπει να επιβεβαιώνονται σύμφωνα με την αγορά προορισμού και την ακριβή κατασκευή του καλωδίου.

2. Ποια είναι η πυρίμαχη κατασκευή και πόσο καιρό μπορεί να παραμείνει ενεργοποιημένο το κύκλωμα;

Το καλώδιο χρησιμοποιεί συνθετική ταινία μαρμαρυγίας διπλής στρώσης ως πυρίμαχο στρώμα. Τα παρεχόμενα τεχνικά δεδομένα καθορίζουν συνεχή ενεργοποίηση για 90 λεπτά σε θερμοκρασία ανοιχτής φωτιάς όχι χαμηλότερη από 830℃. Η πραγματική ταξινόμηση πυραντίστασης και η τεκμηρίωση δοκιμής θα πρέπει να επαληθεύονται σύμφωνα με το παραγγελθέν μοντέλο και το ισχύον πρότυπο του έργου.

3. Ποια μεγέθη αγωγών και ποσότητες πυρήνων είναι διαθέσιμα;

Οι αναφερόμενες τυπικές διατομές αγωγού είναι 0,75, 1,0, 1,5, 2,5, 4 και 6 mm². Οι τυπικές σειρές πυρήνων περιλαμβάνουν πυρήνες 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 και 61. Οι ειδικοί αριθμοί πυρήνων μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου.

4. Υπάρχουν διαθέσιμες θωρακισμένες και θωρακισμένες εκδόσεις;

Ναί. Το θωρακισμένο NH-KYJYP παρατίθεται με θωράκιση με πλέξη χαλκού και ποσοστό κάλυψης τουλάχιστον 80%. Τα N-KYJV22 και N-KYJY23 παρατίθενται με θωράκιση ταινίας από χάλυβα διπλής στρώσης. Το μοντέλο πρέπει να επιλέγεται σύμφωνα με τις ηλεκτρομαγνητικές παρεμβολές, τη μηχανική έκθεση και τη μέθοδο εγκατάστασης.

5. Ποια ακτίνα κάμψης πρέπει να διατηρείται κατά την εγκατάσταση;

Σύμφωνα με τις παρεχόμενες προδιαγραφές, το μη θωρακισμένο NH-KYJY/NH-KYJYR απαιτεί ελάχιστη ακτίνα κάμψης 6 φορές την εξωτερική διάμετρο του καλωδίου, το θωρακισμένο NH-KYJYP απαιτεί τουλάχιστον 8 φορές και το θωρακισμένο N-KYJV22 ή N-KYJY23 απαιτεί τουλάχιστον 12 φορές.

6. Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Δώστε το απαιτούμενο μοντέλο, διατομή αγωγού, ποσότητα πυρήνα, μήκος καλωδίου, ονομαστική τάση, μέθοδο τοποθέτησης και περιβάλλον εγκατάστασης. Εάν απαιτείται θωράκιση, θωράκιση με ταινία από χάλυβα, κατασκευή χωρίς αλογόνο με χαμηλή κατανάλωση καπνού, ειδικό μήκος παράδοσης ή συσκευασία εξαγωγής, αυτές οι λεπτομέρειες θα πρέπει επίσης να συμπεριληφθούν ώστε οι προδιαγραφές και η τεκμηρίωση να μπορούν να αντιστοιχιστούν με ακρίβεια.
