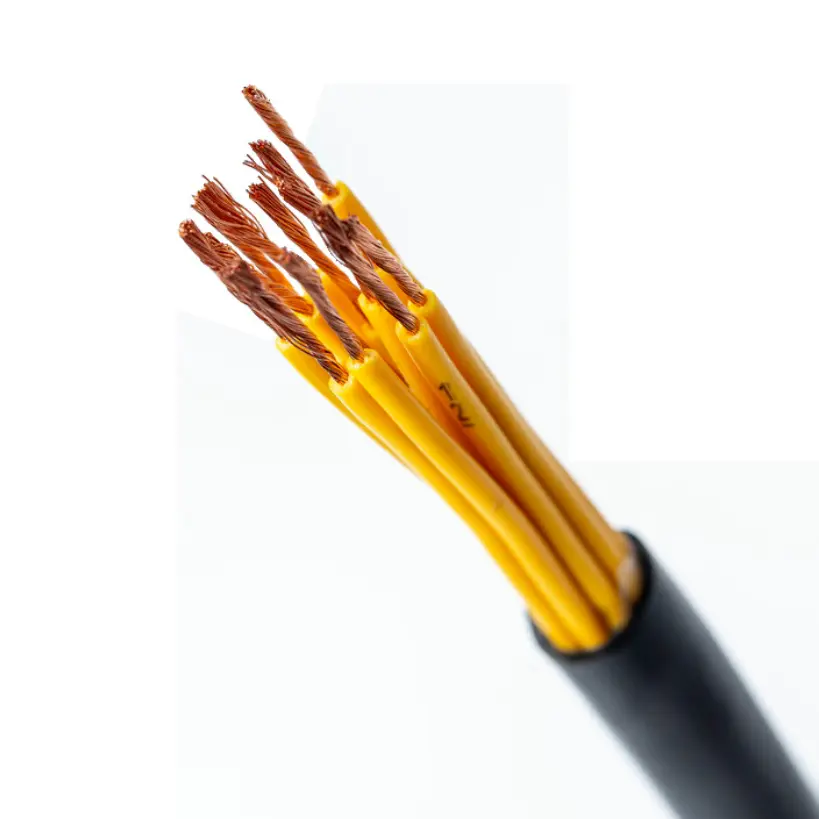

Καλώδιο ελέγχου επιβραδυντικού φλόγας PVC από χαλκό

Μοντέλα προϊόντων: ZR-KVV συγκεκριμένα Z(A,B,C,D)-KVV, ZR-KVVP συγκεκριμένα Z(A,B,C,D)-KVVP, ZR-KVV22 συγκεκριμένα Z(A,B,C,D)-KV22, κ.λπ.

Το καλώδιο ελέγχου επιβραδυντικού φλόγας από χαλκό PVC είναι ένα καλώδιο ελέγχου 450/750 V που χρησιμοποιεί χάλκινους αγωγούς υψηλής καθαρότητας χωρίς οξυγόνο, ταινία μαρμαρυγίας και επιβραδυντική φλόγα μόνωση και θήκη PVC. Οι κατασκευές συμπαγούς αγωγού κλάσης 1, εύκαμπτων αγωγών κατηγορίας 2 και εύκαμπτων αγωγών Κατηγορίας 2 είναι διαθέσιμες για διαφορετικές συνθήκες καλωδίωσης. Το καλώδιο προορίζεται για έλεγχο, παρακολούθηση και βοηθητικά κυκλώματα σε βιομηχανικές εγκαταστάσεις, κτίρια και άλλα ηλεκτρικά συστήματα χαμηλής τάσης όπου απαιτείται επιβραδυντική φλόγα και πυρίμαχη απόδοση.

Η κατασκευή του καλωδίου μπορεί επίσης να περιλαμβάνει προαιρετική πλέξη χάλκινου σύρματος ή θωράκιση ταινίας χαλκού, με ποσότητες πυρήνων από 2 έως 61 πυρήνες. Επομένως, η επιλογή μπορεί να βασίζεται στον τύπο του αγωγού, τη διατομή, την ποσότητα του πυρήνα, τις απαιτήσεις θωράκισης, τη μέθοδο εγκατάστασης και τις ισχύουσες απαιτήσεις πυρασφάλειας του έργου.

Πίνακας διαστάσεων και τεχνικών παραμέτρων προδιαγραφών προϊόντος

Κατασκευή και Απόδοση

Επιλογές αγωγού για διαφορετικές συνθήκες καλωδίωσης

Το καλώδιο διατίθεται με συμπαγείς, λανθάνοντες ή εύκαμπτους χάλκινους αγωγούς. Οι συμπαγείς και λανθάνουσες κατασκευές μπορούν να χρησιμοποιηθούν όπου η διαδρομή του καλωδίου είναι σχετικά σταθερή, ενώ οι εύκαμπτοι αγωγοί είναι πιο βολικοί για καλωδιώσεις ντουλαπιών, συνδέσεις εξοπλισμού και εγκαταστάσεις που απαιτούν ευκολότερο χειρισμό καλωδίων. Η κατάλληλη κατασκευή αγωγού πρέπει να επιλέγεται σύμφωνα με τη μέθοδο εγκατάστασης και τις μηχανικές απαιτήσεις.

Μόνωση Mica Tape και PVC

Η ταινία μαρμαρυγίας σχηματίζει το πυρίμαχο στρώμα γύρω από τον αγωγό, ενώ το PVC παρέχει την κύρια ηλεκτρική μόνωση. Το εξωτερικό περίβλημα είναι επίσης κατασκευασμένο από επιβραδυντικό φλόγας PVC. Αυτός ο συνδυασμός δίνει στο καλώδιο μια καθορισμένη πυρίμαχη κατασκευή και χαρακτηριστικά επιβραδυντικά φλόγας για την ισχύουσα διαμόρφωση καλωδίου.

Προαιρετική θωράκιση

Για κυκλώματα όπου πρέπει να ληφθούν υπόψη οι ηλεκτρομαγνητικές παρεμβολές, η πλέξη χάλκινου σύρματος ή η περιτύλιξη χάλκινης ταινίας μπορεί να καθοριστεί ως στρώμα θωράκισης. Το αναγραφόμενο ποσοστό κάλυψης θωράκισης είναι ≥80%. Η θωρακισμένη κατασκευή πρέπει να επιλέγεται σύμφωνα με τον τύπο του σήματος, τον περιβάλλοντα ηλεκτρικό εξοπλισμό και το περιβάλλον εγκατάστασης.

Όπου το καλώδιο καλύπτει τις πρακτικές απαιτήσεις καλωδίωσης

Το καλώδιο ελέγχου επιβραδυντικού φλόγας από χαλκό PVC μπορεί να διαμορφωθεί τόσο για σταθερές όσο και για πιο ευέλικτες συνθήκες καλωδίωσης ελέγχου. Αυτό μειώνει την ανάγκη επιλογής εντελώς διαφορετικών κατασκευών αγωγών όταν ένα έργο περιέχει ερμάρια ελέγχου, συνδέσεις εξοπλισμού και σταθερές διαδρομές καλωδίων στο ίδιο ηλεκτρικό σύστημα.

Για κυκλώματα που μεταφέρουν σήματα ελέγχου και παρακολούθησης, η αντίσταση του αγωγού είναι μια σημαντική προδιαγραφή και όχι απλώς μια περιγραφή υλικού. Ο τεχνικός πίνακας παρέχει τις απαιτήσεις αντίστασης μόνωσης, τάσης αντοχής και αντίστασης αγωγού που μπορούν να χρησιμοποιηθούν για τεχνική επιβεβαίωση πριν από την παραγγελία.

Όπου η πυροπροστασία αποτελεί μέρος του ηλεκτρικού σχεδιασμού, τα χαρακτηριστικά επιβραδυντικής φλόγας και πυρίμαχης του καλωδίου θα πρέπει να αξιολογούνται μαζί με τη δρομολόγηση των καλωδίων, τις μεθόδους υποστήριξης και τις απαιτήσεις του πλήρους συστήματος πυροπροστασίας. Η απόδοση του καλωδίου δεν πρέπει να λαμβάνεται υπόψη ανεξάρτητα από τη μέθοδο εγκατάστασης.

Σενάρια εφαρμογής

1. Συστήματα πυροπροστασίας: ερμάρια ελέγχου πυροπροστασίας, κυκλώματα που σχετίζονται με συναγερμό, εξοπλισμός καυσαερίων και συστήματα ελέγχου αντλίας νερού πυρκαγιάς.

2. Εγκαταστάσεις τροφοδοσίας: Ηλεκτρικά ερμάρια ελέγχου, βοηθητικά κυκλώματα σετ γεννήτριας και καλωδίωση ελέγχου ή σήματος σε χώρους διανομής ρεύματος.

3. Βιομηχανικός αυτοματισμός: Συστήματα ελέγχου για γραμμές παραγωγής, μηχανήματα και εξοπλισμό διεργασιών όπου απαιτείται κατασκευή καλωδίων με επιβραδυντική φλόγα.

4. Ηλεκτρολογικά συστήματα κτιρίων: Συστήματα ελέγχου ανελκυστήρα, κεντρικός εξοπλισμός κλιματισμού, υπόγεια μηχανοστάσια και άλλες εφαρμογές αυτοματισμού κτιρίων.

5. Γενικός Βιομηχανικός Εξοπλισμός: Εξοπλισμός επεξεργασίας λυμάτων, γραμμές στεγνώματος, εργαλειομηχανές και άλλα βοηθητικά κυκλώματα ελέγχου.

Ποιότητα και τεχνική επαλήθευση

Για την τεχνική προμήθεια, τα κύρια σημεία επαλήθευσης περιλαμβάνουν κατασκευή αγωγού, διατομή αγωγού, πάχος μόνωσης PVC, αντίσταση μόνωσης, τάση αντοχής, αντίσταση αγωγού, διαμόρφωση θωράκισης και τις καθορισμένες απαιτήσεις πυρασφάλειας. Αυτές οι παράμετροι παρέχουν μια πιο πρακτική βάση για την αποδοχή του προϊόντος από τις γενικές περιγραφές της ποιότητας των καλωδίων.

Το Qiancheng μπορεί να παρέχει τις ισχύουσες προδιαγραφές προϊόντος και την τεχνική τεκμηρίωση σύμφωνα με την παραγγελία καλωδίου. Για έργα μηχανικής και εξαγωγών, οι απαιτήσεις για εκθέσεις δοκιμών, πιστοποιητικά, αρχεία επιθεώρησης, συσκευασία και μήκος καλωδίου θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Οδηγός επιλογής προδιαγραφών

Διατομή αγωγού

Η διαθέσιμη διατομή αγωγού είναι 0,5mm² έως 10mm². Η επιλογή πρέπει να βασίζεται στη λειτουργία του κυκλώματος, το ηλεκτρικό φορτίο, την επιτρεπόμενη αντίσταση του αγωγού και τις ισχύουσες απαιτήσεις εγκατάστασης.

Βασική Ποσότητα

Η τυπική διαμόρφωση καλύπτει 2 έως 61 πυρήνες. Η βασική ποσότητα θα πρέπει να προσδιορίζεται από τον αριθμό των κυκλωμάτων ελέγχου, παρακολούθησης και βοηθητικών κυκλωμάτων που απαιτούνται από τον εξοπλισμό ή το έργο.

Απαιτήσεις θωράκισης

Όπου προκαλεί ανησυχία η παρεμβολή σήματος, μπορεί να εξεταστεί το πλέξιμο χάλκινου σύρματος ή η θωράκιση χάλκινης ταινίας. Η απαιτούμενη μέθοδος θωράκισης θα πρέπει να επιβεβαιώνεται σύμφωνα με το ηλεκτρικό περιβάλλον και τις απαιτήσεις του συστήματος ελέγχου.

Επίδοση πυρκαγιάς

Ο τεχνικός πίνακας καθορίζει μια κατάσταση έκθεσης στη φωτιά όχι μικρότερη από 830℃ για 90 λεπτά και απαιτήσεις επιβραδυντικού φλόγας σύμφωνα με το GB/T 19666. Η απαιτούμενη κατάσταση δοκιμής και η τεκμηρίωση θα πρέπει να επιβεβαιωθούν σε σχέση με τις πραγματικές προδιαγραφές του έργου πριν από την τοποθέτηση της παραγγελίας.

FAQ

1. Ποια πρότυπα καθορίζονται για αυτό το καλώδιο;

Τα τεχνικά δεδομένα αναφέρονται σε GB/T 9330 για αντίσταση αγωγού DC και GB/T 19666 για τις αναφερόμενες απαιτήσεις επιβραδυντικού φλόγας. Οποιαδήποτε πρόσθετη πιστοποίηση ή τεκμηρίωση δοκιμής που απαιτείται για ένα έργο εξαγωγής θα πρέπει να επιβεβαιώνεται σύμφωνα με την παραγγελθείσα διαμόρφωση καλωδίου.

2. Ποιες κατασκευές αγωγών είναι διαθέσιμες;

Το καλώδιο μπορεί να διαμορφωθεί με συμπαγείς άκαμπτους αγωγούς ή εύκαμπτους αγωγούς πολλαπλών κλώνων. Η κατάλληλη κατασκευή εξαρτάται από το αν η εγκατάσταση είναι σταθερή, δρομολογημένη μέσω ενός πίνακα ελέγχου ή απαιτεί μεγαλύτερη ευελιξία κατά την εγκατάσταση.

3. Ποιες διατομές και ποσότητες πυρήνα είναι διαθέσιμες;

Οι αναφερόμενες διατομές αγωγού κυμαίνονται από 0,5 mm² έως 10 mm², με ποσότητες πυρήνων από 2 έως 61 πυρήνες. Ο τελικός συνδυασμός θα πρέπει να επιβεβαιωθεί σύμφωνα με τον σχεδιασμό του κυκλώματος και τη διαμόρφωση του καλωδίου.

4. Μπορεί το καλώδιο να θωρακιστεί;

Ναί. Η πλέξη χάλκινου σύρματος ή η περιτύλιξη χάλκινης ταινίας μπορεί να καθοριστεί ως προαιρετική στρώση θωράκισης, με αναγραφόμενο ποσοστό κάλυψης θωράκισης ≥80%.

5. Πού χρησιμοποιείται συνήθως αυτό το καλώδιο ελέγχου επιβραδυντικού φλόγας από χαλκό PVC;

Χρησιμοποιείται για έλεγχο, παρακολούθηση και βοηθητικά κυκλώματα σε συστήματα πυροπροστασίας, εγκαταστάσεις ισχύος, εξοπλισμό βιομηχανικού αυτοματισμού, ηλεκτρικά συστήματα κτιρίων και άλλες βιομηχανικές εφαρμογές όπου απαιτούνται τα καθορισμένα χαρακτηριστικά επιβραδυντικού φλόγας και πυρίμαχης προστασίας.

6. Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Παρέχετε το απαιτούμενο μοντέλο, τύπο αγωγού, διατομή, ποσότητα πυρήνα, απαίτηση θωράκισης, μήκος καλωδίου, περιβάλλον εγκατάστασης και τις ισχύουσες απαιτήσεις πυρασφάλειας. Τυχόν απαιτούμενες εκθέσεις επιθεώρησης, πιστοποιητικά ή τεκμηρίωση εξαγωγής θα πρέπει επίσης να προσδιορίζονται εκ των προτέρων.
