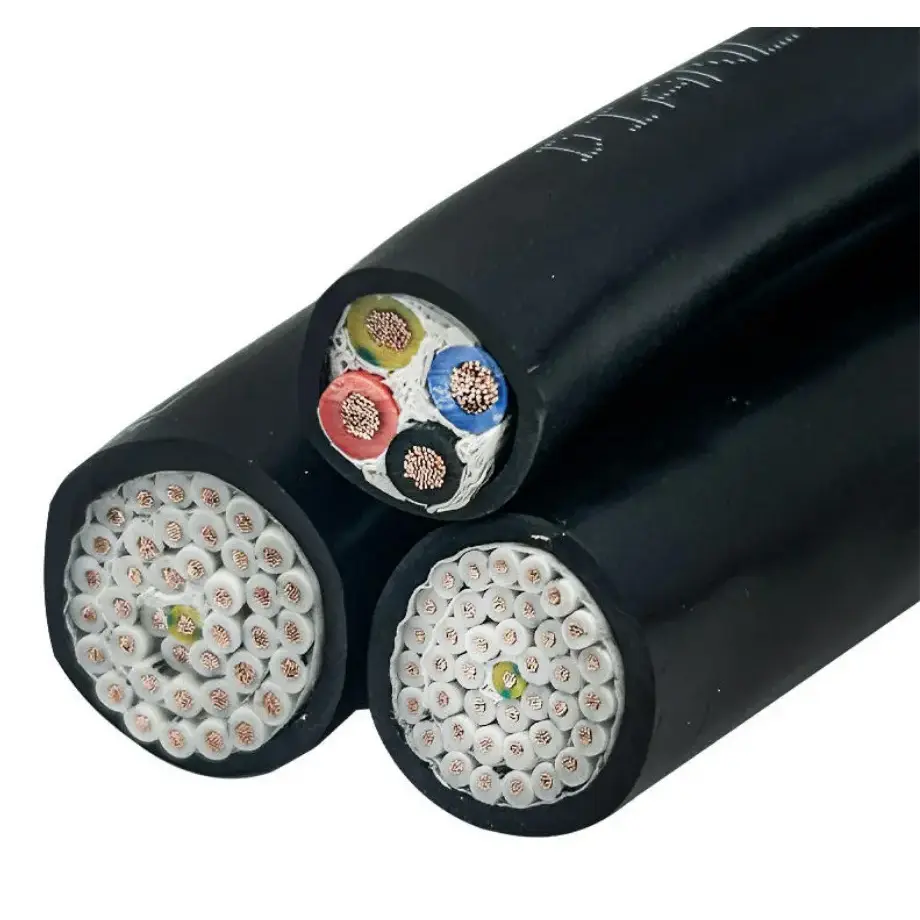

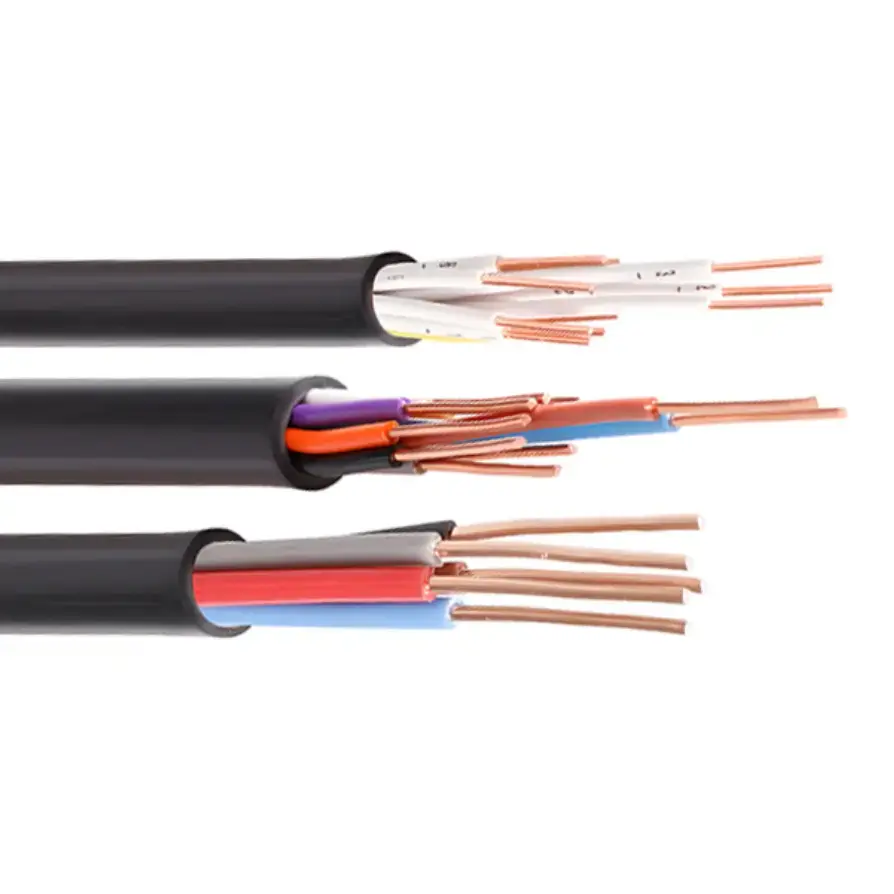

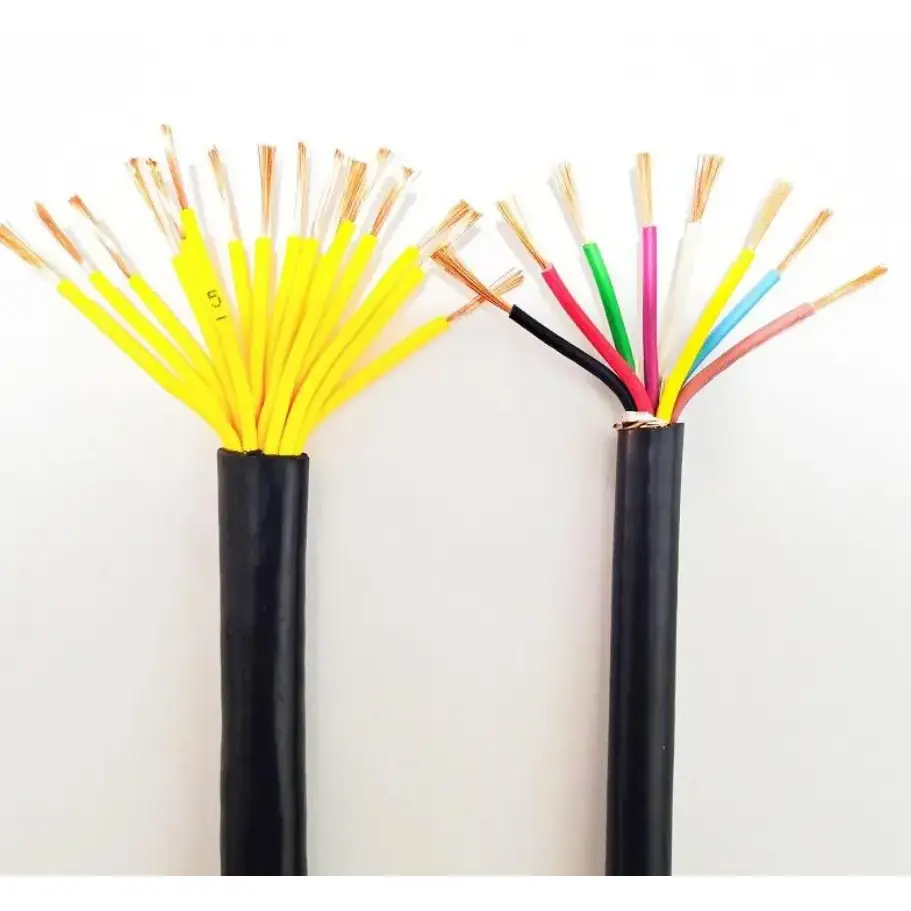

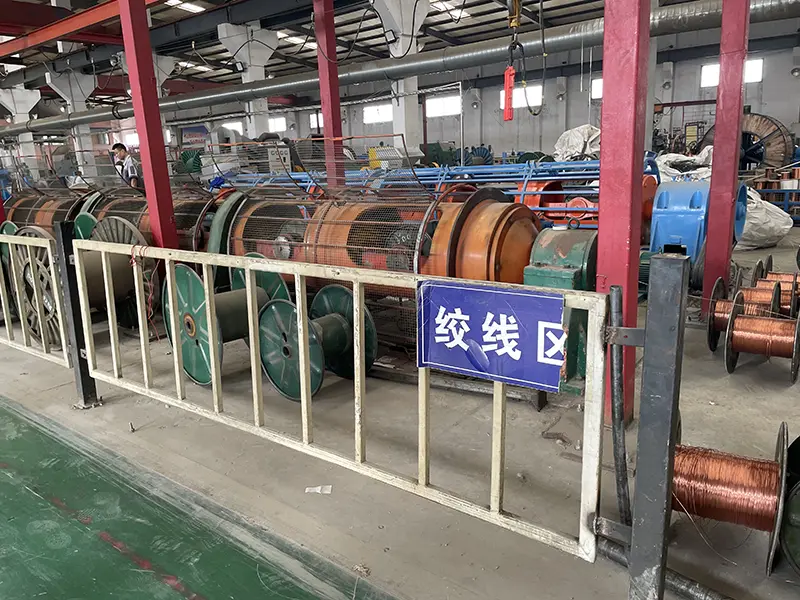

Χάλκινο καλώδιο ελέγχου PVC

Βασικό μοντέλο προϊόντος: KVV

Το καλώδιο ελέγχου χάλκινου PVC συνδυάζει έναν αγωγό χαλκού υψηλής καθαρότητας χωρίς οξυγόνο με μόνωση PVC και ένα προστατευτικό περίβλημα για έλεγχο χαμηλής τάσης, παρακολούθηση και βοηθητικά κυκλώματα. Η κατασκευή KVV προορίζεται για σταθερή καλωδίωση όπου πολλά σήματα ελέγχου ή ηλεκτρικές λειτουργίες πρέπει να δρομολογούνται μέσω του ίδιου καλωδίου. Το μέγεθος του αγωγού, η ποσότητα του πυρήνα, η θωράκιση και η θωράκιση μπορούν να επιλεγούν σύμφωνα με τη διαμόρφωση του εξοπλισμού και το περιβάλλον εγκατάστασης.

Για βιομηχανικούς αυτοματισμούς, ηλεκτρικό εξοπλισμό και συστήματα ελέγχου κτιρίων, αυτό το καλώδιο παρέχει μια πρακτική επιλογή καλωδίωσης πολλαπλών πυρήνων για τη σύνδεση ντουλαπιών ελέγχου, συσκευών πεδίου, κινητήρων, αισθητήρων και άλλων βοηθητικών κυκλωμάτων. Η ισχύουσα προδιαγραφή θα πρέπει να επιβεβαιώνεται από την τάση του κυκλώματος, τη διατομή του αγωγού, τον αριθμό των πυρήνων, τη μέθοδο τοποθέτησης και τις περιβαλλοντικές συνθήκες και όχι μόνο από τον αριθμό των πυρήνων.

Πίνακας διαστάσεων και τεχνικών παραμέτρων προδιαγραφών προϊόντος

Κατασκευαστικά και Ηλεκτρολογικά Χαρακτηριστικά

Χάλκινος αγωγός για έλεγχο και βοηθητικά κυκλώματα

Ο αγωγός ορίζεται ως χαλκός υψηλής καθαρότητας χωρίς οξυγόνο, με επιλογές διατομής από 0,5 έως 10 mm². Για εφαρμογές ελέγχου, το μέγεθος του αγωγού πρέπει να αντιστοιχεί στο συνδεδεμένο φορτίο, την τάση ελέγχου, την επιτρεπόμενη πτώση τάσης και την απόσταση εγκατάστασης. Το διαθέσιμο εύρος πυρήνων από 2 έως 61 πυρήνες επιτρέπει επίσης σε ένα καλώδιο να δέχεται πολλαπλά κυκλώματα ελέγχου ή παρακολούθησης.

Μόνωση και θήκη PVC

Το PVC παρέχει την κύρια ηλεκτρική μόνωση και την εξωτερική προστασία για την τυπική κατασκευή KVV. Η αναφερόμενη μέγιστη μακροπρόθεσμη θερμοκρασία λειτουργίας είναι 70℃, ενώ ο πίνακας καθορίζει μια θερμοκρασία περιβάλλοντος τοποθέτησης τουλάχιστον 0℃. Οι συνθήκες εγκατάστασης εκτός αυτών των ορίων απαιτούν επιβεβαίωση της ισχύουσας κατασκευής καλωδίου και ποιότητας υλικού αντί απλώς αλλαγή της μεθόδου εγκατάστασης.

Επιλογές θωράκισης και θωράκισης

Τα κυκλώματα ελέγχου που είναι εγκατεστημένα κοντά σε εξοπλισμό μεταβλητής συχνότητας, κινητήρες ή άλλες ηλεκτρικές πηγές ενδέχεται να απαιτούν πρόσθετη θωράκιση. Οι διαμορφώσεις KVVP και KVVRP μπορούν να χρησιμοποιούν πλεγμένη θωράκιση με τον καθορισμένο ρυθμό κάλυψης, ενώ το KVVP2 χρησιμοποιεί τύλιγμα χάλκινης ταινίας. Όπου η μηχανική προστασία είναι προτεραιότητα, η κατασκευή KVV22 προσθέτει θωράκιση διπλής ταινίας από χάλυβα. Αυτές οι διαμορφώσεις πρέπει να επιλέγονται σύμφωνα με την πηγή παρεμβολής, τη μηχανική έκθεση και τη διαδρομή τοποθέτησης.

Συνθήκες εγκατάστασης που επηρεάζουν την επιλογή καλωδίου

Η μέθοδος εγκατάστασης έχει άμεση σχέση με την κατασκευή καλωδίου που απαιτείται για ένα έργο. Τα μη θωρακισμένα καλώδια που αναφέρονται στον πίνακα προδιαγραφών έχουν ελάχιστη ακτίνα κάμψης 6 φορές την εξωτερική διάμετρο του καλωδίου, ενώ οι θωρακισμένες ή θωρακισμένες κατασκευές με ταινία χαλκού απαιτούν τουλάχιστον 12 φορές την εξωτερική διάμετρο. Η διατήρηση της καθορισμένης ακτίνας κάμψης βοηθά στην αποφυγή υπερβολικής μηχανικής καταπόνησης στη μόνωση και στη δομή του καλωδίου κατά την εγκατάσταση.

Για άμεση ταφή, το αναγραφόμενο ελάχιστο βάθος είναι 0,7 m, με πρόσθετη προστασία από εξωτερικές μηχανικές βλάβες. Όταν πολλά καλώδια τοποθετούνται παράλληλα, θα πρέπει να διατηρείται επαρκής χώρος απαγωγής θερμότητας. Αυτές οι λεπτομέρειες είναι ιδιαίτερα σημαντικές όταν χρησιμοποιείται η ίδια προδιαγραφή καλωδίου ελέγχου σε διαφορετικές περιοχές εγκατάστασης.

Σενάρια εφαρμογής

Βιομηχανικός αυτοματισμός: Το καλώδιο ελέγχου PVC από χαλκό μπορεί να χρησιμοποιηθεί για ερμάρια ελέγχου PLC, εξοπλισμό γραμμής παραγωγής, κυκλώματα ελέγχου μηχανών και βοηθητική καλωδίωση σήματος όπου πρέπει να συνδεθούν πολλαπλές λειτουργίες ελέγχου χαμηλής τάσης.

Μηχανικός και Ηλεκτρικός Εξοπλισμός: Εφαρμόζεται σε κυκλώματα ελέγχου και ανάδρασης που σχετίζονται με αντλίες, ανεμιστήρες, συμπιεστές, εργαλειομηχανές, εξοπλισμό ψύξης και άλλα ηλεκτρικά μηχανήματα.

Συστήματα κτιρίων και δημοτικών συστημάτων: Χρησιμοποιείται στον αυτοματισμό κτιρίων, στον έλεγχο ανελκυστήρων, στον εξοπλισμό ελέγχου πυρκαγιάς, στον έλεγχο του φωτισμού του δρόμου και στα συστήματα παροχής νερού ή αποχέτευσης όπου η προδιαγραφή καλωδίου ταιριάζει με τις ισχύουσες απαιτήσεις κυκλώματος.

New Energy Equipment: Μπορεί να χρησιμοποιηθεί για βοηθητικά κυκλώματα ελέγχου και παρακολούθησης γύρω από φωτοβολταϊκό εξοπλισμό, συστήματα αποθήκευσης ενέργειας και υποδομές φόρτισης όταν η τάση, η θερμοκρασία και οι συνθήκες εγκατάστασης εμπίπτουν στις ισχύουσες προδιαγραφές.

Μεταφορά και αποθήκευση: Εφαρμόζεται σε κυκλώματα ελέγχου για συστήματα μεταφοράς, εξοπλισμό αποθήκης και άλλα ηλεκτρικά λειτουργικά συστήματα εφοδιαστικής. Μπορούν να ληφθούν υπόψη θωρακισμένες ή θωρακισμένες κατασκευές όπου η παρεμβολή ή η μηχανική έκθεση απαιτεί πρόσθετη προστασία.

Επαλήθευση ποιότητας και προδιαγραφών

Για μια τεχνική προμήθεια ή προδιαγραφή έργου, το καλώδιο ελέγχου χάλκινου PVC θα πρέπει να ελέγχεται έναντι μετρήσιμων παραμέτρων αντί να βασίζεται μόνο σε γενικές περιγραφές προϊόντων. Τα σχετικά στοιχεία περιλαμβάνουν υλικό αγωγού, επιφάνεια διατομής, ποσότητα πυρήνα, αντίσταση μόνωσης, απόδοση αντοχής στην τάση, ακτίνα κάμψης και την επιλεγμένη δομή θωράκισης ή θωράκισης.

Η παρεχόμενη προδιαγραφή προσδιορίζει το GB/T 9330-2020 ως το πρότυπο αναφοράς και παρέχει απαιτήσεις ονομαστικής τάσης, αντίστασης, μόνωσης και εγκατάστασης. Για εξαγωγικά έργα, το απαιτούμενο πρότυπο IEC, η τεκμηρίωση δοκιμής και οι απαιτήσεις αγοράς προορισμού θα πρέπει να επιβεβαιώνονται χωριστά πριν από την παραγωγή. Όπου απαιτείται θωρακισμένη, θωρακισμένη ή πυρίμαχη κατασκευή, το ακριβές μοντέλο θα πρέπει επίσης να αναφέρεται στην προδιαγραφή αγοράς.

Πώς να επιλέξετε την κατάλληλη προδιαγραφή

Ξεκινήστε με την ηλεκτρική λειτουργία του κυκλώματος και προσδιορίστε εάν το καλώδιο φέρει σήματα ελέγχου, παρακολούθησης, ανάδρασης ή βοηθητικά σήματα. Στη συνέχεια επιβεβαιώστε την απαιτούμενη διατομή αγωγού και ποσότητα πυρήνα. Για έργα με ηλεκτρικές παρεμβολές, σκεφτείτε μια θωρακισμένη κατασκευή. για εκτεθειμένες διαδρομές όπου η μηχανική προστασία είναι σημαντική, μια θωρακισμένη έκδοση μπορεί να είναι πιο κατάλληλη.

Για μεγαλύτερα συστήματα ελέγχου, η κράτηση πρόσθετων πυρήνων μπορεί να παρέχει χωρητικότητα για μελλοντικές αλλαγές κυκλώματος. Ο πίνακας παραθέτει μια πρόταση εφεδρικού πυρήνα 10%-20%, ενώ η επιλογή διατομής θα πρέπει να ελέγχεται σε σχέση με το πραγματικό φορτίο, το μήκος κυκλώματος, την πτώση τάσης και τις συνθήκες εγκατάστασης. Δεν πρέπει να επιλέγεται μεγαλύτερος αγωγός μόνο και μόνο επειδή το έργο έχει μεγαλύτερο αριθμό σημείων ελέγχου.

FAQ

1. Τι πρότυπο χρησιμοποιείται για αυτό το καλώδιο;

Η προδιαγραφή που παρέχεται για τις αναφορές προϊόντος GB/T 9330-2020 για καλώδια ελέγχου με πλαστική μόνωση. Για παραγγελίες εξαγωγής, οι απαιτήσεις IEC και τα πρότυπα αγοράς προορισμού θα πρέπει να επιβεβαιώνονται σύμφωνα με την πραγματική εφαρμογή και την κατασκευή του καλωδίου.

2. Ποιες ποσότητες πυρήνα και μεγέθη αγωγών είναι διαθέσιμες;

Η αναφερόμενη σειρά καλύπτει 2 έως 61 πυρήνες και διατομές αγωγών από 0,5 έως 10 mm². Οι κοινές ποσότητες πυρήνων περιλαμβάνουν 4, 7, 10, 14, 19, 24 και 37 πυρήνες, ενώ οι 0,75, 1,0, 1,5 και 2,5 mm² αναφέρονται ως κοινές διατομές.

3. Είναι διαθέσιμη μια θωρακισμένη έκδοση για εφαρμογές με ηλεκτρικές παρεμβολές;

Ναί. Οι κατασκευές KVVP και KVVRP μπορούν να καθοριστούν με πλεγμένη θωράκιση με το αναγραφόμενο ποσοστό κάλυψης τουλάχιστον 80%. Το KVVP2 χρησιμοποιεί περιτύλιγμα χάλκινης ταινίας. Η κατάλληλη δομή θωράκισης εξαρτάται από την πηγή παρεμβολών και το περιβάλλον εγκατάστασης.

4. Ποιες είναι οι απαιτήσεις θερμοκρασίας λειτουργίας και τοποθέτησης;

Τα παρεχόμενα τεχνικά δεδομένα αναφέρουν μια μέγιστη μακροπρόθεσμη επιτρεπόμενη θερμοκρασία λειτουργίας 70℃ και μια συμβατική θερμοκρασία περιβάλλοντος τοποθέτησης τουλάχιστον 0℃. Εάν απαιτείται εγκατάσταση κάτω από 0℃, η προθέρμανση του καλωδίου καθορίζεται στον πίνακα. Οι ειδικές κατασκευές χαμηλής θερμοκρασίας θα πρέπει να επιβεβαιώνονται ξεχωριστά για ψυχρότερα περιβάλλοντα.

5. Μπορεί το καλώδιο να χρησιμοποιηθεί για άμεση ταφή;

Οι παρεχόμενες προδιαγραφές απαριθμούν ένα ελάχιστο βάθος άμεσης θαφής 0,7 m και απαιτεί προστασία από εξωτερικές μηχανικές βλάβες. Η πραγματική κατασκευή του καλωδίου θα πρέπει να ελεγχθεί ως προς τις συνθήκες του εδάφους, τη μηχανική έκθεση, την υγρασία και τις απαιτήσεις εγκατάστασης του έργου πριν από την άμεση ταφή.

6. Ποιες πληροφορίες πρέπει να παρέχονται όταν ζητάτε προσφορά;

Για ακριβή έλεγχο προδιαγραφών, παρέχετε την απαιτούμενη ποσότητα πυρήνα, διατομή αγωγού, ονομαστική τάση, μήκος καλωδίου, μέθοδο τοποθέτησης και περιβάλλον εγκατάστασης. Εάν απαιτείται θωράκιση, περιτύλιξη χάλκινης ταινίας, θωράκιση από χαλύβδινη ταινία ή πυρίμαχη κατασκευή, συμπεριλάβετε την αντίστοιχη απαίτηση, ώστε το μοντέλο του καλωδίου και η τεχνική τεκμηρίωση να μπορούν να αντιστοιχιστούν σωστά.
