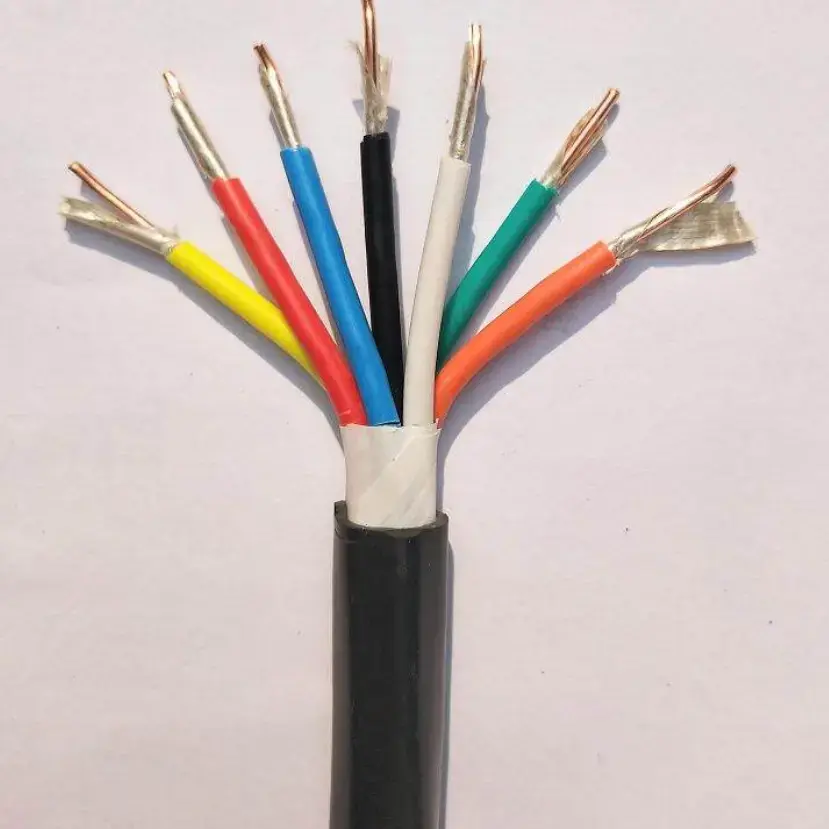

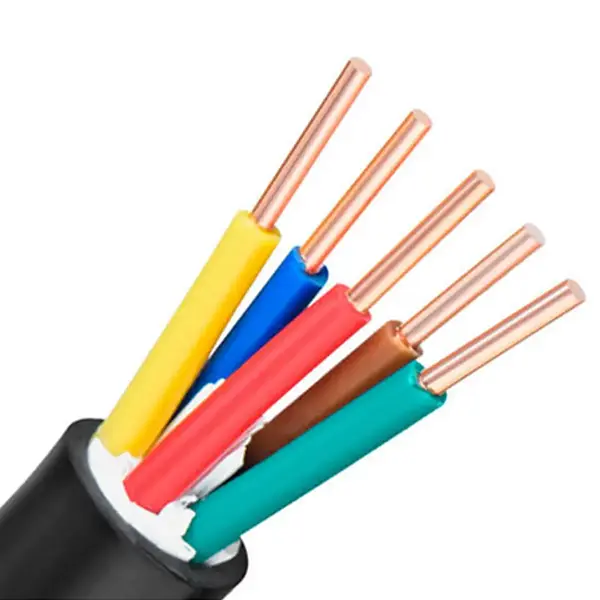

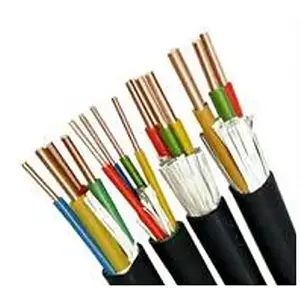

Καλώδιο ελέγχου πυράντοχο PVC από χαλκό

Βασικό μοντέλο προϊόντος: N-KVV(NH-KVV).

Το καλώδιο ελέγχου πυράντοχο PVC από χαλκό συνδυάζει έναν αγωγό χαλκού, πυρίμαχο στρώμα ταινίας μαρμαρυγίας και μόνωση και θήκη PVC για κυκλώματα ελέγχου και βοηθητικά κυκλώματα που απαιτούν πυρίμαχη κατασκευή καλωδίου. Το καλώδιο 450/750V προορίζεται για εφαρμογές όπου η διατήρηση της συνέχειας του κυκλώματος για μια συγκεκριμένη περίοδο υπό έκθεση στη φωτιά αποτελεί μέρος του σχεδιασμού του συστήματος. Ανάλογα με την κατασκευή του αγωγού, το καλώδιο μπορεί να διαμορφωθεί με χάλκινους αγωγούς Κατηγορίας 1 ή Κλάσης 5.

Η ταινία μαρμαρυγίας σχηματίζει το πυρίμαχο στρώμα κλειδιού γύρω από τον αγωγό, ενώ οι επιλογές εύκαμπτου αγωγού διευκολύνουν τη δρομολόγηση του καλωδίου μέσα από τους δίσκους καλωδίων, τα ερμάρια ελέγχου και τις συνδέσεις εξοπλισμού. Η επιλογή προδιαγραφών θα πρέπει να λαμβάνει υπόψη τη διατομή του αγωγού, την ποσότητα του πυρήνα, τις συνθήκες εγκατάστασης και τις απαιτήσεις πυρασφάλειας του πλήρους ηλεκτρικού συστήματος.

Πίνακας διαστάσεων και τεχνικών παραμέτρων προδιαγραφών προϊόντος

Κατασκευή ανθεκτική στη φωτιά και σχεδιασμός καλωδίων

Μίκα-ταινία πυρίμαχο στρώμα

Η ταινία μαρμαρυγίας είναι τοποθετημένη γύρω από τον αγωγό ως το κύριο πυρίμαχο εξάρτημα. Υπό έκθεση σε φωτιά, αυτό το στρώμα προορίζεται για τη διατήρηση της ηλεκτρικής μόνωσης για τις καθορισμένες συνθήκες δοκιμής και τη διατήρηση της συνέχειας του κυκλώματος για την απαιτούμενη περίοδο. Η πραγματική βαθμολογία πυραντίστασης θα πρέπει να επιβεβαιώνεται με βάση τις ισχύουσες προδιαγραφές προϊόντος και τη μέθοδο δοκιμής για το έργο.

Επιλογές αγωγού χαλκού

Η κατασκευή του αγωγού μπορεί να βασίζεται σε χαλκό Κατηγορίας 1 ή Κατηγορίας 5 σύμφωνα με την απαιτούμενη διαμόρφωση καλωδίου. Ο τεχνικός πίνακας παρέχει την ποσότητα του αγωγού, τη διατομή και τις τιμές αντίστασης 20℃ DC, επιτρέποντας τον έλεγχο των ηλεκτρικών παραμέτρων πριν από την επιβεβαίωση της προδιαγραφής.

Μόνωση και θήκη PVC

Το PVC παρέχει την κύρια μόνωση γύρω από τον αγωγό και συμβάλλει στη συνολική μηχανική προστασία του καλωδίου. Το αναφερόμενο πάχος μόνωσης αλλάζει με την ονομαστική διατομή, επομένως η προδιαγραφή του καλωδίου θα πρέπει να επιλεγεί μαζί με το απαιτούμενο μέγεθος αγωγού και τις συνθήκες εγκατάστασης.

Πώς ταιριάζει το καλώδιο στα συστήματα ελέγχου πυροπροστασίας

Το καλώδιο ελέγχου πυρίμαχο PVC από χαλκό προορίζεται για κυκλώματα όπου μπορεί να χρειαστεί να παραμείνουν διαθέσιμες λειτουργίες ελέγχου, συναγερμού, παρακολούθησης ή βοηθητικές λειτουργίες κατά τη διάρκεια ενός συμβάντος πυρκαγιάς για μια καθορισμένη περίοδο. Τα τυπικά κυκλώματα περιλαμβάνουν ντουλάπια ελέγχου πυροπροστασίας, εξοπλισμό εξάτμισης καπνού, πυροσβεστικές αντλίες και άλλα ηλεκτρικά ελεγχόμενα συστήματα.

Η πυρίμαχη λειτουργία θα πρέπει να θεωρείται ως μέρος του πλήρους σχεδιασμού του κυκλώματος. Η δρομολόγηση καλωδίων, η μέθοδος υποστήριξης, ο συνδεδεμένος εξοπλισμός, το περιβάλλον εγκατάστασης και η απαιτούμενη ταξινόμηση πυραντίστασης μπορούν όλα να επηρεάσουν την τελική απόδοση του συστήματος.

Σενάρια εφαρμογής

1. Τεχνολογία πυροπροστασίας: Ερμάρια ελέγχου σύνδεσης πυροπροστασίας, συστήματα συναγερμού πυρκαγιάς, ανεμιστήρες εξάτμισης καπνού και κυκλώματα ελέγχου αντλίας νερού πυρκαγιάς.

2. Σταθμοί παραγωγής ενέργειας: Ηλεκτρικοί θάλαμοι ελέγχου, δευτερεύουσες γραμμές ελέγχου για σετ γεννητριών και καλωδίωση ελέγχου ή σήματος σε χώρους διανομής ρεύματος.

3. Μεταλλουργική βιομηχανία: Κονσόλες αυτόματης λειτουργίας και κυκλώματα ελέγχου για εξοπλισμό γραμμής παραγωγής σε μεταλλουργικά εργαστήρια.

4. Κατασκευή κτιρίων: Υπόγεια μηχανοστάσια, κεντρικά συστήματα κλιματισμού και συστήματα ελέγχου σύνδεσης πυροπροστασίας ανελκυστήρα.

5. Γενική βιομηχανία: Εξοπλισμός επεξεργασίας λυμάτων, γραμμές παραγωγής ξήρανσης και κυκλώματα ελέγχου υποστήριξης εργαλειομηχανών όπου απαιτείται πυράντοχη κατασκευή.

Πρακτικά ζητήματα επιλογής

1. Διατομή αγωγού

Η απαιτούμενη διατομή πρέπει να προσδιορίζεται από το ηλεκτρικό φορτίο, τη λειτουργία του κυκλώματος, την επιτρεπόμενη αντίσταση του αγωγού και τις ισχύουσες απαιτήσεις εγκατάστασης. Τα διαθέσιμα δεδομένα καλύπτουν ονομαστικές διατομές από 0,5mm² έως 6mm².

2. Πυρήνα Ποσότητα

Η ποσότητα του πυρήνα πρέπει να αντιστοιχεί στον αριθμό των κυκλωμάτων ελέγχου, συναγερμού, παρακολούθησης και βοηθητικών κυκλωμάτων που θα μεταφερθούν. Ο πίνακας παραθέτει συνιστώμενες διαμορφώσεις πυρήνων μέσω 61 πυρήνων, με προσαρμοσμένες ποσότητες πυρήνων διαθέσιμες σύμφωνα με τις παρεχόμενες προδιαγραφές.

3. Ευελιξία και Διαδρομή Εγκατάστασης

Όταν τα καλώδια πρέπει να περνούν μέσα από ερμάρια ελέγχου, δίσκους ή συνδέσεις εξοπλισμού, η κατασκευή του αγωγού και οι επιτρεπόμενες συνθήκες κάμψης θα πρέπει να λαμβάνονται υπόψη μαζί. Η απαιτούμενη ακτίνα κάμψης θα πρέπει να επιβεβαιώνεται από την ισχύουσα προδιαγραφή καλωδίου αντί να θεωρείται μόνο από τον τύπο του αγωγού.

4. Απαιτήσεις πυραντίστασης

Τα πυρίμαχα καλώδια πρέπει να επιλέγονται σύμφωνα με την απαιτούμενη διάρκεια δοκιμής, τις συνθήκες έκθεσης στη φωτιά και το πρότυπο συστήματος. Ένα καλώδιο δεν πρέπει να προσδιορίζεται μόνο με τον όρο «ανθεκτικό στη φωτιά». θα πρέπει επίσης να επιβεβαιωθεί η απαιτούμενη ταξινόμηση απόδοσης και η υποστηρικτική τεκμηρίωση δοκιμών.

Ποιότητα και τεχνική επαλήθευση

Για την προμήθεια έργου, τα κύρια σημεία επαλήθευσης περιλαμβάνουν υλικό και κατασκευή αγωγού, ονομαστική διατομή, αντίσταση αγωγού, διαμόρφωση ταινίας μαρμαρυγίας, πάχος μόνωσης PVC και διαστάσεις τελικού καλωδίου. Αυτά τα μετρήσιμα χαρακτηριστικά παρέχουν μια πρακτική βάση για τη σύγκριση του παρεχόμενου καλωδίου με τις συμφωνημένες τεχνικές προδιαγραφές.

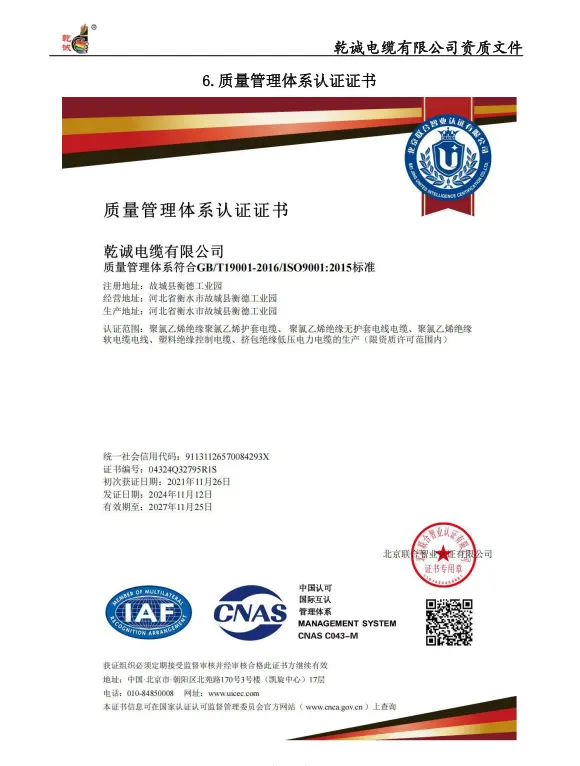

Για παραγγελίες εξαγωγής ή μηχανικής, η Qiancheng μπορεί να συντονίσει την απαιτούμενη τεκμηρίωση προϊόντος σύμφωνα με τις προδιαγραφές του καλωδίου και τις απαιτήσεις του έργου. Εάν απαιτείται συγκεκριμένη έκθεση δοκιμής πυραντίστασης, πιστοποιητικό ή έγγραφο επιθεώρησης, θα πρέπει να αναγνωριστεί πριν από την επιβεβαίωση της παραγγελίας, ώστε να μπορεί να ελεγχθεί η ισχύουσα τεκμηρίωση σε σχέση με την πραγματική διαμόρφωση του καλωδίου.

FAQ

Ποια είναι η ονομαστική τάση αυτού του καλωδίου ελέγχου πυράντοχης από χαλκό PVC;

Η ονομαστική τάση είναι 450/750V. Προορίζεται για έλεγχο, παρακολούθηση και βοηθητικά κυκλώματα όπου απαιτείται η καθορισμένη πυρίμαχη κατασκευή.

Ποιο υλικό παρέχει τη πυρίμαχη λειτουργία;

Η ταινία μαρμαρυγίας χρησιμοποιείται ως πυρίμαχο στρώμα γύρω από τον αγωγό. Η λειτουργία του είναι να βοηθά στη διατήρηση της ηλεκτρικής μόνωσης και της συνέχειας του κυκλώματος υπό τις καθορισμένες συνθήκες δοκιμής πυρκαγιάς.

Ποια μεγέθη αγωγών καλύπτονται από τον πίνακα προδιαγραφών;

Ο πίνακας καλύπτει ονομαστικές διατομές από 0,5mm² έως 6mm², με αντίστοιχες διαμορφώσεις αγωγού, πάχος μόνωσης PVC και τιμές αντίστασης αγωγού DC 20℃.

Πόσοι πυρήνες μπορούν να διαμορφωθούν;

Οι αναφερόμενοι προτεινόμενοι αριθμοί πυρήνων είναι 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 και 61. Οι προσαρμοσμένες ποσότητες πυρήνα μπορούν να συζητηθούν σύμφωνα με τις προδιαγραφές του έργου.

Πού μπορεί να χρησιμοποιηθεί αυτό το καλώδιο ελέγχου πυράντοχο από χαλκό PVC;

Μπορεί να εφαρμοστεί σε συστήματα ελέγχου πυροπροστασίας, κυκλώματα ελέγχου σταθμών ηλεκτροπαραγωγής, μεταλλουργικό εξοπλισμό, μηχανολογικά και ηλεκτρικά συστήματα κτιρίων, εξοπλισμό επεξεργασίας λυμάτων και άλλες βιομηχανικές εφαρμογές ελέγχου όπου απαιτείται πυράντοχη κατασκευή καλωδίων.

Ποιες πληροφορίες πρέπει να παρέχονται για μια προσφορά έργου;

Για επιβεβαίωση προδιαγραφών, είναι χρήσιμο να παρέχετε το απαιτούμενο μοντέλο, διατομή αγωγού, ποσότητα πυρήνα, μήκος καλωδίου, περιβάλλον εγκατάστασης, απαιτήσεις πυραντίστασης και τυχόν απαιτούμενα τεχνικά έγγραφα ή αρχεία επιθεώρησης.
