Το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχης χαλκού XLPE υιοθετεί χάλκινους αγωγούς χωρίς οξυγόνο, μόνωση XLPE και πυρίμαχα στρώματα φραγμού. Μπορεί να διατηρήσει την ικανότητα τροφοδοσίας υπό συνθήκες πυρκαγιάς. Διαφορετικά από τα συνηθισμένα επιβραδυντικά φλόγας καλώδια, διαθέτει υψηλότερο επίπεδο ασφάλειας και χρησιμεύει ως το προτιμώμενο καλώδιο για τη διανομή ρεύματος έκτακτης ανάγκης σε δημόσια κτίρια του εξωτερικού και χώρους υψηλού κινδύνου.
|
Ονομαστική τομή (mm²) |
Ελάχιστος αριθμός καλωδίων αγωγών |
Εξωτερική διάμετρος αγωγού (mm) |
Ονομαστικό πάχος μόνωσης XLPE/mm |
Κατά προσέγγιση εξωτερική διάμετρος μόνωσης/mm |
Μέγιστη αντίσταση αγωγού στους 20℃ (Ω/χλμ) χαλκός |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (Β) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2.5 (Β) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (Β) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (Β) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Η εξαιρετική αγωγιμότητα και η σταθερή αντίσταση παράγουν λιγότερη θερμότητα κατά τη μακροχρόνια λειτουργία. Η πολυκλωνική δομή παρέχει καλύτερη ευελιξία για τοποθέτηση σε πολύπλοκα σενάρια.
Σε σύγκριση με την παραδοσιακή μόνωση PVC, προσφέρει ανώτερη αντοχή στη θερμότητα, αντιγηραντική απόδοση και αντοχή στη χημική διάβρωση. Η μακροχρόνια θερμοκρασία λειτουργίας του μπορεί να φτάσει τους 90℃ με πολύ βελτιωμένη σταθερότητα μόνωσης.
Αυτό το διαφοροποιητικό υλικό του πυρήνα υιοθετεί το πυρίμαχο στρώμα μαρμαρυγίας. Όταν εκτίθεται σε καύση σε ανοιχτή φλόγα, σχηματίζει ένα σκληρό θερμομονωτικό ανθρακούχο στρώμα για να εμποδίσει τη διάβρωση υψηλής θερμοκρασίας στους αγωγούς και να εγγυηθεί βραχυπρόθεσμη συνεχή παροχή ρεύματος υπό συνθήκες πυρκαγιάς.
Ανθεκτικό στη φθορά, ανθεκτικό στην υγρασία και ανθεκτικό στην υπεριώδη ακτινοβολία. Αντιστέκεται στην υγρασία και την ήπια διάβρωση σε εξωτερικούς χώρους και σε αυλάκια καλωδίων για να παρατείνει τη συνολική διάρκεια ζωής του καλωδίου.

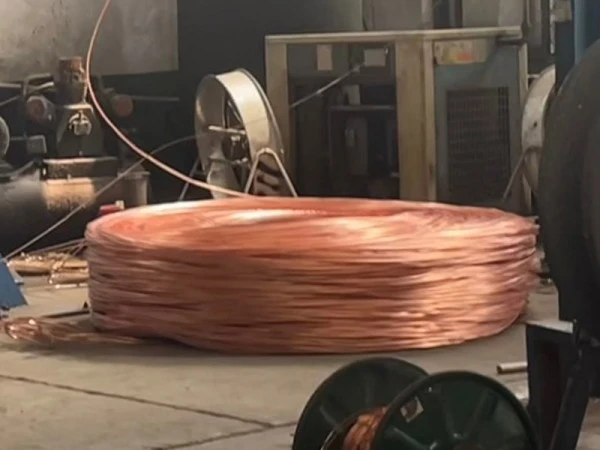

Πραγματοποιούνται δειγματοληπτικές δοκιμές για υλικά χαλκού, πέλλετ XLPE και πυρίμαχες ταινίες μαρμαρυγίας. Απαγορεύεται η παραγωγή μη συμμορφούμενων πρώτων υλών.
Η διατομή του αγωγού, το πάχος της μόνωσης και η πυρίμαχη διαδικασία περιτύλιξης παρακολουθούνται σε πραγματικό χρόνο για να αποφευχθεί η απόκλιση διαστάσεων και η ανομοιόμορφη περιτύλιξη.

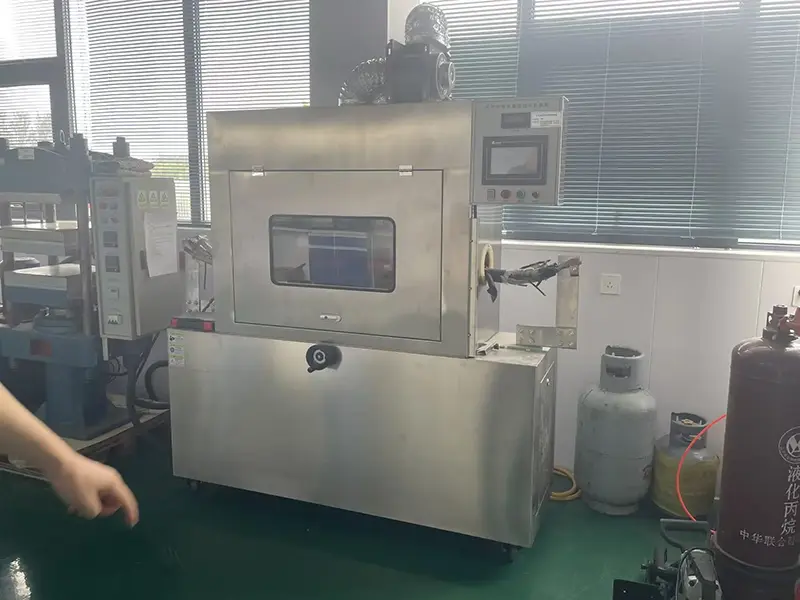

Η δοκιμή αντίστασης συνεχούς ρεύματος, η δοκιμή αντοχής σε συχνότητα ισχύος, η δοκιμή αντίστασης μόνωσης, η δοκιμή πυράντοχης καύσης, η δοκιμή γήρανσης και η δοκιμή κάμψης χαμηλής θερμοκρασίας προσομοιώνουν πλήρως τις συνθήκες συντήρησης μηχανικής.
Η εμφάνιση, οι προδιαγραφές και η συσκευασία ελέγχονται ανά είδος. Διατηρούνται αρχεία δοκιμών για κάθε παρτίδα. Τα έγγραφα δοκιμών αγγλικής γλώσσας μπορούν να εκδοθούν για την ικανοποίηση των απαιτήσεων αποδοχής και εκτελωνισμού έργων στο εξωτερικό.
Μέσο μεταφοράς ρεύματος. Ο υψηλής αγωγιμότητας χαλκός χωρίς οξυγόνο εξασφαλίζει σταθερή μετάδοση ισχύος.
Βασική διακριτική δομή. Απομονώνει υψηλή θερμοκρασία κατά τη διάρκεια της πυρκαγιάς και διατηρεί την τροφοδοσία του κυκλώματος, η οποία είναι η μεγαλύτερη διαφορά από τα συνηθισμένα καλώδια ρεύματος.
Κύριο στοιχείο ηλεκτρικής μόνωσης, ανθεκτικό στις υψηλές θερμοκρασίες και αντιγηραντική, δεν είναι εύκολο να σπάσει σε μακροχρόνια λειτουργία.
Κάνει το καλώδιο συμπαγές και στρογγυλό και βελτιώνει τη μηχανική αντοχή στη συμπίεση.
Παρέχει μηχανική προστασία από την τριβή, την υγρασία, το ηλιακό φως και την ήπια διάβρωση του εδάφους.
Η δομή πολλαπλών στρωμάτων λειτουργεί συνεργιστικά για την υλοποίηση διπλών δυνατοτήτων: σταθερή μετάδοση ισχύος υπό κανονικές συνθήκες και βραχυπρόθεσμη συνεχή παροχή ρεύματος υπό συνθήκες πυρκαγιάς.
Περνάει δοκιμές πυράντοχης καύσης. Μπορεί να διατηρήσει την κανονική τροφοδοσία ρεύματος για ορισμένο χρονικό διάστημα υπό συνθήκες ανοιχτής φλόγας για να διασφαλίσει τη λειτουργία του φωτισμού έκτακτης ανάγκης, των αντλιών πυρόσβεσης και των συστημάτων συναγερμού. Τα συνηθισμένα καλώδια επιβραδυντικά φλόγας μπορούν μόνο να επιβραδύνουν την εξάπλωση της πυρκαγιάς και δεν μπορούν να διατηρήσουν την παροχή ρεύματος.
Η μόνωση XLPE επιτρέπει μακροχρόνια θερμοκρασία λειτουργίας 90℃ και υψηλότερη θερμοκρασία αντοχής σε βραχυκύκλωμα, με πολύ καλύτερη απόδοση στη θερμότητα από τα καλώδια με μόνωση PVC.
Το διασυνδεδεμένο υλικό πολυαιθυλενίου είναι ανθεκτικό στην υπεριώδη ακτινοβολία και στη θερμική γήρανση για μακροχρόνια τοποθέτηση σε εσωτερικούς δίσκους καλωδίων και σε εξωτερικούς χώρους.
Πυκνό περίβλημα εμποδίζει την υγρασία, κατάλληλο για υγρές τάφρους καλωδίων και υπόγεια τοποθέτηση. Αντέχει στη διάβρωση ασθενούς οξέος και ασθενούς αλκαλίου.
Η συμπαγής συνολική δομή προσφέρει καλή αντοχή στη συμπίεση και στην έλξη, αντιστέκοντας στις ζημιές κατά τη διάρκεια εργασιών αστικής κατασκευής.
Α: Τα συνηθισμένα επιβραδυντικά φλόγας καλώδια προορίζονται κυρίως για τον περιορισμό της διάδοσης της φλόγας, ενώ τα πυρίμαχα καλώδια κατασκευάζονται για να διατηρούν την ακεραιότητα του κυκλώματος για μια συγκεκριμένη περίοδο υπό συνθήκες πυρκαγιάς. Το καλώδιο ενσωματώνει πυρίμαχα στρώματα μαρμαρυγίας που βοηθούν στη διατήρηση της ηλεκτρικής συνέχειας κατά την έκθεση στη φωτιά, καθιστώντας το εφαρμόσιμο σε κυκλώματα που εξυπηρετούν πυροσβεστικές αντλίες, φωτισμό έκτακτης ανάγκης και συστήματα συναγερμού.
Α: Η μόνωση XLPE έχει καθορισμένη μακροχρόνια θερμοκρασία λειτουργίας έως και 90℃. Παρέχει καλή θερμική σταθερότητα και αντοχή στη γήρανση και την έκθεση σε χημικά. Σε σύγκριση με τη μόνωση PVC, το XLPE είναι γενικά καλύτερα προσαρμοσμένο σε εφαρμογές όπου απαιτούνται υψηλότερες συνεχείς θερμοκρασίες λειτουργίας, σύμφωνα με τις επιλεγμένες προδιαγραφές καλωδίου και τις συνθήκες εγκατάστασης.
Α: Το πυρίμαχο στρώμα είναι κατασκευασμένο από πυρίμαχη ταινία μαρμαρυγίας. Κάτω από έκθεση σε φλόγα σε υψηλή θερμοκρασία, η μαρμαρυγία διατηρεί τις μονωτικές της ιδιότητες και σχηματίζει ένα ανθεκτικό στη θερμότητα φράγμα γύρω από τον αγωγό, συμβάλλοντας στην προστασία του συστήματος ηλεκτρικής μόνωσης και στη διατήρηση της συνέχειας του κυκλώματος για την καθορισμένη πυρίμαχη περίοδο.
Α: Η επιθεώρηση μπορεί να περιλαμβάνει ελέγχους πρώτων υλών, παρακολούθηση γραμμής παραγωγής, δοκιμή αντίστασης αγωγού τελικού προϊόντος, δοκιμή τάσης αντοχής στη συχνότητα ισχύος, δοκιμή αντίστασης μόνωσης, δοκιμές πυράντοχης καύσης, δοκιμές γήρανσης και δοκιμές κάμψης σε χαμηλή θερμοκρασία. Τα σχετικά αρχεία δοκιμών μπορούν να διατηρηθούν ανά παρτίδα και μπορούν να παρέχονται τεχνικά έγγραφα ή έγγραφα δοκιμών στην αγγλική γλώσσα σύμφωνα με τις απαιτήσεις τεκμηρίωσης των έργων στο εξωτερικό.
Α: Η εφαρμοστέα μέθοδος τοποθέτησης εξαρτάται από την κατασκευή του καλωδίου και τις συνθήκες του εργοταξίου. Το περίβλημα παρέχει προστασία από την υγρασία, την έκθεση στην υπεριώδη ακτινοβολία και τα αδύναμα οξέα ή αδύναμα αλκαλικά περιβάλλοντα. Το καλώδιο μπορεί να ληφθεί υπόψη για εσωτερικούς δίσκους καλωδίων, υπαίθρια εναέρια δρομολόγηση, υγρές τάφρους καλωδίων και ορισμένες εφαρμογές απευθείας θαμμένου, όπου έχουν επιβεβαιωθεί οι μηχανικές, περιβαλλοντικές απαιτήσεις και οι απαιτήσεις εγκατάστασης.

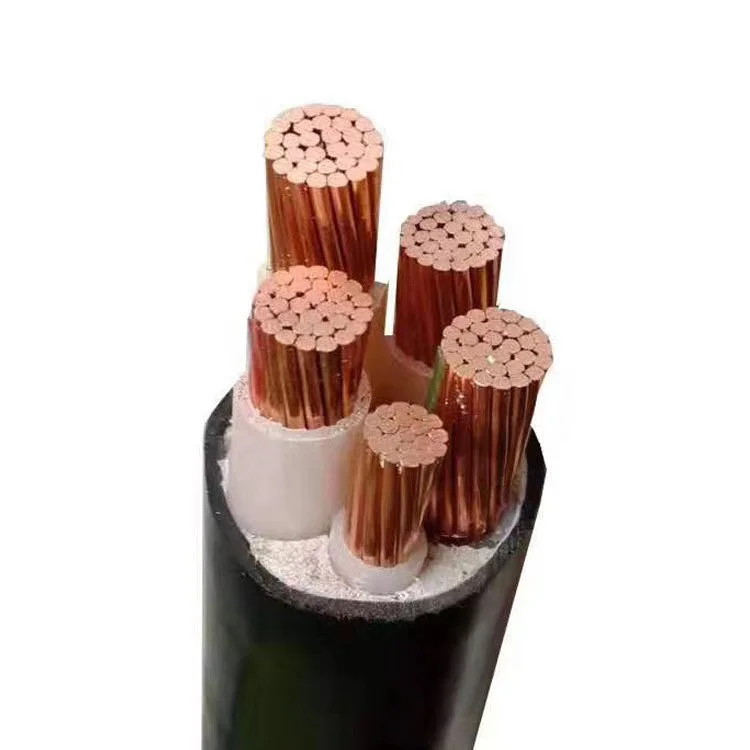

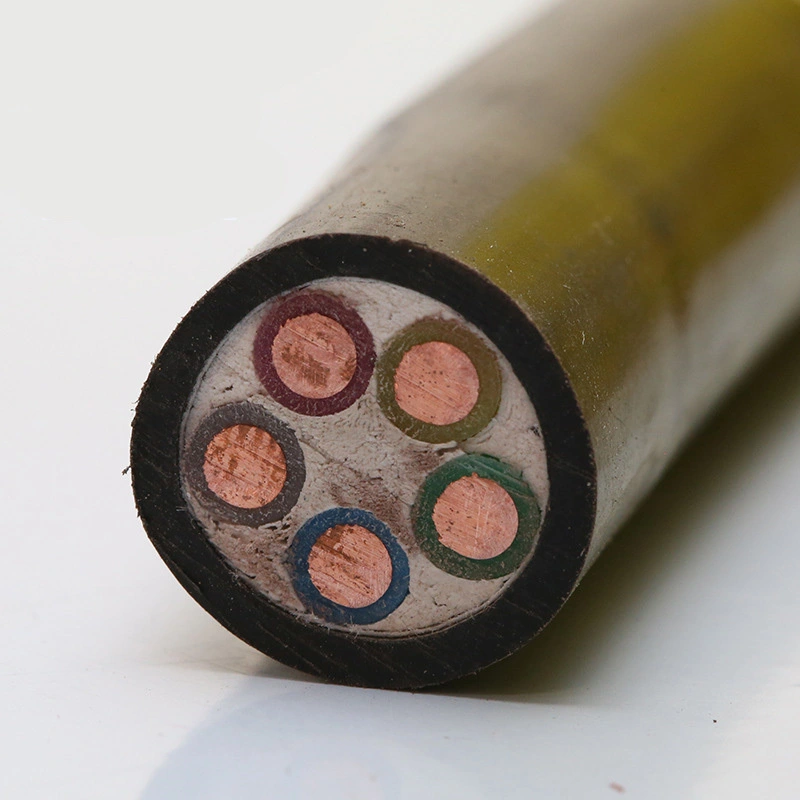

Α: Η κύρια κατασκευή μπορεί να περιγραφεί σε πέντε επίπεδα:
1. Χάλκινος αγωγός χωρίς οξυγόνο για μετάδοση ηλεκτρικού ρεύματος.
2. Πυράντοχο στρώμα μαρμαρυγίας που βοηθά στη διατήρηση της συνέχειας του κυκλώματος υπό συνθήκες πυρκαγιάς.
3. Στρώμα μόνωσης XLPE που παρέχει ηλεκτρική μόνωση και θερμική σταθερότητα.
4. Στρώμα πλήρωσης για δομική στήριξη και σταθερότητα διαστάσεων.
5. Εξωτερική θήκη που παρέχει προστασία από μηχανική φθορά, υγρασία και έκθεση σε εξωτερικούς χώρους.
Η συνδυασμένη κατασκευή ανταποκρίνεται τόσο στις κανονικές απαιτήσεις μετάδοσης ισχύος όσο και στις απαιτήσεις πυράντοχων κυκλωμάτων.
Α: Ο αγωγός είναι κατασκευασμένος από χαλκό υψηλής καθαρότητας χωρίς οξυγόνο. Μια κατασκευή λυγισμένου αγωγού παρέχει μεγαλύτερη ευελιξία από έναν συμπαγή αγωγό της ίδιας διατομής, καθιστώντας ευκολότερη τη δρομολόγηση και τη σύνδεση σε δίσκους καλωδίων, αγωγούς και άλλους περιορισμένους χώρους καλωδίωσης. Η ηλεκτρική απόδοση θα πρέπει να αξιολογείται σύμφωνα με το μέγεθος του αγωγού και τις ισχύουσες προδιαγραφές καλωδίου.
Α: Η μόνωση XLPE έχει όριο θερμοκρασίας βραχυκυκλώματος έως και 250℃ για την καθορισμένη σύντομη διάρκεια, σύμφωνα με το ισχύον πρότυπο καλωδίου και τις συνθήκες λειτουργίας. Τα τελειωμένα καλώδια μπορούν να υποβληθούν σε δοκιμή τάσης αντοχής σε συχνότητα ισχύος και αντίστασης μόνωσης πριν από την παράδοση. Για υγρές υπόγειες εγκαταστάσεις, το περίβλημα, το σύστημα μόνωσης, οι συνθήκες αποστράγγισης και η μέθοδος τοποθέτησης θα πρέπει να λαμβάνονται υπόψη για τη διατήρηση της ηλεκτρικής απόδοσης μακροπρόθεσμα.
