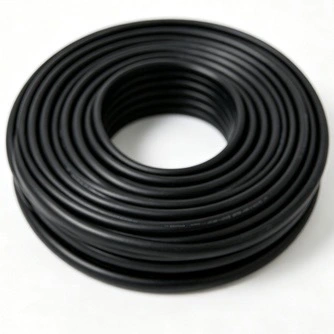

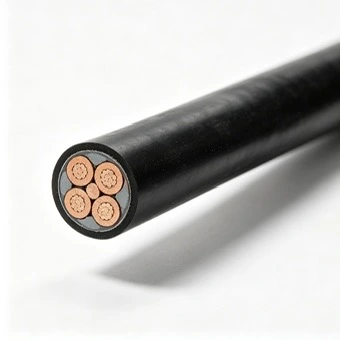

Το καλώδιο τροφοδοσίας χαμηλής τάσης πυράντοχο από χαλκό PVC είναι μια κατασκευή καλωδίου χαμηλής τάσης που ενσωματώνει χάλκινους αγωγούς, μόνωση και θήκη PVC και ένα πυρίμαχο στρώμα μαρμαρυγίας. Προορίζεται για κυκλώματα όπου απαιτείται συνέχεια ισχύος κατά τη διάρκεια μιας καθορισμένης συνθήκης πυρκαγιάς, συμπεριλαμβανομένης της ισχύος έκτακτης ανάγκης, της πυροπροστασίας και άλλων ηλεκτρικών συστημάτων που σχετίζονται με την ασφάλεια. Η Qiancheng κατασκευάζει το καλώδιο με ελεγχόμενο αγωγό, μόνωση, πυράντοχες διαδικασίες και δοκιμές τελικού προϊόντος.
|
Ονομαστική τομή (mm²) |
Ελάχιστος αριθμός καλωδίων αγωγών |
Εξωτερική διάμετρος αγωγού (mm) |
Ονομαστικό πάχος μόνωσης PVC/mm |
Κατά προσέγγιση εξωτερική διάμετρος μόνωσης/mm |
Μέγιστη αντίσταση αγωγού στους 20 ℃ (Ω/km) χαλκός |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (Β) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2.5 (Β) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4 (Β) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (Β) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Οι ηλεκτρολυτικές χάλκινες ράβδοι υψηλής καθαρότητας έλκονται στην απαιτούμενη διάμετρο αγωγού μέσω εξοπλισμού έλξης πολλαπλών καλουπιών. Η συνεχής ανόπτηση χρησιμοποιείται για την ανακούφιση της εσωτερικής καταπόνησης και τη διατήρηση των απαιτούμενων μηχανικών ιδιοτήτων. Η αντίσταση του αγωγού ελέγχεται κατά την παραγωγή σε σχέση με τις καθορισμένες ηλεκτρικές απαιτήσεις.

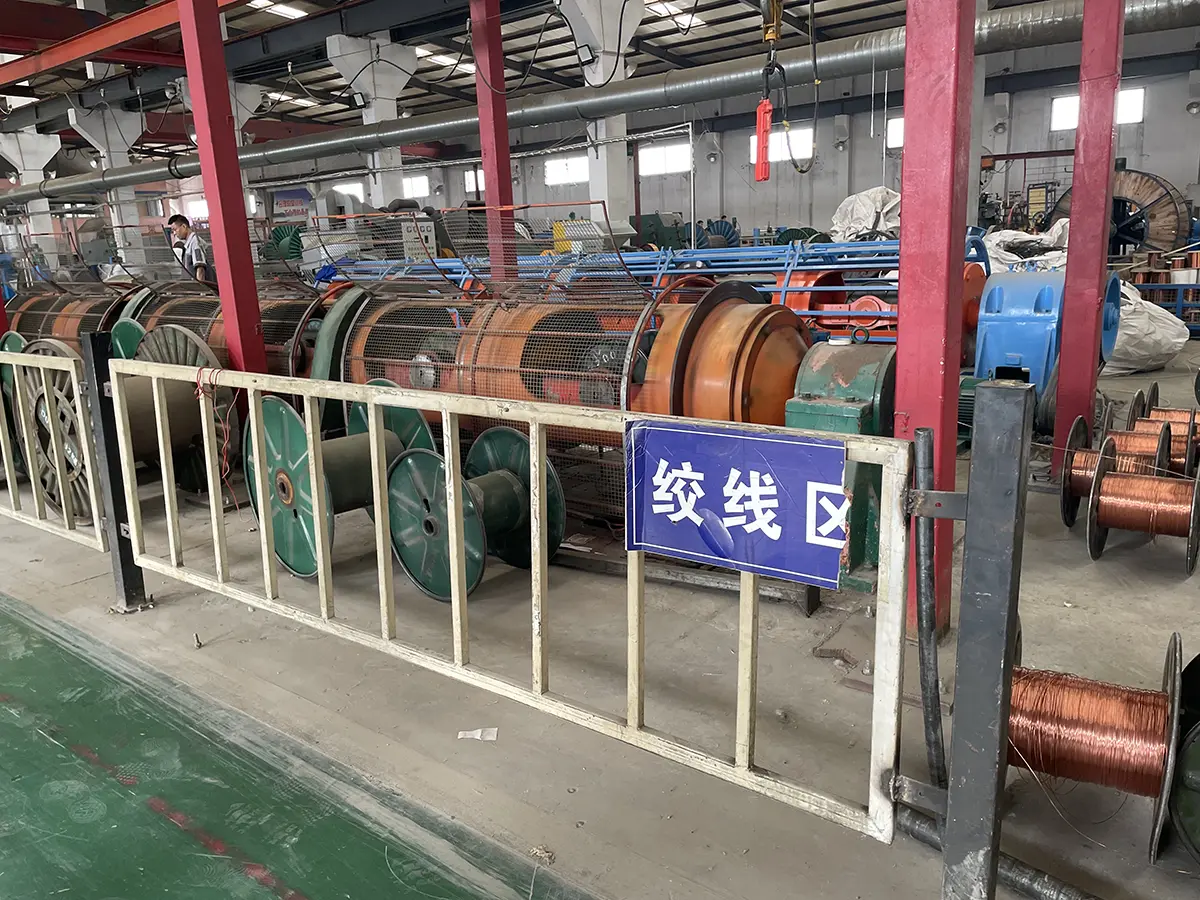

Για λανθάνουσες κατασκευές, τα μεμονωμένα χάλκινα σύρματα είναι διατεταγμένα και κολλημένα σύμφωνα με την καθορισμένη δομή αγωγού. Η διαδικασία ελέγχει το μήκος στρώσης και τη γεωμετρία του αγωγού, διατηρώντας παράλληλα την ευελιξία που απαιτείται για την εγκατάσταση του καλωδίου.
Το πυρίμαχο στρώμα σχηματίζεται τυλίγοντας ταινία μαρμαρυγίας γύρω από τον αγωγό ή τον πυρήνα του καλωδίου σύμφωνα με την καθορισμένη κατασκευή. Η επικάλυψη και η κάλυψη ελέγχονται κατά την παραγωγή, έτσι ώστε το πυρίμαχο στρώμα να παραμένει συνεχές γύρω από το προστατευμένο τμήμα.
Η επιβραδυντική φλόγα μόνωση PVC εξωθείται γύρω από τον αγωγό. Οι διαστάσεις της μόνωσης και η ομοκεντρικότητα παρακολουθούνται κατά την παραγωγή για να διατηρηθεί το καθορισμένο πάχος και να μειωθεί η τοπική ηλεκτρική καταπόνηση που προκαλείται από την υπερβολική εκκεντρικότητα.
Ένας διαδικτυακός ελεγκτής σπινθήρων ελέγχει την ακεραιότητα της μόνωσης κατά τη διάρκεια της εξώθησης. Όταν ανιχνευτεί ένα ελάττωμα μόνωσης, η επηρεασμένη θέση μπορεί να εντοπιστεί για επιθεώρηση και διορθωτική ενέργεια πριν από το επόμενο στάδιο παραγωγής.
Για κατασκευές πολλαπλών πυρήνων, οι μονωμένοι πυρήνες συνδέονται με καλώδιο μαζί με τα καθορισμένα υλικά πλήρωσης. Η διαδικασία διατηρεί την επιδιωκόμενη γεωμετρία του καλωδίου και παρέχει μια σταθερή βάση για το εξωτερικό περίβλημα.
Το επιβραδυντικό φλόγας PVC εξωθείται ως εξωτερικό περίβλημα σύμφωνα με την επιλεγμένη κατασκευή καλωδίου. Η αναγνώριση του προϊόντος μπορεί να σημειωθεί στο περίβλημα, συμπεριλαμβανομένων των σχετικών πληροφοριών μοντέλου και προδιαγραφών που απαιτούνται για την εγκατάσταση και την επιθεώρηση.
Τα τελειωμένα καλώδια ελέγχονται σύμφωνα με τις ισχύουσες τεχνικές προδιαγραφές. Η επιθεώρηση μπορεί να περιλαμβάνει δοκιμές πυραντίστασης, δοκιμή τάσης αντοχής σε συχνότητα ισχύος, μέτρηση αντίστασης μόνωσης, αντίσταση αγωγού και δοκιμές κάμψης χαμηλής θερμοκρασίας όπου απαιτείται.

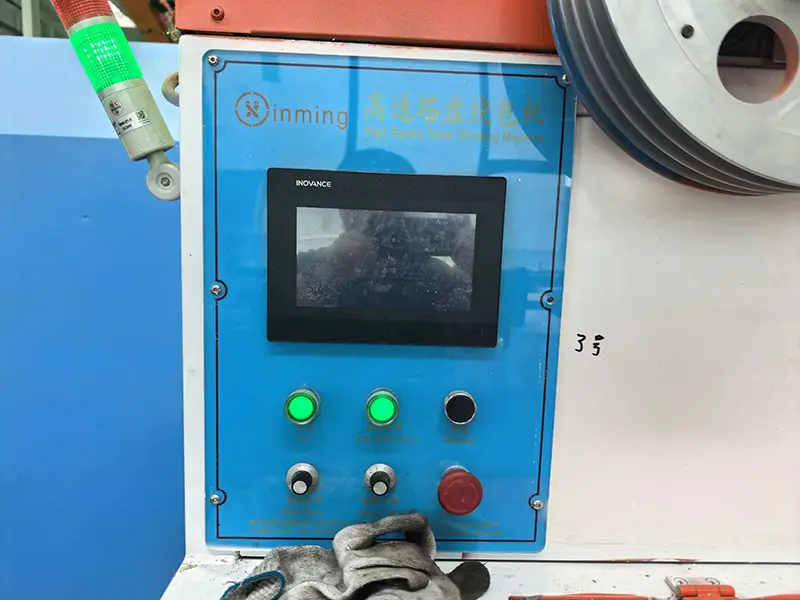

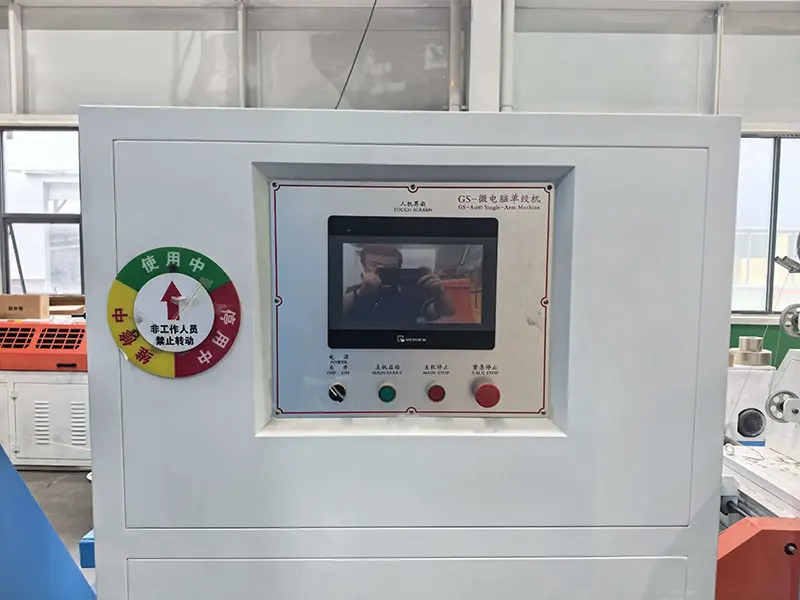

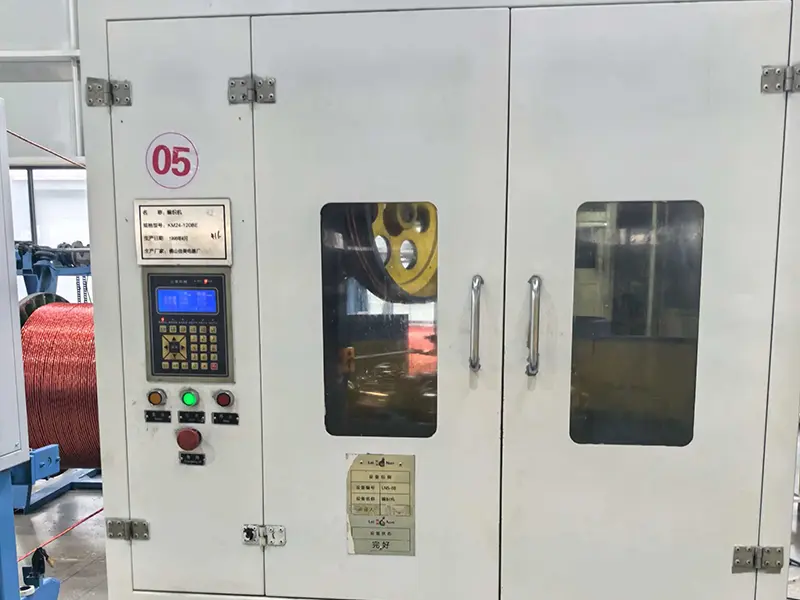

Ο εξοπλισμός παραγωγής καλωδίων της Qiancheng περιλαμβάνει μονόκλωνα, εγκάρσια κλώνους έξι δίσκων, κλώνους ελεγχόμενους από μικροϋπολογιστή, μηχανές περιτύλιξης υψηλής ταχύτητας, γραμμές μόνωσης και εξώθησης θηκών PVC, εξοπλισμό καλωδίωσης, ενσωματωμένο εξοπλισμό σήμανσης και διέλασης και συστήματα αυτόματης περιέλιξης και απορρόφησης.
Τα εισερχόμενα υλικά όπως οι ράβδοι χαλκού χωρίς οξυγόνο, η πυρίμαχη ταινία μαρμαρυγίας και οι ενώσεις PVC επιβραδυντικά φλόγας μπορούν να επιθεωρηθούν πριν από την έναρξη παραγωγής. Τα αρχεία επιθεώρησης υλικού παρέχουν μια αναφορά για την επακόλουθη ιχνηλασιμότητα παρτίδων και τον έλεγχο της διαδικασίας.
Οι βασικές παράμετροι διεργασίας περιλαμβάνουν επικάλυψη ταινίας μαρμαρυγίας, πάχος μόνωσης, διαστάσεις αγωγού και συνθήκες εξώθησης. Η περιπολική επιθεώρηση πραγματοποιείται κατά τη διάρκεια της παραγωγής για τον εντοπισμό αποκλίσεων διαστάσεων ή διαδικασίας πριν το καλώδιο φτάσει στο στάδιο του τελικού προϊόντος.

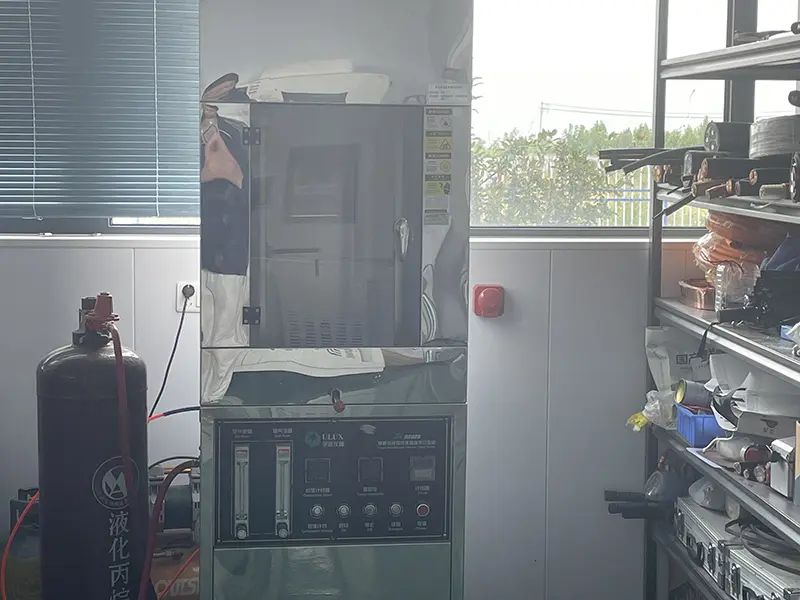

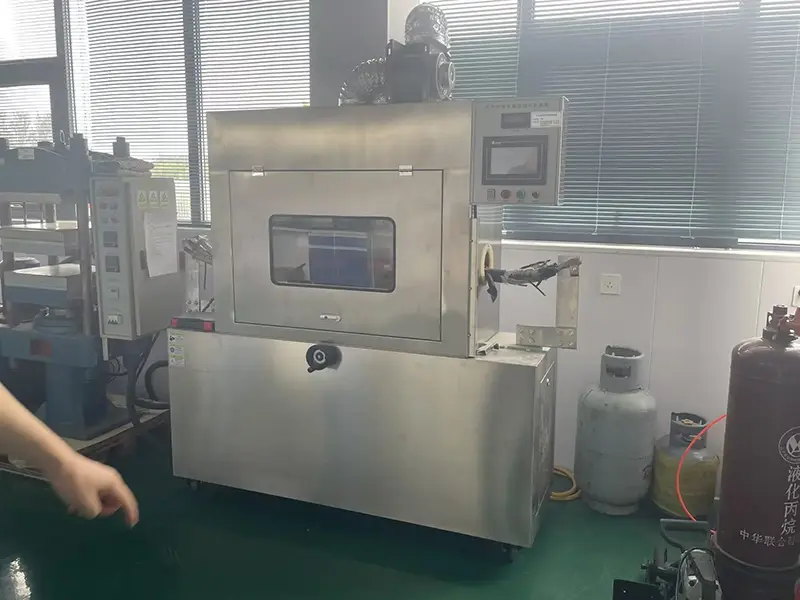

Για την ισχύουσα πυρίμαχη κατασκευή, η δοκιμή έκθεσης στη φωτιά μπορεί να πραγματοποιηθεί υπό τις καθορισμένες συνθήκες δοκιμής. Οι παρεχόμενες πληροφορίες παραγωγής αναφέρονται σε δοκιμή πυρκαγιάς 750℃ με διάρκεια 90 λεπτών σύμφωνα με το GB/T 19216. Η πραγματική μέθοδος δοκιμής, η κατασκευή του δείγματος και τα κριτήρια αποδοχής θα πρέπει να επιβεβαιωθούν σύμφωνα με το ισχύον πρότυπο και τις προδιαγραφές του προϊόντος.
Η ηλεκτρική επιθεώρηση μπορεί να περιλαμβάνει δοκιμή τάσης αντοχής σε συχνότητα ισχύος, μέτρηση αντίστασης μόνωσης και αντίσταση συνεχούς ρεύματος αγωγού. Τα παρεχόμενα δεδομένα καθορίζουν δοκιμή αντοχής τάσης συχνότητας ισχύος 3,5 kV για 5 λεπτά και αντίσταση μόνωσης ≥100 MΩ/km για τις ισχύουσες προδιαγραφές προϊόντος.
Ανάλογα με τις προδιαγραφές του προϊόντος, η περιβαλλοντική αξιολόγηση μπορεί να περιλαμβάνει δοκιμές κάμψης σε χαμηλή θερμοκρασία, καιρικές συνθήκες υπεριώδους ακτινοβολίας και όξινη-αλκαλική διάβρωση. Τα ισχύοντα κριτήρια θερμοκρασίας δοκιμής, διάρκειας και αποδοχής θα πρέπει να επιβεβαιώνονται σύμφωνα με τις απαιτήσεις της παραγγελίας.
Πριν από την αποστολή, τα τελειωμένα καλώδια μπορούν να ελεγχθούν για εμφάνιση, σήμανση προϊόντος, κατασκευή καλωδίου και πληροφορίες ρολού. Τα αρχεία επιθεώρησης εργοστασίου και άλλα απαιτούμενα τεχνικά έγγραφα μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις παραγγελίας και έργου.
Το πυρίμαχο στρώμα μαρμαρυγίας σχηματίζει ένα μονωτικό φράγμα γύρω από τον αγωγό υπό έκθεση σε υψηλή θερμοκρασία. Σε συνδυασμό με τη μόνωση και το περίβλημα από επιβραδυντικό φλόγας PVC, η κατασκευή προορίζεται να διατηρήσει την ακεραιότητα του κυκλώματος για την καθορισμένη διάρκεια δοκιμής αντί να περιορίσει απλώς τη διάδοση της φλόγας.
Το καλώδιο τροφοδοσίας χαμηλής τάσης πυρίμαχο PVC από χαλκό διαθέτει ομοιόμορφο, μη εκκεντρικό πάχος μονωτικής στρώσης. Όλα τα τελειωμένα καλώδια περνούν τη δοκιμή αντοχής σε βύθιση στο νερό, εξαλείφοντας τους κινδύνους ηλεκτρικής διαρροής και βραχυκυκλώματος σε υγρά υπόγεια περιβάλλοντα. Σε σύγκριση με τα μη τυποποιημένα καλώδια από ανακυκλωμένα υλικά, το ποσοστό βλάβης μειώνεται κατά 98%.
Η κατασκευή του καλωδίου συνδυάζει χάλκινους αγωγούς, πυρίμαχο υλικό μαρμαρυγίας και μόνωση και θήκη από PVC επιβραδυντικό φλόγας. Κατά την εγκατάσταση, το καλώδιο πρέπει να προστατεύεται από υπερβολικό τράβηγμα, αιχμηρές άκρες και ζημιά στο πυρίμαχο στρώμα. Θα πρέπει να επιλέγονται κατάλληλα πυρίμαχα εξαρτήματα αρμών όπου απαιτείται από το σχέδιο εγκατάστασης.
Η Qiancheng Cable κατασκευάζει προϊόντα καλωδίων ισχύος και ελέγχου στις εγκαταστάσεις παραγωγής της στο Hengshui, Hebei. Επιθεώρηση εργοστασίου, τεχνική τεκμηρίωση και πληροφορίες προϊόντος για συγκεκριμένο έργο μπορούν να παρέχονται σύμφωνα με την παραγγελία. Για έργα στο εξωτερικό, τα απαιτούμενα πιστοποιητικά, οι εκθέσεις δοκιμών και η τεκμηρίωση θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή, έτσι ώστε τα παρεχόμενα έγγραφα να ταιριάζουν με τον προορισμό και τις απαιτήσεις του έργου.
Το καλώδιο μπορεί να ληφθεί υπόψη για κυκλώματα χαμηλής τάσης όπου η διατήρηση της ηλεκτρικής συνέχειας κατά τη διάρκεια μιας καθορισμένης συνθήκης πυρκαγιάς αποτελεί μέρος της απαίτησης του έργου, συμπεριλαμβανομένου του φωτισμού έκτακτης ανάγκης, του συναγερμού πυρκαγιάς και άλλων συστημάτων που σχετίζονται με την ασφάλεια.
Τα νοσοκομεία, τα σχολεία, τα εμπορικά κτίρια και άλλες δημόσιες εγκαταστάσεις μπορούν να καθορίζουν πυράντοχες κατασκευές καλωδίων για επιλεγμένα κυκλώματα έκτακτης ανάγκης και πυροπροστασίας. Η απαιτούμενη διάρκεια πυρκαγιάς και το πρότυπο δοκιμής πρέπει να επιβεβαιώνονται από τις προδιαγραφές του έργου.
Το προϊόν μπορεί να χρησιμοποιηθεί σε σχάρες καλωδίων, χαρακώματα και άλλα προστατευμένα συστήματα δρομολόγησης όπου οι συνθήκες κατασκευής και εγκατάστασης καλωδίων είναι συμβατές. Η δρομολόγηση των καλωδίων θα πρέπει να παρέχει την κατάλληλη προστασία από μηχανικές βλάβες και υπερβολική κάμψη.
Οι βιομηχανικές εγκαταστάσεις, οι εγκαταστάσεις υποδομής και άλλα συστήματα διανομής χαμηλής τάσης ενδέχεται να απαιτούν πυρίμαχα κυκλώματα για κρίσιμο εξοπλισμό. Το μέγεθος του αγωγού, η διαμόρφωση του πυρήνα, η μέθοδος εγκατάστασης και οι απαιτήσεις πυρασφάλειας θα πρέπει να επιβεβαιωθούν πριν από την προδιαγραφή.
Α: Ένα καλώδιο επιβραδυντικό φλόγας περιορίζει κυρίως τη διάδοση της φλόγας, ενώ μια πυρίμαχη κατασκευή ενσωματώνει ένα πυρίμαχο στρώμα που προορίζεται να διατηρεί την ακεραιότητα του κυκλώματος για μια καθορισμένη περίοδο υπό καθορισμένες συνθήκες δοκιμής πυρκαγιάς. Η ισχύουσα διάρκεια πυρκαγιάς και η θερμοκρασία δοκιμής εξαρτώνται από τις προδιαγραφές και το πρότυπο του προϊόντος.
Α: Ο αγωγός είναι κατασκευασμένος από χαλκό. Οι παρεχόμενες πληροφορίες παραγωγής προσδιορίζουν την ηλεκτρολυτική χάλκινη ράβδο υψηλής καθαρότητας ως πρώτη ύλη, ακολουθούμενη από το τράβηγμα και την ανόπτηση. Η αντίσταση DC του αγωγού ελέγχεται σύμφωνα με τις ισχύουσες τεχνικές απαιτήσεις.
Α: Ανάλογα με την καθορισμένη κατασκευή, οι δοκιμές μπορούν να περιλαμβάνουν πυραντίσταση, τάση αντοχής σε συχνότητα ισχύος, αντίσταση μόνωσης, αντίσταση αγωγού και κάμψη σε χαμηλή θερμοκρασία. Η απαιτούμενη έκθεση δοκιμής και τα έγγραφα επιθεώρησης μπορούν να επιβεβαιωθούν κατά την υποβολή της παραγγελίας.
Α: Τα τεχνικά έγγραφα της αγγλικής γλώσσας μπορούν να προετοιμαστούν σύμφωνα με τις απαιτήσεις του έργου και της παραγγελίας. Το απαιτούμενο πιστοποιητικό, η έκθεση δοκιμής και ο κατάλογος εγγράφων επιθεώρησης θα πρέπει να επιβεβαιώνονται εκ των προτέρων, επειδή οι απαιτήσεις τεκμηρίωσης διαφέρουν ανάλογα με τον προορισμό, το έργο και το ισχύον πρότυπο.
Α: Το μήκος του καλωδίου και οι προδιαγραφές μπορούν να συζητηθούν σύμφωνα με την παραγγελία. Η απαιτούμενη διατομή του αγωγού, η κατασκευή, η ποσότητα, το μήκος μπομπίνας, η σήμανση και άλλες τεχνικές λεπτομέρειες πρέπει να παρέχονται όταν ζητείται προσφορά.
Α: Τα τυπικά περιβάλλοντα εγκατάστασης περιλαμβάνουν δίσκους καλωδίων, αυλάκια καλωδίων και άλλα προστατευμένα συστήματα δρομολόγησης χαμηλής τάσης. Μπορεί να ληφθεί υπόψη για ηλεκτρικό ρεύμα έκτακτης ανάγκης, πυροπροστασία και κρίσιμα κυκλώματα χαμηλής τάσης σε δημόσια κτίρια, υποδομές και βιομηχανικές εγκαταστάσεις, σύμφωνα με τις απαιτήσεις του έργου.
Α: Οι επισκέψεις στο εργοστάσιο και η επιθεώρηση από τρίτους μπορούν να συζητηθούν σύμφωνα με το έργο και τη ρύθμιση επιθεώρησης. Εάν απαιτείται ανεξάρτητη δειγματοληψία ή δοκιμή, η μέθοδος δειγματοληψίας, το πεδίο επιθεώρησης και το ισχύον πρότυπο δοκιμής θα πρέπει να συμφωνηθούν πριν από την αποστολή.
Α: Παρέχετε την απαιτούμενη διατομή αγωγού, διαμόρφωση πυρήνα, μήκος καλωδίου, ονομαστική τάση, μέθοδο εγκατάστασης, απαίτηση πυραντίστασης και προορισμό. Εάν το έργο απαιτεί συγκεκριμένα πρότυπα, πιστοποιητικά ή αναφορές δοκιμών, συμπεριλάβετε αυτές τις απαιτήσεις με την έρευνα, ώστε το προϊόν και η τεκμηρίωση να μπορούν να ελεγχθούν μαζί.
Για μια προσφορά έργου, η παροχή της προδιαγραφής καλωδίου, της απαιτούμενης διάρκειας πυραντίστασης, της μεθόδου εγκατάστασης και των απαιτήσεων τεκμηρίωσης στο στάδιο της έρευνας βοηθά την Qiancheng να επιβεβαιώσει το κατάλληλο πεδίο κατασκευής και επιθεώρησης.
