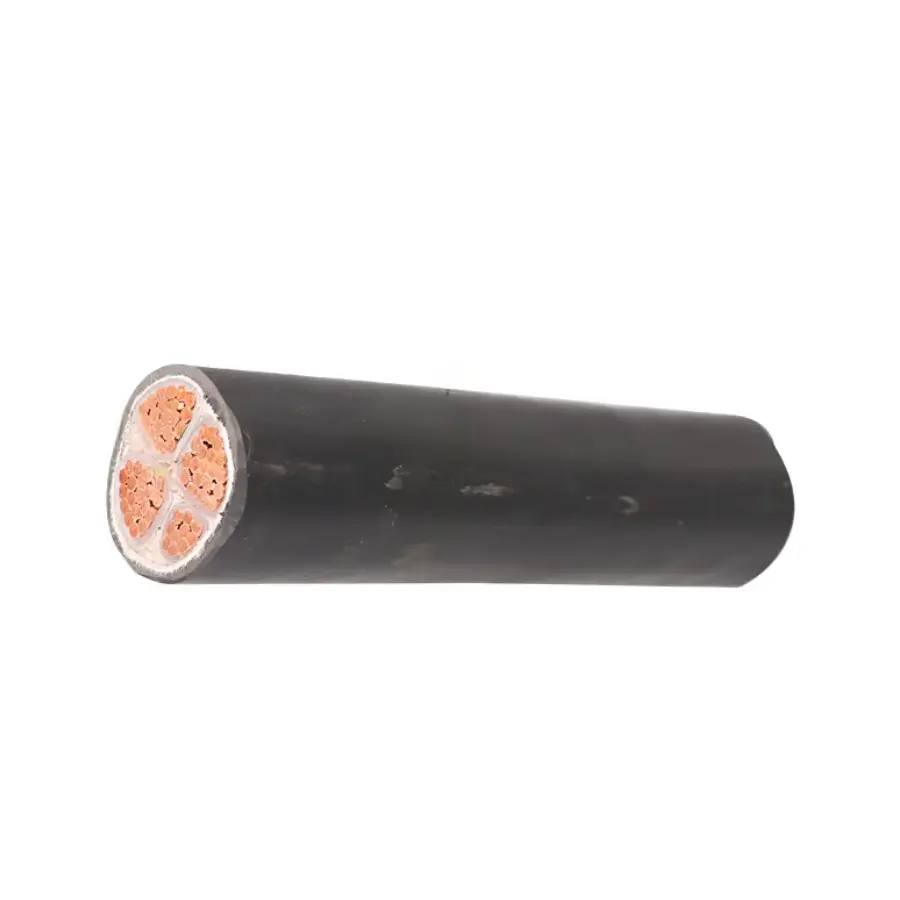

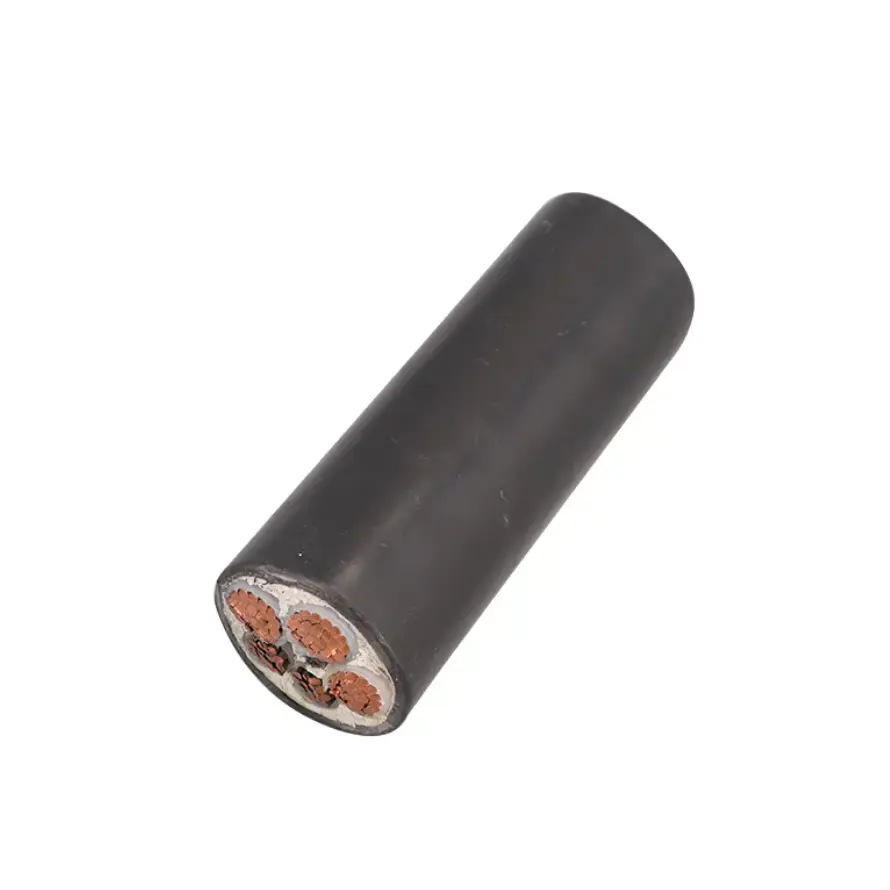

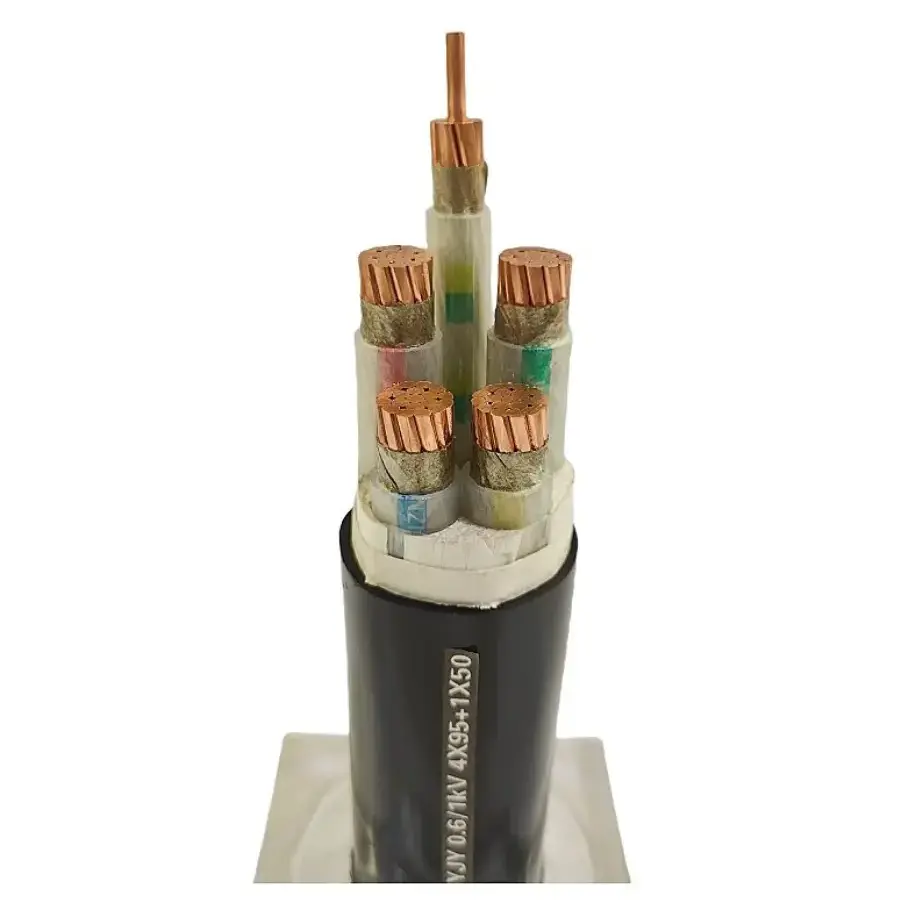

Καλώδιο τροφοδοσίας εξόρυξης με μόνωση XLPE

Μοντέλο: MYJV, MYJV22.

Το καλώδιο τροφοδοσίας εξόρυξης με μόνωση XLPE συμμορφώνεται με το MT/T 818.13-2009, με χάλκινους αγωγούς υψηλής καθαρότητας χωρίς οξυγόνο, μόνωση με σταυροειδείς δεσμούς XLPE και επιβραδυντικό φλόγας θήκη PVC. Η ονομαστική τάση κυμαίνεται από 0,6/1kV έως 8,7/10kV, με μακροχρόνια θερμοκρασία λειτουργίας 90℃. Το καλώδιο προορίζεται για σταθερή διανομή ρεύματος σε υπόγεια και ανοιχτά ανθρακωρυχεία. Είναι για στατική εγκατάσταση και δεν πρέπει να χρησιμοποιείται σε φορητό εξοπλισμό που απαιτεί συνεχή σύρσιμο ή επαναλαμβανόμενη κάμψη.

Πίνακας προδιαγραφών προϊόντος και τεχνικών παραμέτρων

Βασικά κατασκευαστικά χαρακτηριστικά

1. Μόνωση XLPE για υψηλότερες θερμοκρασίες λειτουργίας

Η μόνωση XLPE έχει καθορισμένη θερμοκρασία μακροχρόνιας λειτουργίας 90℃, με θερμοκρασία βραχυκυκλώματος μικρής διάρκειας έως 250℃. Σε σύγκριση με τη μόνωση PVC, το XLPE παρέχει υψηλότερη βαθμολογία θερμοκρασίας για σταθερά κυκλώματα ισχύος όπου η φόρτιση του αγωγού και οι συνθήκες περιβάλλοντος πρέπει να λαμβάνονται υπόψη μαζί.

2. Χάλκινος αγωγός και ηλεκτρική απόδοση

Ο αγωγός είναι κατασκευασμένος από χαλκό υψηλής καθαρότητας χωρίς οξυγόνο και διατίθεται σε συμπαγή ή στρωτή κατασκευή σύμφωνα με τις προδιαγραφές του καλωδίου. Η διατομή του αγωγού, η διάταξη του πυρήνα και η ονομαστική τάση πρέπει να ταιριάζουν με το συνδεδεμένο φορτίο, την απόσταση μετάδοσης και τις συνθήκες εγκατάστασης. Η αντίσταση του αγωγού DC ελέγχεται σύμφωνα με τις ισχύουσες απαιτήσεις MT 818 ή GB/T 3956.

3. Επιβραδυντικό φλόγας θήκη PVC

Το εξωτερικό περίβλημα παρέχει την εξωτερική προστασία του καλωδίου και ενσωματώνει ιδιότητες επιβραδυντικής φλόγας για εφαρμογές εξόρυξης. Οι παρεχόμενες προδιαγραφές προσδιορίζουν επίσης την αντίσταση στην έκθεση σε λάδι και οξέα-αλκάλια. Η πραγματική χημική έκθεση, οι συνθήκες νερού, η θερμοκρασία και η μηχανική καταπόνηση θα πρέπει να λαμβάνονται υπόψη κατά την επιβεβαίωση της κατάλληλης κατασκευής του περιβλήματος.

4. Προαιρετική θωράκιση από ατσάλι

Για εγκαταστάσεις όπου απαιτείται πρόσθετη μηχανική προστασία, διατίθεται θωρακισμένη κατασκευή από χάλυβα. Ως εκ τούτου, το MYJV22 διαφοροποιείται από το μη θωρακισμένο MYJV κατασκευή από το στρώμα θωράκισής του. Η τελική κατασκευή θα πρέπει να επιλεγεί σύμφωνα με τη μέθοδο τοποθέτησης, τον μηχανικό κίνδυνο και τις ισχύουσες προδιαγραφές του έργου.

Προϋποθέσεις εγκατάστασης και εφαρμογής

Αυτή η σειρά καλωδίων προορίζεται για σταθερή διανομή ρεύματος και όχι για συνεχή υπηρεσία κινητής τηλεφωνίας. Τυπικές εφαρμογές περιλαμβάνουν υπόγειους κύριους δρόμους, ηλεκτρομηχανικούς θαλάμους, σταθερά συστήματα αντλιών, εξοπλισμό εξαερισμού, κυκλώματα ισχύος μεταφορέων και άλλα σταθερά σημεία διανομής ισχύος ορυχείων.

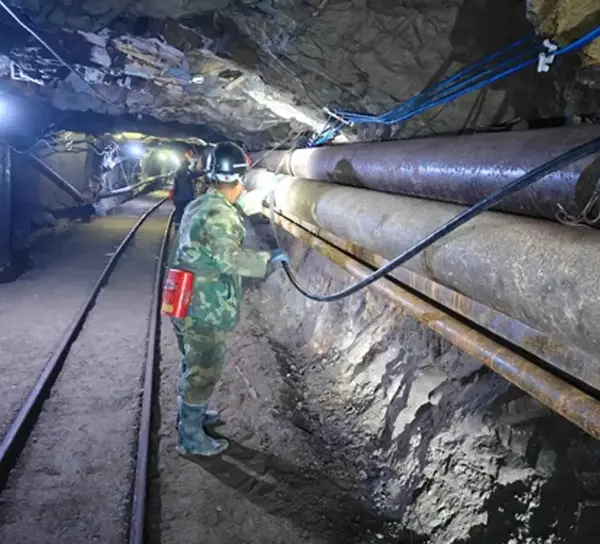

1. Υπόγεια Διανομή Σταθερής Ισχύος

Για υπόγειες εγκαταστάσεις, οι προδιαγραφές του καλωδίου θα πρέπει να ελέγχονται έναντι της ονομαστικής τάσης, του ρεύματος φορτίου, της διαδρομής εγκατάστασης, της θερμοκρασίας περιβάλλοντος, της έκθεσης στην υγρασία και της διαθέσιμης μηχανικής προστασίας. Όταν το καλώδιο διέρχεται από περιοχές με υψηλότερο κίνδυνο κρούσης ή συμπίεσης, μπορεί να εξεταστεί το ενδεχόμενο κατασκευής θωρακισμένης κατασκευής.

2. Συστήματα Ηλεκτρικής Ενέργειας Ανοιχτών Ορυχείων

Σταθερά κυκλώματα σε ανοιχτά ορυχεία μπορεί να περιλαμβάνουν έκθεση σε εξωτερικούς χώρους, σκόνη, βροχή και αλλαγές θερμοκρασίας. Η επιλογή καλωδίου θα πρέπει να λαμβάνει υπόψη αυτές τις περιβαλλοντικές συνθήκες μαζί με το απαιτούμενο επίπεδο τάσης, το μέγεθος του αγωγού και τη διάταξη τοποθέτησης.

3. Εγκαταστάσεις πλύσης άνθρακα και υποστήριξης

Τα σταθερά κυκλώματα ισχύος για εγκαταστάσεις πλύσης άνθρακα, αντλιοστάσια, συστήματα εξαερισμού και άλλες υποστηρικτικές εγκαταστάσεις μπορούν να καθοριστούν ανάλογα με το φορτίο του εξοπλισμού και την απόσταση διανομής. Η κατασκευή του καλωδίου θα πρέπει να ελέγχεται για το πραγματικό περιβάλλον αντί να εφαρμόζεται μία προδιαγραφή σε όλες τις εγκαταστάσεις του ορυχείου.

Τεχνική Επιλογή και Επιθεώρηση

Πριν από την παραγγελία, θα πρέπει να επιβεβαιωθεί η απαιτούμενη ονομαστική τάση, η διατομή του αγωγού, ο αριθμός των πυρήνων, η κατασκευή θωράκισης, το μήκος του καλωδίου και η μέθοδος εγκατάστασης. Για μεγαλύτερες διαδρομές τροφοδοσίας, η πτώση τάσης και η αντίσταση του αγωγού θα πρέπει επίσης να λαμβάνονται υπόψη μαζί με το αναμενόμενο φορτίο.

Για την εισερχόμενη επιθεώρηση, το μοντέλο του προϊόντος και η κατασκευή του καλωδίου μπορούν να ελεγχθούν σε σχέση με τις προδιαγραφές αγοράς. Ανάλογα με τις απαιτήσεις του έργου, η τεκμηρίωση και τα αρχεία δοκιμών μπορεί να περιλαμβάνουν αντίσταση αγωγού, δοκιμές που σχετίζονται με τη μόνωση, αποτελέσματα αντοχής τάσης και αρχεία δοκιμών επιβραδυντικού φλόγας. Όπου απαιτείται πιστοποίηση για το ορυχείο ή πρόσθετα έγγραφα επιθεώρησης, αυτά θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή και την αποστολή.

FAQ

Ε1: Ποιο πρότυπο ισχύει για αυτό το καλώδιο τροφοδοσίας εξόρυξης;

Α: Το προϊόν καθορίζεται σύμφωνα με το MT/T 818.13-2009, με τις απαιτήσεις αγωγού να αναφέρονται στο GB/T 3956 όπου ισχύει. Το ακριβές πρότυπο και η τεκμηρίωση που απαιτούνται για ένα έργο θα πρέπει να επιβεβαιώνονται σε σχέση με το επιλεγμένο μοντέλο και την ονομαστική τάση.

Ε2: Ποια μεγέθη τάσης και αγωγού είναι διαθέσιμα;

A: Το αναφερόμενο εύρος ονομαστικής τάσης είναι 0,6/1 kV έως 8,7/10 kV, ενώ ο τεχνικός πίνακας αναφέρει διατομές αγωγού από 2,5 mm² έως 300 mm². Η διαμόρφωση πυρήνα μπορεί να είναι 3-πύρηνος ή 3+1-πύρηνος, με τον ακριβή συνδυασμό να εξαρτάται από την επιλεγμένη προδιαγραφή καλωδίου.

Ε3: Ποια είναι η διαφορά μεταξύ MYJV και MYJV22;

Α: Το MYJV αναφέρεται στην κατασκευή με μόνωση XLPE, με επένδυση από PVC, ενώ το MYJV22 προσθέτει θωράκιση με ταινία χάλυβα. Η θωρακισμένη έκδοση θεωρείται όπου η εγκατάσταση απαιτεί πρόσθετη μηχανική προστασία. Η κατάλληλη κατασκευή εξαρτάται από τη διαδρομή του καλωδίου και τις συνθήκες τοποθέτησης.

Ε4: Μπορεί αυτό το καλώδιο να χρησιμοποιηθεί σε μηχανήματα κοπής άνθρακα ή άλλο κινητό εξοπλισμό εξόρυξης;

A: Όχι. Αυτό το καλώδιο προορίζεται για στατική εγκατάσταση και σταθερή διανομή ρεύματος. Ο εξοπλισμός που περιλαμβάνει συνεχή σύρσιμο, επαναλαμβανόμενη κάμψη ή άλλη κινητή υπηρεσία απαιτεί συνήθως ένα εύκαμπτο καλώδιο εξόρυξης που καθορίζεται ειδικά για αυτήν την κατάσταση λειτουργίας.

Ε5: Ποιες πληροφορίες πρέπει να παρέχονται όταν ζητάτε μια προσφορά;

Α: Οι απαιτούμενες πληροφορίες συνήθως περιλαμβάνουν ονομαστική τάση, διατομή αγωγού, διαμόρφωση πυρήνα, μήκος καλωδίου, ποσότητα, μέθοδο εγκατάστασης και εξοπλισμό εφαρμογής. Εάν το έργο απαιτεί συγκεκριμένη πιστοποίηση, αρχεία επιθεώρησης, απαιτήσεις συσκευασίας ή τεχνικά έγγραφα, αυτά θα πρέπει επίσης να αναφέρονται στην έρευνα.

Ε6: Τι πρέπει να ελεγχθεί πριν από την αποστολή ή την αποδοχή του ιστότοπου;

Α: Ελέγξτε το μοντέλο καλωδίου, την ονομαστική τάση, το μέγεθος του αγωγού, τη διαμόρφωση του πυρήνα, τον τύπο θωράκισης και το μήκος του καλωδίου σύμφωνα με τις προδιαγραφές αγοράς. Ανάλογα με το έργο, ελέγξτε τα σχετικά αποτελέσματα ηλεκτρικών δοκιμών, τα δεδομένα αντίστασης αγωγού, τα αρχεία αντοχής τάσης, την τεκμηρίωση επιβραδυντικού φλόγας και τα απαιτούμενα πιστοποιητικά πριν από την αποδοχή.

Για σταθερά συστήματα διανομής ισχύος ορυχείων, το XLPE Insulated Mining Power Cable θα πρέπει να επιλέγεται σύμφωνα με το ηλεκτρικό φορτίο, την ονομαστική τάση, τη μέθοδο εγκατάστασης και τις περιβαλλοντικές συνθήκες. Για εφαρμογές που περιλαμβάνουν συνεχή κίνηση, η κατασκευή του καλωδίου θα πρέπει να αναθεωρηθεί ξεχωριστά για να ταιριάζει με τις μηχανικές απαιτήσεις του εξοπλισμού.
