Εύκαμπτο θωρακισμένο ελαστικό καλώδιο εξόρυξης

Μοντέλα: MYP, MYPT.

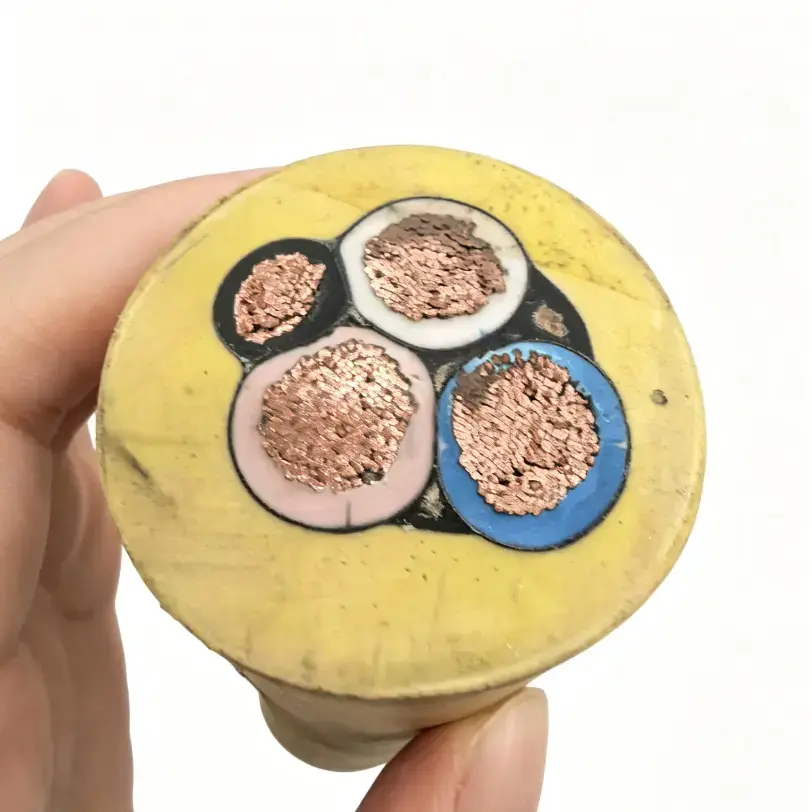

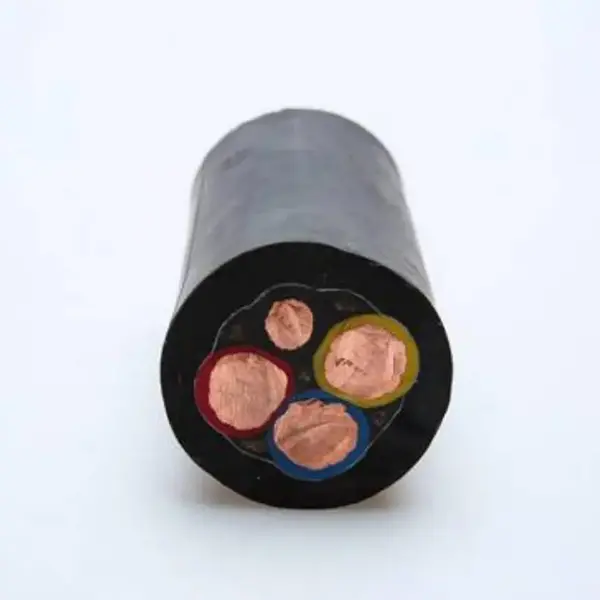

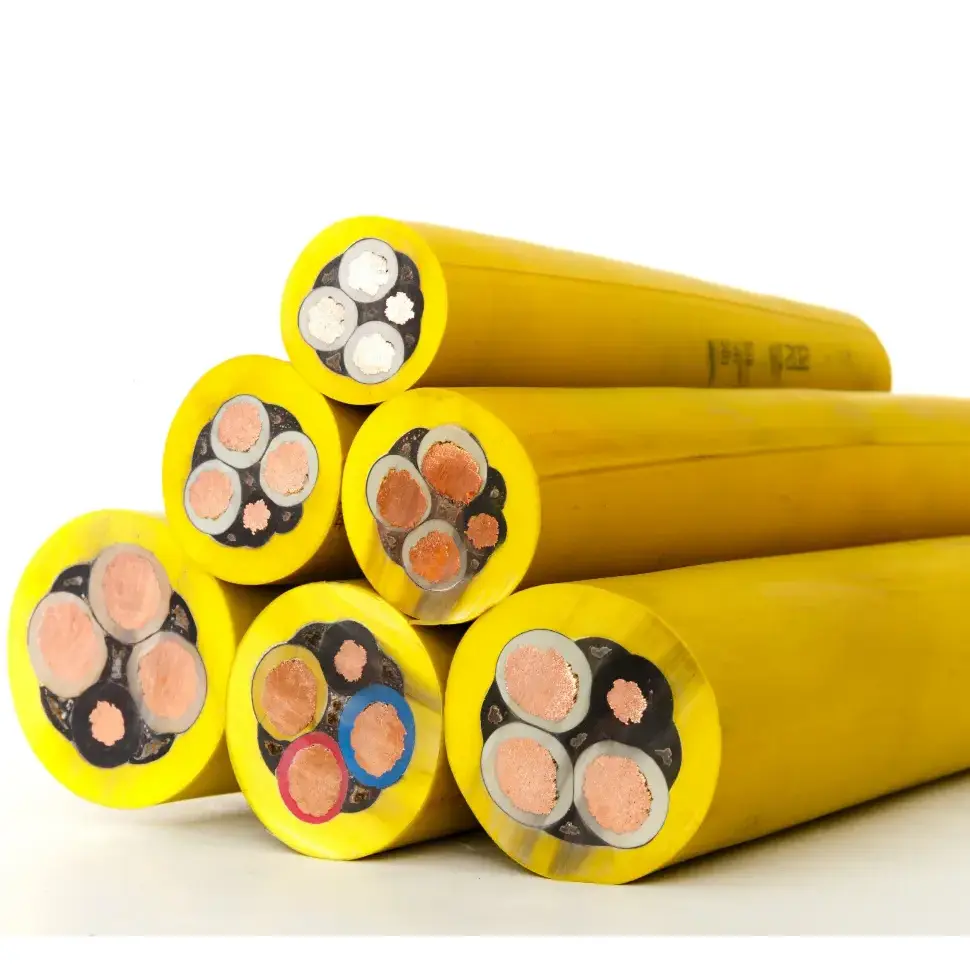

Το Mining Flexible Shielded Rubber Cable είναι ένα εύκαμπτο καλώδιο με επένδυση από καουτσούκ για κινητό ηλεκτρικό εξοπλισμό που χρησιμοποιείται στην υπόγεια εξόρυξη. Οι προδιαγραφές του παρεχόμενου προϊόντος αναφέρονται στο MT/T 818.7-2009 και συνδυάζουν έναν πολυκλωνικό αγωγό χαλκού, μόνωση από καουτσούκ ειδικής χρήσης, θωράκιση με πλεκτό σύρμα χαλκού και ελαστικό περίβλημα υψηλής αντοχής. Η κατασκευή προορίζεται για εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη κάμψη, έλξη, στρέψη και έκθεση σε σκόνη, υγρασία και μηχανική επαφή.

Πίνακας προδιαγραφών προϊόντος και τεχνικών παραμέτρων

Βασικά κατασκευαστικά χαρακτηριστικά

1. Εύκαμπτος Χάλκινος Αγωγός

Το καλώδιο χρησιμοποιεί έναν πολύκλωνο χάλκινο αγωγό υψηλής καθαρότητας χωρίς οξυγόνο. Σε σύγκριση με μια άκαμπτη κατασκευή αγωγού, η διάταξη κλώνου ταιριάζει καλύτερα σε κινητές εγκαταστάσεις όπου το καλώδιο κάμπτεται, μετακινείται ή στρίβεται επανειλημμένα κατά τη λειτουργία του εξοπλισμού.

2. Μόνωση από καουτσούκ και προστατευτικό περίβλημα

Το ελαστικό ειδικής χρήσης καθορίζεται για το μονωτικό στρώμα, ενώ το εξωτερικό περίβλημα περιγράφεται ως ανθεκτικό στη φθορά, ανθεκτικό στο λάδι, ανθεκτικό στην έλξη και ανθεκτικό στην κρούση. Αυτά τα χαρακτηριστικά υλικού σχετίζονται με υπόγειες διαδρομές όπου το καλώδιο μπορεί να έρθει σε επαφή με εξοπλισμό, σκόνη άνθρακα, υγρασία ή υδραυλικό λάδι.

3. Ασπίδα με πλέξη χαλκού

Οι παρεχόμενες προδιαγραφές απαριθμούν μια θωράκιση με πλεκτό σύρμα χαλκού με κάλυψη θωράκισης τουλάχιστον 85%. Μια μεταλλική θωράκιση μπορεί να μειώσει την ηλεκτρομαγνητική σύζευξη μεταξύ του καλωδίου και του κοντινού ηλεκτρικού εξοπλισμού, αν και η πραγματική επίδραση θωράκισης εξαρτάται επίσης από την εγκατάσταση του καλωδίου, τον τερματισμό της θωράκισης και τη γείωση.

4. Συνδυασμένοι πυρήνες ισχύος και ελέγχου

Η κατασκευή μπορεί να ενσωματώσει πυρήνες ισχύος και ελέγχου μέσα στο ίδιο συγκρότημα καλωδίων. Αυτή η διάταξη είναι χρήσιμη όπου ο κινητός εξοπλισμός εξόρυξης απαιτεί τόσο ηλεκτρική ενέργεια όσο και σχετικές συνδέσεις ελέγχου, ανάλογα με τη διαμόρφωση του κυκλώματος του εξοπλισμού.

Προϋποθέσεις Εφαρμογής

Το εύκαμπτο θωρακισμένο ελαστικό καλώδιο Mining προορίζεται για υπόγειο κινητό εξοπλισμό όπου η ηλεκτρική φόρτωση συνδυάζεται με επαναλαμβανόμενη μηχανική κίνηση. Το ακριβές μοντέλο θα πρέπει να επιλέγεται σύμφωνα με την ονομαστική τάση, τη διατομή του αγωγού, τη διάταξη του πυρήνα, το μήκος του καλωδίου, το σχέδιο κίνησης και τις περιβαλλοντικές συνθήκες.

1. Πλήρως μηχανοποιημένος εξοπλισμός εξόρυξης

Η εύκαμπτη κατασκευή μπορεί να χρησιμοποιηθεί για κινητό εξοπλισμό που λειτουργεί κατά μήκος μηχανοποιημένων επιφανειών εξόρυξης, όπου η κίνηση του καλωδίου και η επαναλαμβανόμενη κάμψη αποτελούν μέρος της κανονικής λειτουργίας. Το μέγεθος του αγωγού και η διαμόρφωση του πυρήνα πρέπει να ταιριάζουν με τις ηλεκτρικές απαιτήσεις του εξοπλισμού.

2. Εξοπλισμός Υπόγειων Οδών

Ο φορητός εξοπλισμός που λειτουργεί σε υπόγειους δρόμους μπορεί να απαιτεί καλώδιο με αντοχή σε έλξη, κρούση και τριβή. Ο τύπος του εξοπλισμού, η διαδρομή εγκατάστασης και το διαθέσιμο διάκενο θα πρέπει να λαμβάνονται υπόψη κατά τον προσδιορισμό της κατάλληλης κατασκευής καλωδίου.

3. Περιοχές με ηλεκτρομαγνητικές παρεμβολές

Όπου κινητήρες υψηλής ισχύος, μετατροπείς συχνότητας ή άλλος ηλεκτρικός εξοπλισμός είναι εγκατεστημένοι κοντά σε κυκλώματα ελέγχου ή παρακολούθησης, το μεταλλικό στρώμα θωράκισης μπορεί να βοηθήσει στον περιορισμό της ηλεκτρομαγνητικής σύζευξης. Η σωστή σύνδεση θωράκισης και η γείωση παραμένουν σημαντικά μέρη της συνολικής εγκατάστασης.

4. Υγρές και σκονισμένες υπόγειες συνθήκες

Η μόνωση από καουτσούκ και το εξωτερικό περίβλημα παρέχουν μια κατασκευή που προορίζεται για απαιτητικά υπόγεια περιβάλλοντα. Η πραγματική περιβαλλοντική καταλληλότητα θα πρέπει να ελέγχεται σε σχέση με την έκθεση στο νερό, τη θερμοκρασία, την επαφή με το λάδι, τη μηχανική φόρτιση και τις ειδικές απαιτήσεις του ορυχείου.

Τεχνικά σημεία για την επιλογή καλωδίου

1. Ονομαστική τάση και διατομή αγωγού

Η παρεχόμενη προδιαγραφή αναφέρει ονομαστική τάση 0,66/1,14 kV και διατομές αγωγού από 10 mm² έως 150 mm². Η επιλογή θα πρέπει να λαμβάνει υπόψη το φορτίο του εξοπλισμού, την επιτρεπόμενη πτώση τάσης, το μήκος του καλωδίου και τις αναμενόμενες συνθήκες εγκατάστασης και όχι μόνο το μέγεθος του αγωγού.

2. Μηχανική κίνηση

Για κινητό εξοπλισμό εξόρυξης, το καλώδιο μπορεί να παρουσιάσει επαναλαμβανόμενη κάμψη, στρέψη και έλξη. Επομένως, η πρόσδεση του αγωγού, η μόνωση, το περίβλημα και η ακτίνα εγκατάστασης θα πρέπει να λαμβάνονται υπόψη μαζί κατά την αξιολόγηση του καλωδίου για μια συγκεκριμένη διάταξη εξοπλισμού.

3. Απαιτήσεις θωράκισης

Το παρεχόμενο προϊόν χρησιμοποιεί ασπίδα πλεγμένη από σύρμα χαλκού με δηλωμένη κάλυψη ≥85%. Εάν το καλώδιο έχει εγκατασταθεί κοντά σε κινητήρες μεταβλητής συχνότητας ή κινητήρες υψηλής ισχύος, η απαιτούμενη διάταξη θωράκισης θα πρέπει να ελεγχθεί έναντι των απαιτήσεων του κατασκευαστή του εξοπλισμού και του ηλεκτρικού σχεδιασμού του ορυχείου.

4. Απαιτήσεις επιβραδυντικού φλόγας

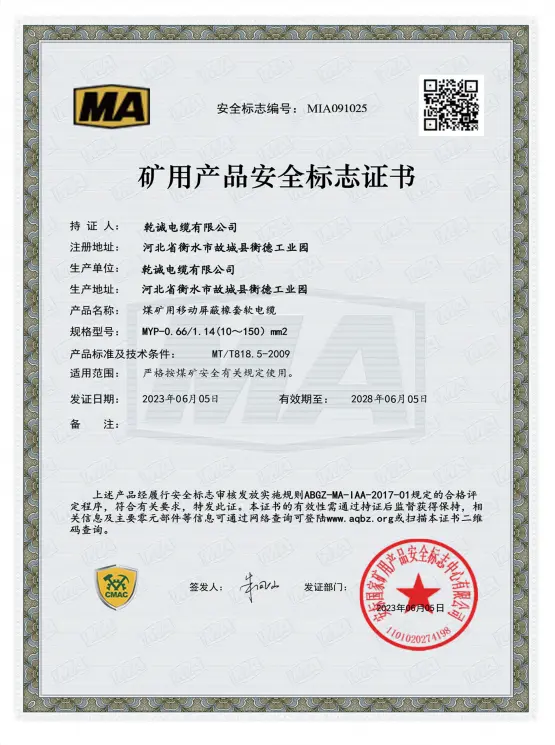

Τα παρεχόμενα τεχνικά δεδομένα δηλώνουν συμμόρφωση με τις απαιτήσεις επιβραδυντικού φλόγας εξόρυξης MT 386 και αυτοσβήσιμο μετά την αφαίρεση της φλόγας. Όταν ένα έργο απαιτεί συγκεκριμένη πιστοποίηση ασφάλειας ορυχείων ή πρόσθετη τεκμηρίωση δοκιμών, αυτές οι απαιτήσεις θα πρέπει να επιβεβαιώνονται για το ακριβές μοντέλο καλωδίου πριν από την προμήθεια.

Ποιοτικός Έλεγχος και Τεχνική Τεκμηρίωση

Για την προμήθεια καλωδίων εξόρυξης, η τεχνική επαλήθευση θα πρέπει να καλύπτει το μοντέλο, την ονομαστική τάση, τη διατομή του αγωγού, τη διάταξη του πυρήνα, την κατασκευή θωράκισης, την ηλεκτρική αντίσταση και τις ισχύουσες απαιτήσεις δοκιμών. Αυτές οι λεπτομέρειες παρέχουν μια σαφέστερη βάση για την επιλογή και την αποδοχή προϊόντων από τις γενικές περιγραφές απόδοσης.

Η Qiancheng μπορεί να παρέχει προδιαγραφές προϊόντος και υποστηρικτική τεχνική τεκμηρίωση σύμφωνα με το επιλεγμένο μοντέλο καλωδίου και τις απαιτήσεις του έργου. Όπου απαιτείται πιστοποίηση, εκθέσεις δοκιμών ή άλλα αρχεία επιθεώρησης, τα ισχύοντα έγγραφα θα πρέπει να επιβεβαιώνονται κατά το στάδιο της προσφοράς και της παραγγελίας-επισκόπησης.

Τι πρέπει να επιβεβαιωθεί πριν από την παραγγελία;

1. Εξοπλισμός και Εφαρμογή

Δώστε τον τύπο του εξοπλισμού, το περιβάλλον λειτουργίας και εάν το καλώδιο θα χρησιμοποιηθεί για σταθερή ή κινητή λειτουργία. Αυτό βοηθά να καθοριστεί εάν η ευέλικτη κατασκευή και η διάταξη θωράκισης ταιριάζουν με την πραγματική εγκατάσταση.

2. Ηλεκτρολογικές Απαιτήσεις

Επιβεβαιώστε την ονομαστική τάση, τη διατομή του αγωγού, τον αριθμό των πυρήνων ισχύος, τις απαιτήσεις πυρήνα ελέγχου και το μήκος του καλωδίου. Για μεγαλύτερες διαδρομές καλωδίων, θα πρέπει επίσης να λαμβάνεται υπόψη η πτώση τάσης και η αντίσταση του αγωγού.

3. Μηχανικές συνθήκες

Πληροφορίες σχετικά με τη συχνότητα έλξης, την κατεύθυνση κάμψης, την ελάχιστη ακτίνα εγκατάστασης, την επαφή με μηχανήματα και την πιθανή πρόσκρουση μπορούν να βοηθήσουν στον προσδιορισμό της κατάλληλης κατασκευής καλωδίου.

4. Απαιτήσεις τεκμηρίωσης

Πριν από την παραγωγή ή την αποστολή, επιβεβαιώστε τα ισχύοντα πρότυπα εξόρυξης, τις απαιτήσεις πιστοποίησης, τα αρχεία επιθεώρησης και άλλα τεχνικά έγγραφα που απαιτούνται από το ορυχείο, τον κατασκευαστή του εξοπλισμού ή τις προδιαγραφές του έργου.

FAQ

Ε1: Ποιες προδιαγραφές είναι διαθέσιμες;

A: Οι παρεχόμενες προδιαγραφές παραθέτουν μοντέλα MYP και MYPT, με ονομαστική τάση 0,66/1,14 kV και διατομές αγωγού από 10 mm² έως 150 mm². Η απαιτούμενη διάταξη πυρήνα θα πρέπει να επιβεβαιωθεί σύμφωνα με τον εξοπλισμό και τον σχεδιασμό του κυκλώματος.

Ε2: Ποια είναι η λειτουργία του στρώματος θωράκισης;

Α: Το καλώδιο χρησιμοποιεί πλεγμένο κάλυμμα από σύρμα χαλκού με δηλωμένη κάλυψη θωράκισης ≥85%. Η ασπίδα μπορεί να βοηθήσει στη μείωση της ηλεκτρομαγνητικής σύζευξης από τον κοντινό ηλεκτρικό εξοπλισμό. Η πραγματική του αποτελεσματικότητα εξαρτάται από την πλήρη εγκατάσταση, συμπεριλαμβανομένου του τερματισμού θωράκισης και της γείωσης.

Ε3: Μπορεί το καλώδιο να χρησιμοποιηθεί για κινητό υπόγειο εξοπλισμό;

Α: Ο εύκαμπτος αγωγός και η ελαστική κατασκευή προορίζονται για κινητές εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη κάμψη, στρέψη και έλξη. Η τελική επιλογή θα πρέπει να λαμβάνει υπόψη την κίνηση του εξοπλισμού, τη δρομολόγηση των καλωδίων, την τάση, το μέγεθος του αγωγού και τις περιβαλλοντικές συνθήκες.

Ε4: Ποια πρότυπα αναφέρονται για αυτό το καλώδιο;

Α: Οι πληροφορίες προϊόντος αναφέρονται στο MT/T 818.7-2009 για τις προδιαγραφές του καλωδίου εξόρυξης και στο MT 386 για τις απαιτήσεις επιβραδυντικού φλόγας εξόρυξης. Τα ισχύοντα πρότυπα και τα έγγραφα πιστοποίησης θα πρέπει να επιβεβαιώνονται σε σχέση με το ακριβές μοντέλο και τις απαιτήσεις του έργου.

Ε5: Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Α: Οι κύριες πληροφορίες περιλαμβάνουν μοντέλο καλωδίου, ονομαστική τάση, διατομή αγωγού, διαμόρφωση πυρήνα, απαιτούμενο μήκος, ποσότητα, εξοπλισμό εφαρμογής και συνθήκες εγκατάστασης. Θα πρέπει επίσης να παρέχονται τυχόν απαιτήσεις πιστοποίησης ή επιθεώρησης για συγκεκριμένο έργο.

Ε6: Μπορούν να παρέχονται τεχνικά έγγραφα με το καλώδιο;

Α: Οι τεχνικές προδιαγραφές και τα ισχύοντα δικαιολογητικά μπορούν να παρέχονται σύμφωνα με το επιλεγμένο μοντέλο και τις απαιτήσεις του έργου. Για έργα εξόρυξης, τα απαιτούμενα πιστοποιητικά και τα αρχεία δοκιμών θα πρέπει να επιβεβαιωθούν πριν οριστικοποιηθεί η παραγγελία.
