Θωρακισμένο ελαστικό καλώδιο κοπής άνθρακα

Μοντέλα: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, κ.λπ.

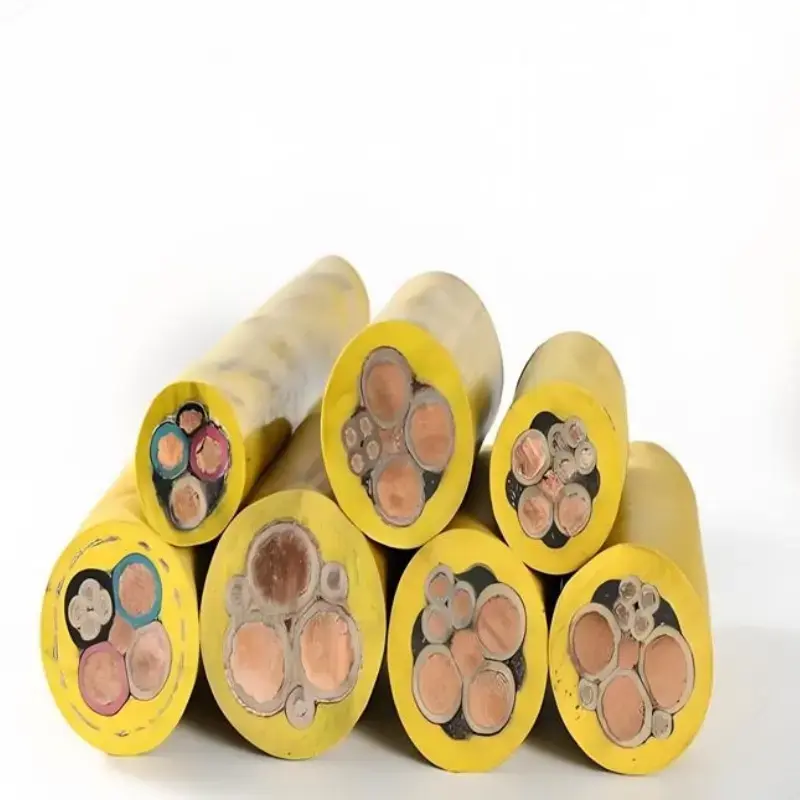

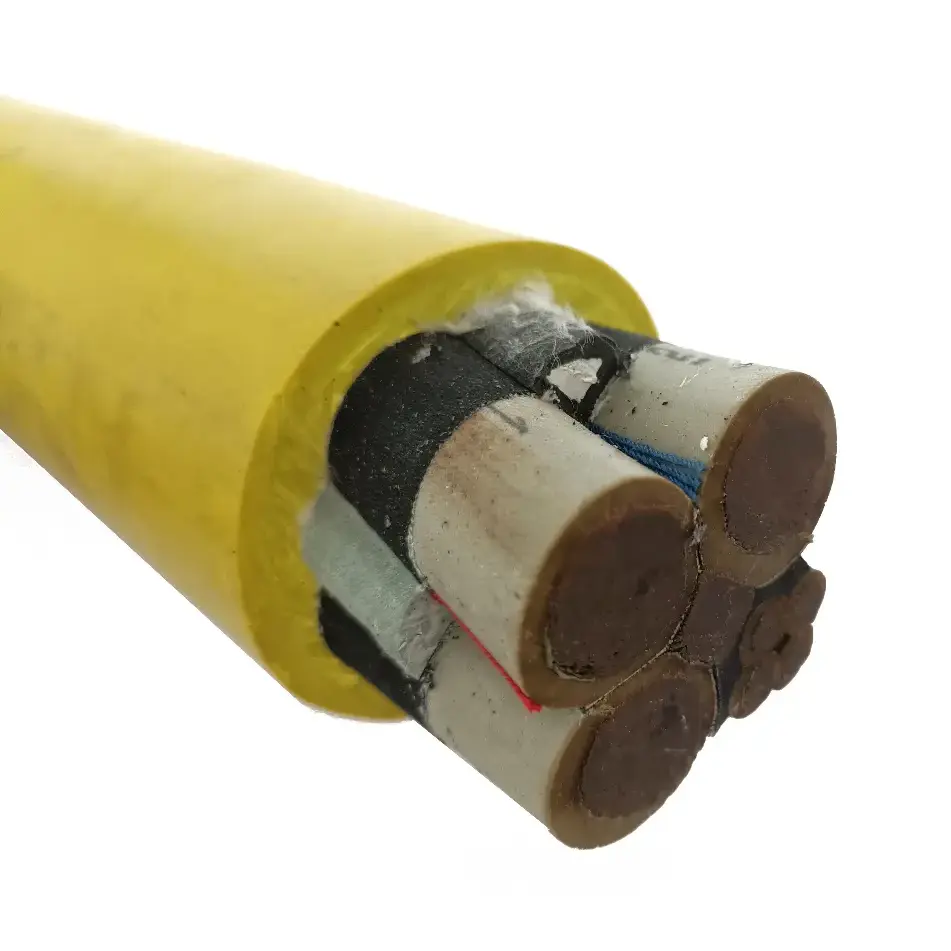

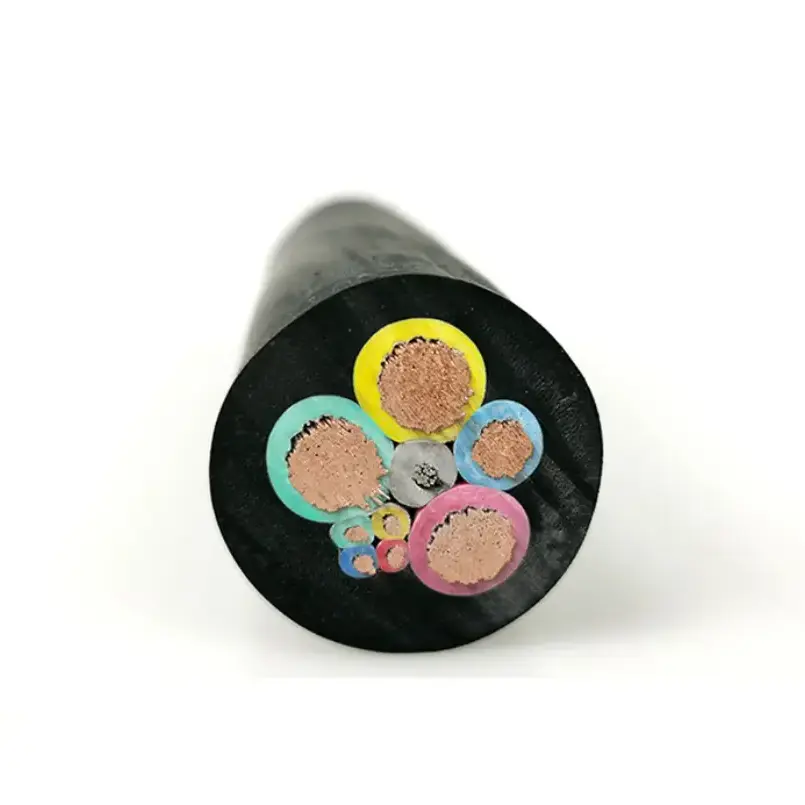

Το θωρακισμένο καλώδιο κοπής άνθρακα από καουτσούκ χρησιμοποιείται για συνδέσεις κινητής τροφοδοσίας και ελέγχου σε υπόγειο εξοπλισμό εξόρυξης άνθρακα, όπως μηχανές κοπής άνθρακα. Η κατασκευή του συνδυάζει έναν πολύκλωνο χάλκινο αγωγό χωρίς οξυγόνο, μόνωση από καουτσούκ ειδικής χρήσης, μεταλλική θωράκιση και ελαστικό περίβλημα υψηλής αντοχής. Οι παρεχόμενες προδιαγραφές καλύπτουν πολλά επίπεδα τάσης και διατομές αγωγού για εφαρμογές όπου το καλώδιο εκτίθεται σε επαναλαμβανόμενες κινήσεις, κάμψη, έλξη και μηχανική επαφή.

Πίνακας προδιαγραφών προϊόντος και τεχνικών παραμέτρων

Τυπικές συνθήκες εφαρμογής

Αυτός ο τύπος καλωδίου προορίζεται για υπόγειο κινητό εξοπλισμό εξόρυξης όπου το καλώδιο τροφοδοσίας μπορεί να εκτεθεί σε συνεχή κίνηση και μηχανική καταπόνηση. Η πραγματική προδιαγραφή θα πρέπει να επιλέγεται σύμφωνα με την τάση του εξοπλισμού, τη ζήτηση ρεύματος, τη διατομή του αγωγού, τη διαμόρφωση του πυρήνα και τις συνθήκες εγκατάστασης.

1. Πλήρως μηχανοποιημένες όψεις ανθρακωρυχείων

Τα μηχανήματα κοπής άνθρακα και ο άλλος κινητός εξοπλισμός απαιτούν κατασκευές καλωδίων που μπορούν να φιλοξενήσουν επαναλαμβανόμενες κινήσεις κατά μήκος της επιφάνειας εργασίας. Ο εύκαμπτος αγωγός και το ελαστικό περίβλημα είναι κατάλληλα για συνθήκες δρομολόγησης καλωδίων που περιλαμβάνουν κάμψη, έλξη και επαφή με τον περιβάλλοντα εξοπλισμό.

2. Κινητός υπόγειος ηλεκτρικός εξοπλισμός

Το καλώδιο μπορεί επίσης να ληφθεί υπόψη για συνδέσεις ισχύος και ελέγχου σε άλλο κινητό εξοπλισμό εξόρυξης όταν η ονομαστική τάση, η διάταξη του πυρήνα και οι μηχανικές απαιτήσεις του ταιριάζουν με την εγκατάσταση. Ο τύπος του εξοπλισμού και η διαμόρφωση σύνδεσης θα πρέπει να επιβεβαιωθούν πριν από την προδιαγραφή.

3. Περιοχές με ηλεκτρομαγνητικές παρεμβολές

Το μεταλλικό στρώμα θωράκισης παρέχει ένα αγώγιμο φράγμα γύρω από τους πυρήνες των καλωδίων και μπορεί να βοηθήσει στη μείωση της επίδρασης ηλεκτρομαγνητικών παρεμβολών στα κυκλώματα ελέγχου και σήματος. Οι απαιτήσεις θωράκισης θα πρέπει να αξιολογούνται μαζί με το σχεδιασμό του εξοπλισμού και τη διάταξη γείωσης.

4. Υγρές, σκονισμένες και μηχανικά απαιτητικές περιοχές ορυχείων

Η μόνωση από καουτσούκ και το εξωτερικό περίβλημα προορίζονται για υπόγεια περιβάλλοντα όπου μπορεί να εμφανιστεί υγρασία, σκόνη, έλξη και μηχανική επαφή. Η επιλογή του καλωδίου θα πρέπει να λαμβάνει υπόψη την πραγματική έκθεση στο νερό, τη διαδρομή εγκατάστασης, τη θερμοκρασία και τη μηχανική φόρτιση στην τοποθεσία.

Βασικά τεχνικά ζητήματα

Για την επιλογή καλωδίων ανθρακωρυχείου, οι ηλεκτρικές ονομασίες από μόνες τους δεν επαρκούν. Η κατασκευή του καλωδίου, η κίνηση εγκατάστασης, οι απαιτήσεις θωράκισης και οι περιβαλλοντικές συνθήκες θα πρέπει να ελέγχονται έναντι του εξοπλισμού και της διάταξης του ορυχείου πριν από την παραγγελία.

1. Ηλεκτρική βαθμολογία και μέγεθος αγωγού

Το διαθέσιμο εύρος τάσης περιλαμβάνει 0,38/0,66 kV, 0,66/1,14 kV και 1,9/3,3 kV, με διατομές αγωγού που αναφέρονται από 16 mm² έως 120 mm² στις παρεχόμενες προδιαγραφές. Το κατάλληλο μέγεθος εξαρτάται από το φορτίο του εξοπλισμού, την επιτρεπόμενη πτώση τάσης, το μήκος του καλωδίου και τις συνθήκες εγκατάστασης.

2. Ευέλικτη Κατασκευή για Κινητό Εξοπλισμό

Η επαναλαμβανόμενη κίνηση δημιουργεί διαφορετικές μηχανικές απαιτήσεις σε ένα κινητό καλώδιο εξόρυξης από ότι σε ένα καλώδιο σταθερής εγκατάστασης. Ο πολύκλωνος χάλκινος αγωγός και η ελαστική κατασκευή προορίζονται για εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη κάμψη και στρέψη.

3. Θωράκιση για κυκλώματα ελέγχου και σήματος

Το καλώδιο ενσωματώνει μια σύνθετη μεταλλική θωράκιση με πλέξη και ίνα από σύρμα χαλκού. Για εγκαταστάσεις που μεταφέρουν σήματα ελέγχου κοντά σε ηλεκτρικό εξοπλισμό υψηλής ισχύος, η διάταξη θωράκισης θα πρέπει να ταιριάζει με τις απαιτήσεις γείωσης και συστήματος ελέγχου του εξοπλισμού.

4. Προστασία θήκης

Το εξωτερικό περίβλημα από καουτσούκ καθορίζεται ως ανθεκτικό στη φθορά, ανθεκτικό στο λάδι, ανθεκτικό στην έλξη και ανθεκτικό στην κρούση. Αυτές οι ιδιότητες είναι σχετικές όταν το καλώδιο δρομολογείται κοντά σε κινητά μηχανήματα ή εκτίθεται σε επαναλαμβανόμενη μηχανική επαφή.

5. Απόδοση επιβραδυντικού φλόγας

Οι παρεχόμενες προδιαγραφές δηλώνουν συμμόρφωση με τις απαιτήσεις επιβραδυντικού φλόγας εξόρυξης MT 386, συμπεριλαμβανομένης της αυτοσβέσεως μετά την αφαίρεση της φλόγας. Η τεκμηρίωση του έργου και οι ισχύουσες προδιαγραφές καλωδίων θα πρέπει να ελέγχονται όταν ένα ορυχείο απαιτεί συγκεκριμένη πιστοποίηση ή αρχεία δοκιμών.

Ποιότητα και Τεκμηρίωση

Για την προμήθεια καλωδίων εξόρυξης, η τεχνική επαλήθευση θα πρέπει να καλύπτει το μοντέλο προϊόντος, την ονομαστική τάση, τη διατομή του αγωγού, τη διαμόρφωση του πυρήνα, τις απαιτήσεις ηλεκτρικών δοκιμών και τα ισχύοντα πρότυπα εξόρυξης. Αυτές οι λεπτομέρειες παρέχουν μια πρακτική βάση για την αντιστοίχιση του καλωδίου με τον εξοπλισμό και τις συνθήκες εγκατάστασης αντί για επιλογή αποκλειστικά από την ονομαστική τάση.

Η διαδικασία παραγωγής και επιθεώρησης καλωδίων της Qiancheng μπορεί να τεκμηριωθεί σύμφωνα με τις ισχύουσες προδιαγραφές προϊόντος και τις απαιτήσεις του έργου. Τα αρχεία δοκιμών, οι τεχνικές παράμετροι και άλλα δικαιολογητικά έγγραφα μπορούν να αναθεωρηθούν ως μέρος της διαδικασίας προμήθειας και αποδοχής όπου απαιτείται.

Γιατί η κατασκευή έχει σημασία στις εφαρμογές εξόρυξης άνθρακα

1. Κατασκευή Ευέλικτου Αγωγού

Ο πολύκλωνος χάλκινος αγωγός χωρίς οξυγόνο προορίζεται για την επαναλαμβανόμενη κάμψη και στρέψη κατά τη λειτουργία κινητού εξοπλισμού. Το μέγεθος του αγωγού μπορεί να επιλεγεί σύμφωνα με το απαιτούμενο ηλεκτρικό φορτίο και τις προδιαγραφές καλωδίου.

2. Διαμόρφωση συνδυασμένης ισχύος και ελέγχου

Οι παρεχόμενες προδιαγραφές περιλαμβάνουν σύνθετες κατασκευές πυρήνα ισχύος και πυρήνα ελέγχου. Αυτή η διαμόρφωση μπορεί να απλοποιήσει τη δρομολόγηση των καλωδίων όπου απαιτούνται συνδέσεις τροφοδοσίας και ελέγχου, ανάλογα με τις απαιτήσεις σύνδεσης του εξοπλισμού.

3. Μεταλλική Θωράκιση

Η δομή θωράκισης σχετίζεται με εγκαταστάσεις όπου τα καλώδια τροφοδοσίας και τα κυκλώματα ελέγχου λειτουργούν στο ίδιο περιβάλλον φορητού εξοπλισμού. Η αποτελεσματικότητά του εξαρτάται από τον πλήρη σχεδιασμό του συστήματος, συμπεριλαμβανομένου του τερματισμού της θωράκισης και της γείωσης.

4. Μόνωση και θήκη από καουτσούκ

Τα υλικά από καουτσούκ χρησιμοποιούνται τόσο για τη μόνωση όσο και για το εξωτερικό προστατευτικό στρώμα. Η καθορισμένη κατασκευή παρέχει αντοχή σε εξώθηση, σχίσιμο, φθορά, λάδι και κρούση για τις απαιτητικές μηχανικές συνθήκες που σχετίζονται με κινητό υπόγειο εξοπλισμό.

FAQ

Ε1: Ποια μεγέθη τάσης και αγωγού είναι διαθέσιμα;

A: Οι παρεχόμενες προδιαγραφές καλύπτουν ονομαστικές τάσεις 0,38/0,66 kV, 0,66/1,14 kV και 1,9/3,3 kV, με διατομές αγωγού από 16 mm² έως 120 mm². Συγκεκριμένες διευθετήσεις πυρήνα και μοντέλα θα πρέπει να επιβεβαιώνονται σύμφωνα με τον εξοπλισμό και την εφαρμογή.

Ε2: Ποια είναι η δομή θωράκισης που χρησιμοποιείται σε αυτό το καλώδιο;

Α: Το καλώδιο χρησιμοποιεί μια σύνθετη μεταλλική θωράκιση που αποτελείται από πλέξη σύρματος χαλκού και ίνα. Προορίζεται για τη μείωση των ηλεκτρομαγνητικών παρεμβολών που επηρεάζουν τα κυκλώματα μέσα στο καλώδιο, ενώ η συνολική απόδοση θωράκισης εξαρτάται επίσης από τη σωστή εγκατάσταση και γείωση.

Ε3: Πού χρησιμοποιείται συνήθως αυτός ο τύπος καλωδίου εξόρυξης;

Α: Το θωρακισμένο καλώδιο από καουτσούκ Coal Shearer συνδέεται κυρίως με κινητό υπόγειο εξοπλισμό εξόρυξης και όψεις εργασίας εξόρυξης άνθρακα. Μπορεί να ληφθεί υπόψη για ψαλίδια άνθρακα και άλλο κινητό εξοπλισμό όταν η τάση, το μέγεθος του αγωγού, η διαμόρφωση του πυρήνα και οι μηχανικές απαιτήσεις είναι συμβατά.

Ε4: Τι πρέπει να επιβεβαιωθεί πριν από την παραγγελία;

Α: Επιβεβαιώστε την ονομαστική τάση του εξοπλισμού, τη διατομή του αγωγού, τον αριθμό και τον τύπο των πυρήνων, το μήκος του καλωδίου, τις απαιτήσεις θωράκισης, τη μέθοδο εγκατάστασης και τις περιβαλλοντικές συνθήκες. Για έργα εξόρυξης, τα απαιτούμενα πρότυπα, τα πιστοποιητικά και η τεκμηρίωση δοκιμών θα πρέπει επίσης να επιβεβαιώνονται πριν από την παραγωγή ή την αποστολή.

Ε5: Έχει το καλώδιο απόδοση επιβραδυντικής φλόγας;

Α: Η παρεχόμενη τεχνική προδιαγραφή αναφέρει ότι το καλώδιο συμμορφώνεται με τις απαιτήσεις επιβραδυντικού φλόγας εξόρυξης MT 386 και σβήνει μόνο του μετά την αφαίρεση της φλόγας. Οποιαδήποτε απαίτηση πιστοποίησης ή δοκιμής για συγκεκριμένο έργο θα πρέπει να επιβεβαιώνεται με βάση το ακριβές μοντέλο καλωδίου και τις ισχύουσες προδιαγραφές.

Ε6: Μπορεί η Qiancheng να παράσχει τεχνικά έγγραφα για την προμήθεια έργου;

Α: Οι τεχνικές παράμετροι και η υποστηρικτική τεκμηρίωση μπορούν να παρέχονται σύμφωνα με το επιλεγμένο μοντέλο και τις απαιτήσεις του έργου. Για μια αναθεώρηση προσφοράς ή προδιαγραφών, είναι χρήσιμο να παρέχετε την απαιτούμενη τάση, το μέγεθος του αγωγού, τη διαμόρφωση του πυρήνα, την ποσότητα και τις συνθήκες εφαρμογής.
