Καλώδιο από καουτσούκ με μεταλλική θωράκιση

Μοντέλο προϊόντος: MCPT, MCPTJ.

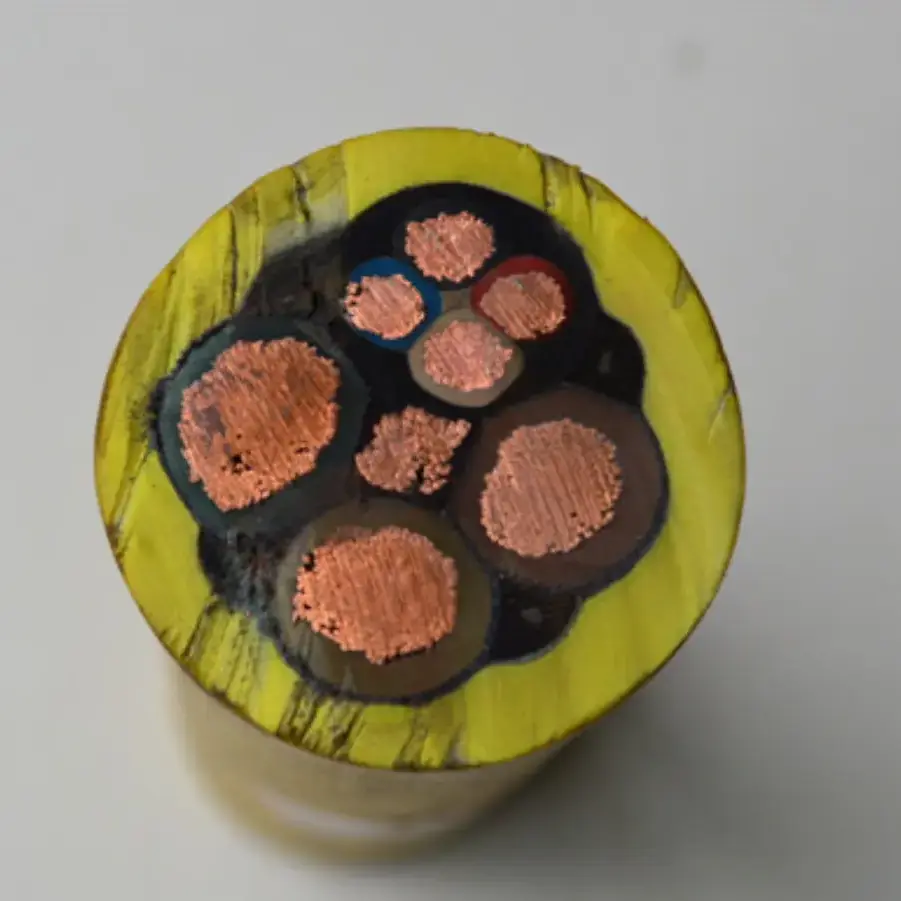

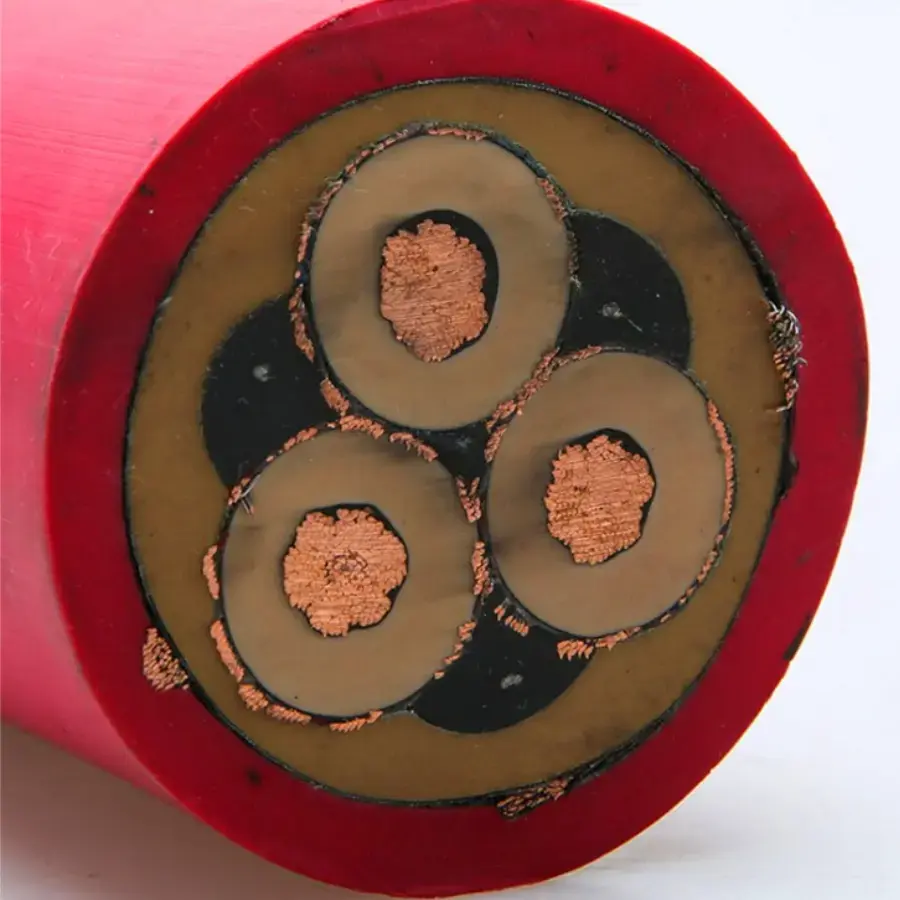

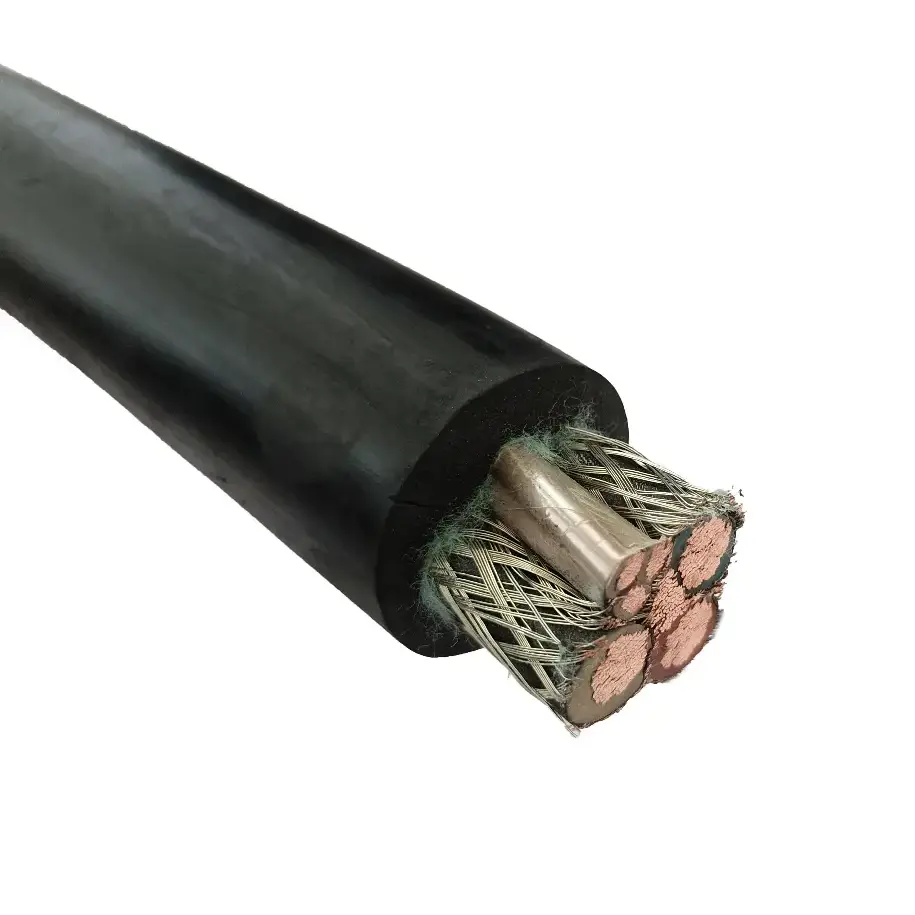

Το Metal Shielded Coal Shearer Rubber Cable είναι ένα εύκαμπτο καλώδιο εξόρυξης με επένδυση από καουτσούκ για μηχανές κοπής άνθρακα. Οι παρεχόμενες πληροφορίες προϊόντος αναφέρονται στο MT/T 818.4-2009 και καλύπτουν την παροχή ρεύματος και τη μετάδοση σήματος ελέγχου σε εφαρμογές υπόγειας εξόρυξης άνθρακα. Η κατασκευή του συνδυάζει πολυκλωνικό χάλκινο αγωγό χωρίς οξυγόνο, ειδική μόνωση από καουτσούκ, θωράκιση με πλεκτό σύρμα χαλκού και εξωτερικό περίβλημα από καουτσούκ υψηλής αντοχής για συνθήκες εργασίας που περιλαμβάνουν επαναλαμβανόμενη κίνηση, έλξη και κάμψη.

Πίνακας προδιαγραφών προϊόντος, διαστάσεων και τεχνικών παραμέτρων

Σενάρια εφαρμογής

1. Πλήρως μηχανοποιημένες όψεις εξόρυξης σε μεγάλα και μεσαίου μεγέθους υπόγεια ανθρακωρυχεία

Το μεταλλικό θωρακισμένο καλώδιο κοπής άνθρακα από καουτσούκ μπορεί να χρησιμοποιηθεί για συνδέσεις τροφοδοσίας και ελέγχου που σχετίζονται με μηχανές κοπής άνθρακα και άλλο κινητό εξοπλισμό εξόρυξης. Ο εύκαμπτος αγωγός και η κατασκευή με επένδυση από καουτσούκ προορίζονται για εγκαταστάσεις όπου το καλώδιο μετακινείται επανειλημμένα κατά τη λειτουργία του εξοπλισμού.

2. Ανθρακωρυχεία υψηλού αερίου και ξέσπασμα-επικίνδυνων ανθρακωρυχείων

Τα υπόγεια ορυχεία με συγκεκριμένες απαιτήσεις ελέγχου αερίου ή εκρήξεων χρειάζονται κατασκευές καλωδίων που να ταιριάζουν με τους ισχύοντες κανονισμούς ασφάλειας εξόρυξης. Η επιλογή καλωδίων θα πρέπει να λαμβάνει υπόψη την ταξινόμηση ορυχείων, την τάση του εξοπλισμού, τις απαιτήσεις επιβραδυντικού φλόγας και τα πιστοποιητικά ή τα έγγραφα δοκιμής που απαιτούνται για την αποδοχή του έργου.

3. Κινητές συνδέσεις μεταξύ υπόγειων υποσταθμών και ανθρακωρυχείων

Οι συνδέσεις μεταξύ κινητών υποσταθμών και ψαλιδιών άνθρακα μπορεί να περιλαμβάνουν σχετικά μεγάλες διαδρομές καλωδίων σε συνδυασμό με επαναλαμβανόμενα σύρματα, κάμψη και συστροφή. Η κατασκευή εύκαμπτου αγωγού προορίζεται για αυτόν τον τύπο διάταξης κινητής τροφοδοσίας, ενώ η εγκατάσταση θα πρέπει να παραμένει εντός των καθορισμένων μηχανικών ορίων.

4. Υγροί υπόγειοι χώροι με ψεκασμό νερού και μηχανική κρούση

Ο ψεκασμός νερού, η σκόνη και η πτώση του γάντζου μπορούν να δημιουργήσουν πρόσθετες μηχανικές και περιβαλλοντικές απαιτήσεις στο περίβλημα του καλωδίου. Το καθορισμένο περίβλημα από καουτσούκ υψηλής αντοχής παρέχει αντοχή στη φθορά, το λάδι, την κρούση και την έλξη, καθιστώντας την κατάσταση της θήκης σημαντική για τις υπόγειες εγκαταστάσεις που εκτίθενται σε αυτές τις συνθήκες.

5. Ανακατασκευή και Αυτοματοποιημένα Συστήματα Εξόρυξης Ανθρακωρυχείων

Για έργα εξόρυξης που περιλαμβάνουν εξοπλισμό μεταβλητής συχνότητας, κυκλώματα παρακολούθησης ή άλλα συστήματα ηλεκτρικού ελέγχου, το μεταλλικό στρώμα θωράκισης μπορεί να βοηθήσει στη μείωση της επίδρασης ηλεκτρομαγνητικών παρεμβολών στα κυκλώματα ελέγχου και σήματος. Η διάταξη θωράκισης και η διαμόρφωση του πυρήνα ελέγχου πρέπει να ταιριάζουν με τον συνδεδεμένο εξοπλισμό και τη μέθοδο γείωσης.

Λύθηκαν πρακτικά προβλήματα βιομηχανίας

1. Ηλεκτρομαγνητικές παρεμβολές γύρω από εξοπλισμό εξόρυξης υψηλής ισχύος

Ο ηλεκτρικός εξοπλισμός υψηλής ισχύος μπορεί να δημιουργήσει ηλεκτρομαγνητικές παρεμβολές που επηρεάζουν τα κοντινά κυκλώματα παρακολούθησης και ελέγχου. Η μεταλλική θωράκιση με πλεκτό σύρμα χαλκού παρέχει ένα καθορισμένο στρώμα θωράκισης, με τις παρεχόμενες προδιαγραφές να υποδεικνύουν ποσοστό κάλυψης ≥90%. Οι συνθήκες γείωσης και εγκατάστασης καλωδίων θα πρέπει επίσης να λαμβάνονται υπόψη κατά την αξιολόγηση της συνολικής απόδοσης θωράκισης.

2. Μηχανική καταπόνηση από επαναλαμβανόμενο σύρσιμο και κάμψη

Τα καλώδια κοπής άνθρακα εκτίθενται σε κίνηση κατά τη λειτουργία του εξοπλισμού, η οποία μπορεί να ασκήσει επαναλαμβανόμενη μηχανική καταπόνηση στον αγωγό, τη μόνωση και το περίβλημα. Ο εύκαμπτος χάλκινος αγωγός πολλαπλών κλώνων και η ελαστική κατασκευή προορίζονται να εξυπηρετήσουν αυτόν τον τύπο κίνησης. Η πραγματική απόδοση κάμψης θα πρέπει να αξιολογείται χρησιμοποιώντας την ισχύουσα μέθοδο δοκιμής και τις απαιτήσεις εγκατάστασης και όχι έναν μη υποστηριζόμενο ισχυρισμό σταθερής διάρκειας κύκλου.

3. Απαιτήσεις επιβραδυντικού φλόγας για υπόγεια εξόρυξη

Η απόδοση της επιβραδυντικής φλόγας είναι ένα σημαντικό μέρος της επιλογής καλωδίων στα υπόγεια ανθρακωρυχεία. Τα παρεχόμενα τεχνικά δεδομένα αναφέρονται στο MT 386 για την κατηγορία επιβραδυντικού φλόγας. Για ένα συγκεκριμένο έργο ορυχείων, η απαιτούμενη πιστοποίηση ασφάλειας και η τεκμηρίωση δοκιμών θα πρέπει να επιβεβαιώνονται σε σχέση με το πραγματικό μοντέλο καλωδίου και την εφαρμογή.

4. Προστασία θήκης σε υγρές και μηχανικά απαιτητικές συνθήκες

Ο ψεκασμός νερού, η σκόνη, η πρόσκρουση με γκάζι και η επαναλαμβανόμενη σύρσιμο μπορεί να συμβάλουν στη φθορά του περιβλήματος κατά τη λειτουργία υπόγειας. Το καθορισμένο εξωτερικό περίβλημα περιγράφεται ως ανθεκτικό στη φθορά, ανθεκτικό στο λάδι, ανθεκτικό στην κρούση και ανθεκτικό στην έλξη, παρέχοντας προστασία για τη δομή του καλωδίου υπό τις αντίστοιχες συνθήκες εργασίας.

5. Απαιτήσεις Ελέγχου και Παρακολούθησης

Ορισμένες διαμορφώσεις καλωδίων συνδυάζουν πυρήνες ισχύος με πυρήνες ελέγχου για να καλύψουν τις ηλεκτρικές απαιτήσεις και τις απαιτήσεις παρακολούθησης του εξοπλισμού εξόρυξης. Όπου απαιτούνται λειτουργίες παρακολούθησης ή προστασίας, η πραγματική διάταξη του πυρήνα και η μέθοδος σύνδεσης θα πρέπει να επιβεβαιώνονται με τον κατασκευαστή του εξοπλισμού ή τον σχεδιαστή του ηλεκτρικού συστήματος.

6. Επαλήθευση Τεχνικών Παραμέτρων και Τεκμηρίωσης Εξόρυξης

Τα έργα εξόρυξης ενδέχεται να απαιτούν επαλήθευση των προτύπων καλωδίων, των ηλεκτρικών παραμέτρων, της επιβραδυντικής φλόγας επιδόσεων και της τεκμηρίωσης που σχετίζεται με την ασφάλεια. Οι προδιαγραφές του προϊόντος, οι αναφορές δοκιμών και τα ισχύοντα πιστοποιητικά θα πρέπει να αντιστοιχούν στο πραγματικό μοντέλο, την ονομαστική τάση και τη διαμόρφωση του καλωδίου που παρέχεται για το έργο.

Ολοκληρωμένα πλεονεκτήματα προϊόντων

1. Ανιχνεύσιμα Προϊόντα και Πληροφορίες Επιθεώρησης

Το Qiancheng μπορεί να παρέχει αναγνώριση προϊόντος και σχετική τεκμηρίωση παραγωγής ή επιθεώρησης σύμφωνα με τις απαιτήσεις του έργου. Για έργα εξόρυξης που υπόκεινται σε επίσημη επιθεώρηση ή αποδοχή, η τεκμηρίωση θα πρέπει να ελέγχεται σε σχέση με το πραγματικό μοντέλο καλωδίου, τις προδιαγραφές και την παρτίδα παραγωγής.

2. Κατασκευή ελεγχόμενων καλωδίων

Ο αγωγός, η λαστιχένια μόνωση, η μεταλλική θωράκιση και το εξωτερικό περίβλημα συμβάλλουν στα ηλεκτρικά και μηχανικά χαρακτηριστικά του καλωδίου. Η διατήρηση του ελέγχου σε αυτά τα στάδια παραγωγής βοηθά να διατηρείται το έτοιμο καλώδιο συνεπές με την καθορισμένη κατασκευή. Τα είδη ηλεκτρικής και μηχανικής επιθεώρησης μπορούν να τακτοποιηθούν σύμφωνα με τις ισχύουσες απαιτήσεις του προϊόντος.

3. Κατασκευή προσαρμοσμένη στον κινητό εξοπλισμό εξόρυξης

Ο συνδυασμός ενός χάλκινου αγωγού πολλαπλών κλώνων, της μόνωσης από καουτσούκ, της πλεγμένης μεταλλικής θωράκισης και της θήκης από καουτσούκ υψηλής αντοχής καλύπτει διάφορες απαιτήσεις που σχετίζονται με τον κινητό εξοπλισμό εξόρυξης άνθρακα. Αυτές περιλαμβάνουν επαναλαμβανόμενη κίνηση, μηχανική επαφή, ηλεκτρική θωράκιση και έκθεση στο περιβάλλον υπόγεια.

4. Πολλαπλές προδιαγραφές τάσης και αγωγών

Η παρεχόμενη γκάμα προϊόντων καλύπτει διατομές αγωγών από 25mm² έως 150mm² και ονομαστικές τάσεις 0,66/1,14kV και 1,9/3,3kV. Οι διαμορφώσεις του πυρήνα ισχύος και του πυρήνα ελέγχου μπορούν να επιλεγούν σύμφωνα με τη σύνδεση του εξοπλισμού και το μοντέλο καλωδίου. Οι λεπτομέρειες προσφοράς και παραγωγής μπορούν να επιβεβαιωθούν από την απαιτούμενη τάση, το μέγεθος του αγωγού, τη δομή του πυρήνα, το μήκος και τις συνθήκες εγκατάστασης.

5. Τεχνική Τεκμηρίωση Μεταλλευτικών Έργων

Ανάλογα με τις απαιτήσεις του έργου, τα τεχνικά έγγραφα μπορεί να περιλαμβάνουν προδιαγραφές προϊόντος, αρχεία επιθεώρησης, εκθέσεις δοκιμών και ισχύοντα πιστοποιητικά ασφάλειας εξόρυξης. Για παραγγελίες εξαγωγής ή επίσημη αποδοχή ορυχείων, ο κατάλογος των απαιτούμενων εγγράφων θα πρέπει να επιβεβαιωθεί πριν από την παραγωγή, έτσι ώστε τα παρεχόμενα έγγραφα να αντιστοιχούν στην τελική προδιαγραφή του καλωδίου.

Q&A

1. Με ποιο πρότυπο συμμορφώνεται το λαστιχένιο καλώδιο κοπής άνθρακα με μεταλλική θωράκιση;

Οι παρεχόμενες πληροφορίες προϊόντος αναφέρονται στο MT/T 818.4-2009 για τα μοντέλα MCPT και MCPTJ. Το ισχύον πρότυπο, η πιστοποίηση και η τεκμηρίωση δοκιμής θα πρέπει να επιβεβαιώνονται σύμφωνα με την απαιτούμενη τάση και διαμόρφωση καλωδίου.

2. Ποια μεγέθη αγωγών και ονομασίες τάσης είναι διαθέσιμα;

Η παρεχόμενη προδιαγραφή καλύπτει διατομές αγωγών από 25mm² έως 150mm² και ονομαστικές τάσεις 0,66/1,14kV και 1,9/3,3kV. Οι συνδυασμοί πυρήνα ισχύος και πυρήνα ελέγχου μπορούν να επιλεγούν σύμφωνα με τις απαιτήσεις εξοπλισμού και κυκλώματος.

3. Πού χρησιμοποιείται συνήθως αυτό το καλώδιο εξόρυξης;

Προορίζεται για υπόγειο εξοπλισμό εξόρυξης άνθρακα και συναφείς συνδέσεις ισχύος ή ελέγχου, ιδιαίτερα εγκαταστάσεις που περιλαμβάνουν επαναλαμβανόμενες έλξεις, κάμψεις, συστροφή, υγρασία, σκόνη και μηχανικές κρούσεις.

4. Ποια είναι η λειτουργία του μεταλλικού στρώματος θωράκισης;

Η πλεκτή θωράκιση με σύρμα χαλκού παρέχει ηλεκτρομαγνητική θωράκιση γύρω από τους πυρήνες των καλωδίων. Οι παρεχόμενες τεχνικές προδιαγραφές υποδεικνύουν κάλυψη θωράκισης ≥90%. Η σωστή γείωση και η σωστή εγκατάσταση σχετίζονται επίσης με την αποτελεσματικότητα του συστήματος θωράκισης.

5. Πώς πρέπει να αξιολογείται το καλώδιο για επαναλαμβανόμενη κάμψη;

Ο πολυκλωνικός χάλκινος αγωγός και η ελαστική κατασκευή προορίζονται για ευέλικτες κινητές εφαρμογές. Η ακτίνα κάμψης, η συχνότητα κίνησης, η μέθοδος έλξης και οι συνθήκες εγκατάστασης θα πρέπει να ελέγχονται με βάση τις ισχύουσες προδιαγραφές προϊόντος και τις απαιτήσεις δοκιμής.

6. Μπορούν να παρασχεθούν τεχνικά έγγραφα για μεταλλευτικά έργα;

Οι τεχνικές προδιαγραφές, τα αρχεία επιθεώρησης και τα ισχύοντα έγγραφα πιστοποίησης ή δοκιμών μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου. Για παραγγελίες εξαγωγής ή επίσημη αποδοχή ορυχείων, η απαιτούμενη τεκμηρίωση θα πρέπει να επιβεβαιωθεί πριν από την τοποθέτηση της παραγγελίας.
