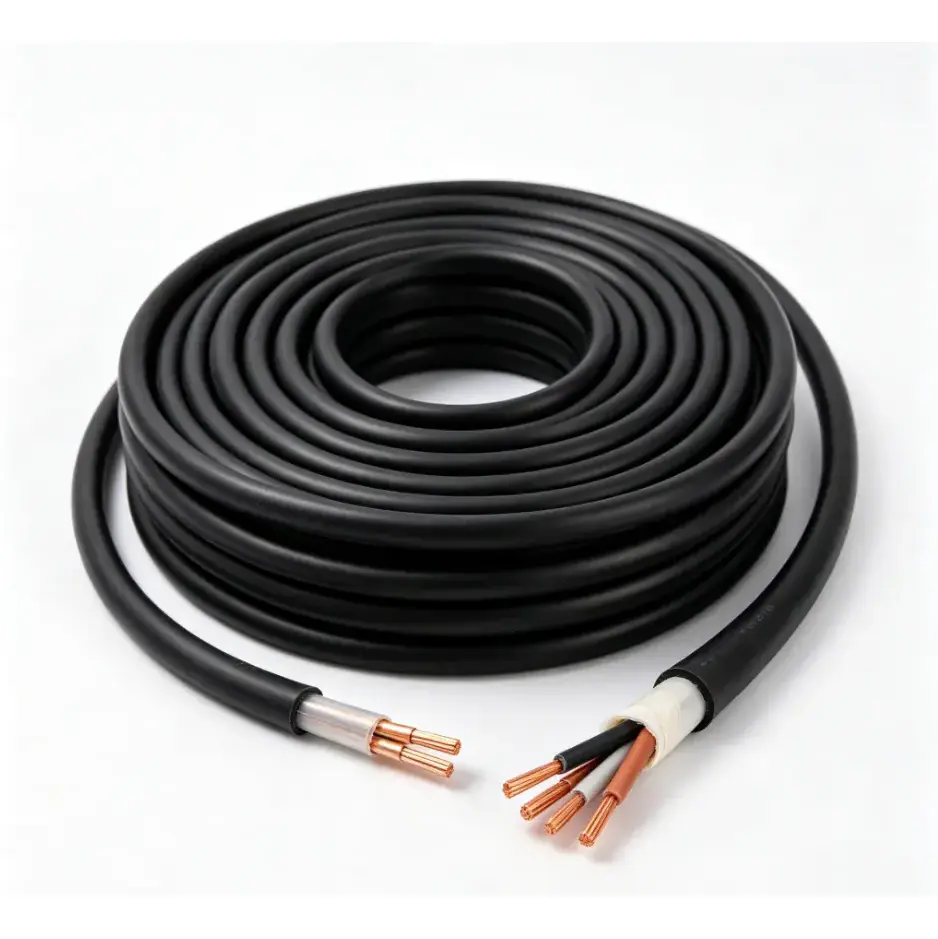

Εύκαμπτο καλώδιο ελέγχου από χαλκό PVC πυρίμαχο

Μοντέλα προϊόντων: N(NH)-KVVR, N(NH)-KVVRP, κ.λπ.

Το εύκαμπτο καλώδιο ελέγχου πυράντοχο από χαλκό PVC είναι σχεδιασμένο για κυκλώματα ελέγχου και σήματος όπου οι απαιτήσεις ευέλικτης εγκατάστασης και πυραντίστασης πρέπει να λαμβάνονται υπόψη μαζί. Χρησιμοποιεί εύκαμπτους χάλκινους αγωγούς κλάσης 5, πυρίμαχο στρώμα ταινίας μαρμαρυγίας και μόνωση και θήκη από εξωθημένο PVC. Αυτή η κατασκευή προορίζεται να βοηθήσει στη διατήρηση της ακεραιότητας του κυκλώματος για μια καθορισμένη περίοδο υπό συνθήκες πυρκαγιάς, ανάλογα με την ισχύουσα διαμόρφωση καλωδίου και τις απαιτήσεις δοκιμής.

Η ευέλικτη δομή αγωγού καθιστά το καλώδιο κατάλληλο για ερμάρια ελέγχου, συστήματα πυροπροστασίας, μηχανικό και ηλεκτρικό εξοπλισμό και βιομηχανικά κυκλώματα αυτόματου ελέγχου όπου οι επαναλαμβανόμενες κάμψεις ή οι περιορισμένοι χώροι καλωδίωσης μπορούν να κάνουν την εγκατάσταση πιο απαιτητική. Η επιλογή του καλωδίου θα πρέπει να βασίζεται στη διατομή του αγωγού, την ποσότητα του πυρήνα, τη μέθοδο εγκατάστασης, τις απαιτήσεις πυρασφάλειας και τα ηλεκτρικά χαρακτηριστικά του συνδεδεμένου εξοπλισμού.

Πίνακας διαστάσεων και τεχνικών παραμέτρων προδιαγραφών προϊόντος

Κατασκευή και Απόδοση

Η κατασκευή του καλωδίου συνδυάζει έναν εύκαμπτο χάλκινο αγωγό με ένα πυρίμαχο στρώμα ταινίας μαρμαρυγίας και μόνωση και θήκη από PVC. Κάθε εξάρτημα έχει μια συγκεκριμένη λειτουργία στη συνολική δομή του καλωδίου, επομένως η απαιτούμενη προδιαγραφή θα πρέπει να επιλέγεται σύμφωνα με το κύκλωμα ελέγχου, το περιβάλλον εγκατάστασης και τις ισχύουσες απαιτήσεις πυρασφάλειας.

Εύκαμπτος Χάλκινος Αγωγός Κατηγορίας 5

Η κατασκευή πολυκλωνικού αγωγού παρέχει μεγαλύτερη ευελιξία από έναν συμπαγή αγωγό της ίδιας ονομαστικής διατομής. Αυτό είναι χρήσιμο για καλωδιώσεις ντουλαπιών, συνδέσεις εξοπλισμού και εγκαταστάσεις όπου το καλώδιο πρέπει να περάσει από περιορισμένους χώρους ή γύρω από εξαρτήματα του εξοπλισμού.

Μίκα-ταινία πυρίμαχο στρώμα

Η ταινία μαρμαρυγίας είναι ενσωματωμένη ως το πυρίμαχο στρώμα γύρω από τον αγωγό. Σε μια πυρίμαχη κατασκευή καλωδίου, αυτό το στρώμα προορίζεται να βοηθήσει στην προστασία της αγώγιμης διαδρομής όταν το καλώδιο εκτίθεται σε υψηλές θερμοκρασίες ή φλόγα για τη διάρκεια που ορίζεται από τις ισχύουσες συνθήκες δοκιμής.

Μόνωση και θήκη PVC

Η μόνωση από εξωθημένο PVC παρέχει ηλεκτρικό διαχωρισμό μεταξύ του αγωγού και των περιβαλλόντων εξαρτημάτων του καλωδίου, ενώ το εξωτερικό περίβλημα παρέχει πρόσθετη μηχανική και περιβαλλοντική προστασία. Το πάχος της μόνωσης ποικίλλει ανάλογα με την ονομαστική διατομή, όπως φαίνεται στον παραπάνω πίνακα προδιαγραφών.

Πού χρησιμοποιείται

Το εύκαμπτο καλώδιο ελέγχου πυράντοχο από χαλκό PVC προορίζεται για καλωδίωση ελέγχου και σήματος όπου η συνέχεια του κυκλώματος υπό καθορισμένες συνθήκες πυρκαγιάς αποτελεί σημαντικό στοιχείο σχεδιασμού. Τυπικές εφαρμογές περιλαμβάνουν ερμάρια πυροπροστασίας, συστήματα πυροπροστασίας κτιρίων, μηχανολογικό και ηλεκτρικό εξοπλισμό, συστήματα ελέγχου ισχύος και εγκαταστάσεις βιομηχανικού αυτοματισμού.

Σε περιορισμένους θαλάμους ελέγχου ή περιβλήματα εξοπλισμού, η κατασκευή του εύκαμπτου αγωγού μπορεί να απλοποιήσει τη δρομολόγηση σε σύγκριση με τις λιγότερο εύκαμπτες κατασκευές καλωδίων. Για βιομηχανικές εγκαταστάσεις, η τελική επιλογή θα πρέπει επίσης να λαμβάνει υπόψη τη θερμοκρασία περιβάλλοντος, τη διάταξη του δίσκου καλωδίων ή του αγωγού, τις απαιτήσεις κάμψης, την υγρασία, το λάδι ή άλλη περιβαλλοντική έκθεση και το ηλεκτρικό φορτίο του συνδεδεμένου κυκλώματος ελέγχου.

Επαλήθευση ποιότητας και προδιαγραφών

Για αυτόν τον τύπο καλωδίου, η αξιολόγηση ποιότητας θα πρέπει να βασίζεται σε μετρήσιμες κατασκευαστικές και ηλεκτρικές παραμέτρους και όχι μόνο στην εμφάνιση. Η διατομή του αγωγού, η αντίσταση του αγωγού, το πάχος της μόνωσης, η πυρίμαχη στρώση, η ποσότητα του πυρήνα και οι ισχύουσες απαιτήσεις πυρασφάλειας θα πρέπει να ελέγχονται σύμφωνα με τις συμφωνημένες προδιαγραφές.

Πριν από την παραγωγή ή την αποστολή, η τεκμηρίωση του έργου μπορεί να αντιστοιχιστεί με το απαιτούμενο μοντέλο, τη διατομή, την ποσότητα πυρήνα, τον τύπο αγωγού και τις απαιτήσεις δοκιμής. Για εφαρμογές μηχανικής, οι πελάτες μπορούν επίσης να επιβεβαιώσουν εάν απαιτούνται πρόσθετα αρχεία επιθεώρησης, τεχνικά δεδομένα ή δείγματα πριν από τη μαζική παραγωγή.

Τι πρέπει να επιβεβαιωθεί πριν από την παραγγελία;

Η κατάλληλη προδιαγραφή εξαρτάται από το σύστημα ελέγχου και τις συνθήκες εγκατάστασης. Πριν κάνετε μια παραγγελία, είναι χρήσιμο να επιβεβαιώσετε τα ακόλουθα σημεία:

1. Διατομή αγωγού σύμφωνα με τις απαιτήσεις του κυκλώματος και τους ισχύοντες ηλεκτρικούς υπολογισμούς.

2. Απαιτούμενη ποσότητα πυρήνα και εάν απαιτείται τυπική ή προσαρμοσμένη διαμόρφωση πυρήνα.

3. Απαιτήσεις πυράντοχης απόδοσης και το ισχύον πρότυπο έργου ή δοκιμής.

4. Μέθοδος εγκατάστασης, συμπεριλαμβανομένης της καλωδίωσης του πίνακα ελέγχου, της εγκατάστασης αγωγών, της εγκατάστασης του δίσκου καλωδίων ή της σύνδεσης εξοπλισμού.

5. Απαιτούμενο μήκος καλωδίου, συσκευασία, τεκμηρίωση και απαιτήσεις επιθεώρησης για το έργο.

FAQ

1. Μπορεί αυτό το Ευέλικτο Καλώδιο Ελέγχου Πυράντοχο από χαλκό PVC να διατηρήσει τη συνέχεια του κυκλώματος κατά τη διάρκεια πυρκαγιάς;

Το καλώδιο έχει σχεδιαστεί με ένα πυρίμαχο στρώμα ταινίας μαρμαρυγίας για να βοηθά στη διατήρηση της αγώγιμης διαδρομής για μια καθορισμένη περίοδο υπό τις ισχύουσες συνθήκες δοκιμής πυρκαγιάς. Η πραγματική απόδοση πυραντίστασης εξαρτάται από την κατασκευή του καλωδίου, τη μέθοδο εγκατάστασης και τις απαιτήσεις δοκιμής του καθορισμένου προϊόντος.

2. Τι υλικό αγωγού χρησιμοποιείται σε αυτό το καλώδιο;

Χρησιμοποιεί εύκαμπτους χάλκινους αγωγούς. Η διαμόρφωση του αγωγού και η μέγιστη διάμετρος ενός σύρματος ποικίλλουν ανάλογα με την ονομαστική διατομή, με τις σχετικές τιμές να παρέχονται στον τεχνικό πίνακα.

3. Ποιες διατομές και ποσότητες πυρήνα είναι διαθέσιμες;

Οι διατομές που αναφέρονται είναι 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² και 6 mm². Οι συνιστώμενες ποσότητες πυρήνα περιλαμβάνουν 2 έως 61 πυρήνες στις διαμορφώσεις που εμφανίζονται στον πίνακα και οι προσαρμοσμένες ποσότητες πυρήνα μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου.

4. Μπορεί το καλώδιο να προσαρμοστεί για ένα έργο;

Ναί. Η ποσότητα του πυρήνα και το μήκος του καλωδίου μπορούν να προσαρμοστούν σύμφωνα με τις προδιαγραφές του έργου. Πριν από την παραγωγή, θα πρέπει να επιβεβαιωθούν η απαιτούμενη διατομή αγωγού, η διαμόρφωση του πυρήνα, η πυρίμαχη κατασκευή, οι συνθήκες εγκατάστασης και οι απαιτήσεις τεκμηρίωσης.

5. Πού χρησιμοποιείται συνήθως αυτός ο τύπος καλωδίου;

Τυπικές εφαρμογές περιλαμβάνουν ερμάρια πυροπροστασίας, συστήματα πυροπροστασίας κτιρίων, μηχανολογικό και ηλεκτρικό εξοπλισμό, κυκλώματα βιομηχανικού ελέγχου και άλλες εγκαταστάσεις όπου απαιτείται ευέλικτη καλωδίωση και πυρίμαχη κατασκευή καλωδίων.

6. Ποιες τεχνικές πληροφορίες πρέπει να παρέχονται για την προσφορά;

Για ακριβή έλεγχο προσφοράς και προδιαγραφών, παρέχετε το απαιτούμενο μοντέλο, διατομή αγωγού, ποσότητα πυρήνα, μήκος καλωδίου, περιβάλλον εγκατάστασης και τις ισχύουσες απαιτήσεις πυρασφάλειας. Εάν υπάρχουν, τα σχέδια του έργου ή οι τεχνικές προδιαγραφές μπορούν επίσης να χρησιμοποιηθούν για την επιβεβαίωση της κατασκευής του καλωδίου πριν από την παραγωγή.
