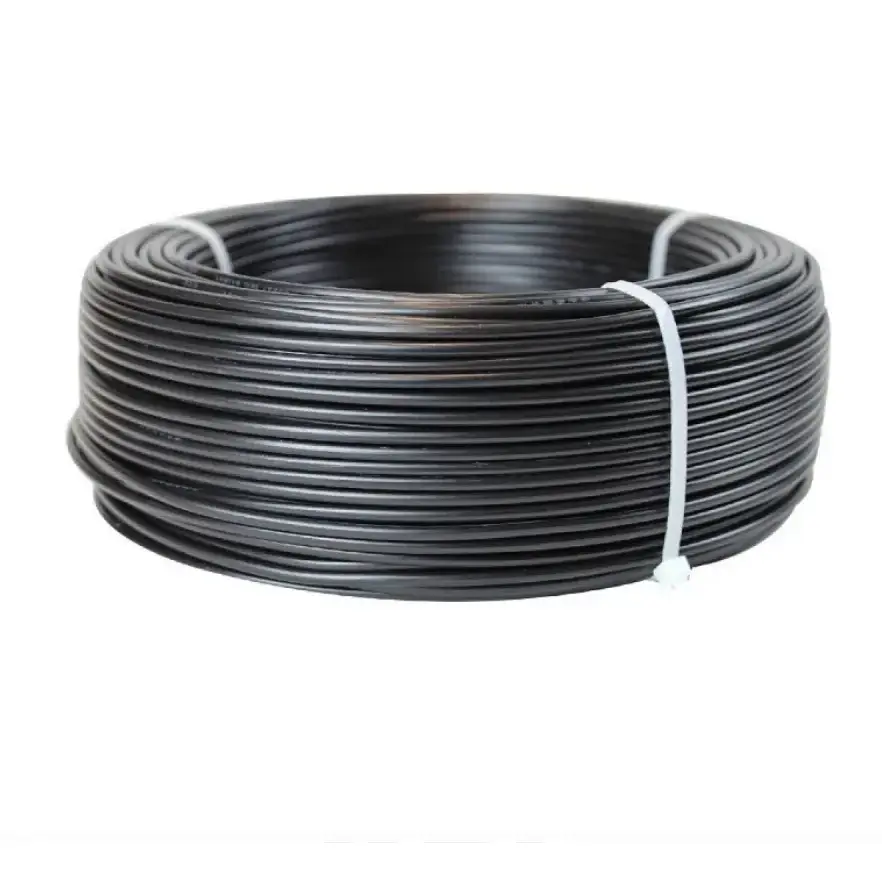

Εύκαμπτο καλώδιο ελέγχου από χαλκό PVC επιβραδυντικό φλόγας

Μοντέλα προϊόντων: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Το εύκαμπτο καλώδιο ελέγχου από χαλκό PVC συνδυάζει κολλημένους χάλκινους αγωγούς με μόνωση PVC και ένα εξωτερικό περίβλημα για να παρέχει μια ευέλικτη λύση για τον έλεγχο και την καλωδίωση σήματος. Η κατασκευή του καλωδίου με επιβραδυντική φλόγα έχει σκοπό να περιορίσει τη διάδοση της φλόγας, ενώ η ευέλικτη διάταξη αγωγού επιτρέπει στο καλώδιο να δρομολογείται πιο εύκολα γύρω από τα ερμάρια ελέγχου, τους ακροδέκτες του εξοπλισμού και τους συμπαγείς χώρους καλωδίωσης.

Αυτό το καλώδιο καθορίζεται συνήθως για κυκλώματα ελέγχου πυροπροστασίας, βιομηχανικούς αυτοματισμούς, εξοπλισμό ισχύος, μηχανικά και ηλεκτρικά συστήματα και μεταλλουργικά μηχανήματα. Η κατάλληλη προδιαγραφή εξαρτάται από την απαιτούμενη διαμόρφωση πυρήνα, το μέγεθος του αγωγού, τις συνθήκες εγκατάστασης και τις απαιτήσεις επιβραδυντικού φλόγας που ορίζονται για την εφαρμογή.

Πίνακας διαστάσεων και τεχνικών παραμέτρων προδιαγραφών προϊόντος

Κατασκευή και επιβραδυντική φλόγα

Πολυκλωνικός εύκαμπτος χάλκινος αγωγός

Το καλώδιο χρησιμοποιεί μια κατασκευή πολυκλωνικού χάλκινου αγωγού αντί για συμπαγή αγωγό. Οι μικρότεροι μεμονωμένοι κλώνοι αγωγού παρέχουν μεγαλύτερη ευελιξία, η οποία είναι χρήσιμη κατά τη δρομολόγηση των καλωδίων ελέγχου μέσω ντουλαπιών, αγωγών, περιβλημάτων εξοπλισμού και άλλων θέσεων όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Μόνωση και θήκη PVC

Το PVC χρησιμοποιείται για τη μόνωση και το εξωτερικό προστατευτικό στρώμα. Το πάχος της μόνωσης ποικίλλει ανάλογα με την ονομαστική διατομή του αγωγού, με τις αντίστοιχες τιμές να αναφέρονται στον τεχνικό πίνακα. Η επιλεγμένη δομή μόνωσης παρέχει ηλεκτρικό διαχωρισμό και προστασία για κυκλώματα ελέγχου και παρακολούθησης κατά τη διάρκεια της κανονικής λειτουργίας.

Κατασκευή καλωδίων επιβραδυντικών φλόγας

Το επιβραδυντικό της φλόγας υλικό PVC προορίζεται να μειώσει τη διάδοση της φλόγας κατά μήκος του καλωδίου όταν εκτίθεται σε πηγή ανάφλεξης. Η απόδοση του επιβραδυντικού φλόγας θα πρέπει να αξιολογείται σύμφωνα με τις ισχύουσες προδιαγραφές καλωδίων και τις απαιτήσεις δοκιμών αντί να αντιμετωπίζεται όπως η απόδοση πυραντίστασης.

Γιατί η ευέλικτη κατασκευή έχει σημασία στην καλωδίωση ελέγχου

Το εύκαμπτο καλώδιο ελέγχου από χαλκό PVC συνδυάζει μια δομή αγωγού πολλαπλών κλώνων με μόνωση και θήκη PVC, καθιστώντας το κατάλληλο για καλωδίωση ελέγχου όπου η ευελιξία δρομολόγησης είναι σημαντική. Η κατασκευή μπορεί να απλοποιήσει τη διάταξη των καλωδίων μέσα στα ερμάρια ελέγχου και γύρω από τα εξαρτήματα του εξοπλισμού σε σύγκριση με τα λιγότερο ευέλικτα σχέδια καλωδίων.

Για έργα που περιλαμβάνουν πολλαπλά κυκλώματα ελέγχου, οι διαθέσιμες διαμορφώσεις πυρήνα επιτρέπουν την επιλογή του καλωδίου σύμφωνα με τον αριθμό των απαιτούμενων σημάτων ή λειτουργιών ελέγχου. Η διατομή του αγωγού θα πρέπει να προσδιορίζεται από τις ηλεκτρικές απαιτήσεις του κυκλώματος και όχι από την ποσότητα του πυρήνα και μόνο.

Για εγκαταστάσεις με απαιτήσεις πυρασφάλειας, το χαρακτηριστικό επιβραδυντικό φλόγας μπορεί να ληφθεί υπόψη μαζί με το περιβάλλον εγκατάστασης, την ομαδοποίηση των καλωδίων, τη μέθοδο δρομολόγησης και το ισχύον πρότυπο έργου. Αυτοί οι παράγοντες θα πρέπει να επιβεβαιωθούν πριν από την τελική επιλογή προδιαγραφών.

Σενάρια εφαρμογής

Συστήματα Πυροπροστασίας

Χρησιμοποιείται για κυκλώματα ελέγχου και σήματος σε ερμάρια ελέγχου πυροπροστασίας, εξοπλισμό σύνδεσης συναγερμού πυρκαγιάς και σχετικά μηχανικά συστήματα, όπως εξοπλισμός καυσαερίων καπνού.

Εξοπλισμός Ενέργειας και Ενέργειας

Κατάλληλο για ερμάρια ελέγχου, κυκλώματα ελέγχου που σχετίζονται με γεννήτρια, εξοπλισμό δωματίου διανομής ισχύος και άλλες εφαρμογές ελέγχου χαμηλής τάσης όπου απαιτείται ευέλικτη καλωδίωση.

Μεταλλουργική και Βιομηχανική Παραγωγή

Μπορεί να χρησιμοποιηθεί σε συστήματα αυτόματου ελέγχου για γραμμές παραγωγής, ερμάρια ελέγχου εξοπλισμού και κυκλώματα σήματος σε βιομηχανικά περιβάλλοντα. Η θερμοκρασία του περιβάλλοντος και η έκθεση σε λάδι, υγρασία ή χημικές ουσίες θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή.

Οικοδομικά Μηχανολογικά και Ηλεκτρολογικά Συστήματα

Ισχύει για καλωδιώσεις ελέγχου για εξοπλισμό κεντρικού κλιματισμού, μηχανολογικά και ηλεκτρικά συστήματα κτιρίων, υπόγειους χώρους εξοπλισμού και άλλες εγκαταστάσεις κτιρίων.

Γενικός Βιομηχανικός Αυτοματισμός

Χρησιμοποιείται σε ερμάρια ελέγχου, αυτοματοποιημένο εξοπλισμό παραγωγής, μηχανολογικό εξοπλισμό και άλλα βιομηχανικά συστήματα όπου πρέπει να δρομολογούνται πολλαπλά σήματα ελέγχου ή παρακολούθησης μέσω περιορισμένων χώρων εγκατάστασης.

Επαλήθευση ποιότητας και προδιαγραφών

Για ένα καλώδιο ελέγχου, η επαλήθευση ποιότητας πρέπει να επικεντρώνεται σε μετρήσιμες κατασκευαστικές και ηλεκτρικές παραμέτρους. Η διατομή του αγωγού, η μέγιστη διάμετρος ενός σύρματος, το πάχος μόνωσης από PVC και η αντίσταση του αγωγού συνεχούς ρεύματος μπορούν να ελεγχθούν σύμφωνα με τις συμφωνημένες προδιαγραφές πριν από την παραγωγή και την αποστολή.

Για μαζικές παραγγελίες μηχανικής, το μοντέλο, η ποσότητα του πυρήνα, η διατομή του αγωγού, το μήκος καλωδίου και οι ισχύουσες απαιτήσεις επιβραδυντικού φλόγας θα πρέπει να επιβεβαιώνονται εκ των προτέρων. Η τεχνική τεκμηρίωση και τα αρχεία επιθεώρησης μπορούν να αντιστοιχιστούν με τις παραγγελθείσες προδιαγραφές όπου απαιτείται από το έργο.

Οδηγός επιλογής προδιαγραφών

Κατά την επιλογή του καλωδίου για ένα έργο αυτόματου ελέγχου, θα πρέπει να λαμβάνονται υπόψη πολλές παράμετροι μαζί:

1. Διατομή αγωγού: Επιλέξτε σύμφωνα με τις απαιτήσεις ηλεκτρικού φορτίου και κυκλώματος ελέγχου.

2. Ποσότητα πυρήνων: Αντιστοιχίστε τον αριθμό των πυρήνων με τις απαιτούμενες λειτουργίες ελέγχου και παρακολούθησης, λαμβάνοντας υπόψη πρόσθετους πυρήνες όπου τους απαιτεί ο σχεδιασμός του έργου.

3. Μέθοδος εγκατάστασης: Επιβεβαιώστε εάν το καλώδιο θα δρομολογηθεί μέσα σε έναν πίνακα ελέγχου, μέσω αγωγού, σε δίσκο καλωδίων ή απευθείας στον εξοπλισμό.

4. Απαιτήσεις επιβραδυντικού φλόγας: Επιβεβαιώστε την απαιτούμενη κατηγορία επιβραδυντικού φλόγας ή το ισχύον πρότυπο δοκιμών για το έργο.

5. Περιβαλλοντικές συνθήκες: Λάβετε υπόψη τη θερμοκρασία περιβάλλοντος, την υγρασία, το λάδι, τα χημικά, τη μηχανική κίνηση και τον διαθέσιμο χώρο κάμψης.

6. Απαιτήσεις παράδοσης: Επιβεβαιώστε το μήκος του καλωδίου, τη συσκευασία, την επισήμανση, την τεκμηρίωση και τυχόν απαιτήσεις επιθεώρησης πριν από τη μαζική παραγωγή.

FAQ

1. Αυτό το εύκαμπτο καλώδιο ελέγχου από χαλκό PVC επιβραδυντικό φλόγας έχει απόδοση επιβραδυντικής φλόγας;

Ναί. Το καλώδιο χρησιμοποιεί επιβραδυντικά φλόγας μόνωση PVC και υλικά θήκης που έχουν σχεδιαστεί για να περιορίζουν τη διάδοση της φλόγας. Η ακριβής απόδοση του επιβραδυντικού φλόγας θα πρέπει να επιβεβαιωθεί σύμφωνα με την καθορισμένη κατασκευή καλωδίου και τις ισχύουσες απαιτήσεις δοκιμής.

2. Γιατί το καλώδιο είναι κατάλληλο για καλωδίωση σε στενούς θαλάμους ελέγχου;

Η πολυκλωνική δομή αγωγού παρέχει μεγαλύτερη ευελιξία από έναν συμπαγή αγωγό της ίδιας ονομαστικής διατομής. Αυτό μπορεί να διευκολύνει τη δρομολόγηση και τον τερματισμό όπου ο διαθέσιμος χώρος εγκατάστασης είναι περιορισμένος.

3. Ποιες διατομές και ποσότητες πυρήνα είναι διαθέσιμες;

Οι διατομές που αναφέρονται είναι 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² και 6 mm². Οι συνιστώμενες ποσότητες πυρήνων περιλαμβάνουν 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 και 61 πυρήνες. Οι προσαρμοσμένες ποσότητες πυρήνα μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου.

4. Μπορεί το καλώδιο να προσαρμοστεί για ειδικές ποσότητες πυρήνα ή μήκη;

Ναί. Οι προσαρμοσμένες ποσότητες πυρήνα και τα μήκη καλωδίων μπορούν να συζητηθούν σύμφωνα με τις προδιαγραφές του έργου. Η διατομή του αγωγού, οι συνθήκες εγκατάστασης, οι απαιτήσεις επιβραδυντικού φλόγας και η απαιτούμενη τεκμηρίωση θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή.

5. Πού χρησιμοποιείται συνήθως αυτός ο τύπος καλωδίου;

Τυπικές εφαρμογές περιλαμβάνουν ντουλάπια ελέγχου πυροπροστασίας, εξοπλισμό ισχύος και ενέργειας, μεταλλουργικές γραμμές παραγωγής, μηχανολογικά και ηλεκτρικά συστήματα κτιρίων, αυτοματοποιημένο εξοπλισμό παραγωγής και βιομηχανικούς θαλάμους ελέγχου.

6. Ποιες πληροφορίες χρειάζονται για μια προσφορά;

Καταχωρίστε το απαιτούμενο μοντέλο, διατομή αγωγού, ποσότητα πυρήνα, μήκος καλωδίου, περιβάλλον εγκατάστασης και τις ισχύουσες απαιτήσεις επιβραδυντικού φλόγας. Μπορούν επίσης να παρέχονται σχέδια έργων ή τεχνικές προδιαγραφές όταν είναι διαθέσιμα, έτσι ώστε η κατασκευή του καλωδίου να μπορεί να ελεγχθεί πριν από την προσφορά και την παραγωγή.
