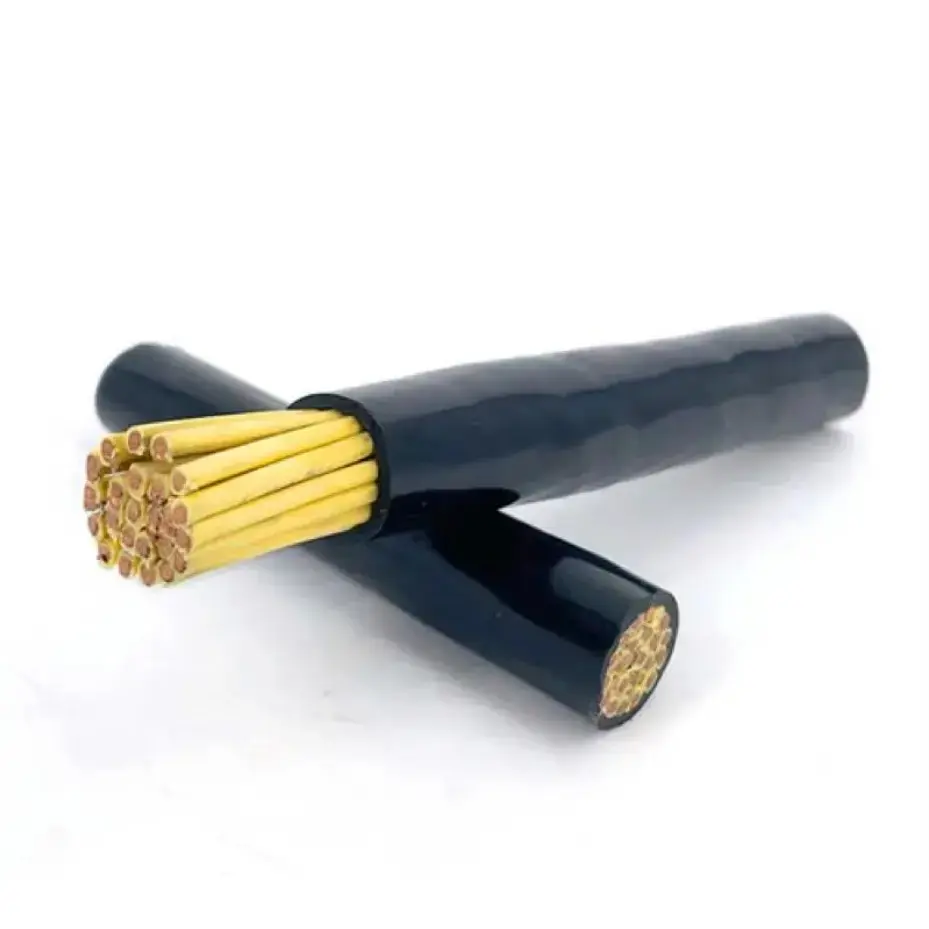

Χάλκινο PVC εύκαμπτο καλώδιο ελέγχου

Βασικό μοντέλο προϊόντος: KVVR

Το εύκαμπτο καλώδιο ελέγχου από χαλκό PVC είναι ένα καλώδιο ελέγχου 450/750 V που είναι χτισμένο γύρω από κολλημένους χάλκινους αγωγούς και μόνωση και θήκη PVC. Η κατασκευή του εύκαμπτου αγωγού επιτρέπει στο καλώδιο να ακολουθεί πιο σφιχτές διαδρομές δρομολόγησης από έναν συμπαγή ή άκαμπτο αγωγό, κάτι που είναι χρήσιμο όταν η καλωδίωση ελέγχου πρέπει να περάσει μέσα από ερμάρια, δίσκους, αγωγούς ή συνδέσεις εξοπλισμού. Ο πρωταρχικός του ρόλος είναι η μετάδοση σημάτων ελέγχου, μέτρησης και παρακολούθησης σε ηλεκτρικά συστήματα χαμηλής τάσης.

Για τα κυκλώματα αυτόματου ελέγχου και τα βοηθητικά κυκλώματα, η διατομή του αγωγού, ο αριθμός των πυρήνων, η μέθοδος εγκατάστασης και η ηλεκτρική αντίσταση είναι σημαντικά κατά τον καθορισμό του καλωδίου. Τα διαθέσιμα μεγέθη αγωγών καλύπτουν κοινές απαιτήσεις καλωδίωσης ελέγχου, ενώ μπορούν να επιλεγούν διαφορετικές διαμορφώσεις πυρήνα σύμφωνα με τη σχεδίαση του κυκλώματος.

Πίνακας τεχνικών παραμέτρων προϊόντος

Κατασκευαστικά και Ηλεκτρολογικά Χαρακτηριστικά

Λανθάνος Χάλκινος Αγωγός

Ο αγωγός αποτελείται από πολλαπλούς λεπτούς χάλκινους κλώνους παρά από έναν μόνο συμπαγή αγωγό. Αυτή η κατασκευή παρέχει τη μηχανική ευελιξία που απαιτείται για τη δρομολόγηση της καλωδίωσης ελέγχου γύρω από τους ακροδέκτες, τα εξαρτήματα του ντουλαπιού και τα συστήματα διαχείρισης καλωδίων. Η αντίσταση αγωγού στους 20℃ παρέχεται στον πίνακα προδιαγραφών τόσο για μη επιμεταλλωμένα όσο και για επιμεταλλωμένα μέταλλα.

Μόνωση και θήκη PVC

Το PVC χρησιμοποιείται ως το κύριο μονωτικό υλικό γύρω από τον αγωγό, με την κατασκευή του καλωδίου να παρέχει ηλεκτρικό διαχωρισμό μεταξύ των μεμονωμένων αγωγών και του περιβάλλοντος περιβάλλοντος. Το αναφερόμενο πάχος μόνωσης ποικίλλει ανάλογα με τη διατομή του αγωγού, επιτρέποντας τον έλεγχο των προδιαγραφών σε σχέση με τις επιδιωκόμενες απαιτήσεις κυκλώματος.

Καλωδίωση ελέγχου 450/750V

Η ονομαστική τιμή 450/750 V τοποθετεί αυτό το καλώδιο σε ένα κοινό εύρος ελέγχου χαμηλής τάσης και βοηθητικής καλωδίωσης. Προορίζεται για ηλεκτρικά κυκλώματα ελέγχου και παρακολούθησης και όχι ως υποκατάστατο καλωδίων ισχύος που επιλέγονται για μετάδοση υψηλότερης τάσης. Η τελική επιλογή θα πρέπει να ακολουθεί τις απαιτήσεις τάσης, ρεύματος, εγκατάστασης και εξοπλισμού του πλήρους κυκλώματος.

Σενάρια εφαρμογής

Το εύκαμπτο καλώδιο ελέγχου από χαλκό PVC χρησιμοποιείται σε κυκλώματα ελέγχου και βοηθητικά κυκλώματα όπου η διαδρομή καλωδίωσης περιλαμβάνει ερμάρια, συνδέσεις εξοπλισμού ή άλλες θέσεις που απαιτούν ευκολότερο χειρισμό κατά την εγκατάσταση.

1. Βιομηχανία ηλεκτρικής ενέργειας: Ερμάρια ελέγχου σε δωμάτια διανομής ρεύματος, καλωδιώσεις ελέγχου σετ γεννήτριας και κυκλώματα δευτερεύοντος σήματος για υποσταθμούς.

2. Βιομηχανικός αυτοματισμός: Εσωτερική καλωδίωση ελέγχου για εξοπλισμό γραμμής παραγωγής, εργαλειομηχανές, ανεμιστήρες, αντλίες νερού και εξοπλισμό ξήρανσης.

3. Έργα υποστήριξης κτιρίων: Κεντρικές μονάδες ελέγχου κλιματισμού, ερμάρια ελέγχου ανελκυστήρα, υπόγεια μηχανοστάσια και συστήματα σύνδεσης φωτισμού κτιρίων.

4. Μεταλλουργική Κατασκευή: Κονσόλες αυτόματης λειτουργίας και συνδέσεις σήματος για εξοπλισμό παραγωγής σε βιομηχανικά εργαστήρια.

5. Γενικά έργα υποστήριξης: Ηλεκτρικά κυκλώματα ελέγχου για εξοπλισμό σύνδεσης πυροπροστασίας και εξοπλισμό επεξεργασίας λυμάτων προστασίας περιβάλλοντος.

Αντιμετωπίστηκαν πρακτικά ζητήματα καλωδίωσης

1. Δρομολόγηση μέσω περιορισμένων χώρων

Τα ντουλάπια ελέγχου και ο εξοπλισμός συχνά περιέχουν πολλαπλούς ακροδέκτες, εξαρτήματα και διαδρομές καλωδίων σε περιορισμένο χώρο. Ο λανθάνοντος αγωγός διευκολύνει τη δρομολόγηση και τον τερματισμό του καλωδίου όπου θα ήταν λιγότερο βολικός ο χειρισμός ενός άκαμπτου αγωγού.

2. Αντιστοίχιση μεγέθους αγωγού με το κύκλωμα

Τα κυκλώματα ελέγχου δεν απαιτούν όλα την ίδια διατομή αγωγού. Τα διαθέσιμα μεγέθη από 0,5mm² έως 6mm² επιτρέπουν την αντιστοίχιση των προδιαγραφών του καλωδίου με τις απαιτήσεις του κυκλώματος, τις συνθήκες εγκατάστασης και τα ηλεκτρικά χαρακτηριστικά του συνδεδεμένου εξοπλισμού.

3. Διαχείριση καλωδίωσης ελέγχου πολλαπλών πυρήνων

Η χρήση ενός καλωδίου πολλαπλών πυρήνων μπορεί να απλοποιήσει την οργάνωση των σχετικών κυκλωμάτων ελέγχου και παρακολούθησης. Η ποσότητα του πυρήνα πρέπει να προσδιορίζεται από τον αριθμό των απαιτούμενων σημάτων, τα εφεδρικά κυκλώματα και τη διάταξη καλωδίωσης του εξοπλισμού.

4. Διατήρηση συνεπών ηλεκτρικών παραμέτρων

Η αντίσταση του αγωγού και το πάχος μόνωσης είναι μετρήσιμες παράμετροι που μπορούν να ελεγχθούν σε σχέση με την καθορισμένη κατασκευή καλωδίου. Για την προμήθεια έργου, η απαιτούμενη διατομή, η διαμόρφωση του πυρήνα και η ισχύουσα τεχνική τεκμηρίωση θα πρέπει να επιβεβαιωθούν πριν από την παραγωγή ή την αποστολή.

Κατασκευή και Επαλήθευση Ποιότητας

Για την προμήθεια καλωδίου ελέγχου, η αξιολόγηση ποιότητας θα πρέπει να επικεντρώνεται στις προδιαγραφές του ανιχνεύσιμου υλικού και στις μετρήσιμες παραμέτρους παραγωγής και όχι μόνο στην εμφάνιση. Οι σχετικοί έλεγχοι μπορεί να περιλαμβάνουν κατασκευή αγωγού, αντίσταση αγωγού, διαστάσεις μόνωσης και επιθεώρηση τελικού καλωδίου σύμφωνα με τις ισχύουσες απαιτήσεις του προϊόντος.

Το Qiancheng μπορεί να παρέχει προδιαγραφές προϊόντων και σχετικές τεχνικές πληροφορίες για την επιλογή έργου. Για παραγγελίες χύδην ή έργου, το απαιτούμενο μοντέλο, διατομή αγωγού, ποσότητα πυρήνα, μήκος καλωδίου, συσκευασία και τεκμηρίωση θα πρέπει να επιβεβαιώνονται πριν από την επεξεργασία της παραγγελίας.

Οδηγός επιλογής προδιαγραφών

Κατά την επιλογή αυτού του τύπου καλωδίου ελέγχου, θα πρέπει να λαμβάνονται υπόψη πολλές παράμετροι μαζί αντί να επιλέγεται ανεξάρτητα το μέγεθος του αγωγού.

1. Διατομή αγωγού: Επιλέξτε σύμφωνα με το ηλεκτρικό φορτίο, τη λειτουργία κυκλώματος και τις ισχύουσες απαιτήσεις καλωδίωσης.

2. Ποσότητα πυρήνα: Προσδιορίστε τον αριθμό των κυκλωμάτων ελέγχου, παρακολούθησης και βοηθητικών κυκλωμάτων που πρέπει να μεταφέρονται από το καλώδιο.

3. Μέθοδος εγκατάστασης: Ελέγξτε εάν το καλώδιο θα δρομολογηθεί μέσω σύνδεσης ντουλαπιού, δίσκου, αγωγού ή εξοπλισμού και εξετάστε την απαιτούμενη ευελιξία.

4. Ηλεκτρικές παράμετροι: Επιβεβαιώστε την ονομαστική τάση και την επιτρεπόμενη αντίσταση του αγωγού σε σχέση με τις απαιτήσεις του συνδεδεμένου συστήματος ελέγχου.

5. Τεκμηρίωση έργου: Για παραγγελίες μηχανικής ή εξαγωγής, επιβεβαιώστε το απαιτούμενο φύλλο προδιαγραφών, τα αρχεία επιθεώρησης και άλλα τεχνικά έγγραφα πριν από την αποστολή.

FAQ

1. Ποια είναι η ονομαστική τάση αυτού του εύκαμπτου καλωδίου ελέγχου από χαλκό PVC;

Η ονομαστική τάση είναι 450/750V. Το καλώδιο χρησιμοποιεί αγωγούς χαλκού με μόνωση PVC και προορίζεται για έλεγχο χαμηλής τάσης και βοηθητικά κυκλώματα.

2. Τι μεγέθη αγωγών είναι διαθέσιμα;

Ο πίνακας προδιαγραφών καλύπτει ονομαστικές διατομές από 0,5 mm² έως 6 mm². Η πραγματική επιλογή θα πρέπει να βασίζεται στις ηλεκτρικές απαιτήσεις και τις συνθήκες εγκατάστασης του κυκλώματος ελέγχου.

3. Μπορείτε να παρέχετε πλήρεις τεχνικές προδιαγραφές για την επιλογή έργου;

Ναί. Μπορούν να παρέχονται τεχνικές πληροφορίες για το ισχύον μέγεθος αγωγού και τη διαμόρφωση του καλωδίου, συμπεριλαμβανομένης της διαμέτρου του αγωγού, του πάχους μόνωσης PVC και της αντίστασης αγωγού DC 20℃.

4. Πού εφαρμόζεται συνήθως αυτό το καλώδιο;

Μπορεί να χρησιμοποιηθεί σε ντουλάπια ελέγχου διανομής ισχύος, εξοπλισμό βιομηχανικού αυτοματισμού, συστήματα ελέγχου ανελκυστήρα, κεντρικούς ελέγχους κλιματισμού, μεταλλουργικό εξοπλισμό και συστήματα ηλεκτρικού ελέγχου προστασίας περιβάλλοντος.

5. Πώς πρέπει να επιλεγεί το καλώδιο για ένα νέο σύστημα ελέγχου;

Επιβεβαιώστε πρώτα την ονομαστική τάση, τη διατομή του αγωγού, την απαιτούμενη ποσότητα πυρήνα, τη διαδρομή εγκατάστασης και τις περιβαλλοντικές συνθήκες. Η προδιαγραφή του καλωδίου μπορεί στη συνέχεια να αντιστοιχιστεί με τις ηλεκτρικές και μηχανικές απαιτήσεις του συστήματος.

6. Μπορούν να προσαρμοστούν το μήκος του καλωδίου και άλλες προδιαγραφές;

Οι απαιτήσεις μήκους καλωδίου και διαμόρφωσης μπορούν να συζητηθούν ανάλογα με το έργο. Για μη τυποποιημένες παραγγελίες, το απαιτούμενο μέγεθος αγωγού, η ποσότητα πυρήνα, το μήκος, η συσκευασία και η τεχνική τεκμηρίωση θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή.
